Rolls DB25 - MATCHBOX Direct Box Handleiding
INLEIDING

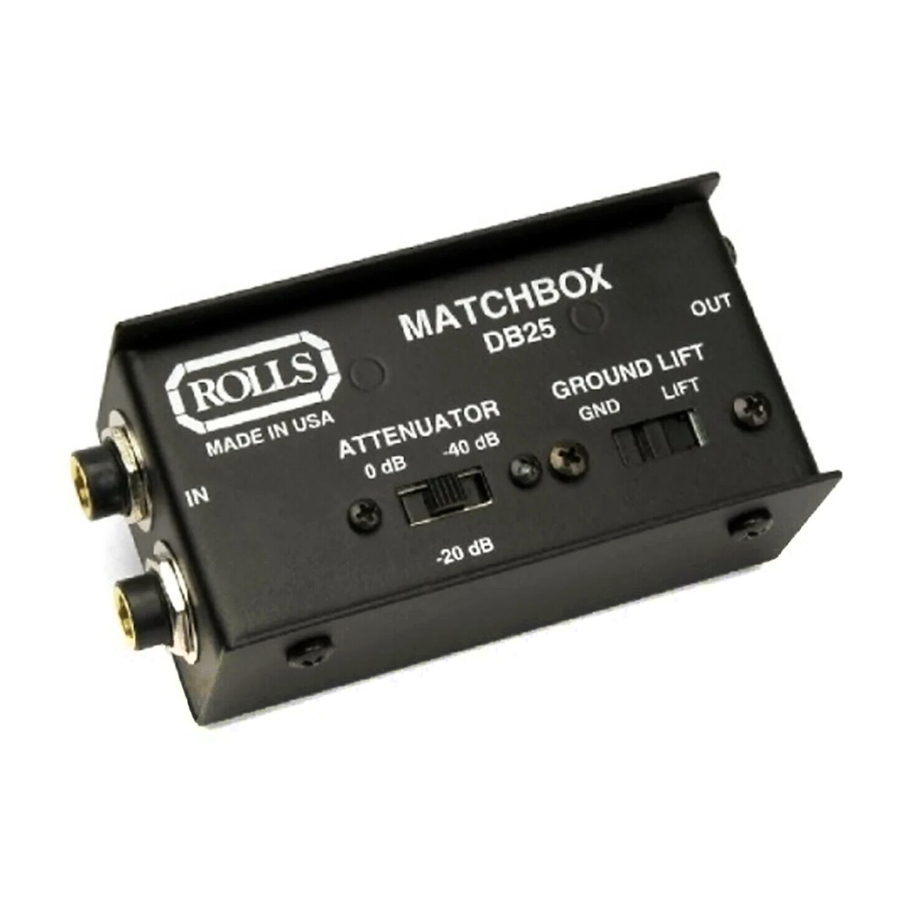

Hartelijk dank voor uw aankoop van de DB 25 MATCHBOX, een passieve direct box ontworpen om hoge impedantie signalen om te zetten naar lage impedantie. Het apparaat is voorzien van een Attenuator (Verzwakker) schakelaar voor het dempen van het ingangssignaal met 20 of 40 dB, en een Ground Lift (Aardingsonderbreker) schakelaar die ongewenste brom veroorzaakt door "ground loops" (aardlussen) kan verminderen.

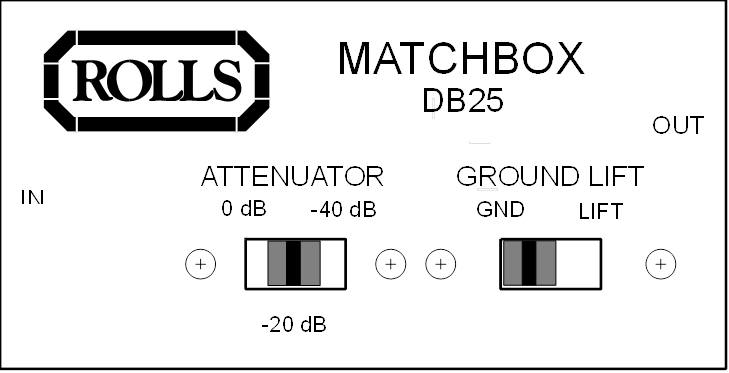

BESCHRIJVING
Input Jacks: 1/4" ongebalanceerde jacks voor het ontvangen van lijn- of instrumentniveau signalen.
Attenuator switch: Reduces (Verlaagt) het ingangssignaal met de aangegeven hoeveelheid.
Ground Lift Switch: In de "Lift" (Opgetild) positie is de aardverbinding van de XLR-jack losgekoppeld van het chassis.
Output Jack: XLR gebalanceerde jack voor aansluiting op een mengpaneel of ander gebalanceerd invoerapparaat.

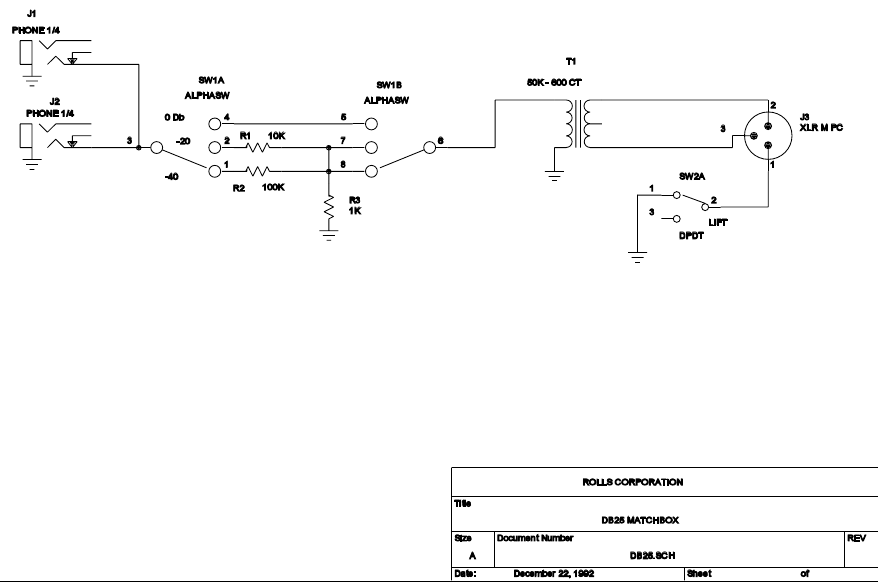

SPECIFICATIES
| Frequency Response: | 50 - 15kHz +/- 3 dB | |||
| Output Impedance: | 600 Ω | |||
| Input Impedance: | 50K Ω | |||
| Max Output Level: | +4 dBm | |||

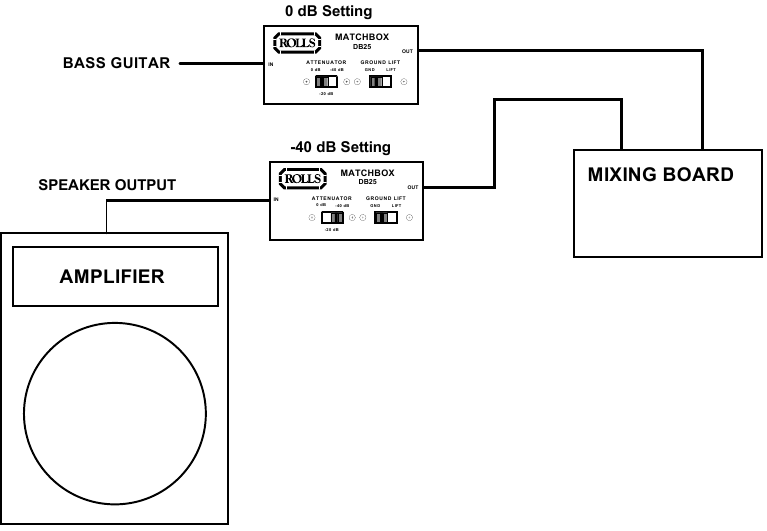

VOORBEELDTOEPASSINGEN
