INTRODUCTIE

Dank u voor de aanschaf van de RFX MP128 MIDIBUDDY. De MP128 verzendt standaard MIDI program changes om patches te selecteren op een MIDI-keyboard, digitale signaalprocessor of ander MIDI-bestuurbaar apparaat.

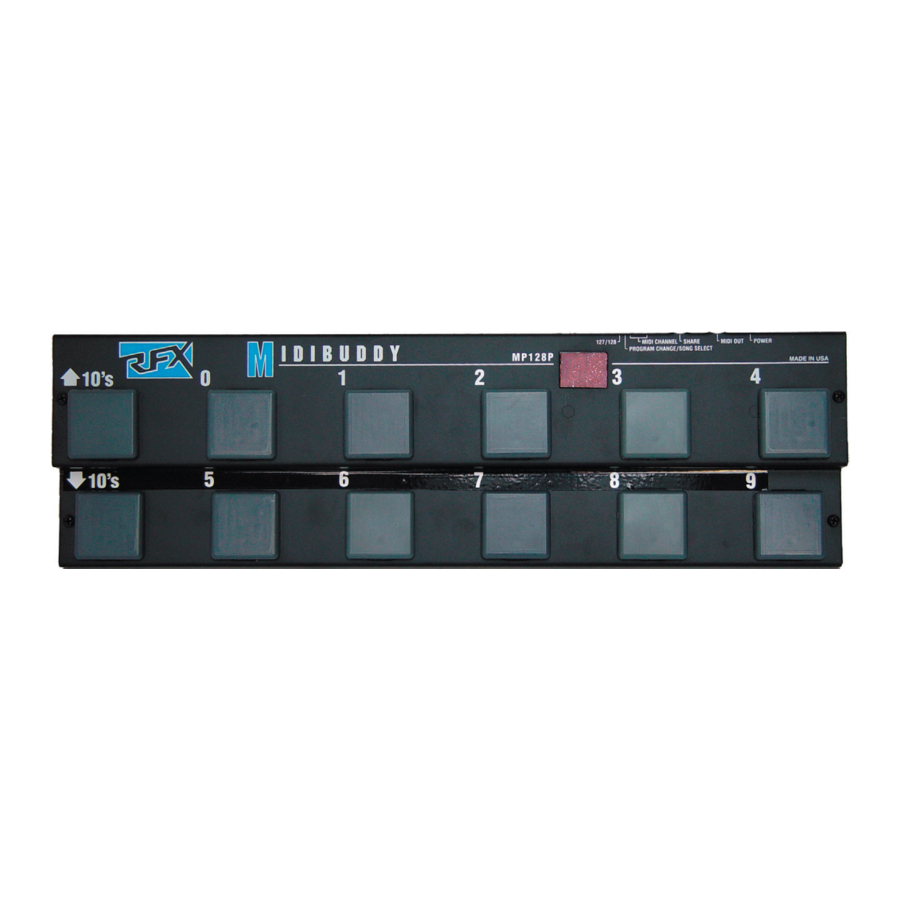

BESCHRIJVING

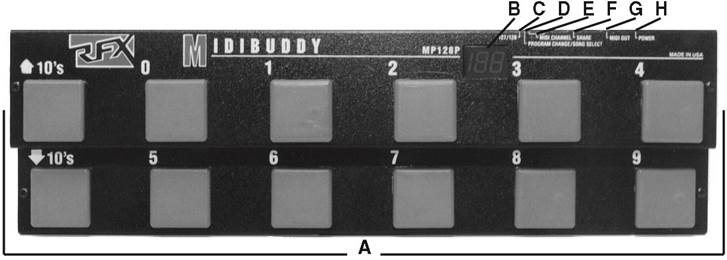

1. Program Select, Function buttons (Programma Selectie, Functie knoppen)
2. Program/Function Display Window (Programma/Functie Display Venster)
3. 127/128 (Dip switch #6) Switch (Schakelaar)
4. PROGRAM CHANGE/SONG SELECT (DIP switch # 5) Switch (Schakelaar)
5. MIDI CHANNEL SELECT Switches (DIP switches 4,3,2, and 1) (MIDI Kanaal Selectie Schakelaars)
6. SHARE output (SHARE uitgang)
7. MIDI output jack (MIDI uitgang)
8. POWER jack (Voedingsingang)

INSTALLATIE

• Sluit de voeding aan (Rolls Model PS27, 12VDC, 150mA) op de Power jack (voedingsingang) aan de achterkant van de MP128. De MP128 kan ook "phantom-powered" (fantoomgevoed) worden, wat betekent dat het apparaat wordt gevoed via ongebruikte pinnen van de MIDI-kabel. Zie de achterkant van deze handleiding voor meer informatie over MIDI-fantoomvoeding.
• Verbind de MIDI OUT van de MP128 met een standaard MIDI-kabel met de MIDI IN op het apparaat dat moet worden bestuurd. De MIDIBUDDY kan op de vloer worden gebruikt en met de voet worden bediend, of bovenop een keyboard worden geplaatst voor gemakkelijke toegang met de hand. Het apparaat past, met een kleine aanpassing, indien nodig in een standaard 19 inch audiorek.
• De "SHARE" jack (aansluiting) staat parallel aan de OUT jack (aansluiting) en functioneert als een MIDI "Thru" voor het aansluiten van meerdere apparaten. Twee MP128's die op verschillende MIDI-kanalen werken, kunnen bijvoorbeeld hetzelfde MIDI-pad gebruiken.

WERKING

De MP128 volgt het standaard MIDI-protocol en zal programma's wijzigen op elk MIDI-bestuurbaar apparaat. Het bestuurde apparaat en de MP128 moeten op hetzelfde MIDI-kanaal staan (zie tabel - volgende pagina), of het apparaat moet op een "omni"-kanaal staan.
Het apparaat verzendt maximaal tien verschillende programmawijzigingen, in twaalf verschillende banken. Bank 0 verzendt programmawijzigingen 1 - 9 (er is geen programmawijziging 0), bank 1 verzendt programmawijzigingen 10 - 19, bank 2 verzendt programmawijzigingen 20 - 29, enz. Het LED-display op de MIDIBUDDY toont het MIDI-programmanummer (0 - 127, of 1 - 128, afhankelijk van de instelling van DIP-schakelaar # 6).
Terwijl de 10s Up (10-tallen Omhoog) of Down (Omlaag) worden doorlopen, verhoogt of verlaagt het apparaat de banken 0 tot en met 120. Het aantal eenheden wordt geselecteerd door schakelaars 0 - 9. MIDI-gegevens worden alleen verzonden wanneer een 1 - 9 knop is geselecteerd, behalve zoals hieronder beschreven. Het display toont een "-" in het rechter cijfer wanneer er geen MIDI-informatie wordt verzonden, of wanneer een 10's UP (10-tallen Omhoog) of DOWN (Omlaag) knop wordt ingedrukt.

Bijvoorbeeld; om programma 47 te verzenden, drukt u op de 10s UP (10-tallen Omhoog) of 10s DOWN (10-tallen Omlaag) totdat het display "4-" aangeeft en drukt u vervolgens op de 7 knop. Wanneer op de 7 knop wordt gedrukt, wordt programma 47 verzonden en wordt het nummer weergegeven door de LED-uitlezing.

MIDI Start en Stop Commando's

Wanneer programma "00" (nul nul) is geselecteerd, toont het MP128-display een "ST" (wat meer op een Sr lijkt) en verzendt een MIDI start commando. Dit kan worden gebruikt om een MIDI-sequencer te starten. Wanneer programma "129" is geselecteerd, wordt een "SP" weergegeven en wordt een MIDI Stop commando (Stop opdracht) verzonden.

De DIP-schakelaars instellen

LET OP: KOPPEL DE STROOMKABEL LOS OM DIP-SCHAKELAARWIJZIGINGEN AAN TE BRENGEN. INSTELLINGEN WORDEN VAN KRACHT BIJ HET INSCHAKELEN.

Het MIDI-kanaal wordt ingesteld met DIP-schakelaars 1 - 4 aan de achterkant van de MP128. Als alle schakelaars in de uit-stand staan, wordt MIDI-kanaal 1 geselecteerd, als alle schakelaars aan staan, wordt MIDI-kanaal 16 geselecteerd. Gebruik de volgende tabel om het MIDI-kanaal te selecteren.

• Schakelaar #5 selecteert of de MP128 alleen Program Change informatie verzendt, of Program Change en Song Pointer verzendt.
• Aangezien sommige MIDI-apparaten hun programma's weergeven als 0 - 127 en andere 1 - 128, selecteert de DIP-schakelaar #6 van de MIDIBUDDY een van deze twee. Als schakelaar #6 in de uit-stand (omhoog) staat, geeft de MP128 programmanummers 0 - 127 weer. Als schakelaar #6 aan staat (omlaag), geeft de MP128 programmanummers 1 - 128 weer (zoals de MP128 uit de fabriek komt).

RFX MIDI FANTOOMVOEDING

Geïnspireerd door een artikel in de december 1989-uitgave van Electronic Musician (door Craig Anderton), hebben we besloten hun MIDI-fantoomvoedingmodel voor RFX-apparatuur te emuleren. MIDI-ontvangers leveren 12 VDC op pinnen 1 en 3 en zenders ontvangen stroom op dezelfde pinnen. Veel MIDI-apparaten kunnen worden aangepast om stroom via de kabel te leveren, maar RFX geeft natuurlijk geen garantie aan iemand met betrekking tot de toepasbaarheid van deze modificatie of enige schade die als gevolg daarvan kan worden veroorzaakt. We leveren deze notitie voor die avontuurlijke mensen die het misschien eens willen proberen.
Verbind pin 1 met circuit ground (aardleiding) en pin 3 met +9 - +15 VDC van de ontvangende unit.
