Rolls MX22A - MINI-MIX Line Mixer Handleiding
INTRODUCTIE
De MX22A is een tweekanaals mixer voor het mixen van een 1/4" lijnsignaal, zoals een draadloze microfoon, en een stereo RCA-signaal, zoals een CD-speler. De MX22A heeft voldoende output om rechtstreeks een eindversterker aan te sturen en is ideaal voor audio/video- en aerobicsinstructeurs.

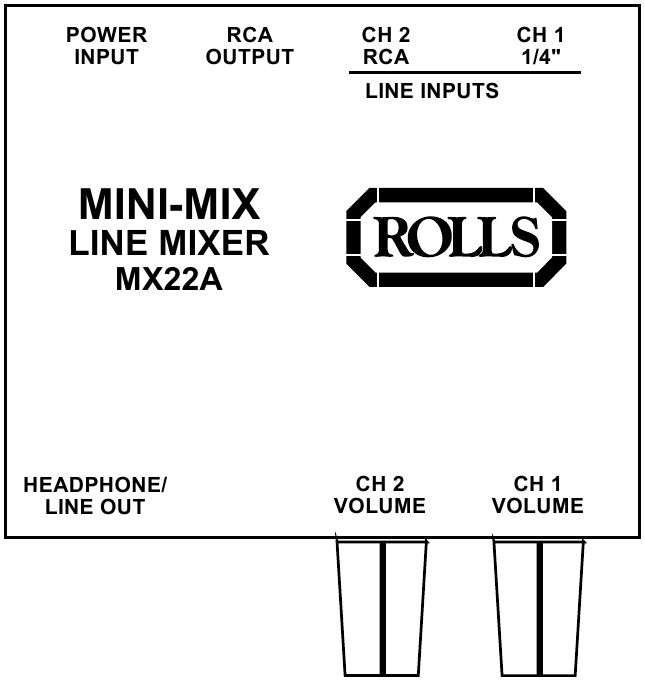

BESCHRIJVING
CH 1 1/4" Input: 1/4" ongebalanceerde jack voor het ontvangen van lijn- of instrumentniveau signalen.
CH 2 RCA Input: Stereo RCA-ingang voor het ontvangen van lijnniveau signalen. Deze signalen worden gemixt naar mono.
Line 1 Volume: Regelt het niveau van het signaal van Kanaal 1.
Line 2 Volume: Regelt het niveau van het signaal van Kanaal 2.
Line Outputs: Dubbele mono RCA- en 1/4" jacks voor aansluiting op een lijninvoerapparaat, zoals een mixer.
Power Input: Voor aansluiting op de voeding.

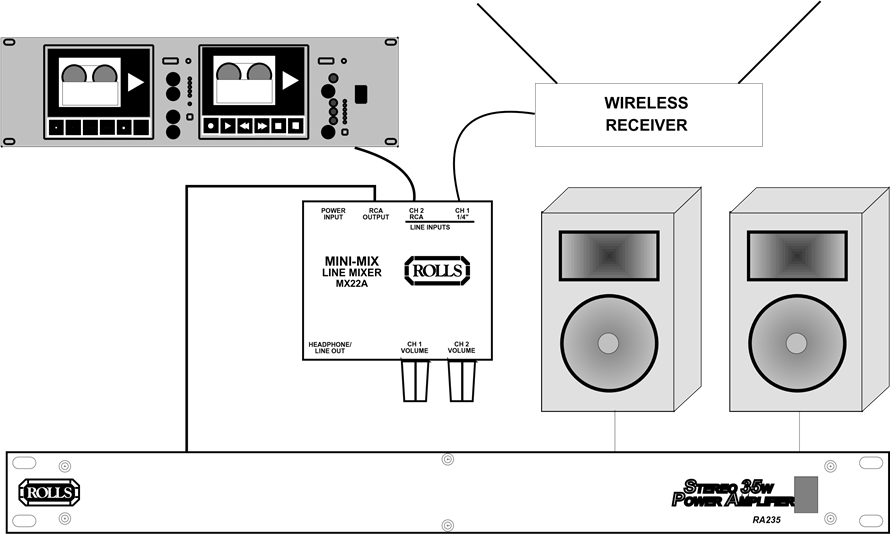

VOORBEELD

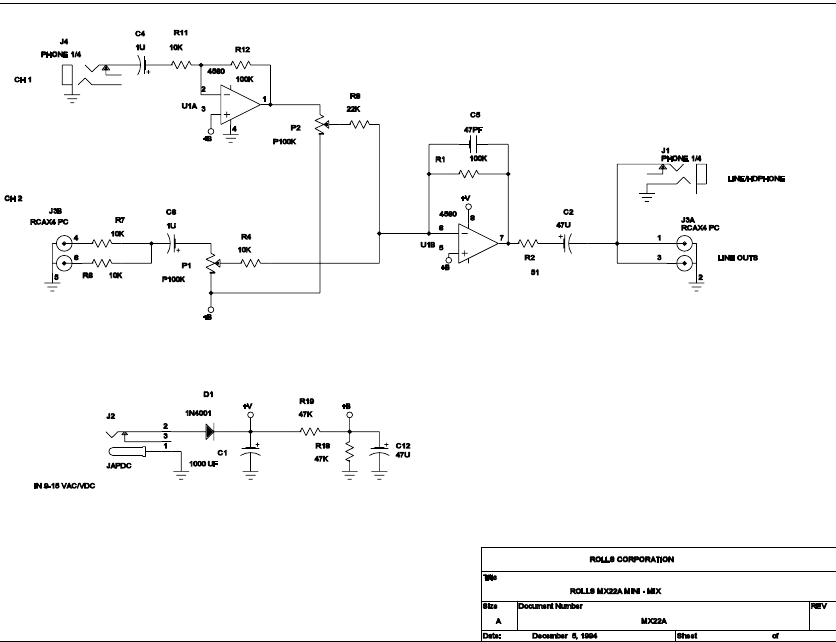

SCHEMA
SPECIFICATIES
| CH1 Max Gain: | 32 dB |
| CH2 Max Gain: | 20 dB |
| CH1 Input Impedance: | 10K Ohms |
| CH2 Input Impedance: | 20K Ohms |
| Output Impedance: | 50 Ohms |
| Power: | 12 VDC 100mA (typical) |
| Size: | 2.75" x 2.35" x 1.5" (7 x 6 x 3.8 cm) |
| Weight: | 1lb (.45Kg) |
