Rollei Desview R7 Plus - Handleiding Touchscreenmonitor

Inhoud

Inhoud

  • ITEMLIJST
  • SNELSTART
  • HANDLEIDING MENUBEDIENING
  • AANGEPASTE LUT IMPORTEREN
  • INSTRUCTIES VOOR UPGRADE
  • MENUGIDS
  • SPECIFICATIES
  • VERWIJDERING | CONFORMITEIT
  • GARANTIE

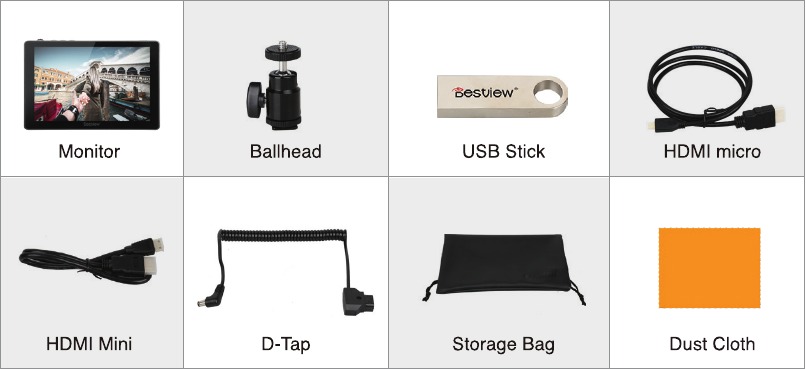

ITEMLIJST

Controleer zorgvuldig of alles in de verpakking zit voordat u dit product gebruikt. Als er iets ontbreekt, neem dan contact met ons op.

ITEM LIJST

SNELSTART

SNELSTART - Stap 1

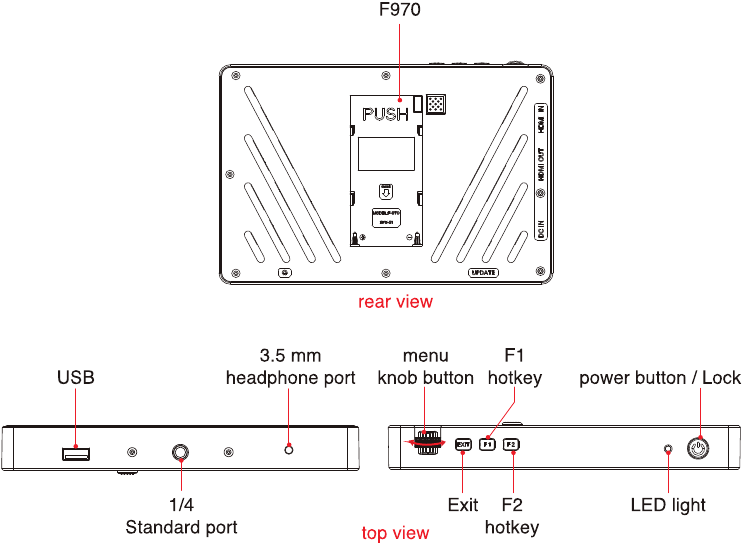

SNELSTART - Stap 2

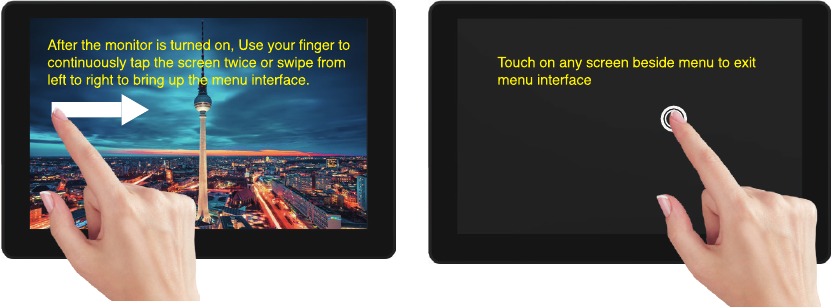

HANDLEIDING MENUBEDIENING

Let op: Dit is een capacitieve touchscreenmonitor, alle opties en inhoud in het menu kunnen worden bediend via het touchscreen of met de knop.

AANGEPASTE LUT IMPORTEREN

  1. Kopieer het logbestand naar de U-schijf.
  2. Plaats de U-schijf in de USB-interface van de monitor.
    AANGEPASTE LUT IMPORTEREN - Stap 1
  3. Zoek de "Custom Lut_usb" in het LUT-configuratiemenu en tik vervolgens op "Search USB" (USB zoeken).
    AANGEPASTE LUT IMPORTEREN - Stap 2
  4. Open het LUT-bestand dat u vindt.
    AANGEPASTE LUT IMPORTEREN - Stap 3
  5. Kies de LUT die u wilt gebruiken. Wanneer het pictogram toont, geeft dit aan dat de LUT succesvol is geïmporteerd.
    AANGEPASTE LUT IMPORTEREN - Stap 4
  6. Nadat u het LUT-bestand hebt geïmporteerd, tikt u op "Exit USB" (USB afsluiten) en trekt u de U-schijf eruit.

INSTRUCTIES VOOR UPGRADE

  1. Kopieer het gedownloade upgradeprogramma naar de U-schijf.
  2. Plaats de U-schijf in de USB-interface van de monitor.
    UPGRADE - Stap 1
  3. Zoek de "Update" in het menu "System config" (Systeemconfiguratie) en tik vervolgens op "OK" (OK).
    UPGRADE - Stap 2
  4. De monitor wordt automatisch ingeschakeld wanneer de update is voltooid.

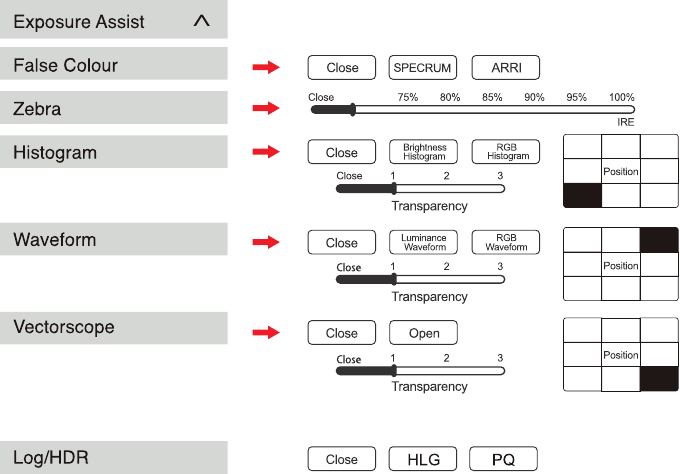

MENUGIDS - Deel 1

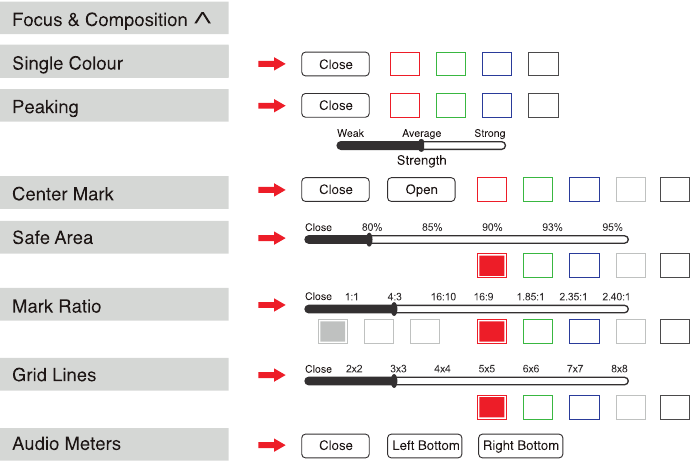

MENUGIDS - Deel 2

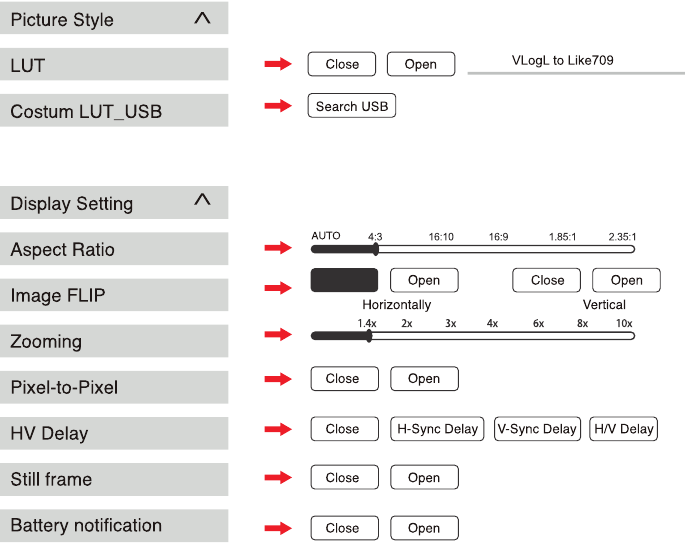

MENUGIDS - Deel 3

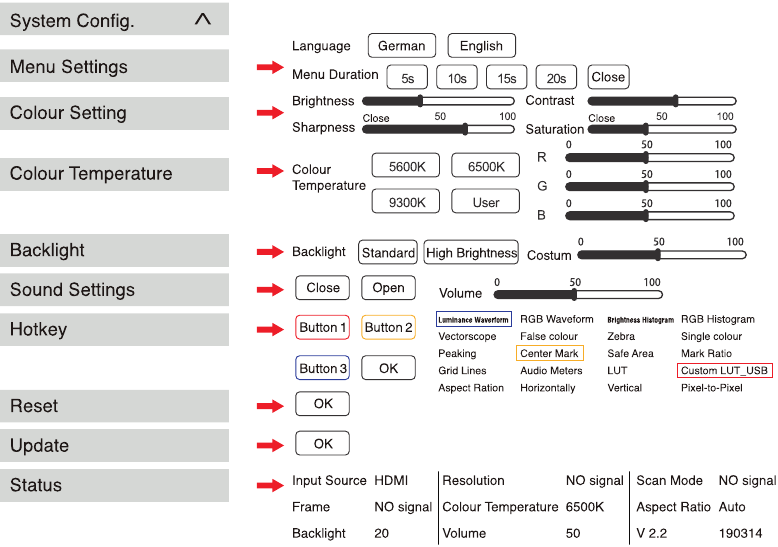

MENUGIDS - Deel 4

SPECIFICATIES

Schermgrootte 7 inch
Afmetingen apparaat 178 x 117 x 22,2 mm
Gewicht 380 g
Resolutie 1920 x 1200
Contrast 1100:1
Helderheid 1000
Kijkhoek 178° (H/V)
Achtergrondverlichting LED
Materiaal ABS-kunststof
Spanning DC7-24V
Vermogen 12W
Signaalinvoer HDMI 1.4
Signaaluitvoer HDMI 1.4
Audio-uitvoer 3,5 mm stereo hoofdtelefoonaansluiting

HDMI-ingangssignaalformaat

720x480i&720x480p @59.94, 60Hz
720x576i&720x576p @50Hz
1280x720p@50, 59.94, 60Hz
1920x1080i@50, 59.94, 60Hz
1920x1080psf@23.98, 24, 25, 29.97, 30Hz
1920x1080p @ 23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz
3840x2160p @24,25,30Hz
4096x2160p @24Hz

HDMI-uitgangssignaalformaat

720x480i&720x480p @59.94, 60Hz
720x576i& 720x576p @50Hz
1280x720p@50, 59.94, 60Hz
1920x1080i@50, 59.94, 60Hz
1920x1080psf@23.98,24, 25, 29.97, 30Hz
1920x1080p @23.98, 24, 25, 29.97, 30, 50, 59.94, 60Hz
3840x2160p @ 24,25,30Hz
4096x2160p @24Hz

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Rollei Desview R7 Plus - Handleiding Touchscreenmonitor
