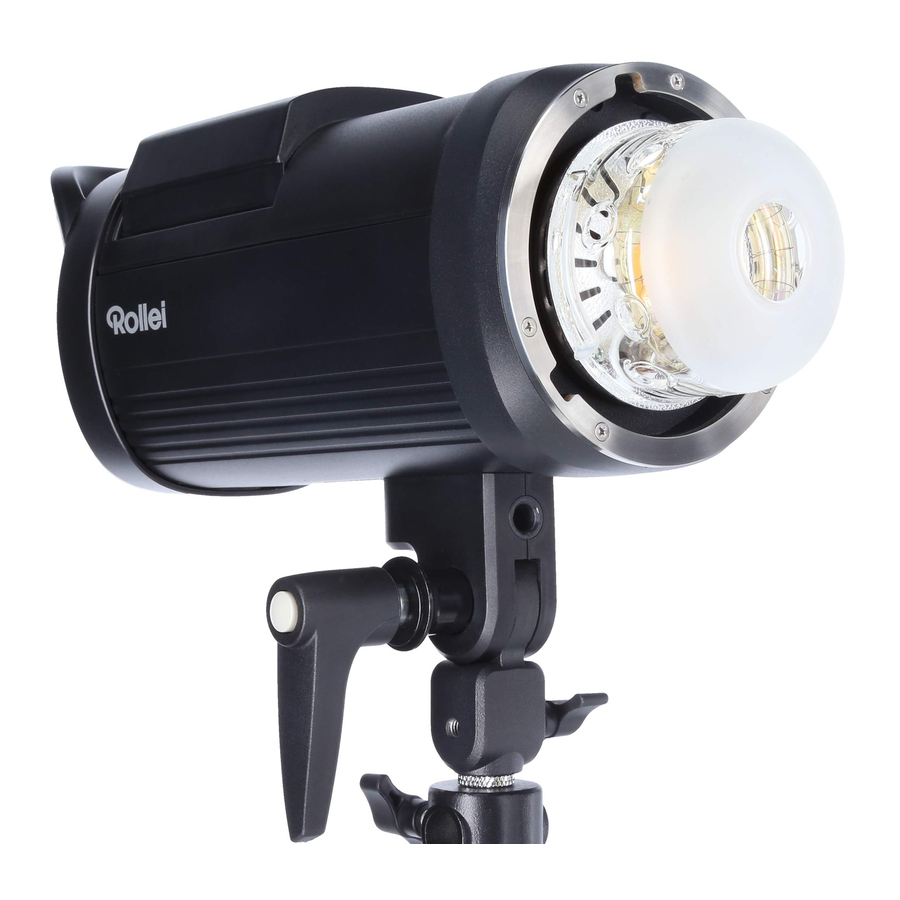

Rollei HS Freeze 6s - Studioflitser - Handleiding

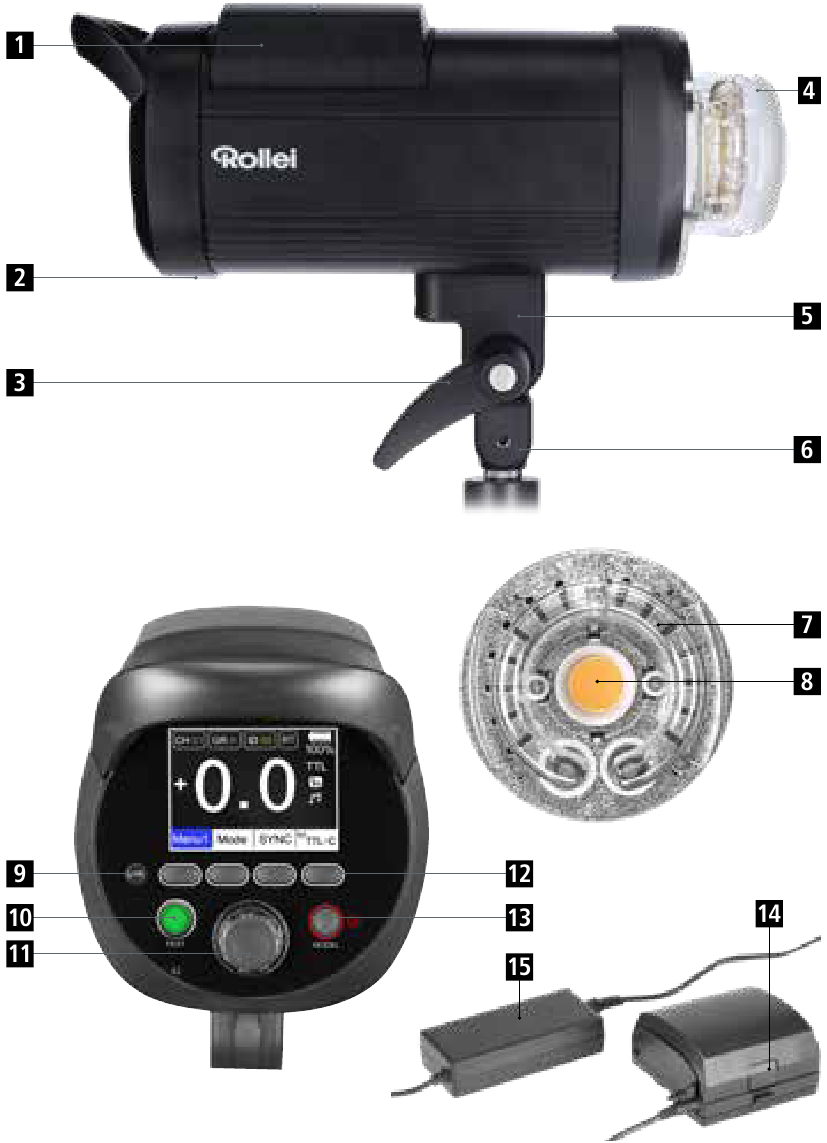

Overzicht

1. Batterij
2. Synchroon socket
3. Lichtkopvergrendeling
4. Glasbeschermer
5. Paraplu socket
6. Statiefvergrendeling
7. Flitsbuis
8. LED-instellamp
9. Infraroodsensor
10. Testflitsknop
11. Knop vermogensafgifte / OK-knop
12. Functieknoppen (4)
13. Aan/uit-schakelaar / instellamp
14. Batterij ontgrendelknop
15. Batterijlader

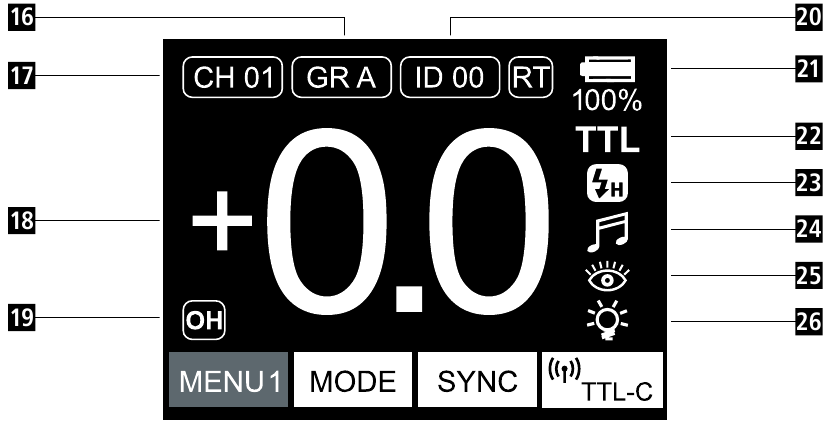

16. Groep A, B, C, D, E, F, G, H, I, J
17. Kanaal (00–15)
18. Vermogensafgifte (TTL: ±3.0 | M: 1.0 – 9.0
    HSS: 4.0–9.0 | Freeze 1.0–9.0)
19. OH: Oververhittingsbeveiliging
20. Canon RT-modus / ID-nummer (wordt alleen weergegeven in de Canon RT-radiomodus)
21. Batterij
22. M / TTL
23. Normaal | HSS | Freeze
24. Pieptoon
25. Fotocel geactiveerd
26. Modelleerlamp

Snelmenu

Druk herhaaldelijk op de eerste functieknop aan de linkerkant om door de verschillende menu's te bladeren.

	Druk op de tweede functieknop van links om te schakelen tussen M (manual) (handmatig) en TTL-modus.
	Druk op de derde functieknop van links om te schakelen tussen de verschillende synchronisatiemodi. Normale flitsmodus High speed sync mode (Hoge snelheid synchronisatie modus) (maakt sluitertijden tot 1/8000s mogelijk) Freeze sync mode (Freeze synchronisatie modus) (max. van 1/190000, synchronisatie met sluitertijd, niet beschikbaar in TTL-modus)
	Draadloze afstandsbediening TTL-ALL: draadloze bediening (de flitser kan worden bediend via de optionele Mark II professionele radiozender) TTL-C: Canon* afstandsbediening (de flitser kan dan worden bediend met de Canon* trigger, optioneel accessoire) TTL-N: Nikon* afstandsbediening (de flitser kan dan worden bediend met de Nikon* trigger, optioneel accessoire) TTL-S: Sony* afstandsbediening (de flitser kan dan worden bediend met de Sony* trigger, optioneel accessoire) TTL-F: Fuji* afstandsbediening (de flitser kan dan worden bediend met de Fuji* trigger, optioneel accessoire) U7: Er worden maximaal 7 cameramerken ondersteund (de flitser kan dan worden bediend met de U7-trigger, optioneel accessoire) OFF: De draadloze afstandsbedieningsfunctie is gedeactiveerd.

*Canon, Nikon, Sony und Fuji zijn gedeponeerde handelsmerken, Canon, Nikon, Sony of Fuji producten zijn handelsmerken of gedeponeerde handelsmerken van Canon, Nikon, Sony of Fuji.

	Druk op de tweede functieknop van links en draai aan de vermogensafgifteknop om het kanaalnummer aan te passen. Dit kan worden ingesteld van 00 tot 15.
	Druk op de derde functieknop van links en draai aan de vermogensafgifteknop om de groep aan te passen. Hier kunt u kiezen tussen A, B, C, D, E, F, G, H, I, J.
	Druk gedurende twee seconden op de vierde functieknop van links om de RT-modus te activeren. Druk vervolgens nogmaals kort op de vierde knop om de Canon* ID tussen 00 en 99 in te stellen. De Rollei HS Freeze 6s en een Canon* (RT) flitser kunnen worden gesynchroniseerd als het kanaal en de ID hetzelfde zijn.

	Druk op de tweede functieknop van links om de pieptoon te activeren. Hier kunt u de functie in- en uitschakelen. Als dit is ingeschakeld, maakt de flitser indicatiegeluiden en wordt het pictogram op het display weergegeven.
	Fotocel: Druk op de derde functieknop van links om de fotocelfunctie te activeren of deactiveren. Als deze functie is geactiveerd, wordt het pictogram op het display weergegeven. De flitser kan dan een flits afgeven zodra een andere flitser wordt afgevuurd. Voor deze functie mag de infraroodsensor niet verborgen zijn.
	Modelleerlamp: Druk op de vierde functieknop van links om de modelleerlamp te activeren. Druk er eenmaal op voor de proportiemodus [ PRO] en de modelleerlamp wordt in zijn intensiteit beperkt zoals het flitsvermogen is ingesteld. Druk nogmaals op de knop om naar de onafhankelijke modus [ 1.0] te gaan, waarin u het vermogen van de modelleerlamp individueel van 1.0 tot 9.0 kunt instellen door aan de vermogensafgifteknop te draaien. Om de modelleerlamp te deactiveren, drukt u op de aan/uit-knop.

	Easy Cap: (Gemakkelijke dop)
	Totaal aantal flitsergroepen in de Easy Cap mode (Gemakkelijke dop modus). Dit kan worden ingesteld van All1 tot All6.
	Aantal flitskoppen in de Easy Cap mode (Gemakkelijke dop modus). Dit kan worden ingesteld van No1 tot No6. Meer informatie is te vinden in het hoofdstuk "Easy Cap Mode (Gemakkelijke dop modus)".

	Druk op de tweede functieknop van links om de Flash Master mode (Flitsermaster modus) te activeren. Wanneer het pictogram rood wordt, kan de sluiter alleen de flitser activeren, de instellingen moeten rechtstreeks op de flitser worden gemaakt.
	Vertraging:
	Stel de vertragingstijd in van 00.00 tot 30.00 seconden. Meer informatie is te vinden in het hoofdstuk "Delay Mode (Vertragingsmodus)".

Opmerking: Druk gedurende twee seconden op de eerste functieknop van links om menu 6 te openen.

	Display Backlight: (Display achtergrondverlichting)
		Minimum verlichting
		Medium verlichting
		Maximum verlichting
	Automatische uitschakeling wanneer niet in gebruik
	Aan / Uit

Bediening

Batterij

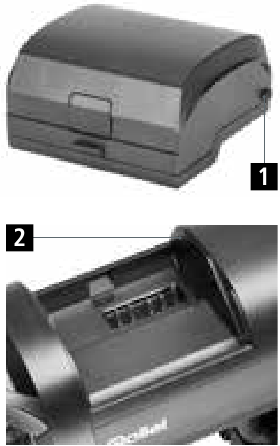

1. Batterij installeren
   Installeer de batterij door de batterijgeleider langs de batterijgroef te plaatsen
   tot het einde.
   Druk vervolgens op de batterijontgrendelingsknop om de batterij op zijn plaats te zetten.

2. Batterij vrijgeven
   Druk op de batterijontgrendelingsknop () om de batterij langs de groef te verwijderen.


3. De batterij opladen
   Gebruik de batterijlader om de batterij op te laden. De oplaadtijd is ongeveer 3 uur. De laadstatus wordt aangegeven door het lampje op de lader. Het is rood tijdens het opladen en wordt groen wanneer de batterij volledig is opgeladen
   .

Batterijonderhoud

Gebruik alleen de originele batterijlader voor het opladen van de batterij.

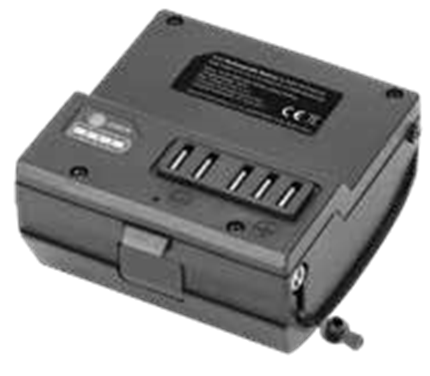

1. Batterijcapaciteit controleren
   Druk op de batterijcontroleknop aan de achterkant van de batterij om de huidige batterijcapaciteit te controleren.


4 secties: 100–75%
3 secties: 75–50%
2 secties: 50–25%
1 sectie: 25–5%
0 sectie: minder dan 5%

Opmerkingen:

• Schakel de flitser uit voordat u de batterij verwijdert.
• De batterij bereikt pas optimale prestaties na twee of drie volledige laad- en ontlaadcycli.
• Als de flitser buiten wordt gebruikt, kan de gebruikstijd korter zijn dan normaal.
• De juiste werktemperatuur van de batterij is +15°C en +25°C. Houd er rekening mee dat de omgevingstemperatuur de gebruiksduur van de batterij kan beïnvloeden. Als de temperatuur lager is dan 0°C, is de batterij beperkt, zelfs bij vol vermogen.
• Als de flitser aangeeft dat de batterij bijna leeg is, vervang dan de batterij en laad deze op. Als u blijft werken, kan de batterij beschadigd raken.
• Als de flitser lange tijd niet wordt gebruikt, laad de batterij dan volledig op voordat u deze op een koele en droge plaats bewaart. Houd er rekening mee dat de batterij minstens om de 3 maanden moet worden opgeladen.
• Laat de batterij na langdurig of intensief gebruik ongeveer 10 minuten afkoelen voordat u deze opbergt.

In- / uitschakelen

• Inschakelen: Houd de aan/uit-knop ongeveer 2 seconden ingedrukt totdat het LCD-scherm oplicht en de bedieningsinterface wordt geopend.
• Uitschakelen: Houd de aan/uit-knop ongeveer 2 seconden ingedrukt totdat het LCD-scherm volledig zwart wordt.

TTL-modus

• Ga naar Menu 1 en druk herhaaldelijk op de tweede functieknop totdat TTL op het LCD-scherm wordt weergegeven.
• Druk op de derde functieknop om de synchronisatiemodus te wijzigen. Kies tussen de normale modus of de hoge snelheidsmodus.
• Ga naar Menu 2 om het kanaal en de groep van de flitser in te stellen.
• Kies de draadloze afstandsbedieningsmodus op basis van de trigger die u gebruikt.
• De belichtingswaarde kan rechtstreeks op de flitser worden aangepast van -3,0 tot +3,0 door aan de vermogensregelknop te draaien. De waarde kan worden aangepast met stappen van 1 f-stop door eenmaal op de vermogensregelknop te drukken en deze vervolgens rond te draaien (met de klok mee om de waarde te verhogen en tegen de klok in om de waarde te verlagen). Maar de waarde kan ook worden aangepast met stappen van 1/10 f-stop door simpelweg aan de vermogensregelknop te draaien.

Opmerking: Als u een trigger gebruikt, wordt de waarde van de flitser niet overschreven door de waarde die op de trigger is ingesteld. Als uw flitser bijvoorbeeld een EV van +1,0 aangeeft en uw trigger een waarde van +2,0 aangeeft, heeft de foto een werkelijke belichtingswaarde van +3,0. Als de flitser een EV van +3,0 aangeeft, kunt u zelfs een hogere belichtingswaarde krijgen door de trigger ook op +3,0 in te stellen, waarna de maximale belichtingswaarde van +6,0 wordt bereikt. Hetzelfde geldt voor de negatieve belichtingswaarden.

M (handmatige) modus

1. Ga naar Menu 1 en druk herhaaldelijk op de tweede functieknop totdat M op het LCD-scherm wordt weergegeven.
2. Druk op de derde functieknop om de synchronisatiemodus te wijzigen. Kies tussen de normale modus, de hoge snelheidsmodus en de freeze-modus.
3. Ga naar Menu 2 om het kanaal en de groep van de flitser in te stellen.
4. Kies de draadloze afstandsbedieningsmodus op basis van de trigger die u gebruikt.
5. In de handmatige modus kan het vermogen worden ingesteld van 1,0 ~ 9,0. Het minimale vermogen is 1,0 en het maximale is 9,0. Voor een kleine aanpassing in stappen van 0,1 f-stop draait u gewoon aan de vermogensregelknop en de waarde wordt dienovereenkomstig aangepast. Voor grote aanpassingen drukt u eenmaal op de vermogensregelknop en draait u eraan, waarna de waarde met 1 f-stop wordt gewijzigd.

Hoge snelheidssynchronisatie

Als hoge snelheidssynchronisatie is geactiveerd, wordt het pictogram weergegeven op het display. In deze synchronisatiemodus kunt u de sluitertijd instellen tot 1/8000s om de snelheid te synchroniseren met de flitser. Het vermogen in deze synchronisatiemodus kan alleen worden ingesteld tussen 5,0 en 9,0.

Freeze-modus

Als de freeze-modus is geactiveerd, wordt het pictogram weergegeven op het display. In deze modus is de maximale sluitertijd beperkt tot de normale flitssynchronisatietijd (normaal 1/250s), maar de flitser kan worden afgevuurd met 1/19000s. Het vermogen in deze synchronisatiemodus kan worden ingesteld tussen 1,0 en 9,0.

Easy Cap-modus

De Easy Cap-modus kan worden gebruikt om het hoofdonderwerp eenvoudig uit de achtergrond te knippen met behulp van beeldbewerkingssoftware (geen onderdeel van de levering).

Houd er rekening mee dat hiervoor minstens 2 flitsers nodig zijn.

1. Activeer de Easy Cap-modus op uw flitser.
2. Stel het aantal benodigde groepen in. Druk hiervoor op de bijbehorende functieknop en draai aan de knop om de waarde te wijzigen. De maximale instelling van de groepen is beperkt tot 6 (All6), maar binnen elke groep is de hoeveelheid flitsers onbeperkt.
3. Stel vervolgens de volgorde van de groepen in. Druk hiervoor op de bijbehorende functieknop en wijzig de waarde door aan de knop te draaien. Hier stelt u de volgorde in waarin de flitser wordt geactiveerd. Na de instelling flitsen de groepen volgens deze volgorde.

Voorbeeld (werken met 4 flitsers)

1. Er zijn 2 groepen gerelateerd aan de Easy Cap-modus, daarom is de groepsinstelling ingesteld op „All2".
2. Er zijn twee flitsers die de hoofdflitsers zullen zijn en ze zijn ingesteld op „No1" (groep 1). Ze worden vervolgens geactiveerd met het eerste frame (zie figuur 1 – correct belichte foto).
3. De twee achtergrondflitsers zijn ingesteld op „No2" (groep 2) en worden niet geactiveerd in het eerste frame, maar in het tweede frame (zie figuur 2 – geen belichting op het hoofdonderwerp, alleen de achtergrond).
4. Met behulp van beeldbewerkingssoftware kan het hoofdonderwerp nu snel uit de achtergrond worden geknipt.


Vertragingsmodus

In deze modus kunt u een vertragingstijd instellen. De flitser zal dan afgaan nadat deze tijd voorbij is. Dit wordt bijvoorbeeld gebruikt als u een foto wilt maken met wat omgevingslicht, maar u de flitser niet op het eerste of tweede gordijn wilt instellen. Dit kan worden gebruikt als u beweging in uw foto wilt hebben, maar één enkele beweging in het midden van de volledige tijd scherp moet zijn. Vervolgens kunt u de sluitertijd van uw camera instellen en de juiste vertragingstijd berekenen die u in het flitsermenu kunt invoeren. Ga daarom naar de vertragingsmodus en stel de tijd in tussen 00.00 en 30.00 seconden. Een langere vertraging is niet mogelijk.

Algemene opmerkingen

1. De Freeze-modus kan alleen worden gebruikt in de handmatige (M) modus en is gespecialiseerd in de kortste flitsduur.
2. Als de draadloze afstandsbedieningsfunctie is geactiveerd (TTL-C / TTL-N / TTL-S / TTL-F), kan de flitser alleen worden bediend door de bijbehorende zender die als optioneel accessoire verkrijgbaar is.
3. Als de draadloze afstandsbedieningsfunctie U7 is geactiveerd, kan de flitser alleen worden bediend door de zender U7 die als optioneel accessoire verkrijgbaar is. Houd er rekening mee dat deze zender geen High Speed Sync of Freeze-modus ondersteunt.
4. Als het systeem oververhit raakt, gaat het automatisch naar de oververhittingsbeveiligingsmodus. Op het display wordt „OH" weergegeven, wat aangeeft dat het oververhittingsbeveiligingsprogramma is geactiveerd. In dit geval stopt het systeem met werken. Zodra de temperatuur weer op een acceptabel niveau is, begint de flitser weer te werken.
5. Als u de continue opnamemodus op uw camera start, is het flitsvermogenbereik alleen beschikbaar van 1,0 tot 3,0. Houd er rekening mee dat de flitser zelf geen continue opnamemodus heeft en dat er geen bijbehorend pictogram op het flitserdisplay zal zijn.

Technische gegevens

Onder voorbehoud van technische wijzigingen.

*Dit geldt alleen voor de aluminium behuizing, de voorkant van de flitser (flitsbuis) is uitgesloten.
