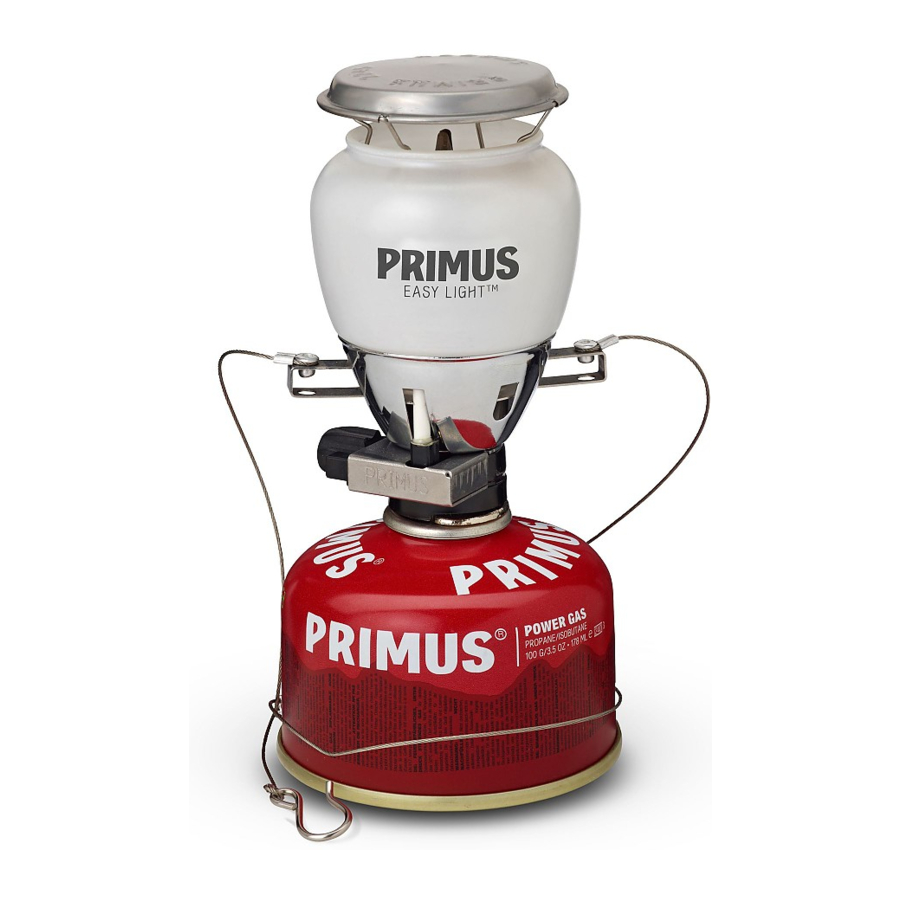

Primus PTL 2245 - Handleiding Lantaarn

INTRODUCTIE

Lees deze instructies zorgvuldig door en raak vertrouwd met het product voordat u het apparaat op de gascartridge bevestigt. Bekijk de instructies regelmatig om op de hoogte te blijven. Bewaar deze instructies voor toekomstig gebruik.

Zorg voor voldoende ventilatie. Dit gastoestel verbruikt lucht (zuurstof). Gebruik dit apparaat niet in een slecht geventileerde ruimte om uw leven niet in gevaar te brengen. Als er nog meer gastoestellen en/of gebruikers van gas aan de ruimte worden toegevoegd, moet er extra ventilatie worden voorzien.
Alleen aanbevolen voor gebruik buitenshuis.

1. Dit apparaat mag uitsluitend worden gebruikt met Primus propaan/butaan mix cartridges 2202 en 2207.
2. Het kan gevaarlijk zijn om andere soorten gascartridges te proberen te plaatsen.
3. Gasverbruik: 25 g/u/ 0,9 oz/u / ca. 0,3 kW butaan bij 1 bar druk.
4. Sproeiermaat: 0,12 mm, 62135 Butaan
5. Dit apparaat voldoet aan prEN 521, CAN-11.1-M79

VEILIGHEIDSINFORMATIE

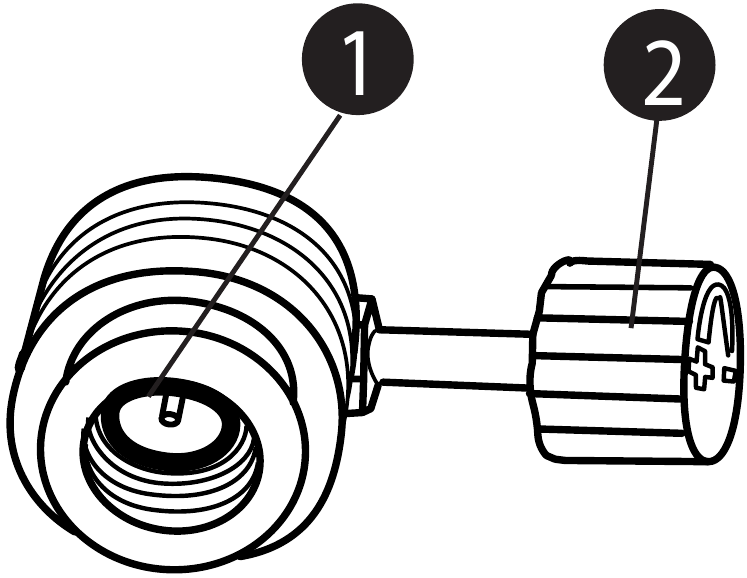

1. Zorg ervoor dat de afdichtingen (1) van het apparaat aanwezig en in goede staat zijn voordat u de gascartridge plaatst.

2. Zorg ervoor dat het apparaat in een goed geventileerde ruimte wordt gebruikt. Alleen aanbevolen voor gebruik buitenshuis!
3. Het apparaat moet op een vlakke ondergrond worden gebruikt.
4. Zorg ervoor dat er geen ontvlambare materialen in de buurt van het gastoestel zijn.
5. Vervang of plaats de gascartridge altijd op een veilige plaats, alleen buiten, uit de buurt van ontstekingsbronnen zoals open vuur, waakvlammen, elektrische kachels en uit de buurt van andere mensen.
6. Als u de gasdichtheid van het apparaat moet controleren, doe dit dan buiten. Controleer niet op lekkages met open vuur. Gebruik bijvoorbeeld alleen zeepsop.
7. Gebruik nooit een apparaat met beschadigde of versleten afdichtingen en gebruik nooit een lekkend, beschadigd of slecht functionerend apparaat.
8. Laat het apparaat nooit onbeheerd achter wanneer het brandt.

HET APPARAAT HANTEREN

1. Wees voorzichtig om tijdens of na gebruik geen hete onderdelen van het apparaat aan te raken.
2. Opslag: Schroef de cartridge altijd van het apparaat los wanneer u het niet gebruikt. Bewaar ze op een veilige, droge plaats, uit de buurt van hitte.
3. Misbruik het apparaat niet en gebruik het niet voor iets waarvoor het niet is ontworpen.
4. Behandel het apparaat met zorg. Laat het niet vallen.

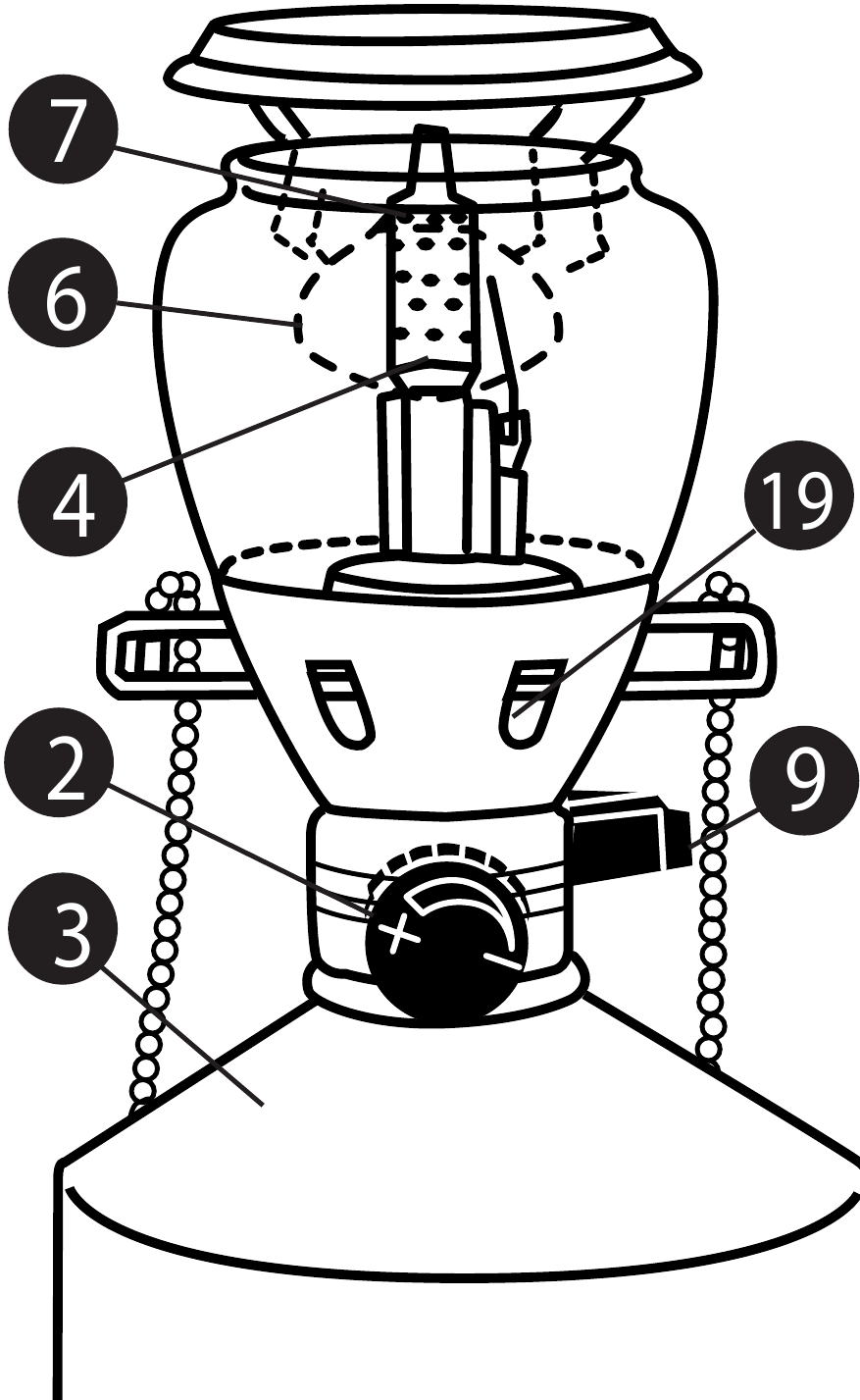

HET APPARAAT MONTEREN

1. Zorg ervoor dat de bedieningsknop (2) is uitgeschakeld (volledig met de klok mee gedraaid).
2. Houd de cartridge (3) rechtop wanneer u deze op de klep bevestigt.
3. Plaats de klep recht bovenop de cartridge (zoals afgebeeld).
4. Schroef de cartridge voorzichtig in de klep totdat deze de O-ring van de klep raakt.
   Wees voorzichtig dat u de cartridge niet scheef indraait. Draai alleen met de hand vast.
   Draai niet te vast, anders beschadigt u de cartridgeklep.
5. Zorg ervoor dat er een volledige gasafdichting is gemaakt. Als u de gasdichtheid van het apparaat moet controleren, doe dit dan buiten. Controleer niet op lekkages met open vuur. Gebruik alleen warm zeepsop, aangebracht op de verbindingen van het apparaat. Eventuele lekkage zal zichtbaar zijn als bubbels rond het lekkagegebied. Als u twijfelt of gas hoort of ruikt, probeer het apparaat dan niet aan te steken. Schroef de cartridge los en neem contact op met uw plaatselijke dealer.
6. De kous voor gebruik voorbranden: Verwijder de bovenkant en het glas van de lantaarn.
   Zorg ervoor dat de kous (6) zich op de groeven (7) van de branderbuis (4) bevindt, d.w.z. het grote uiteinde op de onderste groef van de buis en het kleine uiteinde op de bovenste groef. Zorg ervoor dat de kous gelijkmatig rond de branderbuis is geregen. Steek de kous aan met een lucifer of aansteker en draai aan de bedieningsknop (2) en houd de brander ongeveer een minuut brandend totdat de kous een wit "ei" heeft gevormd.
7. Wanneer de kous volledig is afgebrand, plaatst u het lantaarnglas en de bovenkant terug.
8. De lantaarn is nu klaar voor gebruik.
   LET OP: Wanneer de kous is afgebrand, is deze erg breekbaar en moet u ervoor zorgen dat u deze niet beschadigt. Gebruik de lantaarn niet met een beschadigde kous, omdat dit kan leiden tot barsten in het glas. Reservekousen zijn verkrijgbaar bij uw plaatselijke dealer.

HET APPARAAT BEDIENEN

1. Bedien het apparaat altijd op een stevige, vlakke ondergrond.
2. Draai de knop tegen de klok in (2) en steek de brander (4) onmiddellijk aan (met de piëzo-ontsteker (9) indien aanwezig).
3. Pas de grootte van de vlam aan door aan de bedieningsknop (2) te draaien.
4. Bedien het apparaat na het aansteken rechtop en verplaats het niet.
   Er kan steekvlam optreden als het apparaat niet volledig is opgewarmd of als het onzorgvuldig wordt verplaatst.
5. Zorg er na gebruik voor dat de klep volledig is gesloten (de bedieningsknop volledig met de klok mee gedraaid).
6. Ophangketting voor transport. Wanneer u de lantaarn aan het plafond of iets dergelijks hangt, zorg er dan voor dat de afstand tot brandbaar materiaal minimaal 500 mm is. ANDERS kan er brand uitbreken.

DE CARTRIDGE VERVANGEN

Sluit de klep volledig. Zorg ervoor dat de vlam is gedoofd en dat er geen andere vlam in de buurt is. Neem het apparaat mee naar buiten, uit de buurt van andere mensen. Schroef de cartridge los van de klep en vervang de afdichtende O-ring van het apparaat als deze gescheurd of versleten is. Vermijd scheef indraaien door de klep recht op de schroefdraad van de cartridge te plaatsen en alleen met de hand vast te draaien, zoals hierboven beschreven.

ONDERHOUD

1. Als de gasdruk daalt of het gas niet wil branden, controleer dan of er nog gas in de cartridge (3) zit. Als dit het geval is, kan de sproeier (10) verstopt zijn.
2. De sproeier reinigen: Draai de bedieningsknop (2) volledig dicht en schroef de cartridge (3) los.
3. Verwijder de bovenkant en het glas van de lantaarn. Verwijder de brander (4) met een platte tang en verschuif deze naar voren en naar achteren totdat deze omhoog schuift.
   1. Wees voorzichtig om vervorming van de brander te voorkomen. Oefen geen druk uit op de brander.

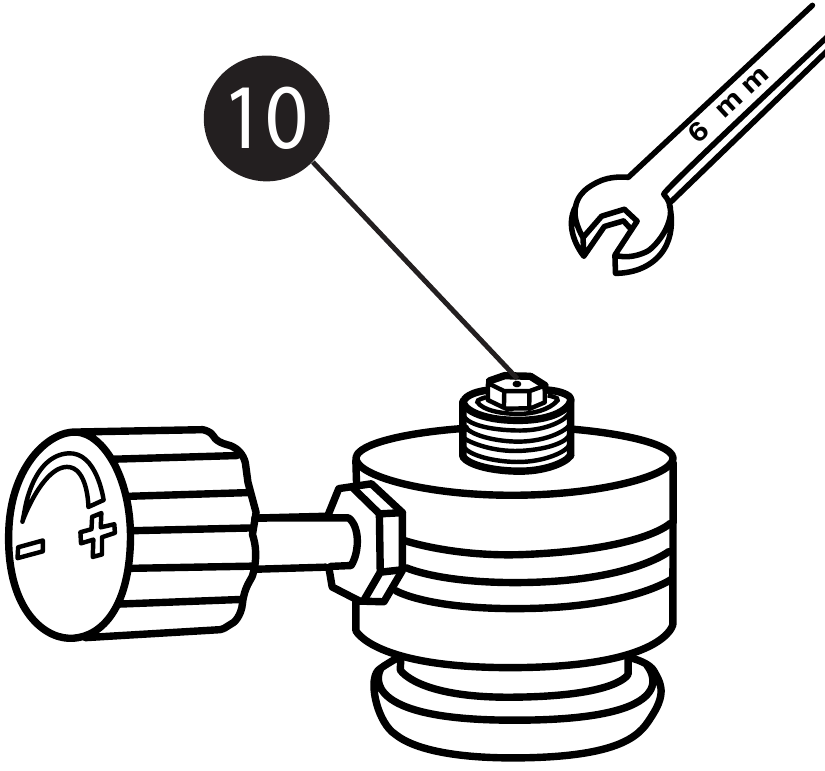

4. Schroef de mengbuis (19) los met een steeksleutel van 12 mm en de sproeier (10) met een steeksleutel van 6 mm of een Primus 720610 sproeiersleutel.

5. Reinig de sproeier door door het kleine gaatje aan de voorkant te blazen. Gebruik geen verkeerde maat priem of een ander type speld enz. om de verstopping te verwijderen, omdat u het gat kunt beschadigen en het apparaat onveilig kunt maken.
6. Plaats de sproeier terug en schroef deze stevig vast om een gasafdichting te garanderen. Plaats de cartridge terug volgens de beschrijving in sectie 4. Controleer voor extra veiligheid de verbinding met warm zeepsop. Als er bubbels verschijnen, is de verbinding niet strak genoeg.
7. Plaats de brander op zijn plaats en doorloop sectie 4.6 over het voorbranden van de kous.

ROUTINE ONDERHOUD EN SERVICE

1. Zorg er altijd voor dat de O-ringafdichting op zijn plaats zit en in goede staat verkeert. Controleer dit altijd voordat u het apparaat plaatst. Vervang de O-ring als deze beschadigd of versleten is.
2. Nieuwe afdichtende O-ringen zijn verkrijgbaar bij uw plaatselijke dealer.

SERVICE EN REPARATIE

1. Als u een storing niet kunt verhelpen door deze instructies te volgen, breng het apparaat dan terug naar uw plaatselijke winkelier.
2. Probeer nooit ander onderhoud of reparaties uit te voeren.
3. Wijzig het apparaat nooit. Dit kan ertoe leiden dat het apparaat onveilig wordt.

RESERVEONDERDELEN EN ACCESSOIRES

1. Gebruik alleen reserveonderdelen en accessoires van het merk Primus. Wees voorzichtig bij het plaatsen van reserveonderdelen en accessoires. Raak geen hete onderdelen aan.
2. Vervangende cartridges: Gebruik alleen Primus 2202, 2207 propaan/butaan mix gascartridges met dit apparaat.

Reserve onderdelen

Als u problemen ondervindt bij het verkrijgen van vervangende cartridges, cilinders, accessoires of reserveonderdelen, neem dan rechtstreeks contact met ons op: Primus Ltd., FORMBY, GB Suunto, CARLSBAD, CA, USA • Primus Australia Pty. Ltd.,ROSANNA, VICTORIA, AU • BOC Gases Ltd. PETONE, NZ • Cadac, JOHANNESBURG, SA
