Primus 3220 - Handleiding kooktoestel

INSTRUCTIES VOOR GEBRUIK

Lees deze instructies zorgvuldig door en raak vertrouwd met het product voordat u het apparaat op de gascartridge aansluit. Bekijk de instructies regelmatig om op de hoogte te blijven. Bewaar deze instructies voor toekomstig gebruik.

ALLEEN BUITEN GEBRUIKEN!

NOOIT het kooktoestel (gaspatroon) afdekken met windschermen, stenen of iets dergelijks, wat "oververhitting" kan veroorzaken en het kooktoestel en de cartridge kan beschadigen. Oververhitting van een gaspatroon op deze manier is zeer gevaarlijk.

INTRODUCTIE

1. Dit gasgestookte apparaat is uitsluitend bedoeld voor gebruik met LP (Liquified Petroleum) gasflessen. Apparaten die op propaan werken, mogen alleen worden aangesloten op gasflessen die zijn gemarkeerd met "propaan".
2. Het kan gevaarlijk zijn om te proberen andere soorten gaspatronen te plaatsen.
3. Gasverbruik: (2x) 115 g/u / 1,6 kW op propaan.
4. Sproeiernippel: 0,59 mm (50 mbar) 0,65 mm (30 mbar), propaan.
5. Dit gastoestel voldoet aan de bepalingen van EN521.
6. Vermijd slijtage aan de brandstofleiding. Zorg ervoor dat de
   BRANDSTOFLEIDING NIET VERDRAAID RAAKT.

VEILIGHEIDSINFORMATIE

1. Zorg ervoor dat de afdichtingen van het apparaat op hun plaats zitten en in goede staat zijn voordat u de gascartridge plaatst. De O-ring moet losjes in het klephuis zitten.
2. Het apparaat mag alleen buiten worden gebruikt.
3. Het apparaat moet op een vlakke ondergrond worden gebruikt.
4. Zorg ervoor dat er geen brandbare materialen in de buurt van het gastoestel zijn, zie het onderdeel "HET APPARAAT BEDIENEN".
5. Vervang of monteer de gascartridge altijd op een veilige plaats, alleen buiten, uit de buurt van ontstekingsbronnen zoals open vuur, waakvlammen, elektrische kachels en uit de buurt van andere mensen.
6. Als u de gasdichtheid van het apparaat moet controleren, doe dit dan buiten. Controleer niet op lekken met open vuur. Gebruik bijvoorbeeld alleen zeepsop.
7. Gebruik nooit een apparaat met beschadigde of versleten afdichtingen en gebruik nooit een lekkend, beschadigd of slecht functionerend apparaat.
8. Laat het apparaat nooit onbeheerd achter wanneer het brandt.
9. Laat pannen niet droogkoken.

HET APPARAAT HANTEREN

1. Wees voorzichtig om hete onderdelen van het apparaat niet aan te raken tijdens of na gebruik.
2. Opslag: Schroef de cartridge altijd los van het apparaat wanneer u het niet gebruikt. Bewaar ze op een veilige, droge plaats, uit de buurt van warmte.
3. Misbruik het apparaat niet en gebruik het niet voor iets waarvoor het niet is ontworpen.
4. Behandel het apparaat met zorg. Laat het niet vallen.

HET APPARAAT MONTEREN

(a is van toepassing op kooktoestellen die 50 mbar gebruiken en b is van toepassing op kooktoestellen die 30 mbar druk gebruiken; zie de verpakking voor meer informatie)

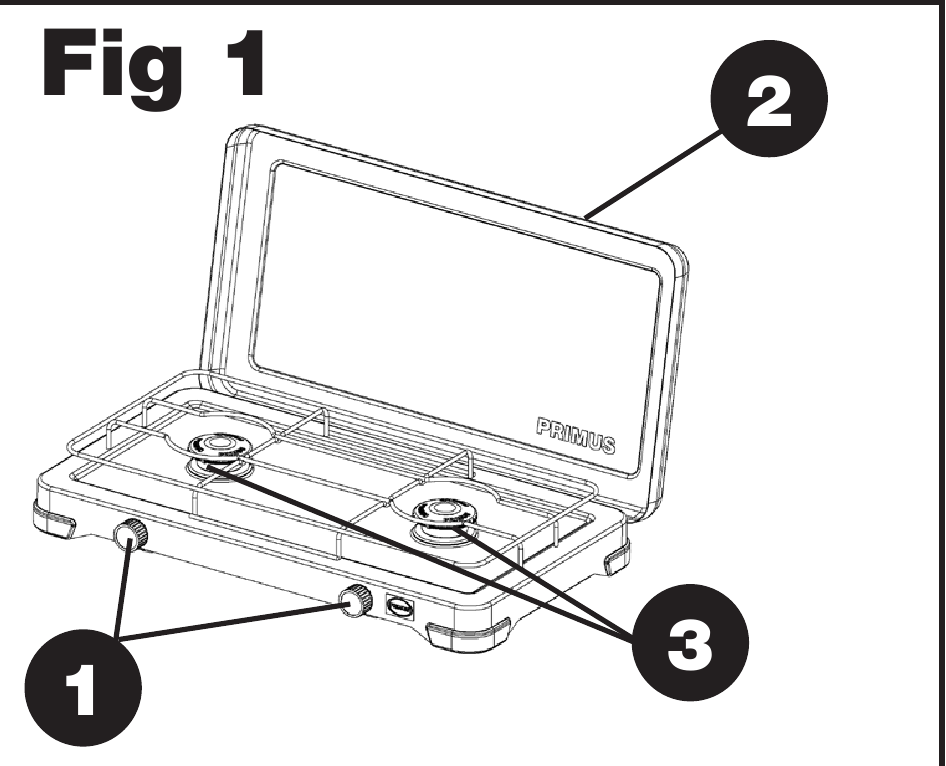

1. Zorg ervoor dat de verstelbare branderkleppen (1) stevig gesloten zijn (door de kleppen volledig met de klok mee te draaien). Open het deksel (2).
2. Plaats de gasfles (8) in de rechtopstaande positie wanneer u deze op het apparaat aansluit.

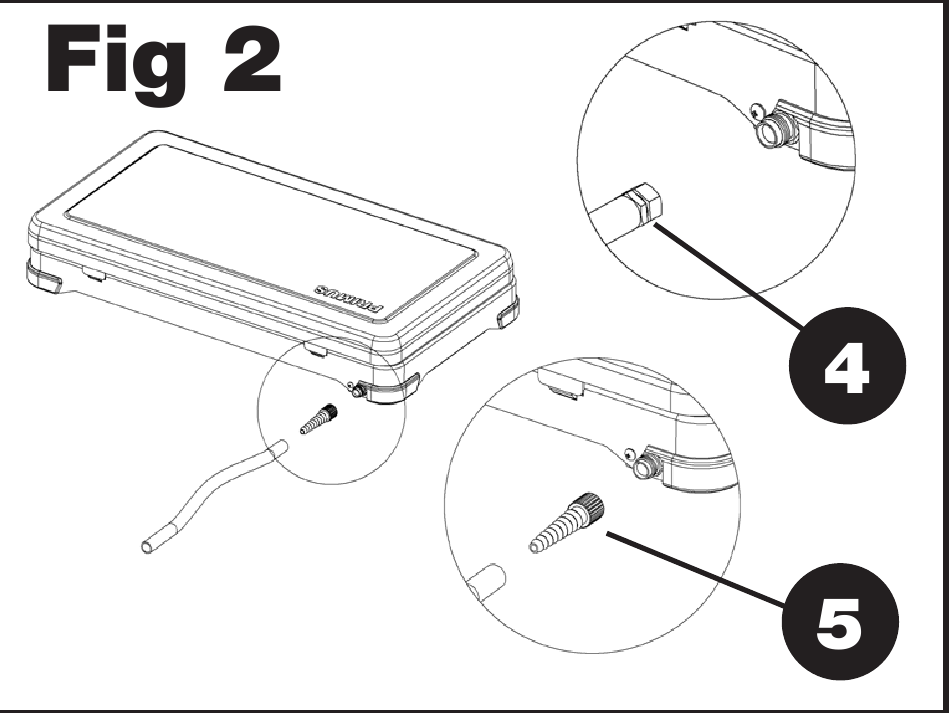

   1. Als de brandstofleiding aan het uiteinde is voorzien van een schroefdraad (4), schroeft u de brandstofleiding met een tang stevig op het kooktoestel (zie afbeelding 2).
   2. Als de brandstofleiding aan het uiteinde niet is voorzien van een schroefdraad (5), schroeft u de brandstofnippel met een tang stevig vast aan de achterkant van het kooktoestel. Draai de brandstofleiding helemaal naar binnen en zet deze vast met de brandstofleidingclip.

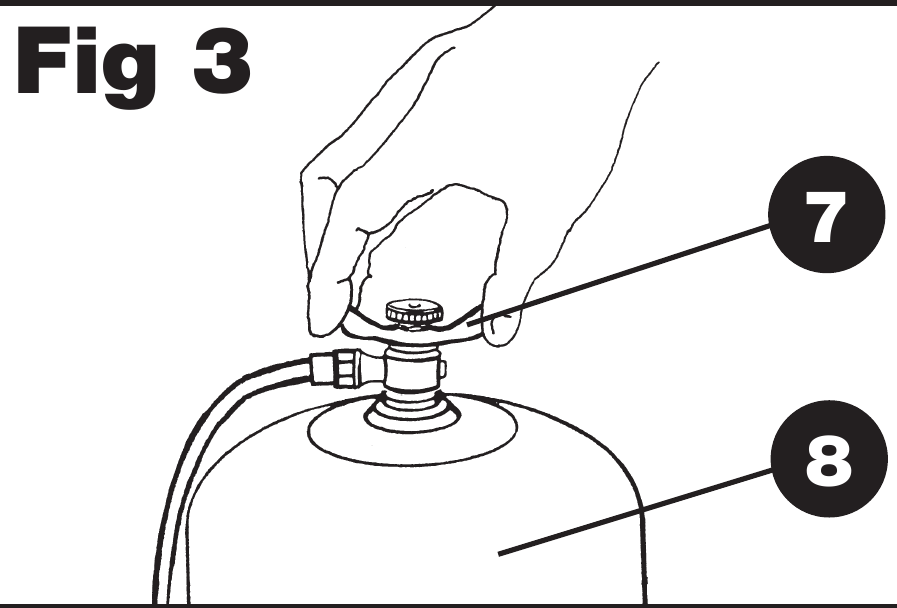

3. Monteer de regelaar op de gasfles en sluit deze vervolgens aan op het kooktoestel met behulp van de brandstofleiding. (Fig. 3)

4. Zorg ervoor dat er een volledige gasafdichting is gemaakt. Als u de gasdichtheid van het apparaat moet controleren, doe dit dan buiten. Controleer niet op lekken met open vuur. Gebruik alleen warm zeepsop, aangebracht op de verbindingen van het apparaat. Elke lekkage zal zichtbaar zijn als bellen rond het lekkagegebied. Als u twijfelt of als u gas hoort of ruikt, probeer het apparaat dan niet aan te steken. Schroef de cartridge los en neem contact op met uw plaatselijke dealer.
5. Zorg ervoor dat de brander goed is vastgeschroefd. Het kooktoestel is nu klaar voor gebruik.

HET APPARAAT BEDIENEN

1. Het gasgestookte apparaat moet tijdens gebruik altijd op een stabiele ondergrond staan. Zorg ervoor dat het deksel in de juiste positie staat.
2. Open de gaskraan aan het einde van de brandstofleiding (7). Draai de branderkraan tegen de klok in (1) en steek de brander (3) onmiddellijk aan. Als uw kooktoestel is uitgerust met een vlamdetector, moet u de branderkraan ongeveer drie (3) seconden vasthouden nadat de vlam is aangestoken.
3. Pas de grootte van de vlam aan door aan de bedieningsknop (1) te draaien.
4. Nadat u het apparaat hebt aangestoken, moet u het rechtop bedienen en niet verplaatsen. Er kan steekvlam optreden als het apparaat niet volledig is opgewarmd of als het onzorgvuldig wordt verplaatst.
5. Sluit na gebruik de klep op de gasfles. Zodra de vlam is gedoofd, sluit u de klep(pen) op het gasgestookte apparaat
6. De afstand tot brandbare materialen moet worden gewaarborgd. Minimale afstand tot brandbare materialen is ten minste 500 mm (20 inch) van de zijkanten en 200 mm (8 inch) van de bovenkant.
   Om brandgevaar te voorkomen, moeten deze minimumafstanden in acht worden genomen.

DE CARTRIDGE VERVANGEN

1. Sluit de klep volledig. Zorg ervoor dat de vlam is gedoofd en dat er geen andere vlam in de buurt is. Neem de unit mee naar buiten, uit de buurt van andere mensen. Schroef de cartridge los van de klep en vervang de afdichtings-O-ring van het apparaat als deze is gescheurd of versleten. Vermijd kruisdraad door de klep recht op de schroefdraad van de cartridge te plaatsen en schroef deze alleen met de hand vast, zoals beschreven in paragraaf 4.

ONDERHOUD

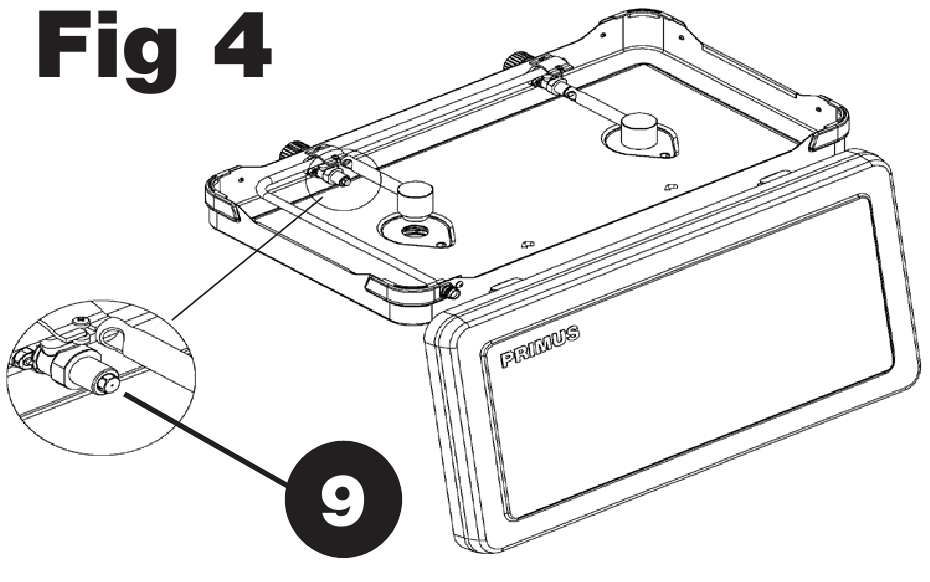

1. Als de gasdruk daalt of het gas niet wil ontbranden, controleer dan of er nog gas in de cilinder (8) zit. Als dit het geval is, kan de sproeiernippel (9) verstopt zijn.

   De sproeiernippel reinigen

2. Draai de bedieningsknop (1) volledig uit en schroef de cartridge (8) los.
3. Til de pannendrager omhoog. Schroef de bovenkant van de brander (3) los. De basis van de brander komt dan los aan de onderkant van het kooktoestel.
4. Draai het kooktoestel om.
5. Maak de basis van de brander los.
6. Draai het mondstuk dat aan de klep is bevestigd los met een sleutel van 7 mm.
7. Blaas door het kleine gaatje helemaal aan het einde om het mondstuk te reinigen (gebruik indien mogelijk perslucht).
8. Bevestig het mondstuk opnieuw en schroef het stevig vast om een ​​dichte afdichting te vormen.
9. Monteer de branderbasis en de bovenkant stevig aan elkaar.
10. Plaats de pannendrager in de juiste positie.
11. Sluit de gasfles opnieuw aan door de instructies in punt 4 te volgen. Om extra veilig te zijn, controleert u de verbindingsverbinding met warm zeepsop. De afdichting op de verbindingsverbinding is niet strak genoeg als er bellen verschijnen.

ROUTINE SERVICE EN ONDERHOUD

1. Zorg er altijd voor dat de O-ringafdichting op zijn plaats zit en in goede staat is. Controleer dit altijd voordat u het apparaat plaatst. Vervang de O-ring als deze beschadigd of versleten is.
2. Nieuwe afdichtings-O-ringen zijn verkrijgbaar bij uw plaatselijke dealer.

SERVICE EN REPARATIE

1. Als u een storing niet kunt verhelpen door deze instructies te volgen, breng het apparaat dan terug naar uw plaatselijke winkelier.
2. Probeer nooit ander onderhoud of reparaties uit te voeren.
3. Wijzig het apparaat nooit. Dit kan ertoe leiden dat het apparaat onveilig wordt.

ONDERDELEN EN ACCESSOIRES

1. Gebruik alleen onderdelen en accessoires van het merk Primus. Wees voorzichtig bij het monteren van onderdelen en accessoires. Vermijd het aanraken van hete onderdelen.
2. Gasflessen vervangen: Gebruik bij het vervangen van gasflessen alleen LP-gasflessen.
3. Neem in geval van moeilijkheden bij het verkrijgen van reserveonderdelen of accessoires contact op met de distributeur in uw land. Bezoek www.primus.se
