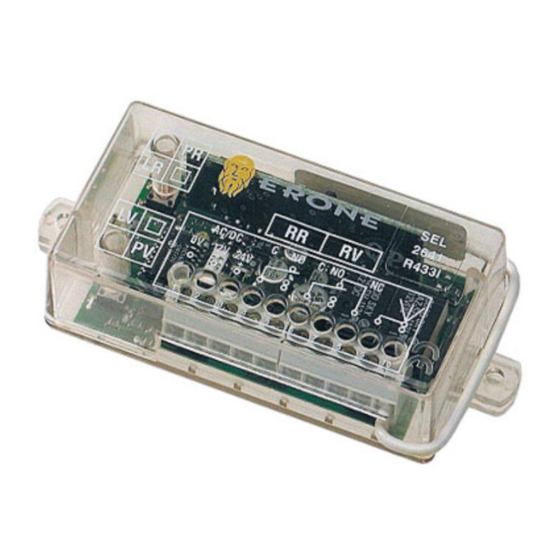

Erone SEL2641R433-I - Handleiding ontvanger

Inleiding

De ontvanger type SEL2641 R433I is een superheterodyne single conversie ontvanger met geïntegreerde rolling-code decodering. De demodulatie is AM/ASK. Een speciaal algoritme zorgt ervoor dat de zender en ontvanger gesynchroniseerd blijven.
De ontvanger die de activering uitvoert, zodra de zendercode is ontvangen, moet tijdens de installatie worden aangesloten op het te besturen apparaat (poort, garagedeur, rolluiken, zonneschermen, inbraakwerende apparaten, verlichting, enz.). De zender kan worden opgeslagen met 2 drukknoppen.
Alle ontvangers van de Erone 433 serie kunnen een serienummer, een fabrikantsleutel en een synchronisatiealgoritme van meerdere zenders in de EEPROM opslaan.
Het product voldoet volledig aan de Europese Richtlijnen 73/23/CEE, 89/336/CEE en aan de Verordening EN 60065.

Bruikbare zenders

Technische specificaties

Belangrijkste kenmerken

• Geheugen voor 85 zendersleutels
• Weergave van het zendersleutelnummer
• Weergave van de geheugenpositie voor de laatst opgeslagen zender
• Overschrijven van een zendercode
• Volledige geheugenwissing.

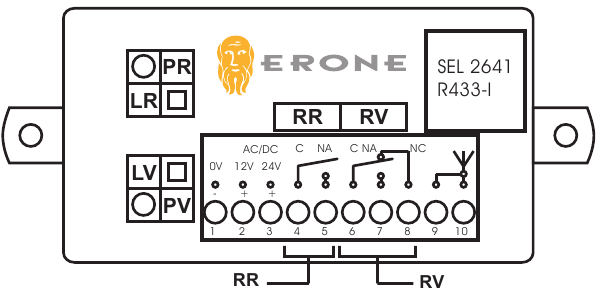

Ontvanger detail

Fig. 1

Aansluitingen

Zender opslaan

"Rode relais" uitgang

1. Houd de knop PR van de ontvanger ingedrukt totdat de led LR blijft branden, laat vervolgens de knop PR los.
2. Druk op de toets van de zender die moet worden opgeslagen: de led LR gaat uit en het relais RR wordt even bekrachtigd.
3. Druk nogmaals op de toets van de zender en controleer de activering van het relais RR, de rode led LR brandt en de led LV knippert.

Bij elke activering, en gedurende de gehele zendtijd, gaat de rode led LR branden, de groene led LV knippert en het relais RR blijft bekrachtigd.

"Groene relais" uitgang

1. Houd de knop PV van de ontvanger ingedrukt totdat de led LV blijft branden, laat vervolgens de knop PV los.
2. Druk op de toets van de zender die moet worden opgeslagen: de led LV gaat uit en het relais RV wordt even bekrachtigd.
3. Druk nogmaals op de toets van de zender en controleer de activering van het relais RV, de groene led LV brandt en de led LR knippert.

Bij elke activering, en gedurende de gehele zendtijd, gaat de groene led LV branden, de rode led LR knippert en het relais RV blijft bekrachtigd.

OPMERKING : De geheugencapaciteit is 85 zendersleutels. Dat betekent dat een zender met 4 sleutels 4 geheugenposities nodig heeft.

Het is mogelijk om de geheugenpositie weer te geven door de procedure 2B te volgen. Een zendersleutel kan op elk relais RR of RV worden opgeslagen, maar niet op beide.

Weergave geheugenpositie zender

1. Activeer de zender om de led die aangaat en het relais dat bekrachtigd wordt weer te geven en te controleren.
2. Houd de knop PR 1 seconde ingedrukt.

Op dit punt begint een reeks van 7 flitsen van de leds LR en LV: door de kleuren te noteren, is het mogelijk om de geheugenpositie te achterhalen, volgens de volgende tabel
(Tab. 1):

Voorbeeld:

Reeks: LR, LR, LV, LV, LR, LR, LR.
Nummer: 0 + 0 + 4 + 8 + 0 + 0 + 0 = 12
Dus de zender bevindt zich op de 12e geheugenpositie.

Zendercodes overschrijven

1. Houd de knop PR of PV van de ontvanger 4 seconden ingedrukt totdat de overeenkomstige led blijft branden, laat vervolgens de knop los.
2. Druk binnen 2 seconden op PV gedurende 1 seconde: de brandende led gaat uit.
3. Begin binnen 2 seconden met het indrukken van PR of PV volgens de reeks die de positie vertegenwoordigt die moet worden overschreven (zie tab.1).
4. Aan het einde van de reeks gaat de led LV of LR branden (afhankelijk van de geheugeninformatie)
5. Activeer binnen 4 seconden de toets van de nieuwe zender die moet worden opgeslagen.

Weergave geheugenruimte

1) Houd de knop PV van de ontvanger 1 seconde ingedrukt.

Op dit punt begint een reeks van 7 flitsen van de leds LR en LV: door de kleuren te noteren, is het mogelijk om het aantal reeds bezette geheugenlocaties te achterhalen, volgens de bovenstaande tab.1

Geheugen vol

Wanneer het ontvangergeheugen vol is, knipperen de leds LV en LR 3 keer als (aan het einde van item 2 van de opslagprocedure) de toets van een nieuwe zender wordt geactiveerd.

Het volledige geheugen wissen

1. Houd de knop PR van de ontvanger ingedrukt totdat de led LR blijft branden.
2. Laat de knop PR los en houd binnen 1 seconde de knoppen PR en PV tegelijkertijd 4 seconden ingedrukt totdat een reeks van 3 flitsen van de leds LR en LV begint.
   Aan het einde is het gehele geheugen gewist.

GARANTIE

De garantieperiode van het product is 24 maanden, ingaande op de fabricagedatum. Gedurende deze periode zal het product, indien het niet correct werkt als gevolg van een defect onderdeel, worden gerepareerd of vervangen naar goeddunken van de producent. De garantie dekt niet de integriteit van de plastic container. After-sales service wordt geleverd in de fabriek van de producent.

Gefabriceerd door CDVI Wireless S.p. A.
Via Piave, 23 - 31020 S.Pietro di Feletto (TV) - ITALY
Tel. +39-0438-450860 - Fax. +39-0438-455628
e-mail: info@erone.com
Web: www.erone.com
