HEINE EN100 - Handleiding diagnostische apparatuur
Inleiding
Lees deze instructies zorgvuldig door voordat u de HEINE EN100 installeert en bewaar ze op een veilige plaats voor toekomstig gebruik.
 | Toegepast onderdeel BF |
 | AC gevoed |
 | Zekering |
 | In overeenstemming met de lokale voorschriften dient dit product apart te worden afgevoerd als een elektronisch apparaat. |
 | *ETL GECLASSIFICEERD Voldoet aan ANSI/UL Std. 60601-1 Cert. aan CAN/CSA Std. C22. 2. NO.601.1 |
Inhoud

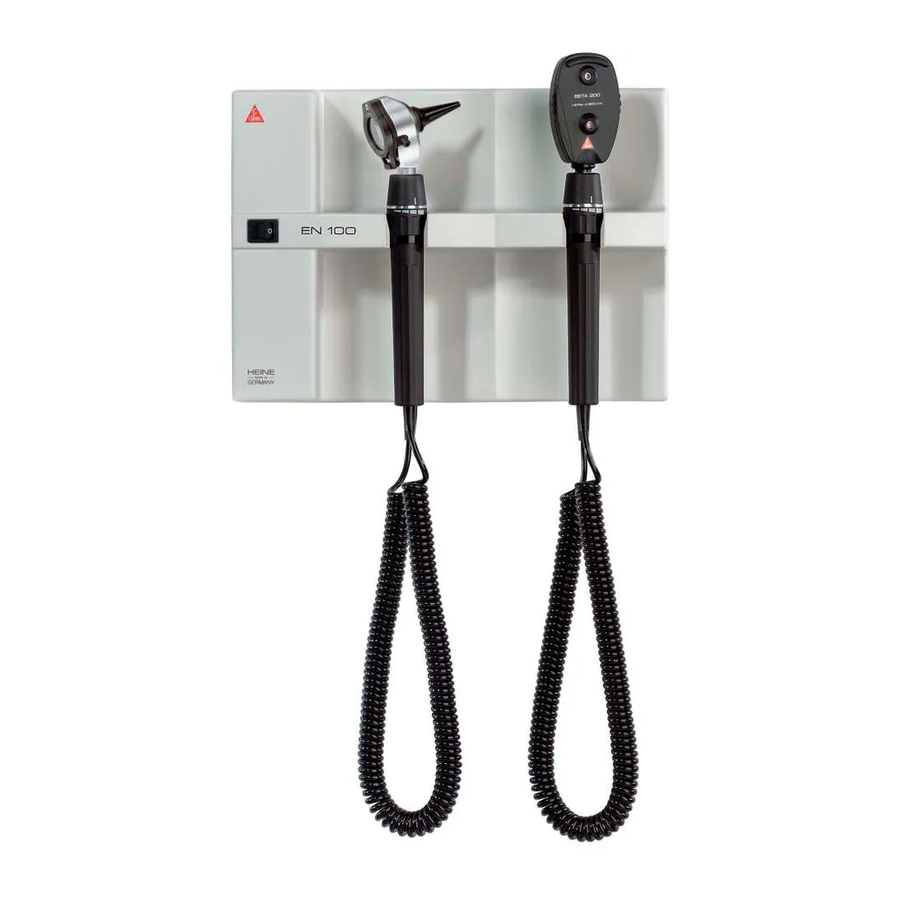

HEINE EN100®
Montageplaat
3 x bevestigingspluggen U6
3 schroeven 4 x 35
Instrumentvergrendelingen met instructiefolders S-277.04.06
Veiligheidsinformatie
Toepassingsgebied: De HEINE EN100® is uitsluitend ontworpen voor gebruik als stroombron voor medische instrumenten met 3,5V-lampen. De HEINE EN100® mag alleen worden bediend door geschoold medisch personeel.
Algemene veiligheid: Dit apparaat heeft geen onderhoud nodig. Open de behuizing niet. Reparaties mogen alleen worden uitgevoerd door gekwalificeerde specialisten. Als het apparaat beschadigd is, trek dan onmiddellijk de stekker uit het stopcontact.
Veiligheid tijdens gebruik: Zorg ervoor dat de netspanning die op het instrumentlabel staat vermeld, overeenkomt met de lokale netspanning. Niet gebruiken in de buurt van explosiegevaar of in een sterk magnetisch veld.
Montage en demontage
Gebruik alleen de montageplaat die bij de EN100 wordt geleverd voor wandmontage. Raadpleeg de bijgevoegde montagehandleiding.
- Houd de montageplaat horizontaal op de plaats waar het apparaat moet worden gemonteerd en markeer de gaten die in de muur moeten worden geboord.
- Boor een gat met een boor van 6 mm, minstens 35 mm diep, en steek de bevestigingspluggen U6 erin.
- Schroef de montageplaat vast met een geschikte schroevendraaier.
- Koppel het netsnoer los van het apparaat en druk het in de 3 montagepennen en omlaag totdat het stevig op zijn plaats zit.
- Controleer of alle drie de montagepennen zijn vastgezet.
Om te demonteren, koppelt u het netsnoer los en duwt u het apparaat omhoog om het van de montageplaat te verwijderen.
Instrumenten aansluiten
De HEINE EN100® snoerhandvatten zijn voorzien van HEINE automatische connectoren voor gebruik met alle vergelijkbaar uitgeruste HEINE instrumenten.
- Houd het handvat in één hand en steek de instrumentconnector in de geleiders in de handvatkop.
- Druk het instrument in de kop totdat het hoorbaar vastklikt.
- Om het instrument te verwijderen, draait u de bovenste conische ring met duim en wijsvinger naar rechts en trekt u met de andere hand het instrument eruit.
- Instrumenten kunnen worden vergrendeld om ongeoorloofde verwijdering te voorkomen door de instrumentvergrendelingen te plaatsen volgens de instructiefolder S-277.04.06.
Installatie
- Sluit het apparaat aan op het elektriciteitsnet met het netsnoer.
- Inschakelen, het groene lampje brandt.
- De handvatten schakelen automatisch in wanneer ze uit het apparaat worden verwijderd.
- De bedieningsring op het handvat kan worden gedraaid om de gewenste helderheid te selecteren.
- Beide handvatten kunnen gelijktijdig en onafhankelijk van elkaar worden gebruikt.
Reiniging
Koppel het netsnoer los!
Reinig en desinfecteer met 70% isopropylalcohol.
Technische specificatie
| Spanning | Zekering | |
| Ingang: (zie typeplaatje) | 100 V~, 50 /60 Hz 120 V~, 50 /60 Hz* 127 V~, 50 /60 Hz 230 V~, 50 /60Hz 240 V~, 50 /60 Hz* | 2 x 400 mA traag 2 x 400 mA traag 2 x 400 mA traag 2 x 200 mA traag 2 x 200 mA traag |
| Stroomverbruik: | 40 VA | |
| Uitgangsspanning: | 3.5 V | |
| Uitgangsstroom: | max. 800 mA | |
| Beschermingsklasse: | I | |
| Werking: | Continu met intermitterende belasting | |
| Toepassing onderdeel: | Type BF | |
| Afmetingen: | 285 x 205 x 85 mm | |
| Gewicht: | 1700 g | |
| Omgevingstemperatuur: | +10°C tot + 40°C | |
| Rel. Vochtigheid: | 10 tot 75 % | |
| Luchtdruk: | 700 tot 1060hPa | |
| Beschermingsklasse: | IP X0 |
HEINE Optotechnik GmbH & Co. KG
Kientalstr. 7 · 82211 Herrsching · Germany
Tel. +49 (0) 81 52 / 38 - 0
Fax +49 (0) 81 52 / 38 - 2 02
E-Mail: info@heine.com
www.heine.com
med 4201 2014-05-09
