NETGEAR APS150W, APS250W, APS550W, APS1000W Installatiehandleiding

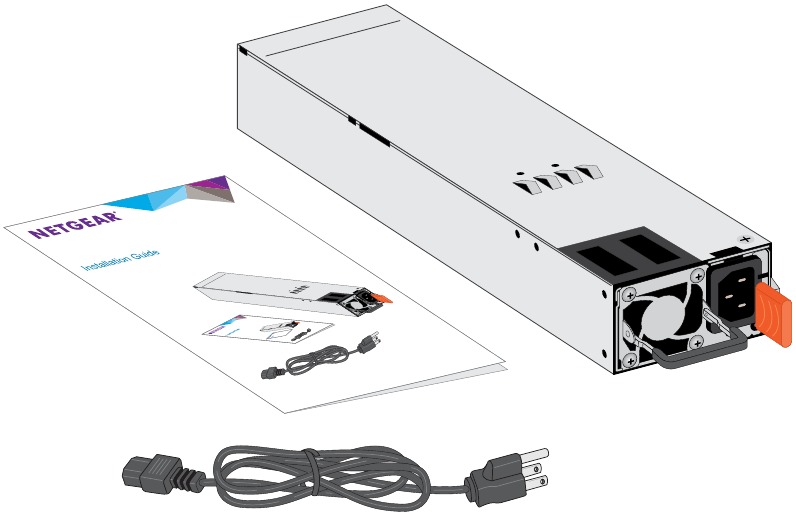

Inhoud van de verpakking

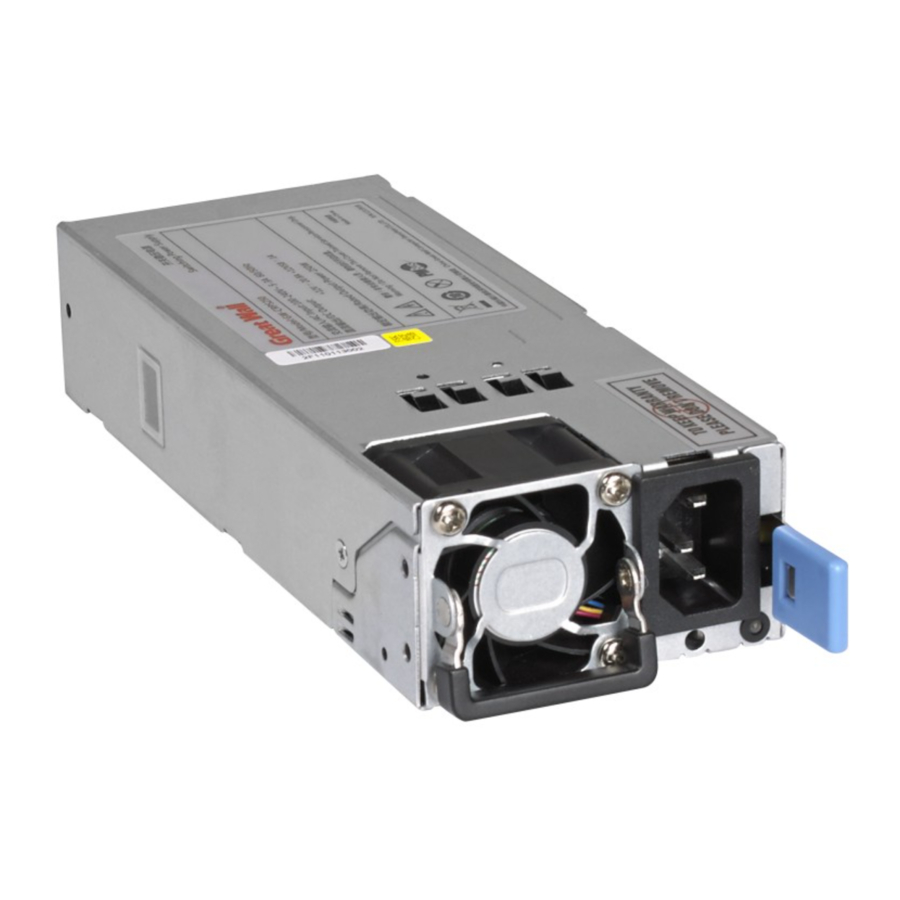

Eenheid Overzicht
De volgende tabel geeft een overzicht van de voedingseenheden (PSU's) voor ProSAFE managed switches en de modellen waarin ze worden ondersteund.
| PSU Model | Gebruikt in Switch Model |
| APS150W | M4300-28G |
| M4300-52G | |
| APS250W | M4300-8X8F |
| M4300-12X12F | |
| M4300-24X24F | |
| APS550W | M4300-28G-POE+ |
| M4300-52G-POE+ | |
| APS1000W | M4300-28G-POE+ |
| M4300-52G-POE+ | |
| M6100-3S | |
| RPS4000v2 |
AC OK LED.
Alle PSU's zijn voorzien van één AC OK LED. Tijdens normaal gebruik moet deze LED groen branden om aan te geven dat er een geldige AC-voeding op de PSU is aangesloten.
DC OK LED.
Model APS150W is ook voorzien van één DC OK LED. Tijdens normaal gebruik moet deze LED groen branden om aan te geven dat de DC-uitgangen binnen de reguleringslimieten vallen.
Een extra apparaat installeren
In modellen met meer dan één voedingsbay kunt u een extra PSU installeren.
- Om een extra PSU te installeren:
- Trek de afdekplaat uit de voedingsmodulebay waarin u de extra PSU wilt plaatsen.
- Plaats de extra PSU in de voedingsmodulebay en duw de PSU voorzichtig in de bay.
![Voorzichtig]( "Voorzichtig")
Gebruik geen onnodige kracht bij het plaatsen van de PSU. Dit kan de connectoren aan de achterkant van de PSU en op het middenvlak beschadigen. - Sluit het uiteinde van het netsnoer aan op de stroomaansluiting op de PSU.
- Steek het AC-netsnoer in een stroombron, zoals een stopcontact of stekkerdoos.
Wanneer u de stroom inschakelt, gaan zowel de AC OK LED op de PSU als de Power LED (Stroom LED) van de switch die is gekoppeld aan de voedingsbay branden. Als deze LED's niet branden, controleer dan of het netsnoer correct is aangesloten en of de stroombron goed is.
Een apparaat vervangen
In modellen met meer dan één PSU zijn de PSU's hot-pluggable.
- Om een PSU te vervangen:
- Als uw switch slechts met één PSU functioneert, koppelt u het netsnoer los van de PSU en laat u de switch uitschakelen (power down).

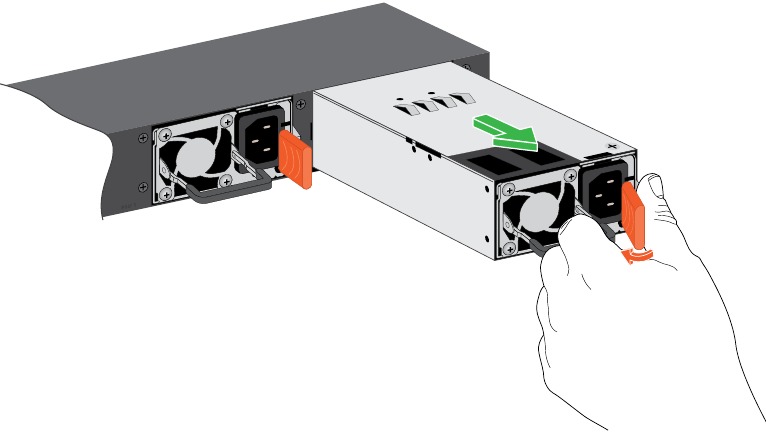

Als uw switch met meer dan één PSU functioneert, hoeft u de switch niet uit te schakelen en kunt u een hot swap uitvoeren. - Verwijder de PSU uit de voedingsmodulebay door de oranje ontgrendelingshendel naar links te bewegen en de extractiehendel uit te trekken.
![Een PSU-apparaat vervangen]( "NETGEAR - APS150W - Een PSU-apparaat vervangen")
- Plaats de vervangende PSU in de voedingsmodulebay en duw de PSU voorzichtig in de bay totdat de vergrendeling vastklikt.
![Voorzichtig]( "Voorzichtig")
Gebruik geen onnodige kracht bij het plaatsen van de PSU. Dit kan de connectoren aan de achterkant van de PSU en op het middenvlak beschadigen. - Sluit het uiteinde van het netsnoer aan op de stroomaansluiting op de PSU.
- Steek het AC-netsnoer in een stroombron, zoals een stopcontact of stekkerdoos.
Wanneer u de stroom inschakelt, gaan zowel de AC OK LED op de PSU als de Power LED (Stroom LED) van de switch die is gekoppeld aan de voedingsbay branden. Als deze LED's niet branden, controleer dan of het netsnoer correct is aangesloten en of de stroombron goed is.
Technische specificaties van het apparaat
De volgende tabel geeft de technische specificaties voor de PSU's.
| Specificatie | APS150W | APS250W | APS550W | APS1000W |
| AC input | 100–27V ~3A 50–60 Hz of 200–240V ~1.5A 50–60 Hz | 100–240V ~3.5–2A 50–60 Hz | 100–240V ~9–4A 50–60 Hz | 100–127V ~9.9A 50–60 Hz of 200–240V ~7.8A 50–60 Hz |
| DC output | +12V 12.5A | +12V 20A +12 VSB 1A | +54V 10.95A +12 VSB 2.08A | 56V 12.12A +12 VSB 1.8A @ 100–127V 56V 17.35A +12 VSB 2.4A @ 200–240V |
| Dimensions (H x W x D) | 1.5 x 2.0 x 7.3 in. (39 x 50.5 x 185 mm) | 1.5 x 2.9 x 7.3 in. (39 x 74 x 185 mm) | 1.64 x 3.6 x 8.65 in. (39.3 x 86.36 x 207.56 mm) | 1.64 x 3.6 x 8.65 in. (39.3 x 86.36 x 207.56 mm) |
| Operating temperature | –5 to 50ºC (23 to 122ºF) | 0 to 50ºC (32 to 122ºF) | 0 to 55ºC (32 to 131ºF) | |
| Operating relative humidity | Up to 95% noncondensing | 5% to 95% noncondensing | ||
| Operating altitude level | Below 5,000 m above sea level | Below 3,000 m above sea level | ||
| Storage temperature | –40 to 70ºC (–40 to 158ºF) | –40 to 85ºC (–40 to 185ºF) | ||
| Storage altitude level | Below 15,000 m above sea level | |||
| Safety compliance |
| |||
| EMC compliance |
| |||
| MTBF | 4,534,733 hrs (~517 years) @ 25ºC | 160,000 hrs (~18.3 years) @ 25ºC | 1,708,756 hrs (~195 years) @ 25ºC | 1,272,908 hrs (~145 years) @ 25ºC |
Ondersteuning
Bedankt voor de aankoop van dit NETGEAR-product. U kunt www.netgear.com/support bezoeken om uw product te registreren, hulp te krijgen, toegang te krijgen tot de nieuwste downloads en gebruikershandleidingen en lid te worden van onze community. We raden u aan om alleen officiële NETGEAR-ondersteuningsbronnen te gebruiken.
Ga voor de actuele EU-conformiteitsverklaring naar http://support.netgear.com/app/answers/detail/a_id/11621/.
Ga voor informatie over de naleving van de regelgeving naar http://www.netgear.com/about/regulatory/.
Raadpleeg het document over de naleving van de regelgeving voordat u de voeding aansluit.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134, USA
© NETGEAR, Inc., NETGEAR en het NETGEAR-logo zijn handelsmerken van NETGEAR, Inc. Alle niet-NETGEAR-handelsmerken worden uitsluitend gebruikt ter referentie.
