Saramonic SmartRig+ Tweekanaals microfoon- & gitaarinterface handleiding

Inhoud

Tweekanaals microfoon- & gitaarinterface Voor DSLR-camera's, camcorders, iOS- en Android-apparaten

Algemene introductie

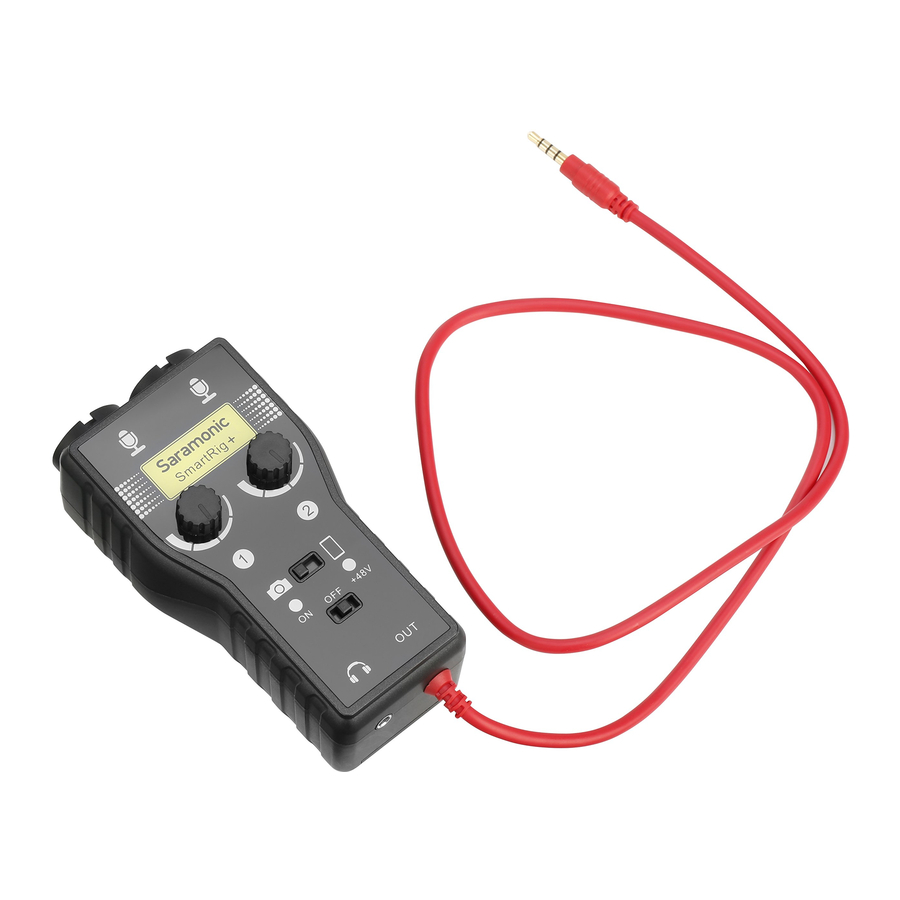

De Saramonic SmartRig+ is een microfoon-/gitaarinterface voor het opnemen van geluid.

Hiermee kunt u professionele microfoons/gitaren aansluiten om muziek te maken met uw iPhone, iPad, iPod touch en Android-apparaten, of audio van hoge kwaliteit opnemen op uw DSLR-camera's en camcorders.

De SmartRig+ maakt uw opnamewerk veel gemakkelijker. Hij biedt 48V fantoomvoeding voor microfoons en een 3,5 mm hoofdtelefoonuitgang voor real-time monitoring. De twee gain-bedieningsknoppen maken het gemakkelijk om nauwkeurige niveaus in te stellen.

Hoogtepunten

  • Twee XLR-microfooningangen
  • Twee 1/4" (6,35 mm) gitaaringangen
  • Twee 1/8" (3,5 mm) ingangen
  • Mono/Stereo-schakelaar (M/S)
  • Camera/telefoonschakelaar
  • +48V fantoomvoeding
  • 3,5 mm hoofdtelefoonuitgang voor monitoring
  • Gain-regeling

Specificaties

Frequentierespons 20 Hz tot 20 Khz, +/-0,5 dB
THD minder dan 0,01% @ 1 kHz, -30 dBu ingang
SNR 80 dB @ 1 kHz, -30 dBu ingang
Ingang 1 1x XLR-microfooningang
1 x 1/4" (6,35 mm) gitaaringang
1 x 1/8" (3,5 mm) ingang"
Ingang 2 1 x XLR-microfooningang
1 x 1/4" (6,35 mm) gitaaringang
1 x 1/8" (3,5 mm) ingang"
Uitgang 1 x 1/8" (3,5 mm) CAB LINE
Telefoon UIT 1 x 1/8" (3,5 mm) jack
Gain +20 dB tot -∞
Fantoomvoeding 48V-voedingen
Stroomvereisten 9V alkaline- of lithiumbatterij
Afmetingen L 120 x B 40 x H 40 mm
Gewicht 130 g (exclusief batterij)

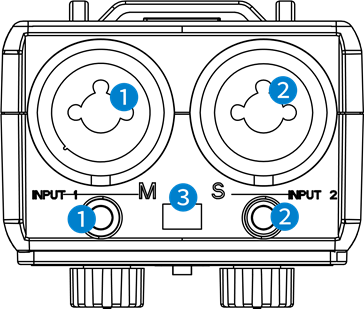

Productstructuur

Productstructuur

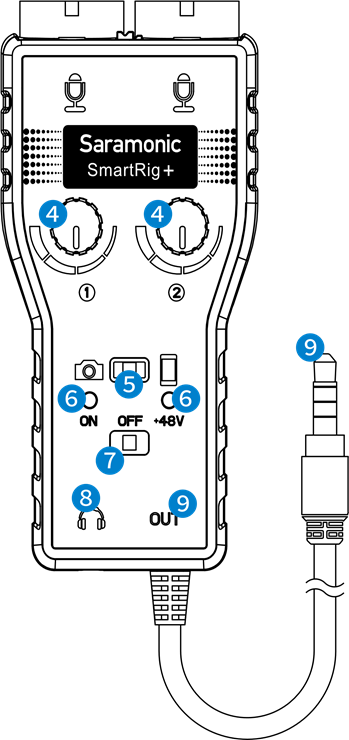

Overzicht - Deel 1

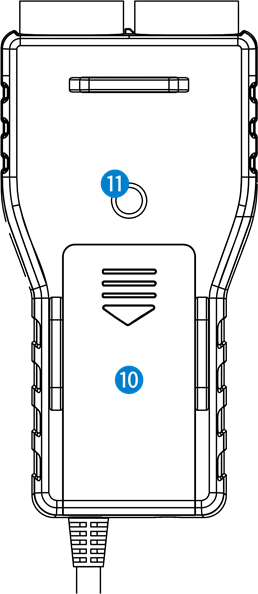

Overzicht - Deel 2

Ingang 1:
Voor microfoon:
Eén gebalanceerde XLR-ingang
Eén 1/8" (3,5 mm) mono-ingang

Voor gitaar:
Eén 1/4" (6,35 mm) mono-standaardingang

Ingang 2:
Voor microfoon:
Eén gebalanceerde XLR-ingang
Eén 1/8" (3,5 mm) mono-ingang

Voor gitaar:
Eén 1/4" (6,35 mm) mono-standaardingang

Opmerking: Andere instrumenten met een 1/4'' (6,35 mm) ingangsconnector kunnen ook worden gebruikt met de SmartRig+.

M/S-schakelaar
Selecteer de mono/stereo-uitvoermodus
Gebruik bij opname op één kanaal de mono (M) instelling. Het signaal wordt naar zowel het linker- als het rechterkanaal gestuurd. Gebruik bij opname op twee kanalen de stereo (S) instelling. Het niveau van elk kanaal kan afzonderlijk worden geregeld.

en Bedieningsknoppen
Pas het signaalniveau van elk kanaal aan de optimale opnameniveaus aan.
Knop regelt het volume van ingangsgroep 1 en knop is voor ingangsgroep 2.

Camera/telefoonschakelaar
Wanneer u verbinding maakt met een camera, schuift u naar .
Wanneer u verbinding maakt met een smartphone, schuift u naar .

LED-indicator
Wanneer u de SmartRig+ inschakelt, brandt de groene indicator.
Wanneer u +48V fantoomvoeding kiest, branden de rode en groene indicatoren beide.
Als de batterij bijna leeg is, zijn de rode en groene indicatoren zwak.

AAN/UIT/+48V-schakelaar
Selecteer de AAN/UIT-schakelaar om de SmartRig+ in/uit te schakelen.
Selecteer +48V fantoomvoeding voor microfoons die fantoomvoeding nodig hebben om te werken.
Let op: alleen de XLR-ingangen bieden +48V fantoomvoeding, de 1/8" (3,5 mm) microfooningangen bieden geen +48V fantoomvoeding.

Hoofdtelefoonaansluiting
Bewaak de audio van ingangen.

Uitgang
1/8" (3,5 mm) uitgangskabel naar smartphone/camera.

Batterijcompartiment
Werkt op één 9V alkaline- of lithiumbatterij (niet meegeleverd).

1/4" vrouwelijke schroef

Snelstartgids

  1. Plaats een 9V-batterij. Schuif de batterijklep voorzichtig in de richting van de pijl aan de achterkant van het apparaat. Plaats de batterij met de "+" positieve pool op één lijn met de "+" indicator op het batterijcompartiment.
  2. Sluit uw microfoons aan op de XLR-ingangen of 3,5 mm-ingangen, of sluit gitaren aan op de 1/4" (6,35 mm)-ingangen.
  3. Stel de M/S-schakelaar in
    Als u op één kanaal opneemt, schakelt u over naar de mono (M)-instelling. Het signaal wordt naar zowel het linker- als het rechterkanaal gestuurd.
    Als u op twee kanalen opneemt, schakelt u over naar de stereo (S)-instelling. Het niveau van elk kanaal kan afzonderlijk worden geregeld.
  4. Stel de camera/telefoonschakelaar in
    Wanneer u verbinding maakt met een camera, schuift u naar , en sluit u de SmartRig+ aan op de MIC-ingang van uw camera.
    Wanneer u verbinding maakt met een iOS/Android-apparaat, schuift u naar , en sluit u de SmartRig+ aan op de hoofdtelefoonaansluiting van uw iOS/Android-apparaat.
  5. Wanneer u verbinding maakt met een iOS/Android-apparaat, downloadt u een professionele opname-app die real-time input/output pass-through ondersteunt en installeert u deze op uw apparaat.
  6. Schakel de SmartRig+ in. Schuif de aan/uit-schakelaar in de AAN-stand en de groene indicator brandt.
  7. Als uw microfoon fantoomvoeding nodig heeft, schuift u de aan/uit-schakelaar in de +48V-stand.
    De rode en groene indicatoren branden beide.
  8. Sluit uw hoofdtelefoon aan op de hoofdtelefoonaansluiting voor het geval u de opname moet volgen.
  9. U bent nu klaar om op te nemen. Pas de twee gain-regelaars flexibel aan om de optimale signaalniveaus te krijgen.

Tips

  • Wees voorzichtig om de fantoomvoeding NIET in te schakelen bij het opnemen met microfoons die niet op fantoomvoeding werken, omdat de stroom deze kan beschadigen.
  • Stel de GAIN goed in tijdens het opnemen. Audio-opname wordt vervormd als de GAIN te hoog of te laag is.
  • Als u echo's hoort bij het gebruik van hoge GAIN-instellingen, verlaag dan het volume van het apparaat met de volumeknop.
  • Als u geen audio hoort tijdens het monitoren, controleer dan of de applicaties die u kiest real-time input/output pass-through ondersteunen.

Compatibiliteit

Compatibel met iPhone/iPad/iPod touch, Android-apparaten, alle DSLR-camera's en camcorders met 3,5 mm microfooningangsaansluiting.

Alle soorten microfoons: dynamisch, ribbon of condensator. Gitaren: alle gitaren met 6,35 mm ingangsaansluiting.

Paklijst

De SmartRig+ ×1

Klittenband ×1

Gebruikershandleiding ×1

Garantiekaart ×1
