X10 Stick-A-Switch SS13A - Slimline Schakelaar Decorator Handleiding

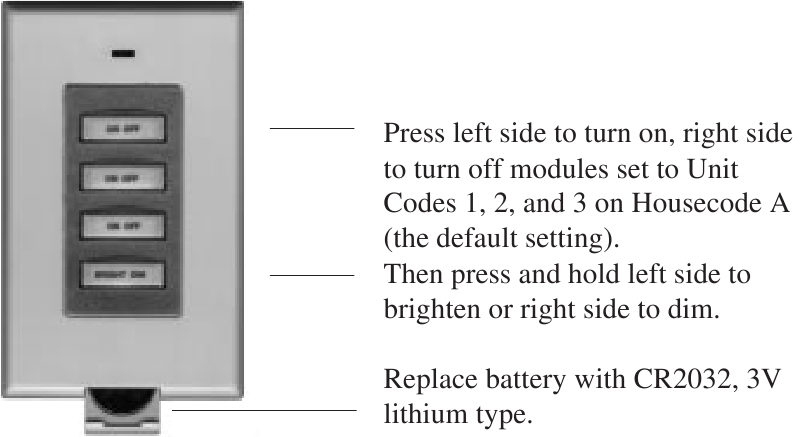

Knoppen
Stick-A-Switch™ (Model SS13A) Installatie- en bedieningsinstructies
De SS13A werkt met de RR501 (onderdeel van de RC5000) en de TM751 (onderdeel van de RC6500). Hiermee kunt u drie afzonderlijk gecodeerde X10 Modules in- en uitschakelen en lampen die zijn aangesloten op Lamp Modules en Wall Switch Modules helderder en dimmer maken. In de standaardstatus (na de eerste keer plaatsen van de batterij) is de SS13A ingesteld op Housecode A. De bovenste drie ON-OFF (AAN-UIT) tuimeltoetsen bedienen modules die zijn ingesteld op Unit Codes 1, 2, 3.
De onderste tuimeltoets maakt lampen die zijn aangesloten op Lamp en Wall Switch Modules helderder en dimmer.
- Sluit een X10 Transceiver (RR501 of TM751, afzonderlijk verkrijgbaar) aan.
- Om X10 Modules in- of uit te schakelen die zijn ingesteld op Unit Codes 1, 2 of 3 (op Housecode A) drukt u op de linker- of rechterkant van de eerste, tweede of derde tuimeltoets. Om Lamp Modules of Wall Switch Modules helderder of dimmer te maken, drukt u eerst op de nummerknop en houdt u vervolgens de linker- of rechterkant van de onderste tuimeltoets ingedrukt. Bevestig de SS13A aan een muur met dubbelzijdige tape of Velcro™. Als u Modules 1, 2 en 3 op Housecode A wilt bedienen, is dat alles. U hoeft niet verder te lezen.
Om de Housecode te wijzigen
- Houd de eerste (bovenste) ON (AAN) tuimeltoets ingedrukt. De rode LED knippert eenmaal. 3 seconden later knippert de LED de huidige instelling: 1 keer knipperen voor Housecode A, 2 keer knipperen voor B..... 16 keer knipperen voor P.
- Laat de eerste (bovenste) ON (AAN) tuimeltoets los.
- Druk op de eerste (bovenste) ON (AAN) tuimeltoets en laat deze los, het juiste aantal keren voor de House Code die u wilt instellen. Eenmaal voor A, tweemaal voor B, enz. De LED knippert voor elke keer dat u drukt.
![]()
Houd de knop ingedrukt bij uw laatste druk. 3 seconden later knippert de rode LED de nieuwe instelling terug, bijvoorbeeld 3 keer knipperen voor Housecode C. Als u deze programmeervolgorde niet volgt, blijft de LED 1 seconde branden en wordt uw bestaande instelling niet gewijzigd.
Om de Unit Code voor de eerste (bovenste) tuimeltoets te wijzigen
(de tweede en derde tuimelschakelaars zijn altijd één # hoger dan de eerste). d.w.z. als u de eerste tuimeltoets instelt op 6, bedient de tweede tuimeltoets 7 en de derde bedient 8, enz..
- Houd de bovenste OFF (UIT) tuimeltoets ingedrukt. De rode LED knippert eenmaal. 3 seconden later knippert de LED de huidige instelling: 1 keer knipperen voor Unit Code 1, 2 keer knipperen voor 2, 16 keer knipperen voor 16.
- Laat de bovenste OFF (UIT) tuimeltoets los.
- Druk op de bovenste OFF (UIT) tuimeltoets en laat deze los, het juiste aantal keren voor de Unit Code die u wilt.
![]()
Houd de toets ingedrukt bij uw laatste druk. 3 seconden later knippert de nieuwe code terug. Als u deze programmeervolgorde niet volgt, blijft de LED 1 seconde branden en wordt uw bestaande instelling niet gewijzigd.
Batterij vervangen
Open de batterijhouder en plaats een CR2032 Lithium 3V batterij. Let op de polariteit.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download X10 Stick-A-Switch SS13A - Slimline Schakelaar Decorator Handleiding
