RocketFish RF-825VA, RF-1025VA - UPS-handleiding

Inhoud van de verpakking

• UPS
• USB-kabel (1)
• Snelstartgids

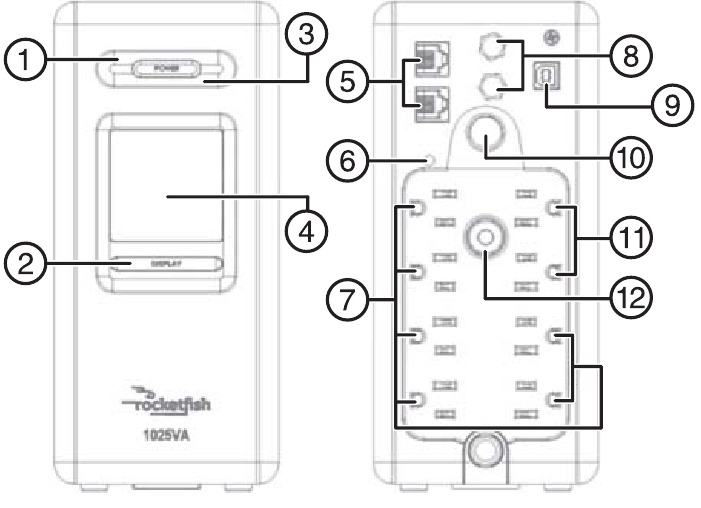

Kenmerken

1. Stroomindicator
   Geeft aan dat de netstroom normaal is en dat de UPS-stopcontacten stroom leveren zonder pieken en spanningspieken.
2. LCD-schakelaar/selectieschakelaar
   Gebruik om de LCD-modus te selecteren, die de ingangsspanning, uitgangsspanning en geschatte looptijd (op batterijvoeding) kan weergeven. De schakelfrequentie is ingesteld op één keer per seconde. Als u de schakelaar langer dan twee seconden ingedrukt houdt terwijl de UPS op batterijvoeding werkt, wordt de waarschuwingszoemer uitgeschakeld.

3. Aan/uit-schakelaar
   Schakelt de UPS in of uit.
4. Display
   Een intelligente LCD met hoge resolutie die alle UPS-statusinformatie weergeeft met behulp van pictogrammen en berichten. Zie "LCD-indicatoren" voor meer informatie.
5. Netwerklijn overspanningsbeveiligingsaansluitingen
   Bescherm elke standaard modem-, fax- of telefoonlijn.
6. Indicator elektrische bedradingsfout
   Geeft een bedradingsprobleem aan, zoals een slechte of ontbrekende aarding. Als deze indicator brandt, koppelt u alle elektrische apparatuur los van het stopcontact en laat u een elektricien controleren of het stopcontact correct is aangesloten. De UPS biedt alleen overspanningsbeveiliging wanneer deze is aangesloten op een geaard en correct bedraad stopcontact.
7. Batterij- en overspanningsbeveiligde stopcontacten (x6)
   Zes batterijgevoede/overspanningsbeveiligde stopcontacten om een tijdelijke, ononderbroken werking van uw apparatuur tijdens een stroomstoring te garanderen.
8. Coax/kabel/DSS overspanningsbeveiligingsaansluitingen (x2)
   Bescherm elke kabelmodem, kabelconverter of satellietontvanger.
9. USB-poort Biedt een verbinding met de computer, waardoor de UPS kan werken met de energiebeheertoepassingen van Windows Vista en Windows 7, Mac OS X en Linux.
10. Aan/uit-knop voor verlichting (alleen RF-1025VA)
    Schakelt de verlichting in en uit.
11. Overspanningsbeveiligde stopcontacten (x2)
    Twee stopcontacten met alleen overspanningsbeveiliging.
12. Stroomonderbreker
    Biedt bescherming tegen overbelasting en kortsluiting.

Uw UPS installeren

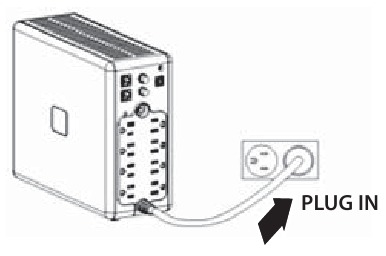

1. Steek uw UPS in een stopcontact. Laad de batterij minstens 8 uur op voordat u een zelftest uitvoert.

2. Schakel de UPS uit en trek de stekker eruit. Sluit vervolgens uw computer, monitor en andere randapparatuur die een batterijback-up vereisen aan op de stopcontacten met batterijvoeding.
3. Sluit de andere randapparatuur (zoals scanners en luidsprekers) aan op de fulltime overspanningsbeveiligingsstopcontacten. Sluit geen laserprinter, papierversnipperaar, kopieerapparaat, kachel, stofzuiger, dompelpomp of ander groot elektrisch apparaat aan op de batterij- en overspanningsbeveiligde stopcontacten. De energiebehoefte van deze apparaten zal de UPS overbelasten en mogelijk beschadigen.
4. Om een netwerkverbinding te beschermen tegen spanningspieken, sluit u een netwerkkabel aan op de IN-aansluiting van de UPS en sluit u vervolgens een netwerkkabel aan van de OUT-aansluiting op de UPS naar het netwerkapparaat.

5. Steek de UPS in een geaard stopcontact met 2 polen en 3 draden. Zorg ervoor dat het stopcontact wordt beschermd door een zekering of stroomonderbreker en geen apparatuur met een grote elektrische vraag bedient (zoals airconditioners, koelkasten en kopieerapparaten). Het gebruik van verlengsnoeren, stekkerdozen en overspanningsbeveiligingen maakt uw garantie ongeldig.
6. Druk op de aan/uit-schakelaar om de UPS in te schakelen. De stroomindicator gaat branden en de UPS piept twee keer.

Uw UPS gebruiken

Zorg er bij het aansluiten van apparatuur op uw UPS altijd voor dat u de UPS niet overbelast.

• Zorg ervoor dat de apparatuur die op de UPS is aangesloten de nominale capaciteit van de UPS niet overschrijdt (450 W voor RF-825VA, 600 W voor RF-1025VA). Als de nominale capaciteit van de UPS wordt overschreden, kan er een overbelastingssituatie ontstaan waardoor de UPS wordt uitgeschakeld of de stroomonderbreker wordt geactiveerd.
• Als u een computer op de UPS aansluit, houd er dan rekening mee dat veel factoren de energiebehoefte van de computer kunnen beïnvloeden. Voor optimale systeemprestaties houdt u de belasting onder 80% van de nominale capaciteit van de UPS.
• Als een elektrische overbelasting wordt gedetecteerd, klinkt er een alarm en geeft de UPS een lange pieptoon. Om dit te verhelpen, schakelt u de UPS uit en trekt u minstens één apparaat los van de stopcontacten met batterijvoeding. Zorg ervoor dat de stroomonderbreker is ingeschakeld en schakel vervolgens de UPS in.

Uw UPS onderhouden

• Om een optimale batterijlading te behouden, laat u de UPS altijd aangesloten op een stopcontact.
• Om de UPS voor langere tijd op te bergen, bedek hem dan en berg hem op met een volledig opgeladen batterij. Tijdens de opslag moet de batterij om de drie maanden worden opgeladen om een optimale levensduur van de batterij te garanderen.

De batterij vervangen

•
  Explosiegevaar als de batterij wordt vervangen door een onjuist type. Vervang de batterijen alleen door batterijen met hetzelfde onderdeelnummer.
  Gebruik voor RF-825VA batterij HR1234W. 12V, maximaal 8,5 ampère-uur.
  Gebruik voor RF-1025VA batterij HR9-12. 12V, maximaal 9 ampère-uur.
• Gevaar voor elektrische schokken. Verwijder vóór het vervangen van de batterijen geleidende sieraden, zoals kettingen, polshorloges en ringen. Hoge energie door geleidende materialen kan ernstige brandwonden veroorzaken.
• Om elektrische schokken te voorkomen, moet u bij het vervangen van een batterij een schroevendraaier gebruiken om de schroeven van het batterijklepje te verwijderen. U moet ook het batterijcompartiment sluiten met een schroevendraaier om de schroeven vast te draaien.
• Gooi batterijen niet in vuur. De batterijen kunnen exploderen en letsel veroorzaken.
• Open of vermink batterijen niet. Vrijgekomen materiaal is schadelijk voor de huid en ogen en kan giftig zijn.
• Batterijen worden beschouwd als gevaarlijk afval en moeten correct worden afgevoerd. De meeste retailers die loodzuuraccu's verkopen (zoals die in uw UPS worden gebruikt), verzamelen gebruikte batterijen voor recycling, zoals vereist door de lokale regelgeving.

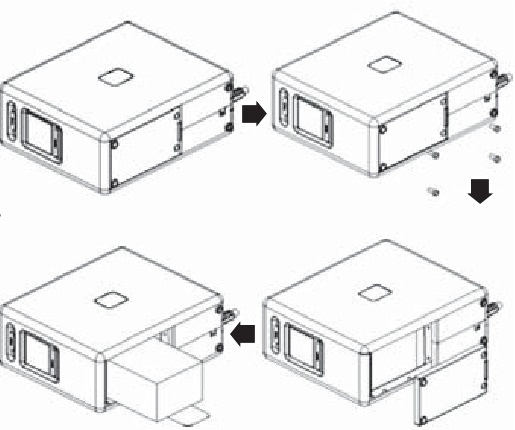

De batterij vervangen:

1. Schakel alle aangesloten apparatuur uit en trek de stekker eruit. Trek vervolgens de stekker van de UPS uit het stopcontact.
2. Draai de UPS ondersteboven.
3. Verwijder de vier schroeven van het batterijklepje met een schroevendraaier en verwijder vervolgens het batterijklepje.
4. Verwijder de batterij.
5. Koppel de batterijdraden los van de batterij.
6. Sluit de rode en zwarte draden van de UPS aan op de draden van dezelfde kleur op de nieuwe batterij.
7. Plaats de batterij in het batterijcompartiment.
8. Plaats het batterijklepje terug en draai de schroeven van het batterijklepje vast met een schroevendraaier.
9. Laad de UPS 8-16 uur op om de batterij volledig op te laden.

LCD-indicatoren

Stroom AAN	Bedradingsfout	Alarm	CONDITIE
Aan	Uit	Uit	Normaal
Aan	Uit	Piep twee keer	Netstroomstoring -De UPS levert elke 30 seconden stroom aan de batterij en overspanningsbeveiliging.
Aan	Uit	Snel piepen elke 1/2 seconde	Netstroomstoring -De UPS levert batterijvoeding. Snel piepen geeft aan dat de UPS bijna leeg is.
Aan	Uit	Constante toon	Batterijoverbelasting -Treedt op wanneer aangesloten apparatuur de vermelde capaciteit van de UPS overschrijdt. Schakel de UPS uit, trek minstens één apparaat los van de batterijstopcontacten, wacht 10 seconden, reset de stroomonderbreker en schakel de eenheid in.
Aan/uit	Aan	Geen	Elektrische bedradingsfout -Dit geeft een bedradingsprobleem aan met het stopcontact, zoals een slechte aarding, ontbrekende aarding of omgekeerde bedrading. Koppel alle elektrische apparatuur los van het stopcontact en laat een elektricien het stopcontact controleren om een correcte bedrading te garanderen.

Probleemoplossing

Aanvullende informatie over probleemoplossing is te vinden op www.rocketfishproducts.com.

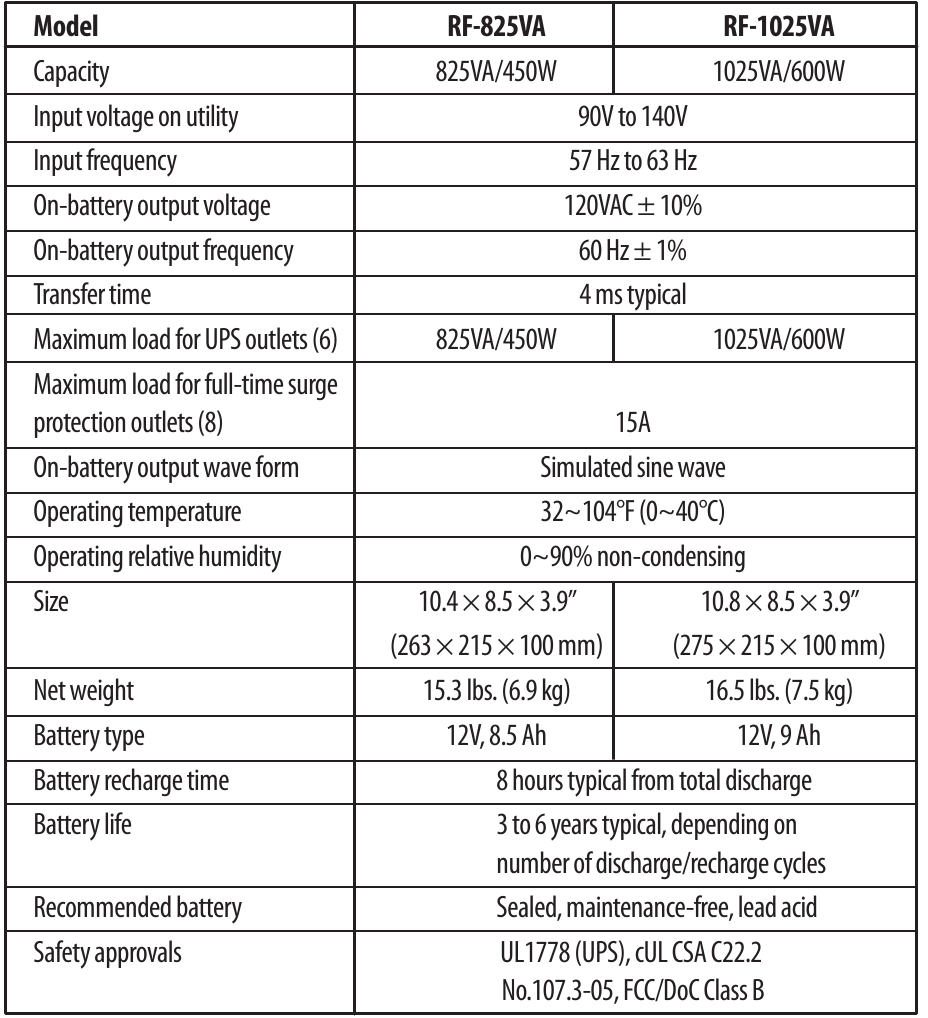

Specificaties

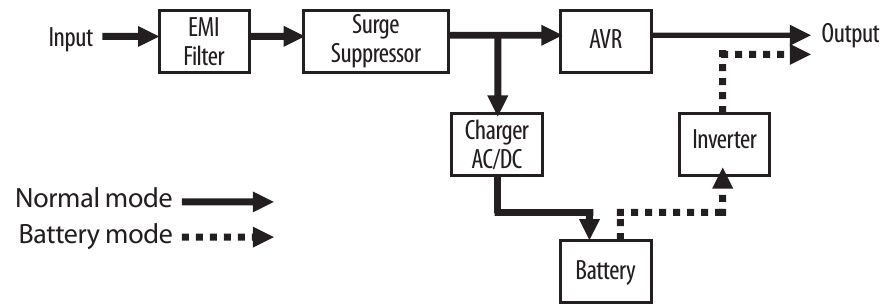

Blokdiagram systeemfunctie

GreenPower UPS™-technologie

Geavanceerde, energiebesparende, gepatenteerde bypass-technologie:
Gepatenteerde GreenPower UPS met bypass-technologie verlaagt de energiekosten van de UPS tot 75% in vergelijking met conventionele UPS-modellen. Zelfs wanneer de netstroom normaal is, leiden conventionele UPS-modellen de stroom voortdurend door een transformator. In tegenstelling hiermee omzeilen de geavanceerde circuits van een GreenPower UPS onder normale omstandigheden de transformator. Als gevolg hiervan wordt de energie-efficiëntie aanzienlijk verhoogd, terwijl de afvalwarmte wordt verminderd, er minder energie wordt verbruikt en de energiekosten worden verlaagd.
Wanneer een abnormale stroomtoestand optreedt, leidt de GreenPower UPS automatisch stroom door de transformator om de spanning te regelen en "veilige" stroom te leveren. Aangezien de netstroom meer dan 88% van de tijd normaal is, werkt de GreenPower UPS voornamelijk in de efficiënte bypass-modus.
De GreenPower UPS wordt ook vervaardigd in overeenstemming met de Restriction on Hazardous Substances (RoHS)-richtlijn, waardoor het een van de meest milieuvriendelijke UPS-apparaten op de markt is.

Beperkte garantie van drie jaar

Ga naar www.rocketfishproducts.com voor meer informatie.
© 2009 Best Buy Enterprise Services, Inc. Gedistribueerd door Best Buy Purchasing, LLC 7601 Penn Avenue South, Richfield, MN USA 55423-3645
