INTRODUCTIE

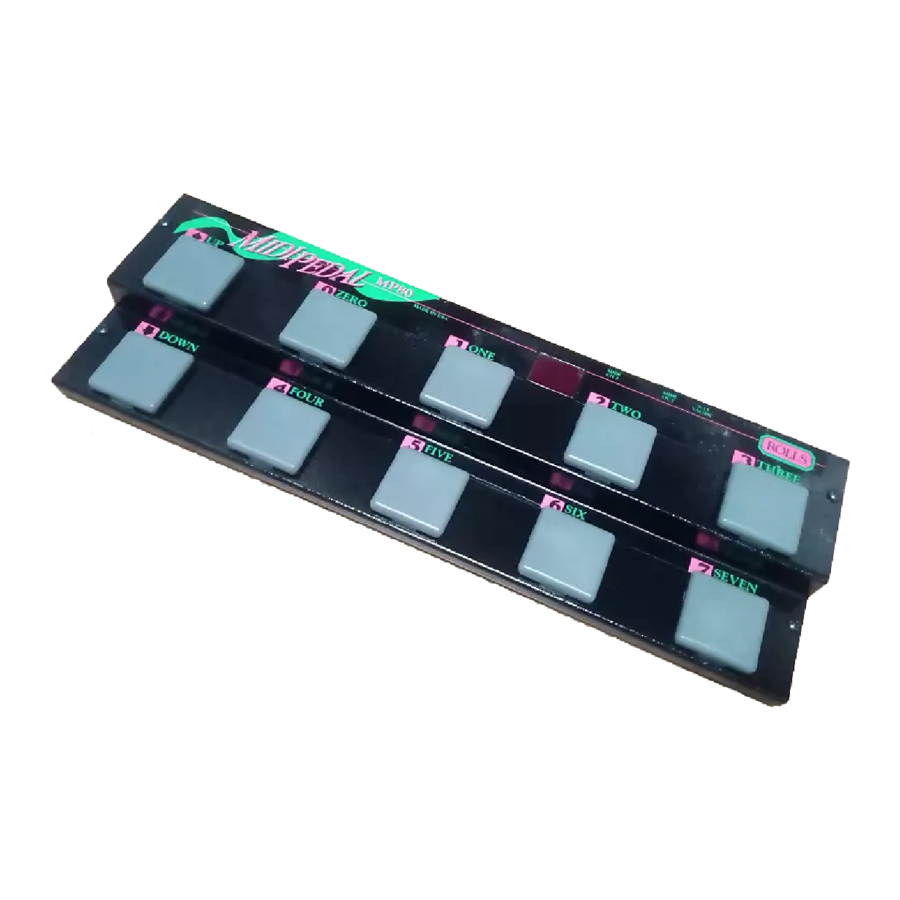

Dank u voor de aankoop van de ROLLS MP80 Midi Pedaal, deze is ontworpen om blijvende waarde en bruikbaarheid te bieden. MIDI biedt standaardisatie waarmee veel fabrikanten producten kunnen maken die met elkaar kunnen communiceren. Het heeft veel gemeen met de RS232 voor computerdata, behalve dat MIDI beter doordacht is en meer een echte standaard is. MIDI wordt ondersteund voor alle populaire computers, en hardware- en softwareondersteuning nemen dagelijks toe. Omdat het zo breed wordt ondersteund, wordt MIDI nu ook gebruikt voor sommige niet-muzikale toepassingen. De ROLLS MP80 is een controller voor het verzenden van MIDI-programmawijzigingsinformatie op een van de 16 MIDI-kanalen. Dit gebeurt in 10 banken (of groepen) van 8 patches (of presets). Het 2-cijferige display toont de bank- en patchnummers en is niet noodzakelijk gelijk aan het MIDI-programmanummer dat wordt geopend. Het linkercijfer is het banknummer en het rechter is het patchnummer (of presetnummer). Het exacte MIDI-programmanummer kan worden gevonden met de formule (banknummer + 1) X (patchnummer + 1) = MIDI-programmanummer. Het MIDI-kanaalnummer wordt ingesteld met dipswitches aan de voorkant van het apparaat, switches 1 - 4 uit is MIDI-kanaal 1, switches 5 & 6 worden op dit moment niet gebruikt. De "UP" (OMHOOG) en "DOWN" (OMLAAG) knoppen selecteren de gewenste bank (0 - 9), maar MIDI-informatie wordt alleen verzonden wanneer een patchknop (0 tot en met 7) wordt ingedrukt.
INSTALLATIE
Sluit een voeding van 7 tot 15 volt AC of DC aan op de voedingsconnector aan de voorkant van de MP80, of hij kan fantoomgevoed worden via de MIDI-connector. Hoewel er geen standaard is voor MIDI-fantoomvoeding, is er een conventie van pin 1 als aarde en pin 3 als spanningvoerend, de MP80 kan fantoomgevoed worden door 7 tot 25 VDC @ 50 ma. op die pinnen. Verbind de MIDI OUT op de MP80 met een standaard MIDI-kabel met de MIDI IN op het apparaat dat moet worden bediend. Hij kan op de vloer worden gebruikt en met de voet worden bediend, of bovenop een keyboard worden geplaatst voor gemakkelijke toegang met de hand. De MP80 is zo ontworpen dat hij in een extra ruimte in een 19-inch audiorek kan worden opgeborgen.
HET APPARAAT GEBRUIKEN
Aangezien de MP80 is georganiseerd in groepen banken, kan enige programmering van het apparaat dat wordt bediend in patchgroepen van 8 het heel gemakkelijk maken om veelgebruikte geluiden te bereiken. Wanneer de MP80 voor het eerst wordt ingeschakeld, is het bankcijfer soms leeg, druk gewoon op de "up" (OMHOOG) knop totdat het oplicht. De MP80 volgt het MIDI-standaardprotocol en werkt met elk MIDI-bestuurbaar apparaat. Zorg ervoor dat de MIDI-kanaalnummers overeenkomen, zodat beide apparaten op hetzelfde kanaal "praten", de meeste MIDI-bestuurbare apparaten hebben een omni- of all-channel-modus, die soms kan worden gebruikt om kanaalverwarring te voorkomen.
HET MIDI-KANAALNUMMER INSTELLEN
Het MIDI-kanaal wordt ingesteld met DIP-switches 1-4 aan de voorkant van de MP80 in binaire codering, alles uit = ch 1 alles aan = ch 16. Omlaag = aan
| CH # | AAN | UIT | CH # | AAN | UIT |
| 1 | 1,2,3,4 | 9 | 4 | 1,2,3 | |
| 2 | 1 | 2,3,4 | 10 | 1,4 | 2,3 |
| 3 | 2 | 1,3,4 | 11 | 2,4 | 1,3 |
| 4 | 1,2 | 3,4 | 12 | 1,2,4 | 3 |
| 5 | 3 | 1,2,4 | 13 | 3,4 | 1,2 |
| 6 | 1,3 | 2,4 | 14 | 1,3,4 | 2 |
| 7 | 2,3 | 1,4 | 15 | 2,3,4 | 1 |
| 8 | 1,2,3 | 4 | 16 | 1,2,3,4 |
SPECIFICATIES
| Afmetingen | 15" X 5" X 1.5" (381 X 127 X 27 MM) |
| Gewicht | 3 lbs. (1.4 kg) |
| Stroomvereiste | 7 tot 15 VAC/VDC 50 ma 2.0 mm cntr pin DC jack |
| Fantoomvoeding | 7 tot 25 VDC 50 ma pin 1 neg, pin 3 positief |
| Display | 2-cijferig rood.56" high efficiency |
| Switches | 10 high rel. ROLLS switches 1.000.000 cy. levensduur |
| Output | MIDI programmawijziging met kanaal, 5 pin DIN |
| Chassis | 20 guage zwart staal |
