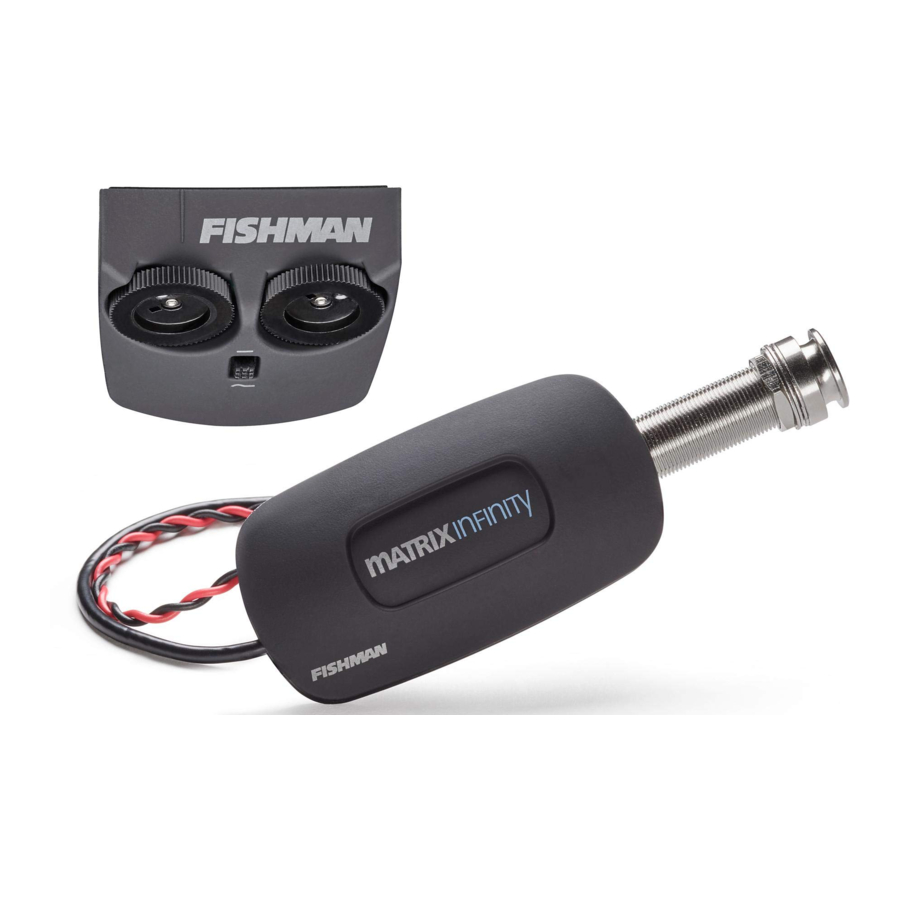

Fishman MATRIX INFINITY - Installatiehandleiding voorversterker

Lees dit eerst!

Installatie van dit product is een eenvoudige procedure, maar we raden deze klus alleen aan als u een ervaren reparatietechnicus bent.

Vereisten

Zadelgleuf:
Minimale lengte zadelgleuf: 2,775" (70,48 mm)
Maximale E tot E snaarafstand bij zadel: 2,5" (63,5 mm)
Breedte brede formaat: .125" (3,17 mm)
Breedte smalle formaat: .094" (2,39 mm)

Voorbereiding

1. Vergroot het gat van de eindpin tot 15⁄32" (11,9 mm) om plaats te bieden aan de eindpin-jack.
2. Boor een gat van 3⁄32" (2,4 mm) in de zadelgleuf voor de pickup-draad, niet minder dan .100" (2,5 mm) van de dichtstbijzijnde snaar.

Standaard installatie

Raadpleeg de installatieopties hieronder voordat u de Volume- en Toonregelaars monteert voor nylon snaarinstrumenten of installatie zonder de bedieningsmodule.

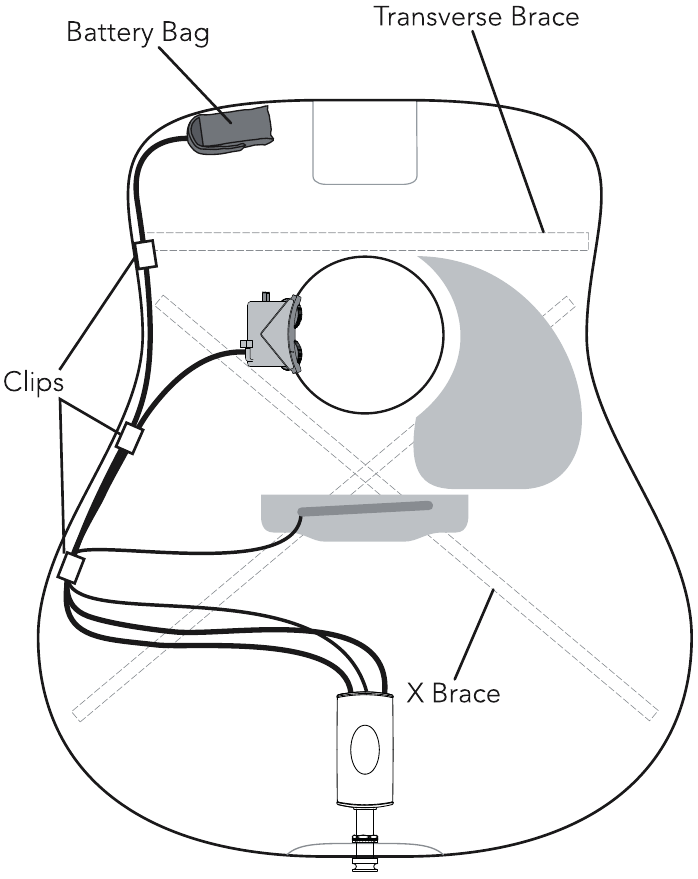

1. Test het gebied waar u de Volume- en Toonregelmodule gaat monteren. Plaats de module gelijk met de rand van het klankgat, aan de baskant, tussen de dwarse versteviging en de x-versteviging aan de baskant (afbeelding 1).

   Afbeelding 1
2. Verwijder eventuele lak en/of polijstmiddel uit dit gebied met fijn schuurpapier. Reinig dit oppervlak met een alcoholdoekje of een wattenstaafje bevochtigd met ontsmettingsalcohol. Laat drogen.
   Opmerking: Voor de sterkste hechting raden we aan om nu een primer/sealer op waterbasis aan te brengen op het kale hout in het klankgat. Laat de primer/sealer drogen voordat u verdergaat.
3. Trek de beschermfolie aan de onderkant van de voorversterkermodule los en bevestig de voorversterker aan de onderkant van het klankgat. Oefen gelijkmatige, constante druk uit op de module om de lijm te fixeren. De lijm bereikt maximale hechting na 24 uur.
4. Installeer de pickup volgens de Acoustic Matrix installatie-instructies.

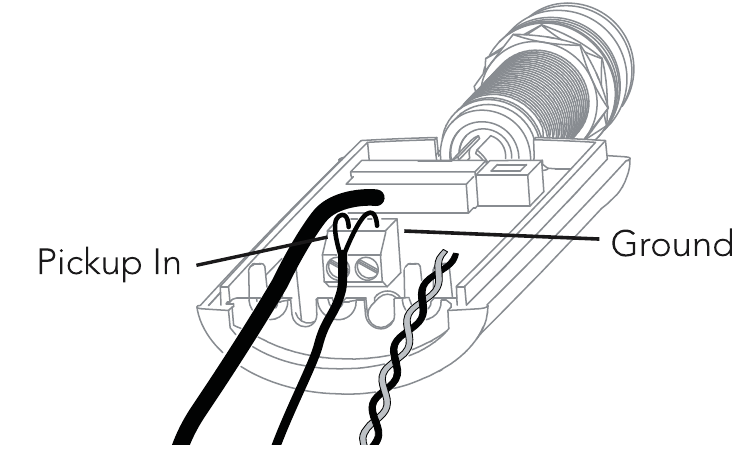

5. Open de behuizing van de voorversterker door de enkele schroef los te draaien aan de kant tegenover het Matrix Infi nty-logo. Draai de voorversterker om zodat de printplaat in de plastic behuizing blijft (afbeelding 2).

   Afbeelding 2
6. Bevestig de pickup-draden aan de klemmenstrook op de voorversterkermodule. De signaaldraad gaat naar de klem gemarkeerd met "IN" en de schilddraad gaat naar de "GND"-klem. Draai de schroeven op de klemmenstrook vast om de draden vast te zetten. Kort de pickup-draad niet in.
7. Plaats de achterkant van de voorversterker terug en zorg ervoor dat de draden niet bekneld raken door plastic onderdelen. De behuizing moet gemakkelijk stevig vastklikken wanneer de schroef wordt teruggeplaatst.
8. Zet de draden in het instrument vast met de meegeleverde clips met zelfklevende achterkant (afbeelding 1). Reinig het kale houten oppervlak waar u de clips gaat bevestigen. Gebruik een alcoholdoekje of een wattenstaafje bevochtigd met ontsmettingsalcohol.

Batterijzak

Installeer de batterijzak op of nabij het nekblok, zoals weergegeven in afbeelding 1.

1. Reinig het gebied waar u de zak gaat monteren met een alcoholdoekje of een wattenstaafje bevochtigd met ontsmettingsalcohol. Laat drogen.
2. Trek de plastic folie van de klittenband en bevestig de zak op de gekozen locatie.
3. Maak de zak voorzichtig los van de klittenband. Om de lijm te fixeren, polijst u het hele gebied van de patch, vooral de randen.
4. Plaats een 9V alkaline- of lithiumbatterij. Stop de batterij in de zak en bevestig deze opnieuw aan de klittenband. De lijm onder de klittenband heeft 24 uur nodig om een ​​volledige hechting te bereiken, dus wees voorzichtig om de lijm niet te belasten als u de batterijzak na de eerste installatie verwijdert.

Installatie opties

Nylon snaar gitaar bevestiging

Er wordt een optionele bedieningsmodulehouder meegeleverd in de verpakking voor gebruik met nylon snaargitaren waarvan de verstevigingspatronen de standaard bevestiging kunnen verstoren. Om dit te installeren:

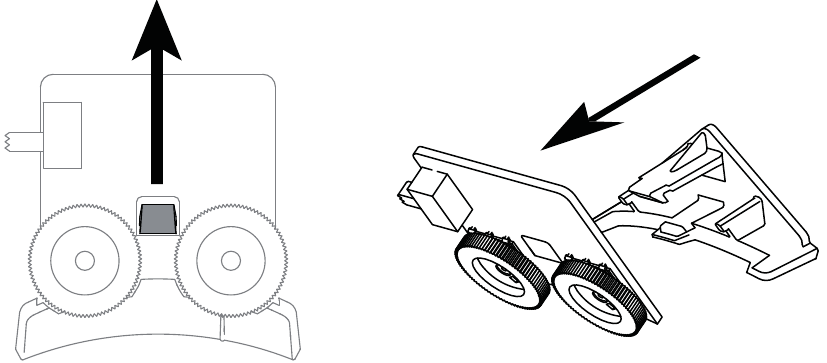

1. Duw de borgpal voorzichtig terug en wiebel de printplaat van de bedieningsmodule weg van de plastic houder, zoals weergegeven in afbeelding 3.

   Afbeelding 3

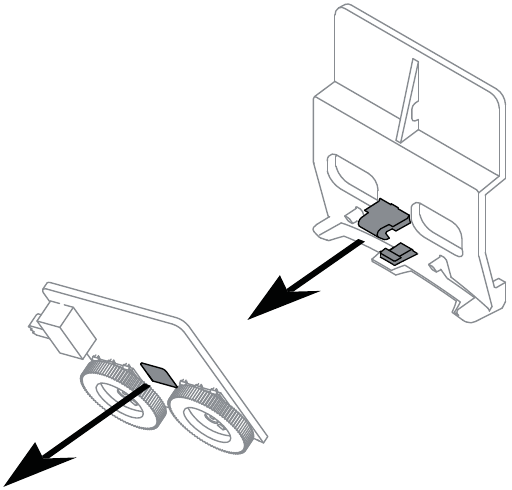

2. Zoek de meegeleverde nylon snaar gitaar bevestiging en klik deze op zijn plaats, zoals weergegeven in afbeelding 4.

   Afbeelding 4

Installatie zonder bedieningselementen

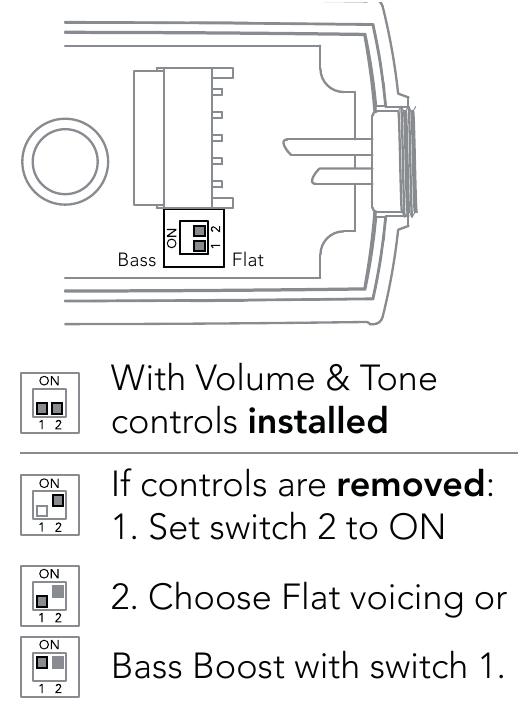

Bij normale installaties wordt de Volume- en Toonregelmodule in het klankgat geïnstalleerd. Optioneel kan de infinity-voorversterker zonder deze bedieningselementen worden geïnstalleerd, maar dit vereist dat de op de printplaat gemonteerde schakelaars op de juiste manier worden ingesteld, zoals weergegeven in afbeelding 5.

1. Om de bedieningsmodule te verwijderen, opent u de Infinity-voorversterkerbehuizing en trekt u voorzichtig de kabel en connector van de bedieningsmodule weg van de op de printplaat gemonteerde connector.
2. Gebruik de schakelaar gemarkeerd met een "1" om een ​​basboost ("ON" (Aan) positie) of de vlakke instelling te selecteren.
3. Zet de schakelaar gemarkeerd met een "2" op de "ON" (Aan) positie. Hierdoor kan de voorversterker correct werken zonder de bedieningsmodule op zijn plaats.

Tweede pickup bron optie

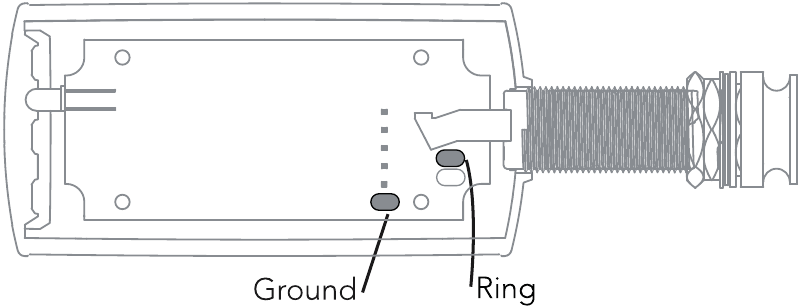

Een tweede bron, zoals een microfoon of magnetische klankgatpickup, kan worden toegevoegd (afbeelding 6).

De output verschijnt op de ringaansluiting wanneer een tip-ring-sleeve 1/4" jack wordt ingeplugd.
Raadpleeg voor specifieke bedradingsschema's fishman.com.
