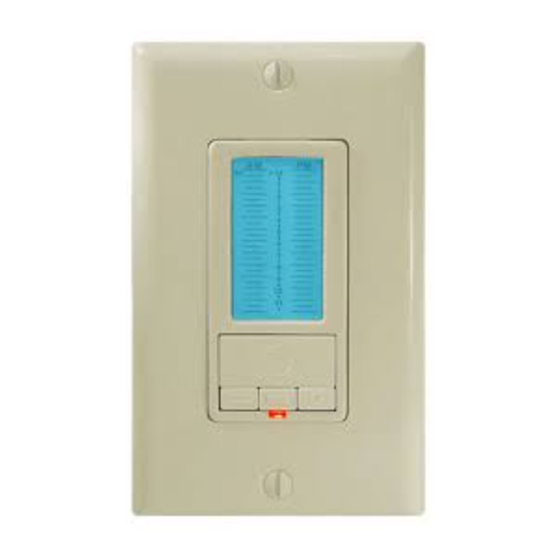

Leviton Decora 6124H - Timer Switch Handleiding
BESCHRIJVING
Lichtregeling is een primaire overweging voor zowel residentieel als commercieel interieurontwerp. Ook energiebesparing is een belangrijk issue geworden voor veel toepassingen. De Leviton Decora-lijn van lichtregelaars is ontworpen met deze ideeën in gedachten. Met de Decora-lijn van lichtregelaars kan de ontwerper en/of installateur de Timer combineren met andere Decora-apparaten, om de designuitstraling van het project te behouden en energie te besparen.
Enkele toepassingen zijn buitenverlichting, afzuigventilatoren, zolderventilatoren, badkamer-warmtelampen, jacuzzi of hot tubs, zwembadmotoren, sproeiers, kantoorverlichting, conciërgeruimtes, enz. Energie wordt bespaard met deze Timer omdat lichten of andere soorten belastingen automatisch worden uitgeschakeld (Shut OFF) volgens de instelling op de Timer.
SPECIFICATIES
Nominaal:
1200W gloeilampen
1200VA Inductief
1 pk-120VAC, 60Hz - UL
3/4 pk-120VAC, 60Hz - CSA
Temperatuur:
Werking: 0°C tot 55°C
Niet-werkend: -10°C tot 85°C
Relatieve vochtigheid:
20% tot 90% (niet-condenserend)

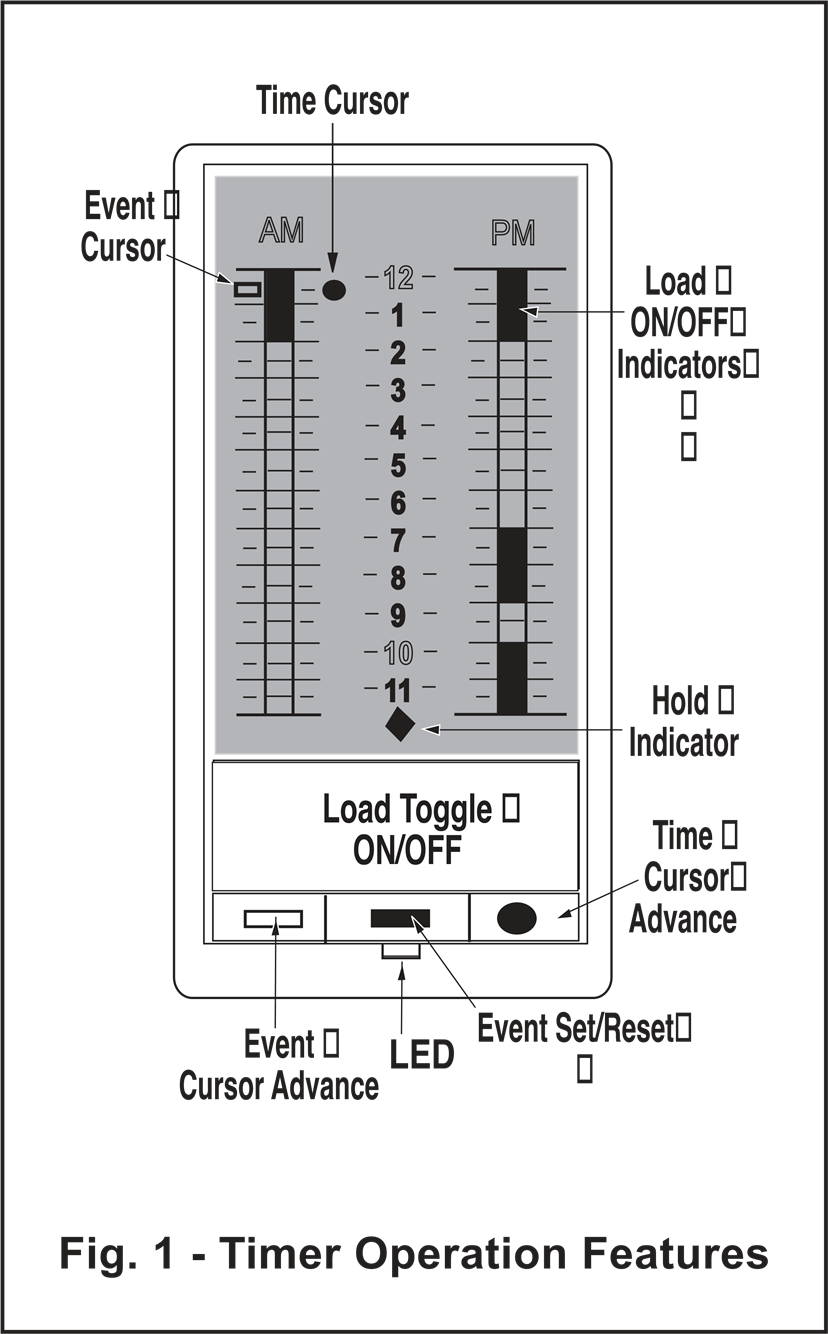

KENMERKEN
Liquid Crystal Display: De LCD (Liquid Crystal Display) geeft alle programmeer- en tijdgegevens weer voor maximale zichtbaarheid. De achtergrondverlichting wordt geactiveerd wanneer een functietoets wordt ingedrukt en blijft 10 seconden AAN (ON). De indeling van de LCD (Liquid Crystal Display) bestaat uit 2 verticale tijdlijnen die de dagelijkse AM- en PM-uren weergeven. Elke balk is verdeeld in 24 segmenten die het schema voor elke periode van een half uur van de dag vertegenwoordigen. Tussen de 2 balken is een schaal afgebeeld die de uren markeert, beginnend bij 12:00 en eindigend bij 11:00.
Event Cursor: Het pictogram van deze aanwijzer is een open rechthoek. Het wijst naar het halfuursegment van de dag dat moet worden ingepland. De aanwijzer wordt verplaatst door op de drukknop Event Cursor Advance te drukken.
Event Cursor Advance: Deze drukknop wordt gebruikt om de Event Cursor te verplaatsen naar het halfuursegment van de dag dat moet worden ingepland. De knop is gemarkeerd met het pictogram Event Cursor. Als u op de drukknop Event Cursor Advance drukt, wordt de Event Cursor bij elke drukbeurt 1 halfuursegment verplaatst. Als u de drukknop ingedrukt houdt, schuift de cursor continu op.
Time Cursor: Het pictogram van deze aanwijzer is een volle cirkel. Het wijst naar het halfuursegment van de dag dat overeenkomt met de werkelijke tijd. De Time Cursor schuift automatisch op om de huidige tijd binnen 30 minuten aan te geven. De aanwijzer wordt verplaatst door op de drukknop Time Cursor Advance te drukken, die hieronder wordt beschreven. Het bewegingspatroon van de Time Cursor wordt beschreven in het gedeelte Cursor Movement.
Time Cursor Advance: Deze drukknop wordt gebruikt om de Time Cursor te verplaatsen naar het halfuursegment van de dag dat overeenkomt met de werkelijke tijd. De knop is gemarkeerd met het pictogram Time Cursor. Als u op de drukknop Time Cursor Advance drukt, wordt de Time Cursor na een eerste vertraging van 1 seconde 1 halfuursegment naar beneden verplaatst. Als u de drukknop ingedrukt houdt, schuift de cursor continu op, één keer per halve seconde. Wanneer de knop wordt losgelaten, wordt de interne klok van de Timer gereset naar het begin van het halfuursegment waarnaar de Time Cursor wijst.
Cursor Movement: De Event Cursor beweegt langs een kolom links van de AM-tijdlijn en rechts van de PM-tijdlijn.
De Time Cursor beweegt langs een kolom rechts van de AM-tijdlijn en links van de PM-tijdlijn.
Bij elke druk op de knoppen Event of Time Cursor Advance verschijnt het corresponderende pictogram één halfuursegment lager (later tijd), waarbij het pictogram in de vorige positie wordt gewist.
Wanneer het pictogram naast het laagste segment van de kolom (11:30) verschijnt, verschijnt het bovenaan de tegenoverliggende kolom bij de volgende druk op de knop.
Event Set/Reset: Deze drukknop wordt gebruikt om een gebeurtenis (het AAN (ON) of UIT (OFF) zetten van de belasting) te programmeren voor het halfuursegment waarnaar de Event Cursor wijst. De knop is gemarkeerd met een massief rechthoekig pictogram. Elke keer dat u op de knop drukt, wordt de toestand omgeschakeld, die op de LCD (Liquid Crystal Display) wordt aangegeven als een zwart of wit vierkant, voor het tijdsegment.
Load ON/OFF Indicators: Een effen zwarte indicator verschijnt wanneer de belasting is geprogrammeerd om AAN (ON) te zijn. De indicator wordt niet weergegeven wanneer de belasting is geprogrammeerd om UIT (OFF) te zijn.
Load Toggle ON/OFF: Als u op deze drukknop drukt, wordt de belasting AAN (ON) of UIT (OFF) gezet, ongeacht de geprogrammeerde toestand. De belasting hervat de geplande reeks aan het begin van de volgende periode van een half uur. Als u de knop 5 seconden nadat de belasting is omgeschakeld ingedrukt houdt, wordt een "hold"-toestand (vasthouden) gestart (d.w.z. de belasting blijft AAN (ON) of UIT (OFF) totdat de hold-toestand handmatig wordt geannuleerd). De HOLD-indicator (vasthouden) wordt op de LCD (Liquid Crystal Display) weergegeven. In de hold-stand annuleert u de hold-toestand door op de drukknop Load Toggle te drukken en verwijdert u de hold-indicator van de LCD (Liquid Crystal Display). De belasting blijft AAN (ON) of UIT (OFF) tot de volgende geplande gebeurtenis.
HOLD indicator: Een pictogram van een effen zwarte ruit wordt op de LCD (Liquid Crystal Display) weergegeven, net boven de knop Load Toggle, wanneer de timer zich in een HOLD-toestand (vasthouden) bevindt.
Load ON/OFF LED: Deze indicator brandt wanneer de belasting AAN (ON) is en UIT (OFF) wanneer de belasting UIT (OFF) is.
Memory: De Timer Switch kan zijn programmaschema en tijd vasthouden tijdens een stroomstoring die minder dan 2 uur duurt. Om geheugenverlies aan te geven, en bij het inschakelen van de stroom bij installatie, knippert de Time Cursor AAN (ON) en UIT (OFF) met een snelheid van ongeveer één keer per halve seconde.
Erase Program: Om het volledige programma te wissen, houdt u de knoppen Event Cursor en Time Cursor 5 seconden tegelijkertijd ingedrukt. Om een aanstaande verwijdering aan te geven, knipperen alle halfuursegmenten vier keer AAN (ON) en UIT (OFF). Aan het einde van het knipperen worden alle halfuursegmenten op Wit (belasting UIT (OFF)) ingesteld. Als de knop op enig moment vóór het voltooien van de 4 knipperingen wordt losgelaten, blijft het scherm zoals het was, zonder dat er schema's worden beïnvloed.
INSTALLATIE
MOET WORDEN GEÏNSTALLEERD EN/OF GEBRUIKT IN OVEREENSTEMMING MET DE JUISTE ELEKTRISCHE CODES EN VOORSCHRIFTEN.
NEEM CONTACT OP MET EEN GEKWALIFICEERDE ELEKTRICIEN ALS U NIET ZEKER BENT OVER EEN ONDERDEEL VAN DEZE INSTRUCTIES.
OM BRAND, SCHOKKEN OF DE DOOD TE VOORKOMEN; SCHAKEL DE STROOMUIT BIJ DE STROOMONDERBREKER OF ZEKERING EN TEST OF DE STROOMUIT IS VOORDAT U DE BEDRADING AANSLUIT!
OVERSCHRIJD DE 1200 WATT GLOEILAMPEN VAN HET APPARAAT NIET.
GEBRUIK DIT APPARAAT MET KOPER- OF KOPERBEKLEDE DRAAD. GEBRUIK BIJ ALUMINIUMDRAAD ALLEEN APPARATEN DIE ZIJN GEMARKEERD MET CO/ALR OF CU/AL.
- SCHAKEL DE STROOMUIT.
- Verwijder de bestaande wandplaat en schakelaar, indien van toepassing.
- Verwijder isolatie per stripmeter op het apparaat ca. 1,6 cm (5/8").

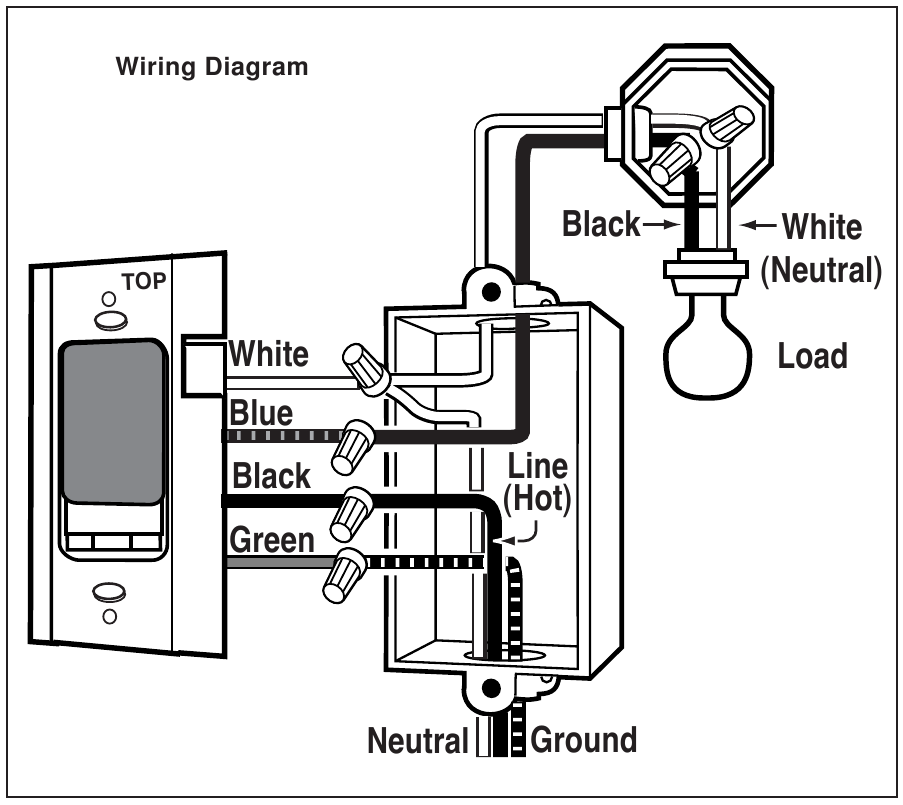

- Sluit de draden aan volgens het bedradingsschema als volgt: WITTE draad naar NEUTRALE draad. GROENE draad naar AARDdraad. ZWARTE draad naar de LIJNdraad. BLAUWE draad naar de BELASTINGsdraad.
- Draai de strengen van elke afzonderlijke draadverbinding stevig aan elkaar met de circuitgeleider en duw deze stevig in de juiste draadconnector. Schroef de connectoren met de klok mee vast en zorg ervoor dat er geen blanke draad onder de draadconnectoren uitsteekt. Zet elke draadconnector vast met elektrische tape.
- Monteer het apparaat met de "BOVENKANT" omhoog met behulp van lange montageschroeven. Bevestig de wandplaat.
- Verwijder de beschermende mylarfilm van het LCD (Liquid Crystal Display)-scherm.
- Herstel de stroom bij de stroomonderbreker of zekering. De installatie is voltooid.
WERKING
Wanneer het apparaat voor het eerst wordt ingeschakeld (powered ON), is het scherm leeg.
- Houd de knop Time Cursor Advance ingedrukt totdat deze naar de tijd van de dag gaat.
- Druk met de knop Event Cursor op de knop totdat de open rechthoek naar de tijd gaat waarop de belasting wordt ingeschakeld (turned ON).
- Druk op de knop Event Set/Reset en er verschijnt een effen balk om aan te geven dat de belasting wordt ingeschakeld (turn ON). Door nogmaals op de knop te drukken, wordt de balk uitgeschakeld (turned OFF).
OPMERKING: Herhaal stap 2 en 3 voor het programmeren van deze Timer. Zodra alle programmering is voltooid, is de Timer nu geprogrammeerd om automatisch te werken.
