RocketFish RF-HTS205 - 7-Outlet Power Manager Handleiding

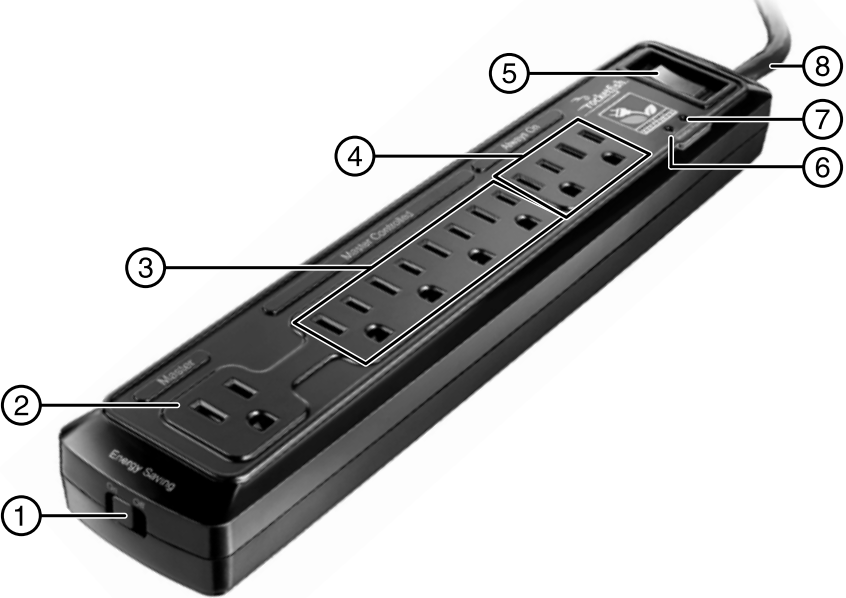

Kenmerken

Gefeliciteerd met uw aankoop van deze Rocketfish Power Manager met overspanningsbeveiliging en ruisfiltering.
Uw power manager:

• Vermindert het energieverbruik om natuurlijke hulpbronnen te sparen en uw elektriciteitsrekening te verlagen
• Biedt overspanningsbeveiliging voor gevoelige elektronische apparaten
• Integreert ruisfiltering om schone stroom te leveren die de prestaties van uw apparaten maximaliseert

1. Energy Savings (ES) Switch (Energiebesparende (ES) schakelaar) – Zet deze schakelaar AAN om energiebesparing in te schakelen (de door de master bediende stopcontacten worden uitgeschakeld wanneer het apparaat dat op het masterstopcontact is aangesloten, wordt uitgeschakeld). Wanneer deze schakelaar UIT staat, zijn alle stopcontacten altijd ingeschakeld.
2. One master outlet (Eén masterstopcontact) – regelt de stroom naar de vier door de master bediende stopcontacten.
3. Four master-controlled outlets (Vier door de master bediende stopcontacten) – Wanneer de Energy Savings Switch (Energiebesparende schakelaar) AAN staat, worden deze stopcontacten automatisch uitgeschakeld om energie te besparen wanneer het apparaat dat op het masterstopcontact is aangesloten, wordt uitgeschakeld. Wanneer de Energy Savings Switch (Energiebesparende schakelaar) UIT staat, zijn deze stopcontacten altijd ingeschakeld.
4. Two always-on outlets (Twee altijd-aan stopcontacten) – leveren continue stroom, ongeacht de status van de Master/Master-controlled (Master/Door master bediend) stopcontacten.
5. Main power switch/circuit breaker (Hoofdstroomschakelaar/stroomonderbreker) – regelt de stroom naar alle AC-stopcontacten op de Power Manager en maakt het mogelijk om de unit te resetten in het geval van een circuitoverbelasting (nadat de overbelastingssituatie is opgelost).
6. Grounded (Geaard) LED indicator – licht op wanneer een correct geaard AC-stopcontact wordt gedetecteerd. Als deze LED niet oplicht, raden we u aan contact op te nemen met een gecertificeerde, erkende elektricien om uw bedrading te inspecteren.
7. Protected (Beschermd) LED indicator – licht op wanneer de overspanningsbeveiligingsfunctie correct werkt. Als deze LED niet oplicht of uitgaat, heeft de overspanningsbeveiligingsfunctie de volledige capaciteit bereikt en kan deze geen extra pieken en spanningspieken meer absorberen. De power manager moet worden vervangen als dit lampje uitgaat.
8. 5 ft (1.5 m) Soft-Flex™ power cord with right-angle/off-set plug (Soft-Flex™ stroomkabel van 1,5 m met haakse/verspringende stekker) – maakt plaatsing van de Power Manager op de gewenste locatie mogelijk. Met de haakse stekker kunt u meubels zo dicht mogelijk tegen de muur plaatsen en het tweede AC-stopcontact niet blokkeren.

Extra functies

• 2,100 joules surge protection (2.100 joule overspanningsbeveiliging) – beschermt uw apparatuur tegen schadelijke stroomstoten en pieken.
• 47 dB EMI/RFI noise filtering (47 dB EMI/RFI-ruisfiltering) – zorgt ervoor dat uw apparatuur alleen schone stroom ontvangt voor maximale prestaties.
• Audible alarm (Hoog audiosignaal) – klinkt wanneer de overspanningsbeveiligingsfunctie de volledige capaciteit heeft bereikt en geen pieken en spanningspieken meer kan absorberen. De power manager moet worden vervangen als dit alarm klinkt.
• Power cord labels (Namenlabels voor stroomkabels) – bevestig deze labels aan uw stroomkabels (in de buurt van het stekkeruiteinde) om te helpen identificeren welke kabel is aangesloten op welk apparaat, voor het geval er een om welke reden dan ook moet worden losgekoppeld. De labels zijn voor het gemak voorgedrukt en de blanco labels kunnen worden aangepast voor unieke apparaten.

Gebruiksaanwijzing

1. Steek de stroomkabel van de Rocketfish Power Manager in een standaard 120V AC-stopcontact. Als de LED's niet oplichten, drukt u op de hoofdstroomschakelaar/stroomonderbreker aan de voorkant van het apparaat.
2. Steek de stroomkabel van uw primaire home theater-apparaat, zoals een tv, in het Master (Master) stopcontact van de Power Manager. Wanneer dit apparaat wordt uitgeschakeld of in een SLEEP (SLAAP) of STANDBY (STANDBY) modus gaat, wordt de stroom naar de apparaten die zijn aangesloten op de Master-controlled (Door master bediend) stopcontacten automatisch uitgeschakeld, waardoor energie wordt bespaard door te voorkomen dat ze standby-stroom verbruiken.
   Note (Opmerking): Deze functie is ingeschakeld wanneer de Energy Saving (ES) Switch (Energiebesparende (ES) schakelaar) in de AAN-stand staat. Als u wilt dat alle stopcontacten altijd aan staan, zet u deze schakelaar in de UIT-stand.
3. Steek de stroomkabels van uw secundaire apparaten, zoals een Blu-ray/DVD-speler, A/V-receiver of CD-speler, in de Master-controlled (Door master bediend) stopcontacten van de Power Manager.
   Note (Opmerking): Steek geen enkel apparaat in een Master-controlled (Door master bediend) stopcontact dat u wilt gebruiken terwijl de stroom van het primaire apparaat dat is aangesloten op het Master (Master) stopcontact is uitgeschakeld, aangezien deze stopcontacten alleen stroom leveren aan de aangesloten apparaten terwijl het primaire apparaat is ingeschakeld.
4. Steek de stroomkabels van alle apparaten die constant stroom nodig hebben, zoals een DVR/PVR, of apparaten die u wilt gebruiken terwijl het primaire apparaat is uitgeschakeld, in de Always-on (Altijd-aan) stopcontacten van de Power Manager.
5. Nadat alle apparaten correct zijn aangesloten op de Power Manager en zijn ingeschakeld, wanneer u het primaire apparaat dat is aangesloten op het Master (Master) stopcontact in- en uitschakelt, worden de secundaire apparaten die zijn aangesloten op de Master-controlled (Door master bediend) stopcontacten automatisch in- en uitgeschakeld. Apparaten die zijn aangesloten op de Always-on (Altijd-aan) stopcontacten worden niet bediend door het primaire apparaat en moeten naar wens afzonderlijk worden in- en uitgeschakeld.
   Note (Opmerking): Mocht het voorkomen dat de Master-controlled (Door master bediend) stopcontacten niet in- en uitschakelen zoals beschreven wanneer het primaire apparaat dat is aangesloten op het Master (Master) stopcontact wordt in- en uitgeschakeld, dan is het mogelijk dat het primaire apparaat te veel stroom verbruikt in de UIT- of STANDBY-modus. Mocht dit met uw apparatuur gebeuren, probeer dan een ander primair apparaat in het Master (Master) stopcontact te steken.

Specificaties

• Belastingscapaciteit: 15 ampère
• Lijnspanning: 125V AC @ 60 Hz
• Overspanningsbeveiliging: 3 lijnen (L-N / L-G / N-G)
• Maximale overstroom: 105.000 ampère
• Maximale energieafvoer: 2.100 joule
• Klemspanning: L-N / L-G / N-G = 400 volt
• EMI/RFI-ruisfiltering: tot 47 dB
• Standby stroomverbruik: 0,98 watt
• UL-1449 gecertificeerd

Veiligheidsmaatregelen

• RISICO OP ELEKTRISCHE SCHOK–Alleen gebruiken op droge plaatsen en alleen binnenshuis.
• NIET aansluiten op een andere verplaatsbare stekkerdoos.
• NIET daisy chain (in serie schakelen) overspanningsbeveiligingen.
• NIET gebruiken met aquariumapparatuur.
• NIET gebruiken als er geen correct geaarde stopcontacten beschikbaar zijn.
• Installeer dit apparaat NIET als er niet minstens 10 meter draad of meer is tussen het stopcontact en de elektrische servicepaneel.

Eén jaar beperkte productgarantie

Zie het bijgevoegde garantieblad, bezoek www.rocketfishproducts.com, of bel 800-620-2790 voor aanvullende informatie over aangesloten apparatuur en productgarantie of voor klantenservice.


© 2012 BBY Solutions, Inc., Alle rechten voorbehouden.
Gedistribueerd door Best Buy Purchasing, LLC
7601 Penn Avenue South, Richfield, MN USA 55423-3645
ROCKETFISH is een handelsmerk van BBY Solutions, Inc. Alle andere producten en merknamen zijn handelsmerken van hun respectievelijke eigenaars.
