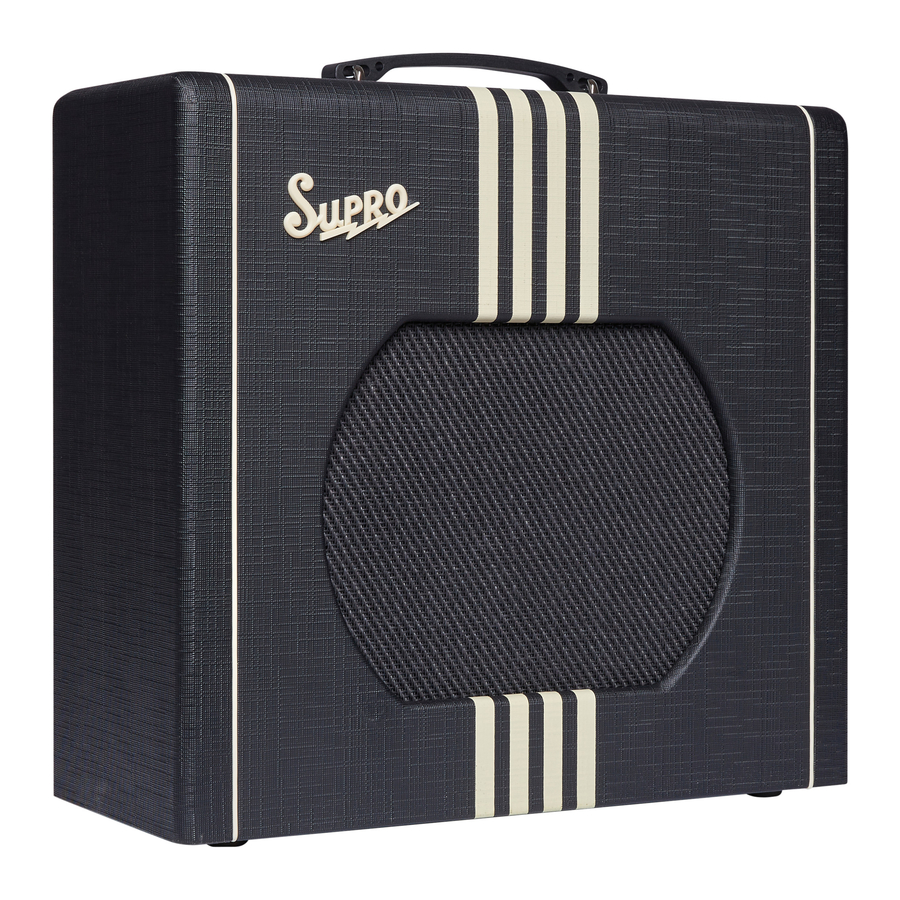

Supro Delta King 12 - Versterkerhandleiding

BELANGRIJKE VEILIGHEIDSINFORMATIE

	De driehoek met een uitroepteken waarschuwt gebruikers voor belangrijke waarschuwingen of informatie.
	De driehoek met een bliksemschicht waarschuwt gebruikers voor de aanwezigheid van gevaarlijke hoogspanning in de behuizing van de producten die een aanzienlijk risico op elektrische schokken kunnen vormen.

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies op.
• Gebruik dit apparaat niet in de buurt van water.
• Maak alleen schoon met een droge doek.
• Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil het veiligheidsdoel van de aardingsstekker niet. Een aardingsstekker heeft twee bladen en een derde aardingspen. De derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Bescherm het netsnoer zodat er niet op gelopen of gekneld kan worden, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
• Gebruik alleen de hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
• Gebruik alleen de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door kantelen te voorkomen.
• Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het voor lange tijd niet wordt gebruikt.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Om een goede ventilatie te garanderen, moet er altijd minimaal vier inch (101,6 mm) ruimte achter de achterkant van het apparaat zijn. De ventilatie mag niet worden belemmerd door de ventilatieopening te bedekken met voorwerpen, zoals kranten, tafelkleden, gordijnen, enz. Belemmer de ventilatie niet door voorwerpen op de bovenkant van het apparaat te plaatsen die voorbij de achterrand van de kast uitsteken.
• Neem rechtstreeks contact op met Supro of een gekwalificeerd persoon voor het vervangen van de buis.
• De AC-stekker is de hoofdstroomonderbreker. De stekker moet na de installatie toegankelijk blijven.
•
  Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.
•
  Het apparaat mag niet worden blootgesteld aan druppels of spatten en met vloeistof gevulde voorwerpen, zoals vazen, mogen niet op het apparaat worden geplaatst.
•
  Om het risico op brand of elektrische schokken te verminderen, mag u de afdekking of achterkant van het product niet verwijderen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden. Laat onderhoud over aan gekwalificeerd personeel.

ANATOMIE EN GEBRUIK

VOORPANEEL

• INPUT
  Instrumentingang.
• VOLUME
  Regelt de versterking van de voorversterker. Hogere instellingen veroorzaken een "break-up" (vervorming) in de voorversterkersectie.
• BOOST
  Zet deze schakelaar omhoog om de Boost te activeren. Deze functie is met een voetschakelaar te bedienen.
• DRIVE
  Zet deze schakelaar omhoog om de Overdrive-modus te activeren. Deze functie is met een voetschakelaar te bedienen.
• TREBLE
  Regelt de hoeveelheid hoge tonen in uw geluid.
• MIDS
  Regelt de hoeveelheid middentonen in uw geluid.
• BASS
  Regelt de hoeveelheid lage tonen in uw geluid.
• REVERB
  Regelt de hoeveelheid galm die aan uw signaal wordt toegevoegd.
• MASTER
  Regelt het volume en de "break-up" (vervorming) van de eindversterkersectie van de versterker.
• STANDBY SWITCH (Standby-schakelaar)
  Deze schakelt de hoogspanning naar de buizen in. De buizen moeten minimaal één minuut opwarmen voordat u de Standby-schakelaar op ON (AAN) zet. Zorg ervoor dat de volumeregelaar op een redelijke stand staat voordat u de versterker AAN (ON) zet, aangezien deze versterker erg luid kan zijn! Voor korte pauzes (5 minuten of minder) verlengt het gebruik van de Standby-schakelaar de levensduur van de buis.
• PILOT LIGHT (Controlelampje)
  Dit geeft aan dat er AC-netspanning naar de versterker stroomt.
• POWER SWITCH (Aan/uit-schakelaar)
  Schakelt de AC-voeding naar de versterker in. De Power-schakelaar moet worden ingeschakeld en het controlelampje moet 1 minuut branden voordat de Standby-schakelaar op ON (AAN) wordt gezet.

ACHTERPANEEL

• BOOST/DRIVE FTSW
  Gebruik een TRS-kabel en sluit een voetschakelaar met twee knoppen aan op deze aansluiting om het schakelen van de Boost- en Drive-functies op afstand te vergemakkelijken.
• LINE OUT
  De Line Out biedt een gebufferde voorversterkeruitgang naar een andere versterker of naar een console voor opname.
• POWER AMP INPUT
  De Power Amp-ingang biedt een directe injectiepunt voor de 6L6-eindversterker in de Delta King 12. Als u deze aansluiting gebruikt, wordt de verbinding tussen de voorversterker en de eindversterker onderbroken, waardoor spelers verschillende voorversterkers of modelleringshardware kunnen gebruiken om een onbeperkte verscheidenheid aan tonen te bereiken, terwijl ze toch genieten van de Class-A-warmte van de Delta King-buizen eindversterkersectie.

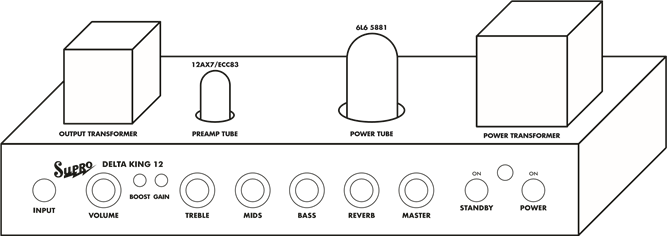

BUIZEN

Elke Supro-buizenversterker is 100% analoog.

PROBLEEMOPLOSSING

Supro-producten zijn ontworpen voor jarenlang probleemloos gebruik. Er zijn veel unieke beveiligingsfuncties in het ontwerp. Als u problemen ondervindt, controleer dan het volgende:

Geen geluid, maar het controlelampje brandt wel
Controleer of de luidspreker is aangesloten op de luidsprekeraansluiting (niet de voetschakelaaraansluiting). Zorg ervoor dat alle knoppen voorbij nul staan en dat de Standby-schakelaar is ingesteld op gebruik. Aangezien dit een buizenversterker is, duurt het ongeveer 1 minuut voordat de buizen zijn opgewarmd voordat u geluid krijgt. De Standby-schakelaar moet tijdens deze opwarmperiode op standby worden gezet.

Geen geluid en alle lampjes zijn uit
Haal de stekker uit het stopcontact en controleer de zekering van 3A, 250V (100V-120V); 2A, 250V (220V-240V).
Als u nog vragen heeft, is ons e-mailadres support@suprousa.com.

SUPRO BEPERKTE GARANTIE

Op uw nieuwe Supro-product wordt een garantie gegeven van 1 jaar op defecten in materialen en vakmanschap vanaf de oorspronkelijke aankoopdatum. Als het product is geregistreerd op http://suprousa.com/warranty, wordt de dekking verlengd tot twee jaar. Buizen en luidsprekers vallen 90 dagen onder de garantie. De garantie is alleen van toepassing op de oorspronkelijke koper in de detailhandel van een geregistreerd Supro-product, met inachtneming van de beperkingen in deze garantie.

DEZE GARANTIE WORDT UITGEBREID TOT DE OORSPRONKELIJKE RETAILKOPER VAN SUPRO-PRODUCTEN DIE GEKOCHT ZIJN OP OF NA 1 JANUARI 2020 EN MAG NIET WORDEN OVERGEDRAGEN OF TOEGEWEZEN AAN LATERE EIGENAREN. OM UW GARANTIE TE VALIDEREN, EN ALS VOORWAARDE VOOR GARANTIEDEKKING HIERONDER, MOET U UW PRODUCT BINNEN ZESTIG (60) DAGEN NA DE OORSPRONKELIJKE AANKOOPDATUM REGISTREREN. UW AANKOOPBEWIJS OF VERKOOPBON MOET ALLE VERZOEKEN OM GARANTIEDEKKING BEGELEIDEN - U KUNT UW ONTVANGSTBEWIJS INDIENEN OP HET REGISTRATIEFORMULIER. INDIEN U HET PRODUCT NIET BINNEN 60 DAGEN NA AANKOOP REGISTREERT, ZAL UW PRODUCT NIET ONDER DE GARANTIE WORDEN ONDERHOUDEN.

Als uw Supro-product wordt vernietigd, verloren gaat of onherstelbaar beschadigd raakt terwijl het in het bezit is van Supro voor reparatie, zal Supro dat product vervangen door een product van dezelfde of meest vergelijkbare stijl met een waarde die niet hoger is dan de oorspronkelijke aankoopprijs van uw product. Elke verzekering die het product dekt, inclusief maar niet beperkt tot de verzekering van de verzamelwaarde, moet door u op uw kosten worden afgesloten.

Deze garantie dekt de kosten van zowel arbeid als materialen voor reparaties die door onze vertegenwoordiger van de klantenservice noodzakelijk worden geacht, waaronder:

• Versterkers: 1 jaar (verlengd tot 2 jaar indien geregistreerd)
• Luidsprekerkasten: 1 jaar (verlengd tot 2 jaar indien geregistreerd)
• Buizen en luidsprekers: 90 dagen
• Effectpedalen: 1 jaar (verlengd tot 2 jaar indien geregistreerd)

DEZE GARANTIE DEKT GEEN:

• Elk product dat op enigerlei wijze is gewijzigd of aangepast of waarop het serienummer is verwijderd of gewijzigd.
• Elk product waarvan de garantie is gewijzigd of waarop valse informatie is verstrekt.
• Elk product dat is beschadigd als gevolg van verkeerd gebruik, nalatigheid, een ongeluk of onjuist gebruik.
• De subjectieve kwestie van tonale kenmerken.
• Transportschade van welke aard dan ook.
• Elk product dat is blootgesteld aan extreme vochtigheid of temperatuur
• Normale slijtage
• Elk product dat is gekocht bij een niet-geautoriseerde dealer, of waarop ongeautoriseerde reparatie of service is uitgevoerd.
