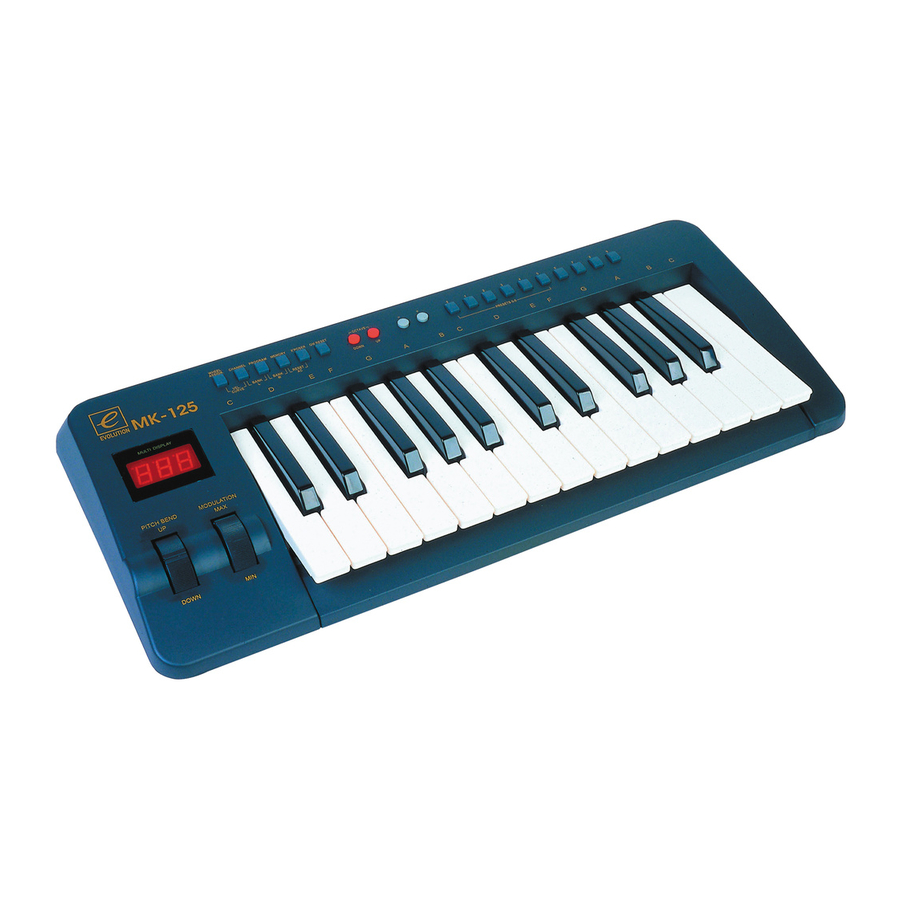

Evolution MK-125 - Handleiding MIDI-keyboard

VOEDING

1. DC-voeding - Batterijen (niet inbegrepen)
   Dit apparaat werkt op 6 "AA"-batterijen (R-6). Zwakke batterijen leiden tot slechte prestaties. Wanneer de batterijen bijna leeg zijn, vervangt u de versleten batterijen als volgt:
   1. Verwijder het batterijvakdeksel en haal de batterijen eruit.
   2. Plaats nieuwe batterijen en zorg ervoor dat de polariteit correct is.

      Meng geen oude en nieuwe batterijen
      Meng geen alkaline-, standaard (koolstof-zink) of oplaadbare (nikkel-cadmium) batterijen
2. AC-voeding
   U kunt ook een AC-voedingsadapter (niet inbegrepen) gebruiken met de volgende specificaties: 9-12 V DC-uitgang, 250 mA, middenpositief.
   Opmerking: laat de adapter niet langdurig aangesloten als het apparaat niet wordt gebruikt.

Voorbereiding

1. Het apparaat aansluiten op een multimedia-computer


2. Zet de POWER-schakelaar aan.
3. Zet alle andere apparatuur aan.

Het MIDI TRANSMIT-kanaal instellen

Er zijn 16 MIDI-zangkanalen beschikbaar. De waarde is 1 tot 16. Zodra u het MIDI-kanaal van het apparaat hebt ingesteld, verzendt het apparaat alle MIDI-berichten op dit MIDI-kanaal. Zorg ervoor dat het kanaal overeenkomt met het ONTVANGST-kanaal van de aangesloten apparatuur.

1. Druk op de CHANNEL-schakelaar, de LED geeft het huidige TRANSMIT-kanaal weer.
2. Druk op een (of twee) van de numerieke toetsen om het kanaal te wijzigen. LED verandert in het ingedrukte nummer.
3. U kunt ook de +/- schakelaars gebruiken om de waarde te verhogen of te verlagen.
   Opmerking: * Als er na stap 3-1 gedurende ongeveer 5 seconden geen toetsactie is, keert de LED terug om het huidige PROGRAM CHANGE-nummer weer te geven.
   * Het standaardkanaal is 1 wanneer de stroom wordt ingeschakeld.

PITCH BEND WHEEL

Door het PITCH BEND WHEEL te bewegen, worden MIDI PITCH BEND-berichten verzonden naar alle aangesloten apparatuur. Hiermee kunt u de toonhoogte van het geluid omhoog (of omlaag) buigen om expressie aan uw uitvoering toe te voegen.

1. Om de toonhoogte omhoog te buigen: beweeg het WHEEL omhoog.
2. Om de toonhoogte omlaag te buigen: beweeg het WHEEL omlaag.

WHEEL ASSIGN

Gebruik WHEEL om MIDI CONTROL CHANGES te verzenden. U kunt 119 soorten MIDI-functies selecteren en toewijzen (1-31, 33-95, 102-121, 128-132)

1. Druk op de WHEEL ASSIGN-schakelaar, de LED begint te knipperen en geeft het nummer van de huidige MIDI-functie weer.
2. Druk op de numerieke toetsen 0-9 om een MIDI-functie te selecteren. U kunt ook de +/- schakelaars gebruiken om de waarde van het nummer te verhogen of te verlagen.

Opmerking:
* Als er gedurende 5 seconden geen toetsactie is, keert de LED terug om het huidige PROGRAM CHANGE-nummer weer te geven.
* Als het nummer dat u indrukt niet binnen het bereik van gedefinieerde nummers ligt, wordt het vorige functienummer behouden.
* Wanneer u 120 of 121 toewijst als de MIDI-controller voor het WHEEL, moet u het MODULATION WHEEL naar de middenwaarde verplaatsen en vervolgens terug naar de minimumwaarde om een relatief MIDI-bericht te verzenden.

TRANSPOSER

Met deze functie kunt u de toonhoogte van het apparaat in een halve toon verschuiven. U kunt de toonhoogte met 24 halve stappen transponeren (12 omhoog/12 omlaag).

1. Druk op de X'POSER-schakelaar, de LED geeft de huidige TRANSPOSER-waarde weer.
2. Druk op de "+" of "-" schakelaar om de TRANSPOSER-waarde te wijzigen. Elke keer dat u op + of - drukt, wordt het toetsenbord een extra halve stap getransponeerd.

* Druk tegelijkertijd op de + en - schakelaars om de toonhoogte terug te zetten naar het standaardniveau.
Opmerking: als u de stroom inschakelt, wordt de verschoven toonhoogte altijd teruggezet naar de vooraf ingestelde waarde.

OCTAVE CHANGE

Met deze functie kunt u de hele toonhoogte één octaaf hoger of lager verschuiven.

1. Druk op de "UP" (omhoog) of "DOWN" (omlaag) schakelaar, de hele toonhoogte wordt één octaaf hoger of lager verschoven. De LED geeft de huidige OCTAVE-waarde weer.
   * Druk tegelijkertijd op de "UP" (omhoog) en "DOWN" (omlaag) schakelaars om de toonhoogte terug te zetten naar het standaardniveau.
   Opmerking: als er gedurende 5 seconden niet op een "+" of "-" schakelaar wordt gedrukt, keert de LED terug om het nummer van PROGRAM CHANGE weer te geven.

Een PROGRAM CHANGE-nummer verzenden

Met behulp van de PROGRAM-schakelaar en de numerieke toetsen kunt u elk MIDI PROGRAM CHANGE 0-127 verzenden.

1. Druk op de PROGRAM-schakelaar, de LED begint te knipperen en geeft het huidige PROGRAM CHANGE-nummer weer.
2. Druk op de numerieke toetsen om het te verzenden PROGRAM CHANGE-nummer in te stellen.
   Als u een programmanummer van 3 cijfers invoert, wordt het nummer onmiddellijk verzonden. Als u een programmanummer van 1 of 2 cijfers invoert, wordt het nummer verzonden nadat de LED is teruggekeerd naar normaal. U kunt ook de "+" of "-" schakelaar gebruiken om de waarde te wijzigen.

Opmerking:
* Als er gedurende 5 seconden geen toetsactie is, stopt de LED met knipperen en geeft het huidige PROGRAM CHANGE-nummer weer.
* Als het nummer dat u indrukt groter is dan 127, keert het terug naar het vorige PROGRAM CHANGE-nummer.
* Wanneer het display het huidige PROGRAM-nummer weergeeft, kunt u ook de +/- schakelaar gebruiken om het programmanummer te wijzigen zonder op de 'PROGRAM'-schakelaar te drukken.

Bank MSB-bericht (Most Significant Bit) en LSB-bericht (Least Significant Bit) verzenden

Hiermee kunt u elke waarde van MSB of LSB verzenden, elk van 0-127.

1. Druk tegelijkertijd op de CHANNEL- en PROGRAM-schakelaars. De LED begint te knipperen en geeft de huidige waarde van LSB weer. Druk op de numerieke toetsen om de LSB-waarde te wijzigen. Als u een programmanummer van 3 cijfers invoert, wordt het nummer onmiddellijk verzonden. Als u een programmanummer van 1 of 2 cijfers invoert, wordt het nummer verzonden nadat de LED is teruggekeerd naar normaal. U kunt ook de "+" of "-" schakelaar gebruiken om de waarde te wijzigen. Bank Select LSB, Bank Select MSB en Program Number worden samen verzonden.
2. Druk tegelijkertijd op de PROGRAM- en MEMORY-schakelaars. De LED begint te knipperen en geeft de huidige waarde van MSB weer. Druk op de numerieke toetsen om de MSB-waarde te wijzigen. Als u een programmanummer van 3 cijfers invoert, wordt het nummer onmiddellijk verzonden. Als u een programmanummer van 1 of 2 cijfers invoert, wordt het nummer verzonden nadat de LED is teruggekeerd naar normaal. U kunt ook de "+" of "-" schakelaar gebruiken om de waarde te wijzigen. Wanneer MSB wordt verzonden, wordt alleen de MSB-waarde gewijzigd, maar zoals hierboven worden Bank Select LSB, Bank Select MSB en Program Number opnieuw verzonden.

Opmerking: * Als er gedurende 5 seconden geen toetsactie is, keert de LED terug om het huidige PROGRAM CHANGE-nummer weer te geven.
* Als het nummer dat u invoert groter is dan 127, keert het terug naar de vorige LSB of MSB.

PROGRAM & BANK CHANGE GEHEUGEN

U kunt een geselecteerde PROGRAM CHANGE, een BANK LSB en een BANK MSB toewijzen aan een van de zes numerieke toetsen (0-5). Door simpelweg op een van de numerieke toetsen te drukken, wordt de gewenste PROGRAM en BANK CHANGE verzonden.

1. Selecteer het ontwerp PROGRAM CHANGE, BANK LSB en MSB. Raadpleeg het betreffende hoofdstuk.
2. Druk op de MEMORY-schakelaar, de LED begint te knipperen.
3. Druk op de numerieke toets (van 0-5) waaraan u de instelling wilt toewijzen. Nu worden het huidige PROGRAM-nummer en de BANK CHANGE-instelling opgeslagen op de geselecteerde numerieke toets.

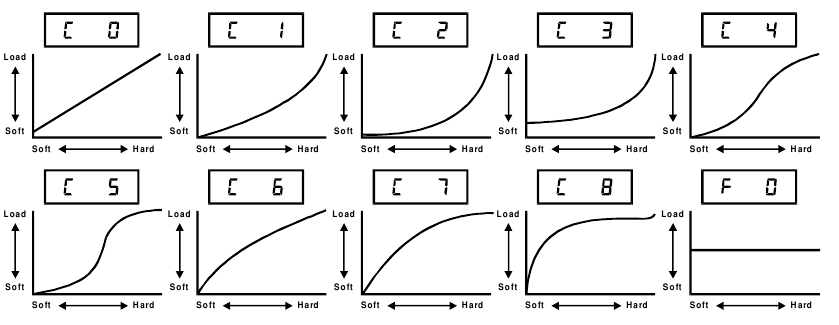

Een VELOCITY CURVE selecteren

De VELOCITY CURVE's bepalen de relatie tussen hoe hard op de toetsen wordt gedrukt en de overeenkomstige snelheid die het apparaat verzendt.
Met dit apparaat kunt u kiezen uit 12 VELOCITY CURVE's.

1. Druk tegelijkertijd op de WHEEL ASSIGN- en CHANNEL-schakelaars, de LED begint te knipperen en geeft het huidige nummer van de VELOCITY CURVE weer.
2. Druk op een van de numerieke toetsen (0-9) om een VELOCITY CURVE te selecteren. De 10 toetsnummers komen overeen met de 10 VELOCITY CURVE's als volgt:

   U kunt ook de "+" of "-" schakelaar gebruiken om het nummer voor alle 12 VELOCITY CURVE's te wijzigen (inclusief F1 en F2).

   Opmerking: als er geen toetsactie is nadat de LED begint te knipperen, keert de LED terug om het huidige PROGRAM CHANGE-nummer weer te geven.

RESET-ALLE CONTROLLERS (Reset AC)

Met deze functie kunt u het bericht RESET-ALLE CONTROLLERS naar de aangesloten apparatuur verzenden.

1. Houd de MEMORY- en X'POSER-knoppen tegelijkertijd 2 seconden ingedrukt.

GENERAL MIDI MODE RESET (GM reset)

Hiermee kunt u het bericht GENERAL MIDI MODE RESET verzenden.

1. Houd de GM RESET-knop 2 seconden ingedrukt.

SPECIFICATIES

1. Toetsenbord: 25 standaardtoetsen (aanslaggevoelig)
2. Bediening: Schakelaars (WHEEL, MIDI CHANNEL, PROGRAM, MEMORY, TRANSPOSER, OCTAVE, VEL CURVE, BANK LSB, BANK MSB, RESET AC, GM RESET)
   PITCH BEND WHEEL
   MODULATION WHEEL
   POWER SWITCH
   Numerieke toetsen (0-9)
3. Display: 3-cijferige LED
4. Aansluiting: DC IN (DC 9-12V), MIDI OUT, SUSTAIN
5. Afmeting: 480 x 215 x 80 mm (B) x (D) x (H)
6. Gewicht: 1,85 kg
   Opmerking: specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

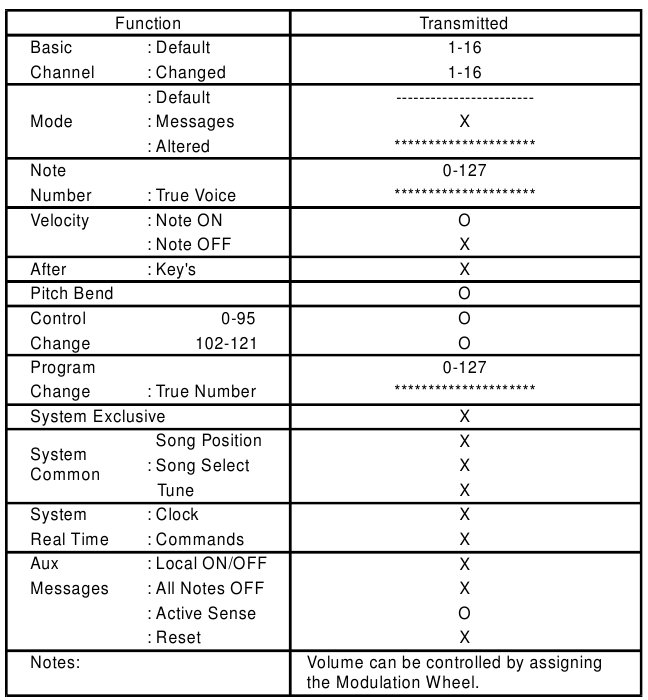

MIDI IMPLEMENTATION CHART
