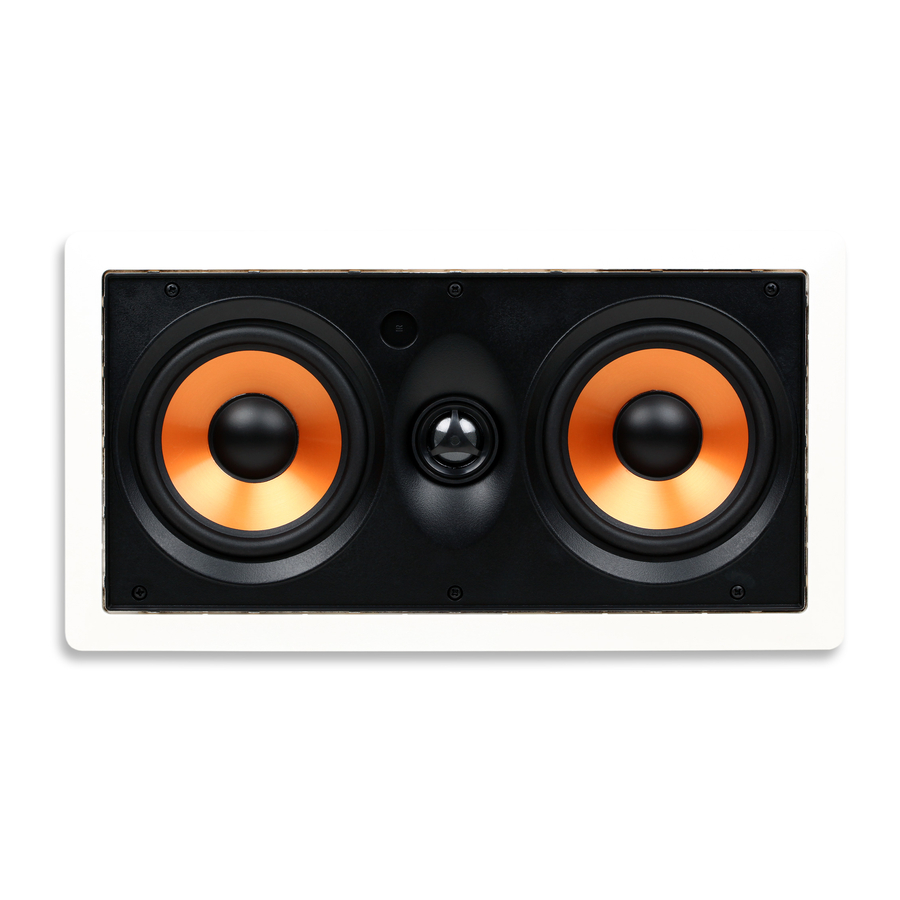

Micca M-CS - Dual 5.25” 2-weg inbouw luidspreker handleiding

Installatiegereedschap

Een correcte installatie zorgt voor optimale prestaties van de M-CS.
Het volgende installatiegereedschap is nodig:

1. Gipsplaatzaag
2. Schroevendraaier, kruiskop
3. Afplaktape – 4,5 tot 5 cm
4. Potlood
5. Waterpas of laserwaterpas
6. Meetlint
7. Stijldetector

Montagelocatie

Let er bij het kiezen van de montagelocatie voor de M-CS luidsprekers op dat er geen elektrische leidingen, kanalen, sanitair, gasleidingen of andere voorzieningen door de locatie lopen. De M-CS kan in elke richting worden gemonteerd om een goede dekking te bieden op de luisterpositie. Hoewel hij meestal in de muur wordt gemonteerd, kan hij ook in het plafond worden gemonteerd. Houd rekening met het volgende bij het bepalen waar de M-CS moet worden gemonteerd:

• Oriëntatie – De M-CS moet horizontaal worden gemonteerd als een centerkanaal luidspreker, of verticaal als voor- of surround luidsprekers.
• Scheiding – Wanneer gebruikt als voor- of surround luidsprekers, moet de afstand tussen een paar M-CS korter zijn dan de afstand van de luidsprekers tot de luisteraar.
• Hoogte – De positie van de voorluidspreker moet het midden van de M-CS op oorhoogte van de luisteraar hebben wanneer deze zit. De positie van de centerluidspreker kan boven of onder de TV/Display zijn, afhankelijk van wat dichter bij de zittende oorhoogte is. Surroundlocaties moeten net boven de zittende oorhoogte zijn. Als de surroundlocatie zich zeer dicht bij de luisteraar bevindt, kan de montagehoogte tot 90 cm boven de zittende oorhoogte zijn om dit te compenseren.
• Tweeter richten – De tweeter moet voor alle montagelocaties op de luisteraar gericht zijn.

Montagevoorbereiding

De M-CS vereist een uitsparing zoals vermeld in de specificaties. Een extra 19 mm is in alle richtingen achter de muur nodig voor bevestiging. Moderne woningbouw maakt meestal gebruik van muurstijlen met een tussenafstand van 40 cm, waardoor er ongeveer 36,5 cm tussen de stijlen zit.

Gebruik een stijldetector om stijlen in de muur te lokaliseren, inclusief horizontale verstevigingen die de montagehoogte kunnen belemmeren.

Gebruik de meegeleverde sjabloon en een potlood om de positie te markeren waar de uitsparing zal worden gemaakt. Gebruik een waterpas of laserwaterpas om ervoor te zorgen dat de sjabloon recht is. Snijd een klein vierkant gat op de gemarkeerde locatie om te controleren of er geen obstakels achter de muur zitten.

Gebruik een gipsplaatzaag om de montage-uitsparing te maken volgens de sjabloonomtrek. Zorg ervoor dat u de gipsplaat in een hoek van 90 graden doorzaagt. Snijd eventuele gekartelde of losse stukken gipsplaat af. Bedek de snijranden van de gipsplaat met stroken afplaktape en vouw de randen over de voor- en achterkant van de gipsplaat (zie afbeelding 1).

Dit voorkomt dat het gips in de gipsplaat losraakt door luidsprekertrillingen. Zorg ervoor dat de rand van de afplaktape niet meer dan 6 mm buiten de uitsparing op het buitenste muuroppervlak uitsteekt. Afplaktape binnen 6 mm van de uitsparing wordt verborgen door het luidsprekerframe.

Als de muur isolatie bevat, verwijder dan de isolatie bij de uitsparing en ongeveer 30 cm erboven en eronder. Dit zorgt voor voldoende luchtvolume voor de werking van de M-CS. Zet eventuele losse isolatie boven de uitsparing vast.

Als de muur niet is geïsoleerd, wordt aanbevolen om de muurholte te vullen met ongeveer 60 cm glasvezelisolatie, zowel boven als onder de uitsparing, beginnend op ongeveer 30 cm boven en onder de uitsparing. De isolatie zorgt voor demping van de luidspreker en isoleert trillingen.

Luidsprekerkabel

Inbouwluidsprekers moeten worden aangesloten op de versterker met UL-gecertificeerde CL2/CL3 luidsprekerkabel – dit is vereist volgens de bouwvoorschriften voor de meeste consumenten. Vermijd het installeren van luidsprekerkabel parallel aan de AC-bedrading van het huis om mogelijke brom te voorkomen. Het is echter prima als de luidsprekerkabel de AC-bedrading in een rechte hoek kruist.

Het wordt aanbevolen dat een professional of erkende elektricien de luidsprekerkabelinstallatie uitvoert als u zich niet prettig voelt bij de taak.

De dikte van de luidsprekerkabel kan de prestaties van de M-CS beïnvloeden. Kies altijd een CL2/CL3-gecertificeerde inbouw luidsprekerkabel van de juiste dikte om overmatige weerstand van de luidsprekerkabel te voorkomen. Het gebruik van een te dunne luidsprekerkabel kan leiden tot verlies van volume, detail en dynamisch bereik. Selecteer de luidsprekerkabel voor de M-CS op basis van de volgende minimumaanbevelingen:

• 15 meter of minder - 16 Gauge 2-aderige CL2/CL3
• 15 - 24 meter - 14 Gauge 2-aderige CL2/CL3
• 24 - 36 meter - 12 Gauge 2-aderige CL2/CL3
• 36 - 60 meter - 10 Gauge 2-aderige CL2/CL3

Luidsprekeruitgangen van de versterker zijn meestal kleurgecodeerd met zwart voor negatief (-) en rood voor positief (+). Evenzo hebben de M-CS luidsprekerkabelaansluitingen met een zwarte en rode kleurcodering. Zorg er bij het aansluiten van de luidsprekerkabel voor dat de positieve aansluiting op de versterker is verbonden met de positieve aansluiting op de MCS. En op dezelfde manier moet de negatieve aansluiting op de versterker worden verbonden met de negatieve aansluiting op de M-CS. Luidsprekerkabels gebruiken meestal minstens een van de verschillende mogelijke methoden om de juiste polariteit te behouden, waaronder kleurgecodeerde isolatie of geleiderdraden, of het afdrukken van tekst en symbolen langs een kant van de kabelisolatie.

Het verwijderen van het rooster

De M-CS heeft 6 montagelipjes aan de achterkant die draaien. Kijkend naar de achterkant van de luidspreker, draait u de lipjes volledig tegen de klok in zodat ze van het luidsprekerframe afsteken. Schuif elk lipje naar de voorkant van de luidspreker en wanneer de lipjesschroef in contact komt met het rooster, duw dan voorzichtig zodat het rooster loskomt van de luidspreker.

Het rooster wordt op zijn plaats gehouden door contactdruk. Wees voorzichtig bij het verwijderen en opnieuw installeren van het rooster om het niet te vervormen door overmatige kracht.

De luidspreker monteren

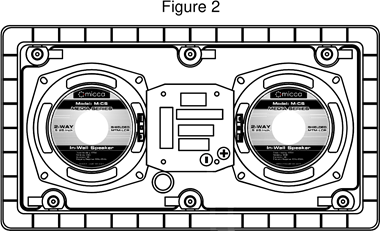

Kijkend naar de achterkant van de M-CS, draait u de lipjes volledig met de klok mee zodat ze zich in het luidsprekerframe bevinden (zie afbeelding 2). Als een lipje niet gedraaid blijft, draai dan de schroef vast totdat deze gedraaid blijft – draai niet te vast.

Plaats de luidspreker in de muuruitsparing. Draai een voor een elk van de zes schroeven los totdat de lipjes vrij kunnen draaien. Draai vervolgens elke schroef met de klok mee vast totdat de lipjes stevig tegen het binnenoppervlak van de muur drukken. De luidspreker hoeft alleen maar goed uitgelijnd te zijn en stevig tegen de muur te worden gehouden – draai niet te vast om de lipjes te breken of de muur te beschadigen.

Het frame en het rooster schilderen

De meegeleverde sjabloon kan als verfschild worden gebruikt wanneer deze is bijgesneden. Knip voorzichtig langs de binnenlijn en plaats het verfschild in het luidsprekerframe met het rooster verwijderd. Het frame kan nu worden geschilderd om overeen te komen met het muuroppervlak. Gebruik een geschikte primer voor het schilderen over plastic.

Alleen de voorkant van het rooster mag worden geschilderd, verf op de zijkanten maakt het moeilijk om het rooster op het luidsprekerframe te installeren. Zorg ervoor dat u geen van de roosterperforaties verstopt, omdat dit de prestaties van de luidspreker kan beïnvloeden door de luchtstroom te beperken.

Tweeter richten

De prestaties van de luidspreker zijn optimaal wanneer deze op de luisteraar is gericht. Omdat het onpraktisch is om inbouwluidsprekers in een hoek te installeren, is het voldoende om alleen de tweeter te richten, omdat deze de meest directioneel gevoelige audiofrequenties reproduceert. Om deze reden is de M-CS gebouwd met een tweeter die op het luistergebied kan worden gericht.

Om de tweeter te richten, drukt u voorzichtig op de cirkelvormige buitenrand. Vermijd het aanraken van het koepelvormige membraan of de diffuser. Het helpt om naar een bekend muziekstuk met een sterk centraal beeld, zoals zang, te luisteren terwijl u de tweeter richt. Wanneer de tweeters correct zijn gericht, moet het middenbeeld coherent en stabiel zijn vanuit de luisterpositie.

Het rooster installeren

Het luidsprekerrooster wordt op zijn plaats gehouden in de montagerand door wrijving. Begin met het aandrukken van het luidsprekerrooster in de groef op één plek en ga vervolgens rond de luidspreker en druk meer van de rooster rand op zijn plaats totdat het rooster volledig is geplaatst.

In de meeste installaties is de natuurlijke wrijving tussen het rooster en de montagerand voldoende om het rooster stevig vast te houden. Als extra wrijving nodig is, gebruik dan de segmenten van zwart gomachtig materiaal die bij de luidspreker worden geleverd. Wikkel het gomachtige materiaal uit het beschermende papier en druk het in de montagerand op de luidspreker. Plaats het gomachtige materiaal gelijkmatig rond de luidspreker. Eindig met het indrukken van het rooster zoals hierboven beschreven.

Luidspreker verwijderen

De M-CS kan gemakkelijk worden verwijderd als dat ooit nodig mocht zijn. Verwijder het rooster met behulp van een klein haakgereedschap dat verkrijgbaar is bij ijzerwaren- en auto-onderdelenwinkels. Draai de vier schroeven los totdat de lipjes loskomen van het plafond en terug in het luidsprekerframe schuiven. Trek de M-CS uit de muur en koppel de luidsprekerkabel los. De luidspreker kan nu gemakkelijk worden vervangen of gerepareerd.

M-CS specificaties

• Woofer: Dubbele magnetisch afgeschermde 5.25" Mica-gevulde polypropyleen conus met butylrubberen rand
• Tweeter: 1" Draaibare zijden dome, Ferrofluid gekoeld
• Crossover: 12dB/Octaaf met compensatienetwerk
• Frequency Response (frequentiebereik): 60Hz-20kHz
• Impedance (impedantie): 8 Ohm
• Sensitivity (gevoeligheid): 90dB 1W/1M
• Power Handling (vermogen): 120 Watt (elk)
• Outer Dimension (buitenafmeting): 15.4" (B) x 8.3" (H)
• Cutout Dimension (uitsparing): 13.8" (B) x 6.7" (H)
• Mounting Depth (montagediepte): 3.1"

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Micca M-CS - Dual 5.25” 2-weg inbouw luidspreker handleiding
