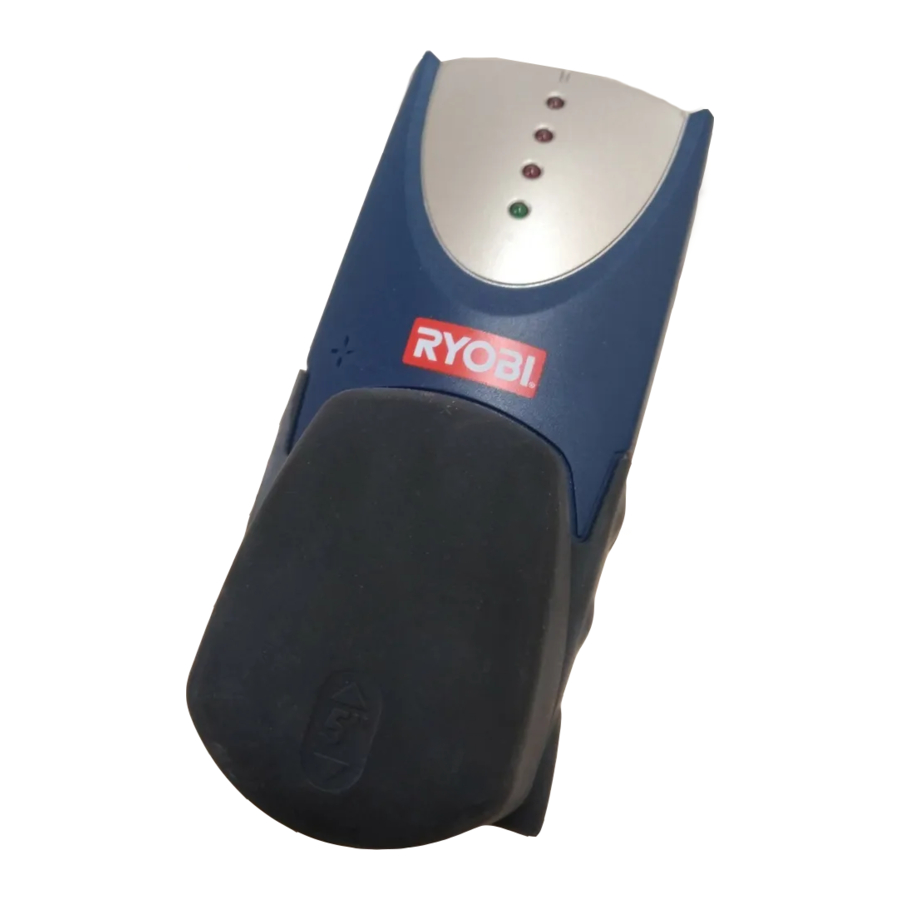

Ryobi WallTech EWT0003 - Handleiding voor Stud Finder

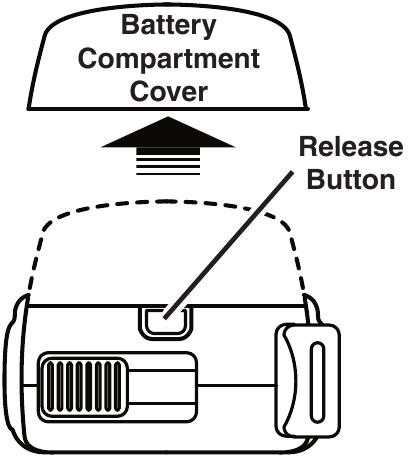

DE BATTERIJ INSTALLEREN

• Druk met uw duim op de ontgrendelingsknop (Release Button) en til de voorklep eraf om het batterijcompartiment bloot te leggen.
• Sluit een 9V-batterij aan op de Button connector.
• Plaats terug.

Herinnering:

• Wanneer de onderste groene LED herhaaldelijk knippert, geeft dit een laag batterijniveau aan, vervang deze door een nieuwe batterij.
  Als het gereedschap voor langere tijd wordt opgeslagen, verwijder dan de batterij om batterijdegradatie te voorkomen.

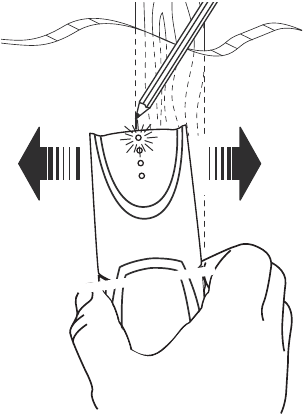

KALIBRATIE EN SCANNEN

• Met WallTech™ uitgeschakeld, plaatst u het apparaat plat tegen de muur.
• Druk op de aan/uit-knop (On/Off button) aan de zijkant van het apparaat en houd deze ongeveer 4 seconden stil totdat het piepgeluid stopt. Dit geeft een succesvolle kalibratie aan.
• Om het scannen te starten, houdt u de aan/uit-knop (On/Off button) ingedrukt en schuift u het apparaat langzaam horizontaal over de muur, naar rechts of links. Wanneer u een stijl nadert, lichten de LED's achtereenvolgens op, van onder naar boven.
• Wanneer de bovenste rode LED brandt, wordt er een continu piepgeluid gegenereerd. Dit geeft de rand van de stijl aan. Markeer deze plek.
• Ga door met scannen voorbij de gemarkeerde plek totdat de LED's uitgaan. Schuif het apparaat in omgekeerde richting om de andere rand van de stijl te vinden.
• Markeer deze tweede plek. Het midden van de stijl bevindt zich in het midden tussen de twee markeringen.

LET OP: Vanwege de krachtige scanmogelijkheden van dit gereedschap, moet u de twee randen van de stijl markeren. De twee markeringen kunnen breder zijn dan de werkelijke stijlbreedte, maar het midden van de stijl bevindt zich tussen de twee markeringen.

CONTROLEREN OF HET APPARAAT WERKT

• Schakel WallTech™ in de lucht in. Als de LED's oplichten wanneer u uw hand naar de achterkant brengt, dan werkt het apparaat correct.

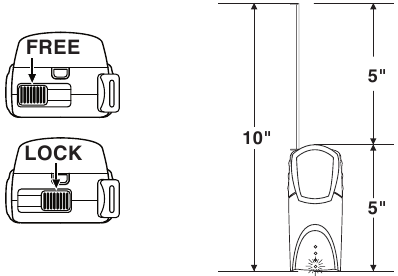

EXTRA FUNCTIE

• De Ryobi WallTech™ bevat een 2,4 meter meetlint met tapevergrendeling (tape lock).

• Voeg bij het meten vanaf de onderkant van het apparaat 12,7 cm toe aan de gemeten lengte.

WERKEN MET VERSCHILLENDE MATERIALEN

De WallTech™ is uitsluitend ontworpen voor gebruik op droge binnenmuren. Drie belangrijke factoren kunnen de detectiediepte beïnvloeden: dikte, dichtheid en vochtgehalte.

De WallTech™ is niet ontworpen voor gebruik op materialen met een inconsistente dichtheid, zoals:

• Keramische vloertegels
• Vloerbedekking en ondertapijt
• Behang met metaalvezels
• Vers geverfde muren, niet volledig droog
• Riet en pleister

BEDIENINGSAANWIJZINGEN

Afhankelijk van de nabijheid van elektrische bedrading of leidingen aan het muuroppervlak, kan de WallTech™ deze op dezelfde manier detecteren als stijlen. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, snijden of boren in muren, vloeren en plafonds die deze items kunnen bevatten. Om sanitair, elektriciteit, enz. te vermijden, moet u onthouden dat stijlen of balken normaal gesproken 406 mm of 610 mm uit elkaar liggen en 38 mm breed zijn. Alles wat dichter bij elkaar ligt of een andere breedte heeft, is mogelijk geen stijl, balk of brandonderbreking. Schakel altijd de stroom uit wanneer u in de buurt van elektrische draden werkt.
