Topcom Ultra R112 - Repeater Handleiding

Algemene informatie

Deze gebruikershandleiding bevat alle informatie die u nodig hebt om uw apparaat te installeren, in te stellen en te bedienen. Het bevat ook informatie en belangrijke opmerkingen voor uw veiligheid en hulp in geval van problemen.

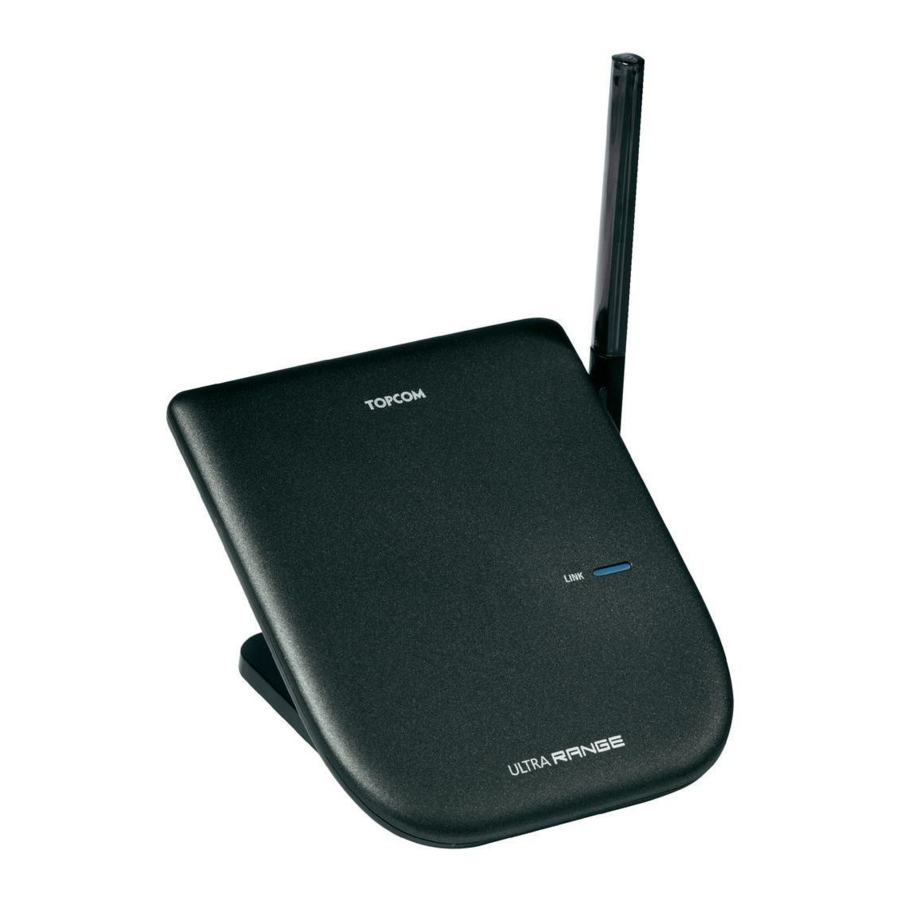

Het product: Ultra R112

Dit product is vervaardigd in overeenstemming met de uniforme digitale standaard voor draadloze telefoons (DECT). DECT-technologie biedt een hoge mate van beveiliging tegen afluisteren en hoogwaardige digitale transmissie. Er kunnen maximaal 6 repeaters op de basis worden geregistreerd om het afstandsbereik te vergroten.

Auteursrecht

Dit document is auteursrechtelijk beschermd.

Alle rechten, inclusief die van totale of gedeeltelijke fotomechanische reproductie, duplicatie en distributie door middel van bepaalde processen (zoals gegevensverwerking, gegevensdragers en datanetwerken), en inhoudelijke en technische wijzigingen, zijn voorbehouden.

Beoogd gebruik

Dit product is bedoeld om het bereik tussen een Ultra SR1250B/ Outdoor 2010 basisstation en Ultra/Outdoor 2010 handsets te vergroten. De voorwaarde voor correct gebruik van de telefoon is een professionele installatie, rekening houdend met de informatie in deze gebruikershandleiding. Elk ander gebruik wordt als oneigenlijk beschouwd en is niet toegestaan.
Alle wijzigingen of conversies door de gebruiker die niet in deze gebruikershandleiding worden beschreven, worden als oneigenlijk beschouwd en zijn niet toegestaan.

Veiligheidsvoorschriften

De volgende basisveiligheidsvoorschriften moeten altijd in acht worden genomen bij het gebruik van elektrische apparaten. Lees de volgende veiligheidsvoorschriften en details over het juiste gebruik van het apparaat zorgvuldig door. Bewaar deze gebruikershandleiding op een veilige plaats in de buurt van het apparaat en geef deze indien nodig door aan een andere gebruiker.

Elektrische risico's

Risico op letsel of overlijden door elektrische stroom!
In geval van gevaar, ontkoppel het apparaat onmiddellijk van het 230 V-net.

• Gebruik het apparaat niet als de netadapter, kabel of het apparaat beschadigd is. Laat het apparaat niet vallen, omdat het beschadigd kan raken.
• De spanning in het apparaat is gevaarlijk hoog. Open de behuizing nooit en steek geen voorwerpen door de ventilatieopening.
• Voorkom dat er vloeistoffen in het apparaat terechtkomen. Mocht dit toch gebeuren, trek dan de stekker van de netadapter uit het stopcontact.
• Trek de stekker van de netadapter ook uit het stopcontact als er tijdens het gebruik storingen optreden en voordat u het apparaat schoonmaakt.
• Raak de stekkerverbindingen niet aan met scherpe of metalen voorwerpen.
• Wijzig of repareer het apparaat niet. Het apparaat of de kabel mag alleen worden gerepareerd door een specialist in het servicecentrum.
• Kinderen onderschatten vaak de gevaren van het omgaan met elektrische apparaten. Laat kinderen nooit zonder toezicht in de buurt van elektrische apparaten komen.
• Gebruik het apparaat niet in vochtige ruimtes (bijv. badkamer) of zeer stoffige ruimtes.
• Apparaten die op het elektriciteitsnet zijn aangesloten, kunnen tijdens onweer beschadigd raken. Trek daarom altijd de stekker van het apparaat uit het stopcontact tijdens onweer.
• De netadapter moet volledig uit het stopcontact worden verwijderd om het apparaat volledig van de stroomtoevoer te scheiden. Trek altijd aan de stekker en nooit aan de kabel.
• Controleer kabels regelmatig op beschadigingen, bescherm ze tegen hete oppervlakken en andere gevaren, rol ze volledig af, leg ze zo neer dat niemand erover kan struikelen en knel ze niet af.

Brandrisico's:
De warmte die in het apparaat wordt gegenereerd, kan een storing of brand in het apparaat veroorzaken. Stel dit apparaat daarom niet bloot aan extreme temperaturen:

• Vermijd direct zonlicht en hitte;
• Dek de ventilatieopening op het apparaat niet af.

Explosiegevaar:

• Gebruik het apparaat niet in een omgeving met explosiegevaar!

Verstikkingsgevaar:

• Houd verpakkingsfolie buiten het bereik van kinderen.
• Houd rekening met mogelijke risico's voor kinderen (strangulatie) als u verlengkabels gebruikt.

Storingen:

Mogelijk risico op letsel door storingen in het apparaat!
Wees extra voorzichtig met medische elektrische apparaten.

• De werking van medische elektrische apparaten kan worden beïnvloed door elektromagnetische straling van uw apparaat. Zorg er daarom voor dat het apparaat voldoende ver van medische elektrische apparaten is geïnstalleerd en gebruikt. Hetzelfde geldt voor geïmplanteerde medische apparaten zoals pacemakers.

Mogelijke schade:

• Gebruik alleen de meegeleverde netadapters. Gebruik geen adapters van derden.
• Het stopcontact voor het aansluiten van de netadapter moet zich in de buurt van het apparaat bevinden en gemakkelijk toegankelijk zijn.

Installatie

Houd rekening met de veiligheidsvoorschriften over de omgeving en omstandigheden van de installatie en locatie! Stel het apparaat niet in bedrijf in een omgeving met explosiegevaar!

De repeater station in gebruik nemen

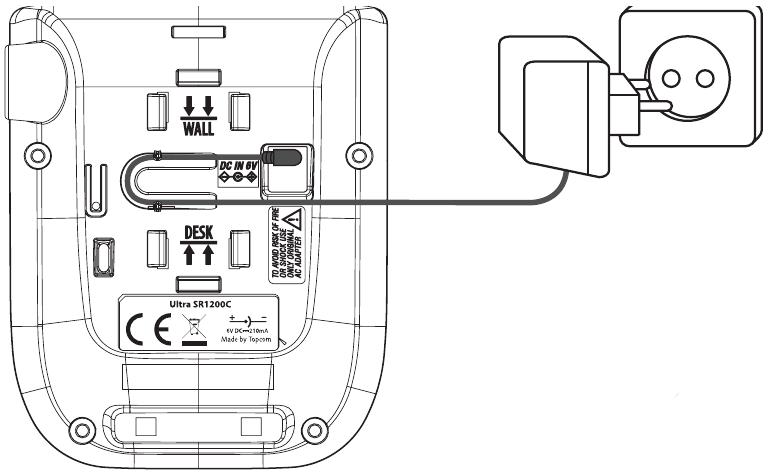

Zie figuur 1:

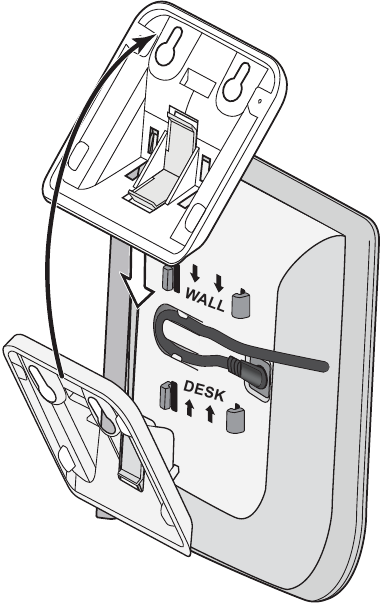

• Plaats de voetjes zoals getoond in figuur 2 op de onderkant van de repeater:
  • Voor wandmontage moet u 'WALL' (Muur) gebruiken
  • Voor opladen op het bureau moet u 'DESK' (Bureau) gebruiken

    Figuur 2

Het laadstation kan aan de muur worden gemonteerd zoals getoond in figuur 3.
De boorgaten moeten horizontaal 3 cm van elkaar worden geboord:

Figuur 3

Event LED

De LINK LED aan de voorkant geeft het volgende aan:

• Snel knipperen: registratiemodus
• Langzaam knipperen: niet geregistreerd of buiten het basisbereik.
• Continu branden: verbonden met het basisstation.

Repeater werking

De repeater werkt alleen met de andere TOPCOM Ultra series!

Een repeater kan worden gebruikt om het bereik tussen het basisstation en de handset(s) te vergroten. Er kunnen maximaal 6 repeaters op de basis worden geregistreerd en twee keer 3 repeaters kunnen in cascade worden geplaatst

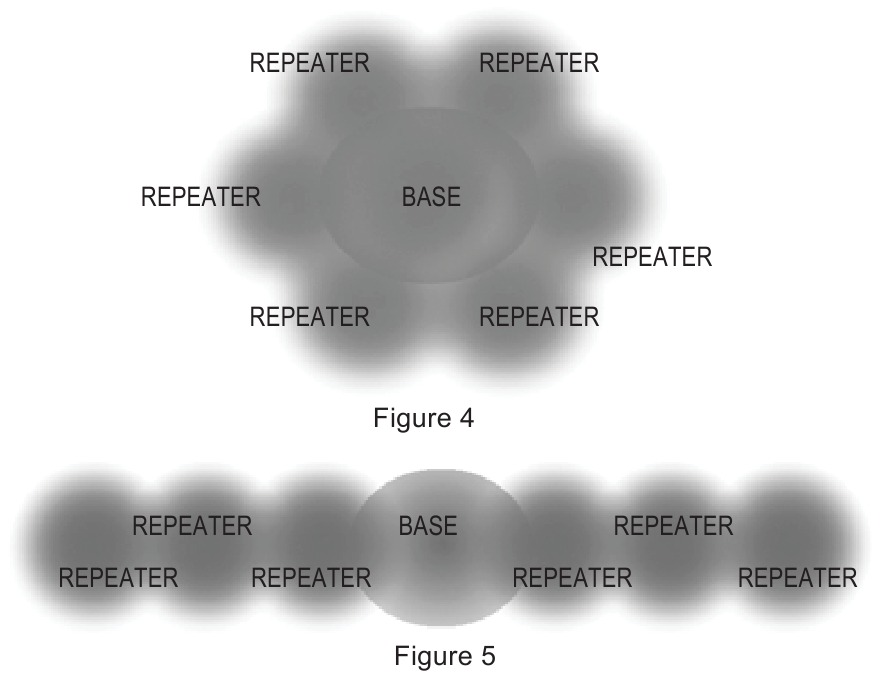

Zie figuur 4 / 5:

Wanneer handsets zich binnen het basisbereik bevinden, kunt u intern praten tussen 2 handsets en een derde handset kan tegelijkertijd met de externe lijn praten. Het maximale aantal handsets dat op uw basisstation kan worden geregistreerd, wordt niet beïnvloed door het gebruik van repeaters. Maar binnen een repeaterbereik kunnen slechts 2 handsets communiceren. Dit betekent dat wanneer meer dan 2 handsets zich binnen één repeaterbereik bevinden, slechts 2 handsets intern kunnen praten en andere handsets niet kunnen praten. Of slechts 1 handset kan communiceren met de externe lijn en andere handsets kunnen niet intern praten.

Een repeater registreren

Om een repeater te laten werken, moet u deze op de basis registreren. Houd de paging-toets op het basisstation langer dan 5 seconden ingedrukt totdat de berichtenteller op het basisstation begint te knipperen met ' '-' '. De registratiemodus op de basis is nu ongeveer 3 minuten actief. U moet de volgende stappen uitvoeren om een repeater te registreren:
Druk op de registratietoets op de repeater. De link-LED knippert 0,5 seconden aan/uit. Na de registratie brandt de link-LED continu.

Een repeater op de juiste locatie plaatsen

Wanneer u het basisbereik wilt vergroten, is het belangrijk dat u de repeater vóór het einde van het ontvangstbereik van de basis plaatst, en in de richting waarin u het bereik wilt vergroten. Zorg ervoor dat er een stopcontact is op de plaats van installatie en dat de link-LED niet knippert. Als de LED knippert, is de repeater te ver weg of wordt de ontvangst gehinderd door dikke muren of metalen voorwerpen.

Door de lage bereik waarschuwingstoon van een handset te gebruiken, kunt u ook een goede locatie vinden om uw repeater te plaatsen.

Onderhoud

Onderhoud

Het apparaat is onderhoudsvrij. Als het apparaat in contact komt met vloeistof, koppel het apparaat dan los van de stroomtoevoer en droog het zorgvuldig af. Controleer de werking na 2-3 dagen. Stuur het naar het servicecentrum als het defect is.

Schoonmaak

Reinig de telefoon met een vochtige doek die is gedrenkt in lauw water of een antistatische doek. Gebruik nooit reinigingsmiddelen of schuurmiddelen.

Buitengebruikstelling, opslag

Om het apparaat tijdelijk buiten gebruik te stellen, trekt u de stekker van het station uit de 230 V-stopcontacten. Bewaar de apparaten op een droge plaats die niet te warm is.

Afvalverwerking (milieubescherming)

Het apparaat mag aan het einde van zijn levensduur niet bij het normale huisvuil worden weggegooid. Dit wordt aangegeven door dit symbool op het product en/of op de verpakking. Breng het apparaat naar een inzamelpunt voor recycling van elektrische en elektronische apparaten. Sommige materialen in het product kunnen daar worden gerecycled. U kunt het milieu helpen door sommige onderdelen of grondstoffen van gebruikte producten te recyclen. Gooi ook verpakkingsmaterialen op een milieuvriendelijke manier weg. Neem contact op met uw plaatselijke overheid voor meer informatie over inzamelpunten in uw omgeving.

Topcom Garantie

Garantieperiode

De Topcom-units hebben een garantieperiode van 24 maanden. De garantieperiode begint op de dag dat de nieuwe unit is aangeschaft. Verbruiksartikelen of defecten die een verwaarloosbaar effect hebben op de werking of de waarde van de apparatuur vallen niet onder de garantie. De garantie moet worden aangetoond door overlegging van het originele of een kopie van het aankoopbewijs, waarop de aankoopdatum en het model van de unit zijn vermeld.

Garantieafhandeling

Een defecte unit moet worden geretourneerd naar een Topcom-servicecentrum, inclusief een geldig aankoopbewijs. Als de unit tijdens de garantieperiode een defect vertoont, zal Topcom of het officieel aangestelde servicecentrum alle defecten die zijn veroorzaakt door materiaal- of fabricagefouten kosteloos repareren, door de defecte units of onderdelen van de defecte units te repareren of te vervangen. In geval van vervanging kunnen kleur en model verschillen van de oorspronkelijk aangeschafte unit. De oorspronkelijke aankoopdatum bepaalt het begin van de garantieperiode. De garantieperiode wordt niet verlengd als de unit wordt vervangen of gerepareerd door Topcom of het aangestelde servicecentrum.

Garantie-uitsluitingen

Schade of defecten veroorzaakt door onjuiste behandeling of bediening en schade als gevolg van het gebruik van niet-originele onderdelen of accessoires vallen niet onder de garantie. De garantie dekt geen schade veroorzaakt door externe factoren, zoals bliksem, water en brand, noch schade veroorzaakt tijdens transport. Er kan geen aanspraak worden gemaakt op garantie als het serienummer op de units is gewijzigd, verwijderd of onleesbaar is gemaakt. Eventuele garantieclaims zijn ongeldig als de unit is gerepareerd, gewijzigd of aangepast door de koper.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Topcom Ultra R112 - Repeater Handleiding
