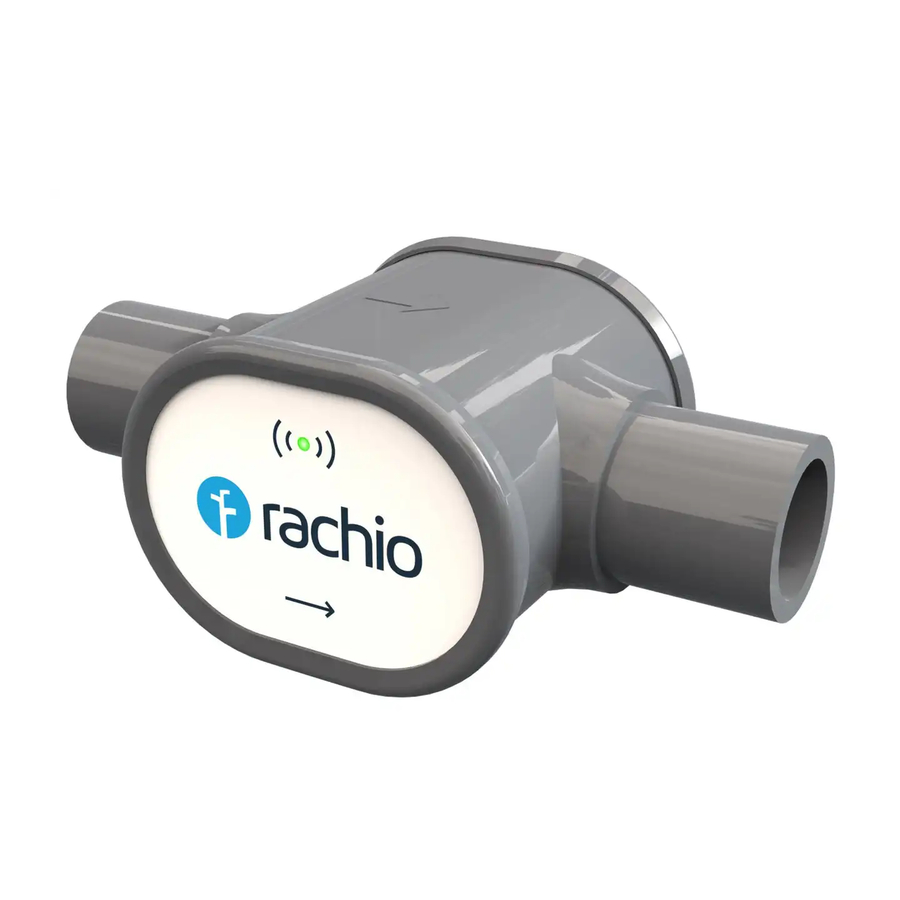

Rachio Wireless Flow Meter Snelstartgids

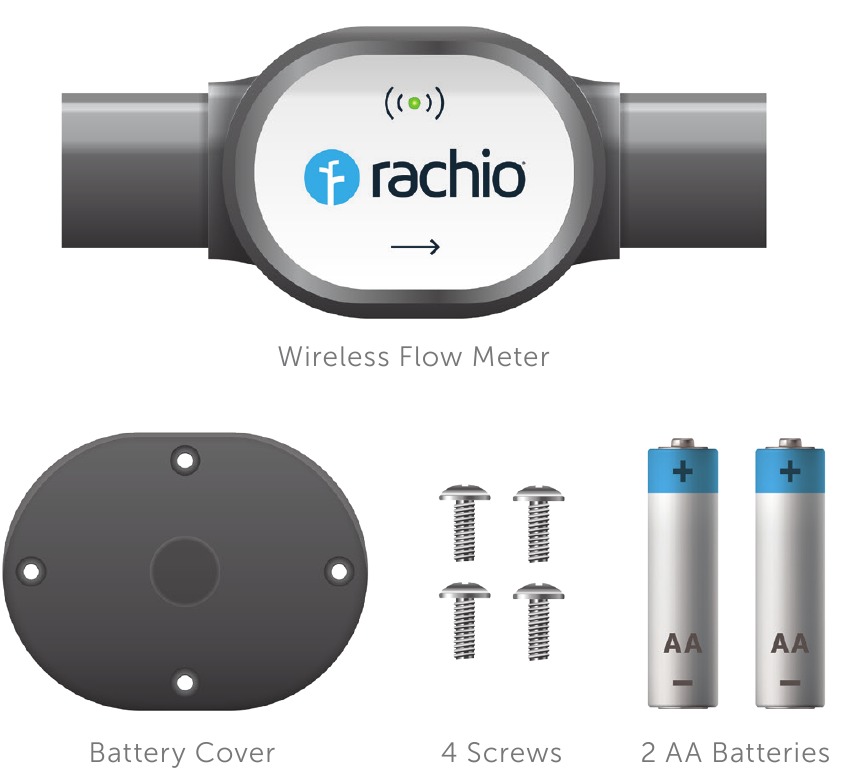

Wat zit er in de doos

Wat je nodig hebt

Installatie-instructies zijn uitsluitend bedoeld voor gebruik met aanbevolen fittingen. Ga naar rachio.com/flow voor een lijst met benodigde gereedschappen, nuttige video's, FAQ's en meer.

• Aanbevolen fittingen
• Aanbevolen handmatige pijpsnijder
• Schuurpapier of ontbraamgereedschap
• Fijne permanente stift
• Liniaal
• Kruiskopschroevendraaier
• Smartphone of tablet

Voordat je begint

Voordat er een pijp wordt doorgesneden, moet je ervoor zorgen dat je systeem voldoet aan de installatievereisten:

• De installatielocatie moet zich binnen 300 voet van een geïnstalleerde Rachio 3 Smart Sprinkler Controller bevinden.
• Terugstroompreventer en installatiegebied moeten zich bovengronds bevinden (aanbevolen).
  Installatie onder de grond vereist extra stappen die niet in deze handleiding zijn opgenomen. Ga voor meer informatie naar rachio.com/flow-underground.
• De Flow Meter is niet geschikt voor drinkwater en moet na de terugstroompreventer worden geïnstalleerd.
• Het systeem moet een pijp van ¾ inch of 1 inch hebben, gemaakt van koper, PVC, PEX of SDR9-poly.
  Voor 1 inch PVC-pijp, 1 inch koperen of poly-pijp en ¾ inch PVC-pijp heb je 14 inch rechte pijp nodig tussen de terugstroompreventer en de kleppenkast.
  Voor ¾ inch koperen of poly-pijp heb je 16 inch rechte pijp nodig tussen de terugstroompreventer en de kleppenkast.
• Als je meer dan één Rachio 3-controller of meer dan één terugstroompreventer hebt, ga dan naar rachio.com/flow-advanced.

Het gebruik van andere installatiemethoden dan die aanbevolen in deze handleiding kan de Wireless Flow Meter beschadigen of de garantie ongeldig maken.

Het steken van je vingers in de Flow Meter of fittingen kan de apparatuur beschadigen of persoonlijk letsel veroorzaken.

Eenmaal bevestigd, kunnen fittingen niet meer van de Flow Meter worden verwijderd, maar kunnen ze wel van de pijp worden verwijderd met behulp van fittingverwijderaars.

Het gebruik van lijm van welke aard dan ook kan de Rachio Flow Meter beschadigen.

Hulp nodig?

Bekijk ons Helpcentrum.
support.rachio.com

Bel ons.
1 (855) 300 3569

Als je een van de installatiestappen niet kunt voltooien, raden we een professionele installatie aan.
Om een Rachio Pro te vinden, ga je naar rachio.com/flow-install

STAP 1: Flowmeter koppelen.

1. Neem de Wireless Flow Meter mee naar de terugstroompreventer waar deze zal worden geïnstalleerd.
2. Plaats de batterijen pas in de Flow Meter als hierom wordt gevraagd.
3. Open de Rachio-app. Selecteer in het tabblad "More" (Meer) de optie "Accessories" (Accessoires) en voeg vervolgens de Rachio Wireless Flow Meter toe. Je wordt door het koppelingsproces geleid en vervolgens gevraagd om door te gaan met de installatie.

STAP 2: Schakel het water uit.

1. Sluit het water naar het irrigatiesysteem af bij de terugstroom of bij de hoofdafsluiter.
2. Laat het systeem leeglopen door een zone gedurende één minuut te laten lopen met behulp van de functie "Quick Run" (Snel starten) in de Rachio-app.

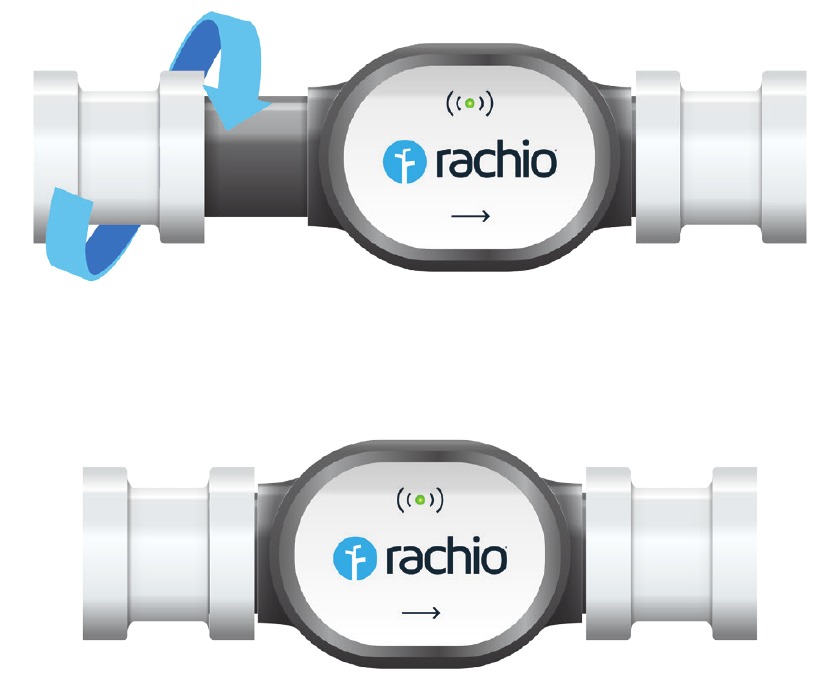

STAP 3: Fittingen aansluiten

Duw de Flow Meter en fittingen stevig tegen elkaar met een draaiende beweging totdat de fittingen gelijk liggen met of bijna gelijk liggen met de Flow Meter.

STAP 4: Zoek je metingen

Gebruik de tabel op de volgende pagina om de grootte en het materiaal van je systeem te vinden. Raadpleeg de bijbehorende instructies voor het snijden van pijpen op de volgende pagina's om pijpen te markeren ter voorbereiding op het snijden.

Nauwkeurigheid is hier belangrijk!
Twee keer meten, één keer snijden.

Als je niet de door Rachio aanbevolen fittingen gebruikt, gebruik dan de specificaties van je fittingen om de installatie te voltooien.

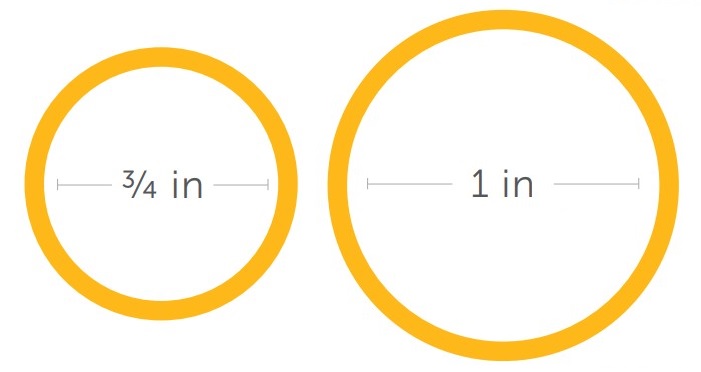

Voor koperen of poly-pijp

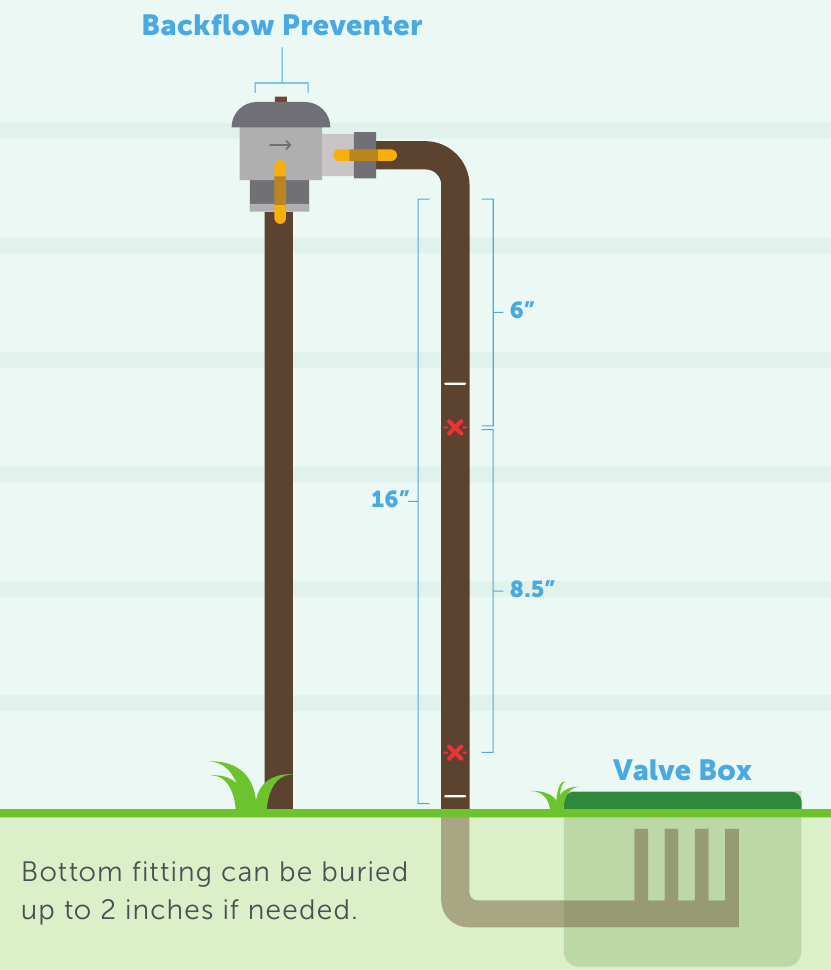

Instructies voor het snijden van 3/4 inch koperen of poly-pijp

1. Identificeer 16 inch rechte pijp tussen de terugstroompreventer en de kleppenkast.
2. Markeer 6 inch na de terugstroom; dit wordt de bovenste snede (rode lijn).
3. Markeer 8½ inch na de eerste markering; dit wordt de onderste snede (rode lijn).
4. Zet een kleine X naast de eerste twee markeringen.
5. Markeer 1⅛ inch boven de bovenste markering om de insteekdiepte aan te geven (witte lijn).
6. Markeer 1⅛ inch onder de onderste markering om de insteekdiepte aan te geven (witte lijn).

De onderste fitting kan indien nodig tot 2 inch worden begraven.

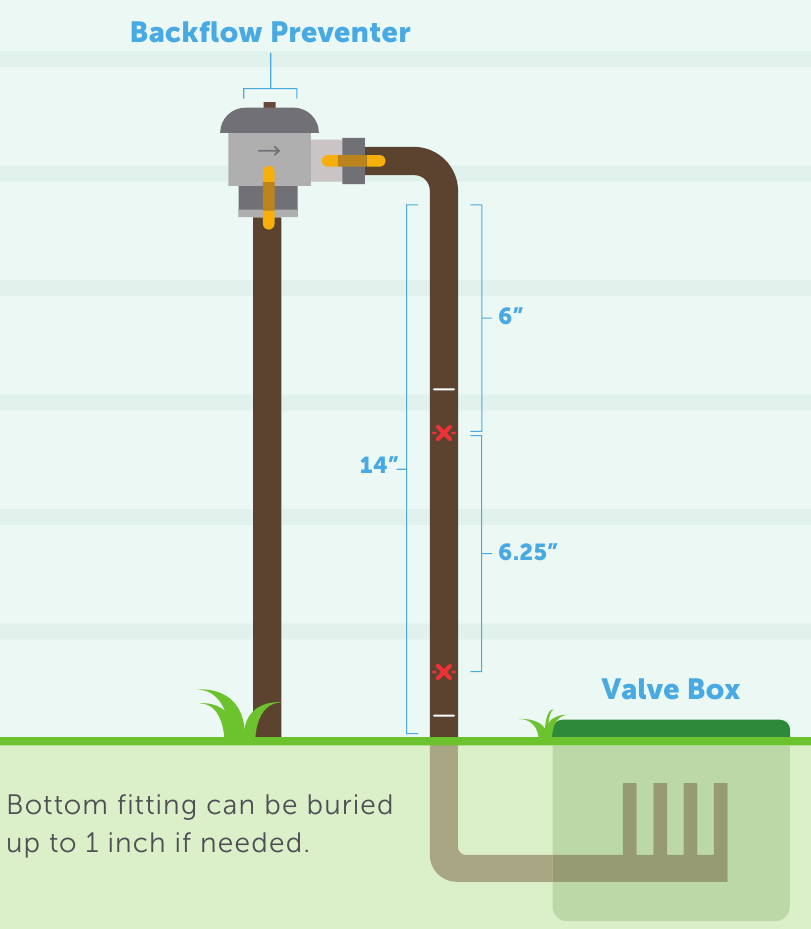

Instructies voor het snijden van 1 inch koperen of poly-pijp

1. Identificeer 14 inch rechte pijp tussen de terugstroompreventer en de kleppenkast.
2. Markeer 6 inch na de terugstroom; dit wordt de bovenste snede (rode lijn).
3. Markeer 6¼ inch na de eerste markering; dit wordt de onderste snede (rode lijn).
4. Zet een kleine X naast de eerste twee markeringen.
5. Markeer 1 ⅛ inch boven de bovenste markering om de insteekdiepte aan te geven (witte lijn).
6. Markeer 1 ⅛ inch onder de onderste markering om de insteekdiepte aan te geven (witte lijn).

De onderste fitting kan indien nodig tot 1 inch worden begraven.

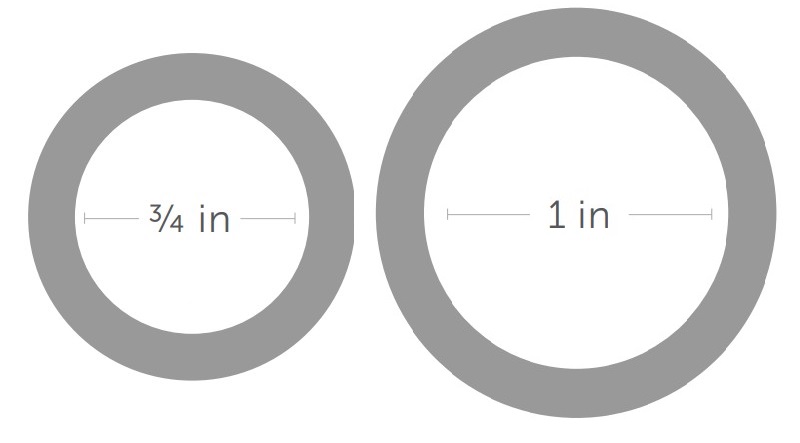

Voor PVC- of PEX-pijp

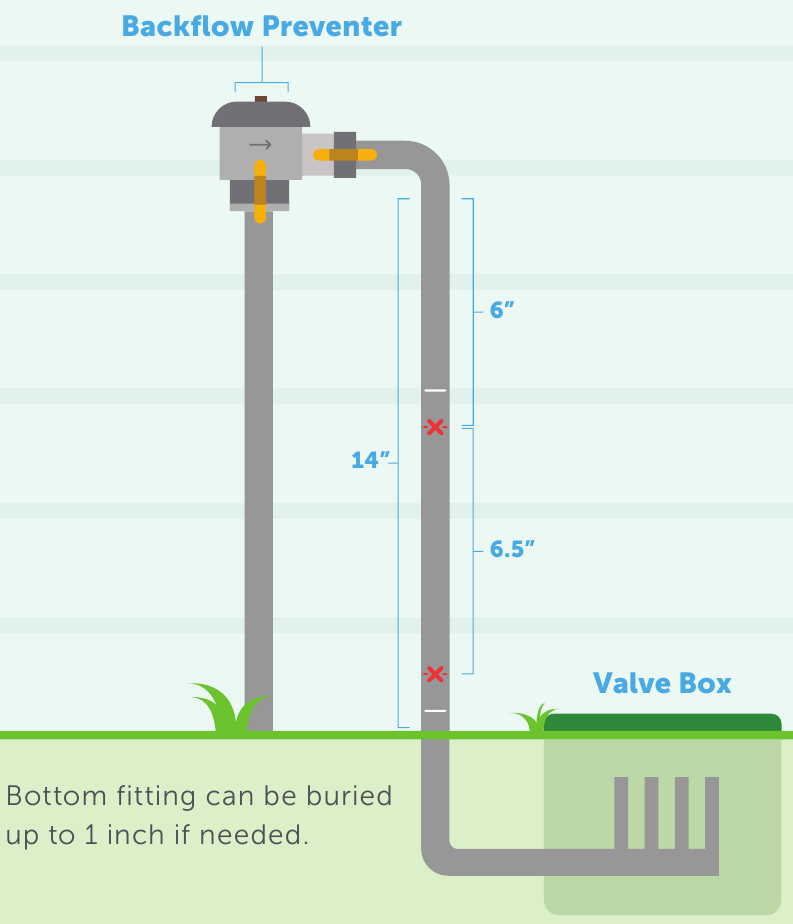

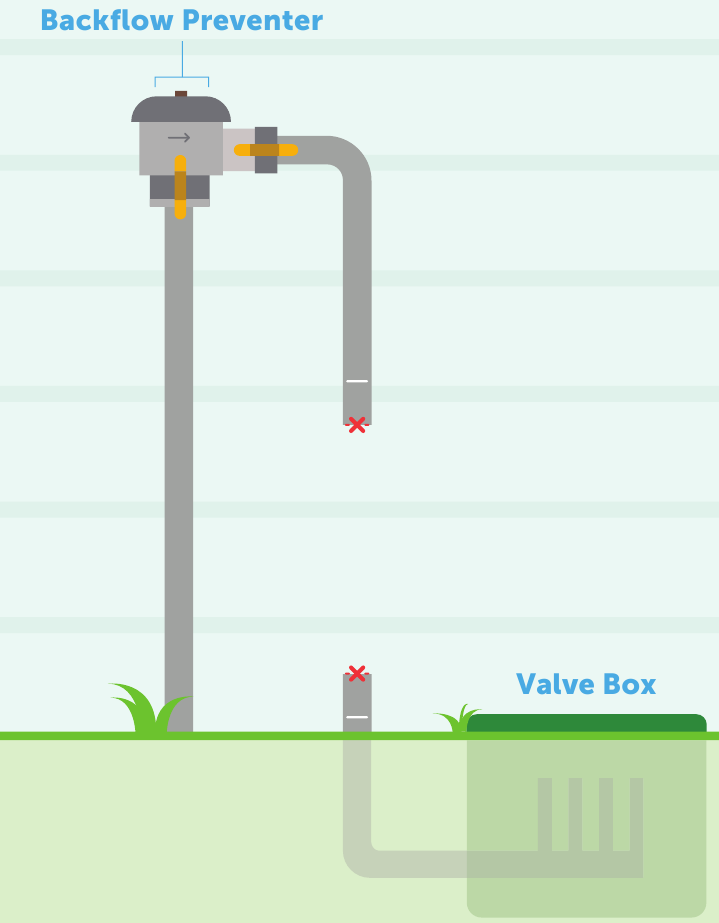

Instructies voor het snijden van ¾ inch en 1 inch PVC- of PEX-pijp

1. Identificeer 14 inch rechte pijp tussen de terugstroompreventer en de kleppenkast.
2. Markeer 6 inch na de terugstroom; dit wordt de bovenste snede (rode lijn).
3. Markeer 6½ inch na de eerste markering; dit wordt de onderste snede (rode lijn).
4. Zet een kleine X naast de eerste twee markeringen.
5. Markeer 1 inch boven de bovenste markering om de insteekdiepte aan te geven (witte lijn).
6. Markeer 1 inch onder de onderste markering naar

De onderste fitting kan indien nodig tot 1 inch worden begraven.

STAP 5: Pijp snijden en reinigen.

1. Maak een zuivere, rechte snede op de twee binnenste markeringen (aangegeven met X's).
   Eerst, snijd de bovenste binnenste markering.
   Vervolgens, snijd de onderste binnenste markering.
   Snijd de pijp niet op de buitenste insteekmarkeringen.
2. Gebruik het ontbraamgereedschap of schuurpapier om ruwe randen en vuil binnen en buiten de pijp te verwijderen.

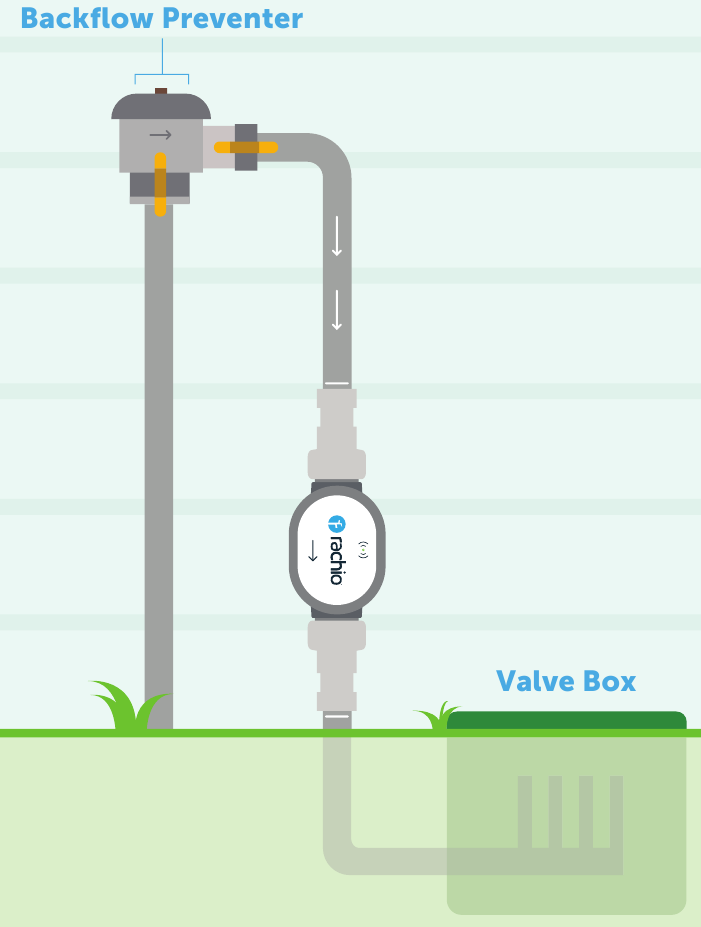

STAP 6: Installeer de flowmeter

1. Installeer de flowmeter zo dat de pijlen op de zijkant en voorkant van de Flow Meter zijn gericht in de richting van de waterstroom.
   (Het water stroomt naar de kleppenkast.)
2. Duw de Flow Meter, fittingen en pijp stevig tegen elkaar terwijl je de fittingen naar de insteekmarkeringen (witte lijnen) draait.
3. Alle door Rachio aanbevolen fittingen zijn 360˚ draaibaar, waardoor de Flow Meter na installatie eenvoudig in de juiste richting kan worden versteld.

STAP 7: Zet het water aan

1. Zet het water weer aan.
2. rachio.com/flow-lekControleer de installatielocatie op lekken. Als er een lek is, sluit dan het water af en zorg ervoor dat de fittingen tegen de behuizing van de flowmeter en de insteekmarkeringen zijn geduwd. Als het lek niet kan worden verholpen, ga dan naar rachio.com/flow-leak.

Gefeliciteerd, het is gelukt!

Je Flow Meter rapporteert nu het daadwerkelijke waterverbruik.

Om real-time lekdetectie in te schakelen, kalibreer je de Rachio Wireless Flow Meter. Selecteer in het tabblad "More" (Meer) van de app "Accessories" (Accessoires) en selecteer vervolgens de Rachio Wireless Flow Meter. Volg de instructies in de app om te kalibreren.

Controleer je e-mail voor tips over het bewaken van de waterstroom en lekdetectie met je Rachio Wireless Flow Meter.
