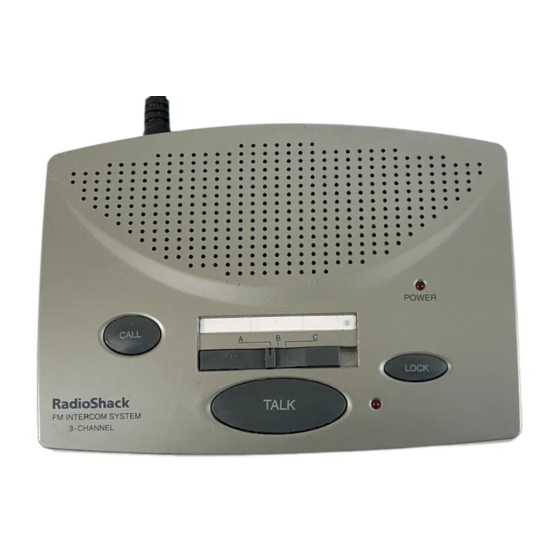

Radio Shack 43-3105 - Intercom Systeem Handleiding

Inhoud van de verpakking

• Intercom Systeem (3)
• Gebruikershandleiding
• Snelstartgids

Kenmerken

• Met drie selecteerbare kanalen kunt u communiceren met een specifieke intercom
• De "Lock" (Vergrendelen) knop verandert een intercom in een babyfoon
• Regelbaar volume
• De "Call" (Oproepen) knop stuurt een toon om andere stations te waarschuwen voor een inkomende transmissie
• Kan aan de muur worden gemonteerd
• Alleen voor gebruik binnenshuis

Installatie

Aansluiten op stroom

Steek elk station in een stopcontact en plaats het direct op een bureau, plank, tafel of aan de muur.

Stations kunnen tot 300 voet (ongeveer 90 meter) ver zenden en tussen gebouwen, zolang ze zijn aangesloten op dezelfde transformator van de elektriciteitslijn.

Opmerking: Zorg ervoor dat u de stations op minstens 1 meter afstand van elkaar installeert. Als de stations te dicht bij elkaar worden geplaatst, ontstaat er feedback en een piepend geluid.

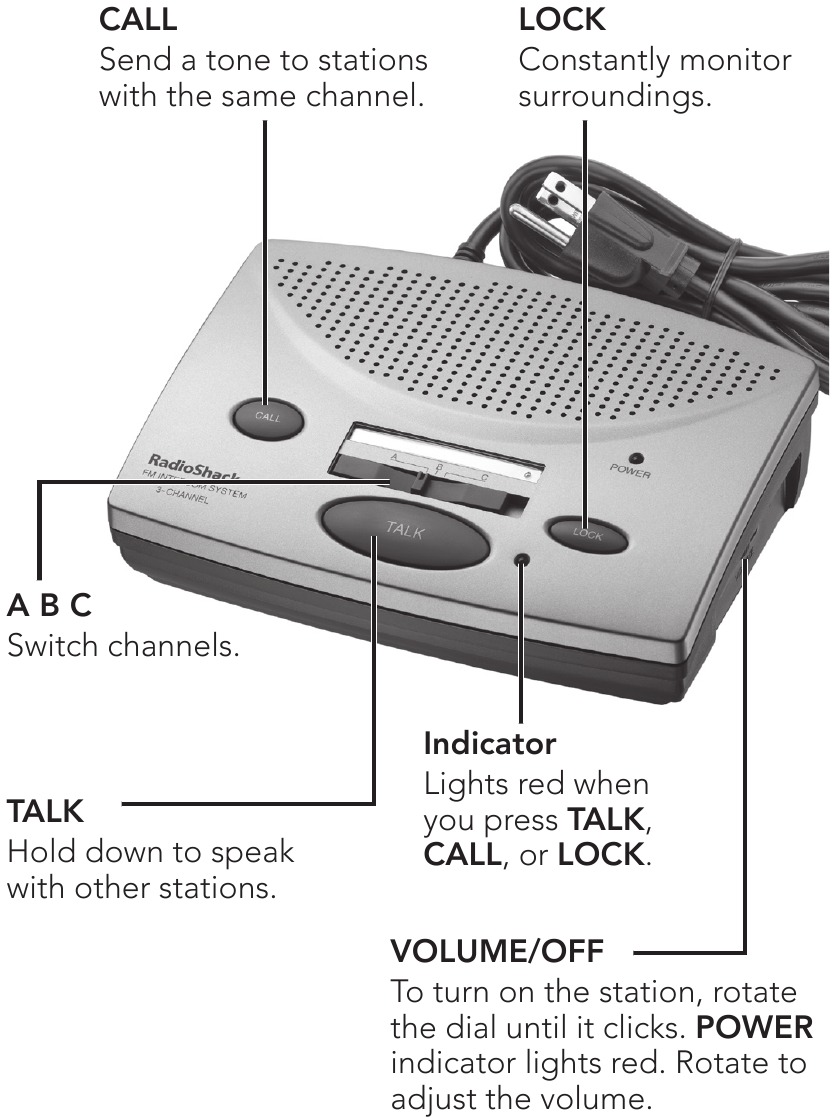

Bediening en Beschrijving

Indicator
Licht rood op wanneer u op TALK (Spreken), CALL (Oproepen) of LOCK (Vergrendelen) drukt.

VOLUME/OFF
Om het station in te schakelen, draait u aan de knop tot het klikt. De POWER (Aan/uit) indicator licht rood op. Draai om het volume aan te passen.

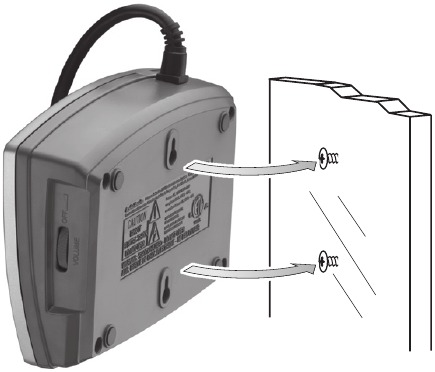

Montage

Om een station aan de muur te monteren, hebt u twee schroeven nodig (niet meegeleverd) met koppen die in de sleutelgat sleuven aan de onderkant van de stations passen.

1. Selecteer een locatie voor het station. Markeer de locaties voor de montageschroeven op de muur op 2 ⁹/16 inch (64,8 mm) afstand van elkaar, de een boven de ander.
2. Boor gaten op de gemarkeerde locaties.
3. Draai een schroef in elk gat, waarbij de schroefkoppen ongeveer ¹/8 inch (3 mm) van de muur uitsteken.
4. Lijn de sleutelgat sleuven aan de onderkant van het station uit met de schroefkoppen in de muur. Schuif het station omlaag over de schroeven om het station vast te zetten.


Communiceren

Het kanaal instellen

Elk station heeft drie kanalen, zodat u kunt selecteren met welk station of welke stations u wilt communiceren. U kunt een station ook gebruiken om geluiden in de buurt van een ander station te volgen.

U kunt bijvoorbeeld een station dat in de keuken is geïnstalleerd, instellen op Kanaal A, een station dat in de familiekamer is geïnstalleerd, op Kanaal B, en een station dat in een slaapkamer is geïnstalleerd, op Kanaal C. Met behulp van het station in de keuken kunt u communiceren met het station in de familiekamer door de kanaalkiezer op B te zetten, of met het station in de slaapkamer door de kanaalkiezer op C te zetten.

Stel de kanaalschakelaar op elk station als volgt in:

• Als u wilt dat alle stations met elkaar communiceren, zet u alle stations op hetzelfde kanaal.
• Als u een station wilt gebruiken om alleen met één ander station te communiceren, zet u slechts twee stations op hetzelfde kanaal.

Een station inschakelen

Draai VOLUME tegen de klok in tot het klikt. Pas vervolgens VOLUME aan tot een comfortabel luisterniveau. Om uit te schakelen, draait u VOLUME met de klok mee tot het klikt.

Een ander station oproepen

Zorg ervoor dat de stations die u wilt gebruiken zijn ingeschakeld en afgestemd op het gewenste volumeniveau.

1. Zet de kanaalkiezer op het kanaal (A, B of C) van het/de station(s) dat/die u oproept.
2. Druk op CALL (Oproepen). Elk station dat aan staat en op het geselecteerde kanaal is ingesteld, laat een toon horen.
3. Houd TALK (Spreken) ingedrukt en spreek. Wanneer u klaar bent met spreken, laat u TALK (Spreken) los en luistert u naar een reactie.

Opmerkingen:

• Er kan slechts één partij tegelijk op een kanaal spreken.
• De TALK (Spreken) indicator op het station dat u gebruikt, blijft branden zolang u TALK (Spreken) of CALL (Oproepen) ingedrukt houdt, of wanneer u op LOCK (Vergrendelen) drukt.
• Als uw stem vervormd klinkt, spreekt u mogelijk te luid of te dicht bij de microfoon.
• Zet de kanaalkiezer terug naar uw aangewezen kanaal nadat u klaar bent met praten, zodat anderen u gemakkelijk kunnen bereiken.

Monitoring

U kunt elk station zo instellen dat het continu geluiden naar een ander station verzendt.

Opmerking: U kunt slechts één station tegelijk bewaken.

1. Druk op LOCK (Vergrendelen) op het station in het gebied dat u wilt bewaken. De TALK (Spreken) indicator gaat branden.
   Opmerking: De TALK (Spreken) indicator blijft branden totdat u op CALL (Oproepen) of TALK (Spreken) drukt. Dit laat u weten dat het station aan het verzenden is.
2. Zet de kanaalkiezers op beide stations op hetzelfde kanaal.
3. Wanneer u klaar bent met monitoren, laat u het slot los door op TALK (Spreken) of CALL (Oproepen) te drukken op het station in het gebied dat u bewaakt. De TALK (Spreken) indicator gaat uit.
   Opmerking: Nadat u op LOCK (Vergrendelen) op een station hebt gedrukt, kunt u dat station niet meer oproepen of ermee praten totdat u op TALK (Spreken) of CALL (Oproepen) drukt om het slot los te maken.

Extra stations gebruiken

U kunt extra stations aan uw intercomsysteem toevoegen, zolang ze op dezelfde frequentie A (2 kHz), B (27 kHz) of C (23 kHz) uitzenden. Zorg ervoor dat de frequentie op de stations die u wilt toevoegen, overeenkomt met de frequentie op uw huidige stations. Als u echter een afzonderlijk intercomsysteem wilt opzetten, zorg er dan voor dat het op een andere frequentie werkt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Radio Shack 43-3105 - Intercom Systeem Handleiding
