Hunter HC Flow Meter Snelstartgids

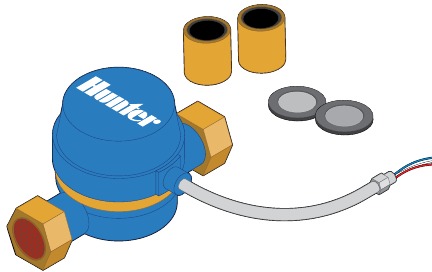

Inhoud van de doos

*Afgeschermde direct-burial kabel moet worden gebruikt voor installatie.

Let op: Dit product is bedoeld voor gebruik met professionele materialen. Het moet worden geïnstalleerd door een erkende irrigatie-installateur of erkende elektricien.

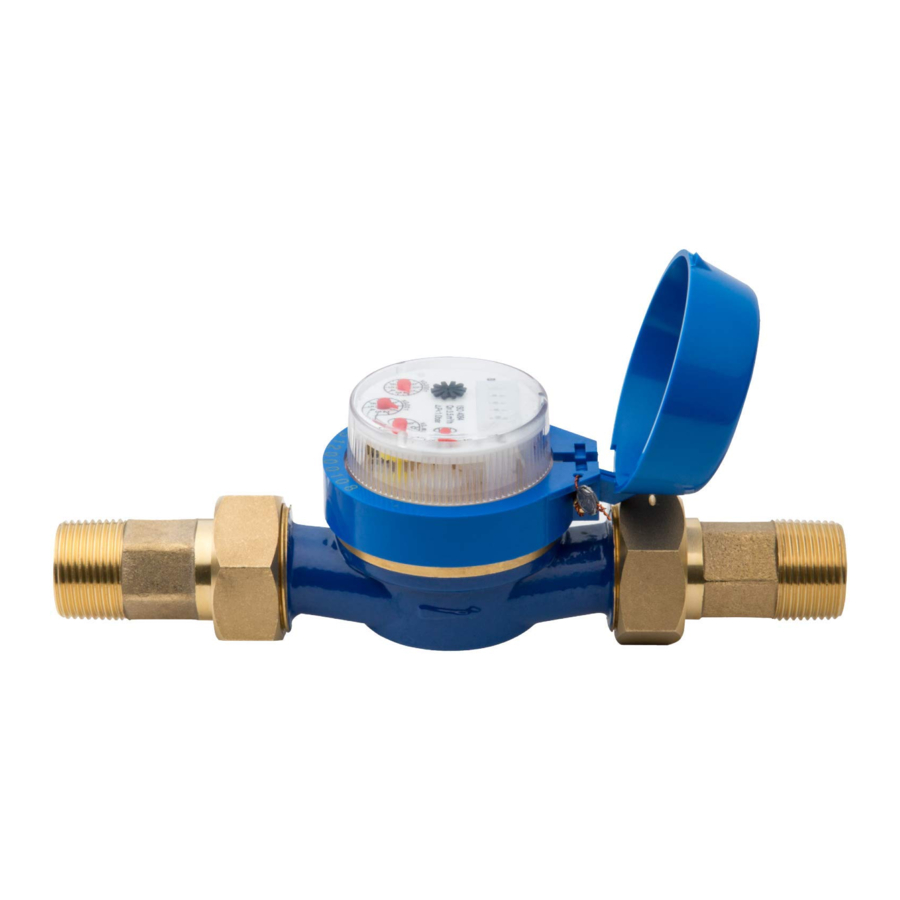

HC Flow Meters

De flowmeter bestaat uit twee delen:

1. Flowmeterbehuizing: De flowmeterbehuizing bevat een analoge wijzerplaat voor handmatige metingen als volgt. Uw flowmeter heeft 3 draden die uit de behuizing steken. De draden moeten worden aangesloten op de sensoringangen van de controller voor metingen in de softwareapplicatie. Bij alle modellen worden slechts 2 draden (blauw en wit) gebruikt.
2. Adapter: Elke flowmeter heeft een adapter om verbinding te maken met uw irrigatiesysteem.

Let op: De flowmeter geeft U.S. gallons weer. Indien gewenst kunt u de meeteenheid in de app wijzigen in liters.

Planning

Planning is een belangrijke stap in de succesvolle installatie van uw Hunter flowmeter en de betrouwbare werking van uw irrigatiesysteem.

3. Locatie flowmeter: Flowmeters worden geïnstalleerd tussen de hoofdklep en de zonekleppen. Om valse meldingen te voorkomen, mogen er geen waterkranen of ander ongecontroleerd watergebruik aan de downstream-zijde van de flowmeter zijn. Als alle solenoïden die op de controller zijn aangesloten niet bij elkaar zijn gegroepeerd, kan het nodig zijn om meer dan één flowmeter te installeren. Gebruik de onderstaande tabel bij het bepalen van de pijplengte voor een correcte installatie en een optimale waterstroom. De pijp die water naar de flowmeter brengt, moet 10 keer langer zijn dan de breedte van de pijp. De pijp die water van de meter afvoert, moet 5 keer de breedte van de pijp zijn.

Let op: De afmetingen in de tabel zijn voor minimale pijplengte.

4. Kabel (afgeschermde direct-burial kabel moet worden gebruikt): Er is een twee-aderige kabel nodig. De kabeldikte wordt bepaald door de totale kabellengte tussen de controller en de flowmeter. De kabel moet bestaan uit 2 aparte draden en mag zich niet in dezelfde leiding of kabelbundel bevinden als de solenoïdedraden. Deel de gemeenschappelijke draad van de solenoïden niet met de gemeenschappelijke draad van de sensoren.

Tabel kabellengte flowmeter

Let op: Afgeschermde direct-burial kabel is algemeen verkrijgbaar. Fabrikanten zijn onder meer Paige Electric en Regency Wire.

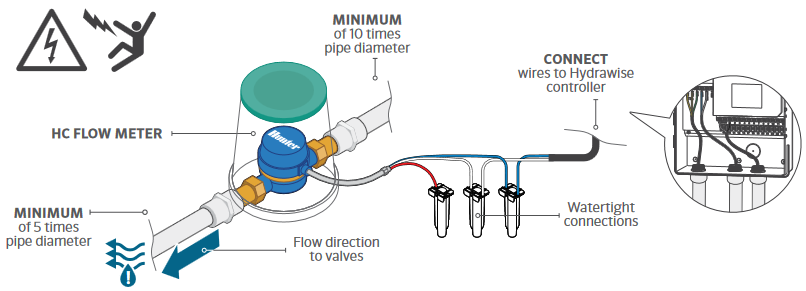

Installeren

De volgende instructies gaan ervan uit dat u uw Hydrawise controller al hebt geïnstalleerd.

1. Flowmeterbehuizing: De flowmeter heeft een markering op de behuizing die de richting van de waterstroom aangeeft. De installatie van de flowmeter moet in de juiste richting plaatsvinden, met water dat in de richting van de pijl op de flowmeterbehuizing stroomt. Alle HC Flow Meters moeten horizontaal worden geïnstalleerd met de wijzerplaat naar boven gericht.
2. Flowmeterdraad aansluiten: Er is een twee-aderige kabel nodig. De kabel die nodig is om uw flowmeter aan te sluiten, moet specifiek voor de flowmeter zijn en niet worden gedeeld met de gemeenschappelijke draad van de kleppen of andere sensoren. De kabeldikte wordt bepaald door de totale kabellengte tussen de controller en de flowmeter. De algemene regel is dat een draad van 0,5 mm (20GA) geschikt is voor een lengte van maximaal 240'. Sluit de draden aan op uw Hydrawise controller.

* Afscherming en blanke draad moeten indien beschikbaar op de aardaansluiting van de controller worden aangesloten.

Let op: Alle draadverbindingen moeten worden gemaakt met waterdichte connectoren, zoals 3M 316IR of 3M DBY.

Configureren

Gebruik uw Hydrawise account om uw flowmeterconfiguratie te voltooien.

1. Inloggen op uw account: Voer uw inloggegevens in.
2. Een flowsensor aanmaken: Het is belangrijk dat u de juiste flowmeter selecteert bij het configureren van uw Hydrawise app. Het kiezen van het verkeerde model kan ertoe leiden dat de Hydrawise controller valse meldingen in de software genereert.

3. Zones toewijzen aan de flowsensor: Raadpleeg hunter.direct/hchelp voor informatie over de installatie van de app/software.

Probleemoplossing

Meer nuttige informatie over uw product nodig? Vind tips over installatie, controller programmeren en meer.

hunter.direct/hchelp

hydrawise.com/flowmeterinstall

hunter.direct/winterization

HC Ondersteuning

Hartelijk dank voor uw aankoop van de Hunter HC Flow Meter. In deze Snelstartgids leert u hoe u uw flowmeter installeert en configureert. Voor ondersteuning van Hydrawise™ cloudsoftware of hulp bij uw Hydrawise account, gaat u naar hunter.direct/hchelp. Voor specificatie-informatie raadpleegt u hunter.direct/hcflow.
