SwagTron EB7 Elite Plus - eBike Handleiding

PRODUCTVEILIGHEIDSINFORMATIE

De SWAGTRON EB7 Elite Plus eBike is ontworpen met tal van veiligheidsmaatregelen voor de bestuurders. Er zijn extra voorzorgsmaatregelen genomen om de gebruiker te beschermen tegen hardwarestoringen door middel van ons nauwgezette ontwerp en engineering.
Zoals elke vorm van transport, heeft de SWAGTRON EB7 Elite Plus echter inherente gevaren die verbonden zijn aan het gebruik ervan (bijv. de controle verliezen, eraf vallen of in gevaarlijke situaties terechtkomen). Zorg ervoor dat u alle instructies en veiligheidsaanbevelingen in deze gebruikershandleiding leest en opvolgt voor en tijdens het rijden op uw eBike.

Inspecteer uw fiets voor elke rit, vooral voor en na het afleggen van lange afstanden. Controleer de banden op de juiste spanning en scheuren in de bandenwanden. Door de banden goed opgepompt en onderhouden te houden, voorkomt u lekke banden en maximaliseert u de prestaties.
Controleer ten tweede alle kabels en kabelhuizen op rafels, breuken, roest of corrosie en vervang ze indien nodig. Inspecteer ten slotte de remmen om er zeker van te zijn dat ze goed werken. Controleer bovendien de remblokken op eventuele schade, aangezien deze na verloop van tijd slijten en uiteindelijk moeten worden vervangen.
Als een vervanging van de remblokken of enig ander onderdeel nodig is, neem dan contact op met de klantenservice voor vervanging. Over het algemeen wordt aanbevolen om ervoor te zorgen dat alle moeren en bouten strak en goed vast zitten om letsel en onnodige slijtage aan uw eBike te voorkomen.

Dit apparaat vereist coördinatie, behendigheid en evenwicht. Gebruik uw beste oordeel om te bepalen of iemand de SWAGTRON EB7 Elite Plus eBike veilig kan gebruiken.

Door op de SWAGTRON EB7 Elite Plus eBike te rijden, erkent en aanvaardt de gebruiker de persoonlijke verantwoordelijkheid voor alle risico's die verbonden zijn aan het gebruik van de SWAGTRON EB7 Elite Plus eBike, waaronder, maar niet beperkt tot, spierblessures, gebroken botten, snijwonden of ernstig letsel dat kan worden opgelopen tijdens het gebruik van de SWAGTRON EB7 Elite Plus eBike.

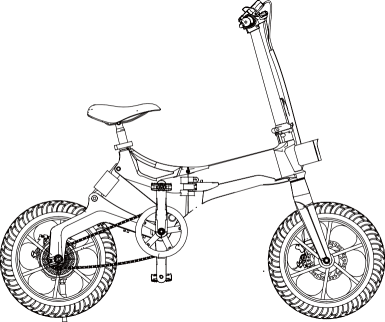

Algemene informatie

Lees alle instructies voordat u uw eBike gebruikt. Deze handleiding leidt u door de functies, het gebruik en de juiste verzorging van uw EB7 Elite Plus. Als u vragen heeft of de informatie die u nodig heeft niet in de handleiding kunt vinden, neem dan contact op met uw verkooppunt of onze klantenservice op 1-844-299-0625. Zorg ervoor dat u uw aankoopinformatie bij de hand heeft voordat u contact opneemt met de klantenservice, aangezien dit tijdens het gesprek nodig kan zijn.

Let bij het lezen van deze handleiding op deze pictogrammen:

Opmerkingen met dit pictogram MOETEN worden gelezen, begrepen en nageleefd om letsel of schade te voorkomen.
Opmerkingen met dit pictogram bevatten relevante informatie.

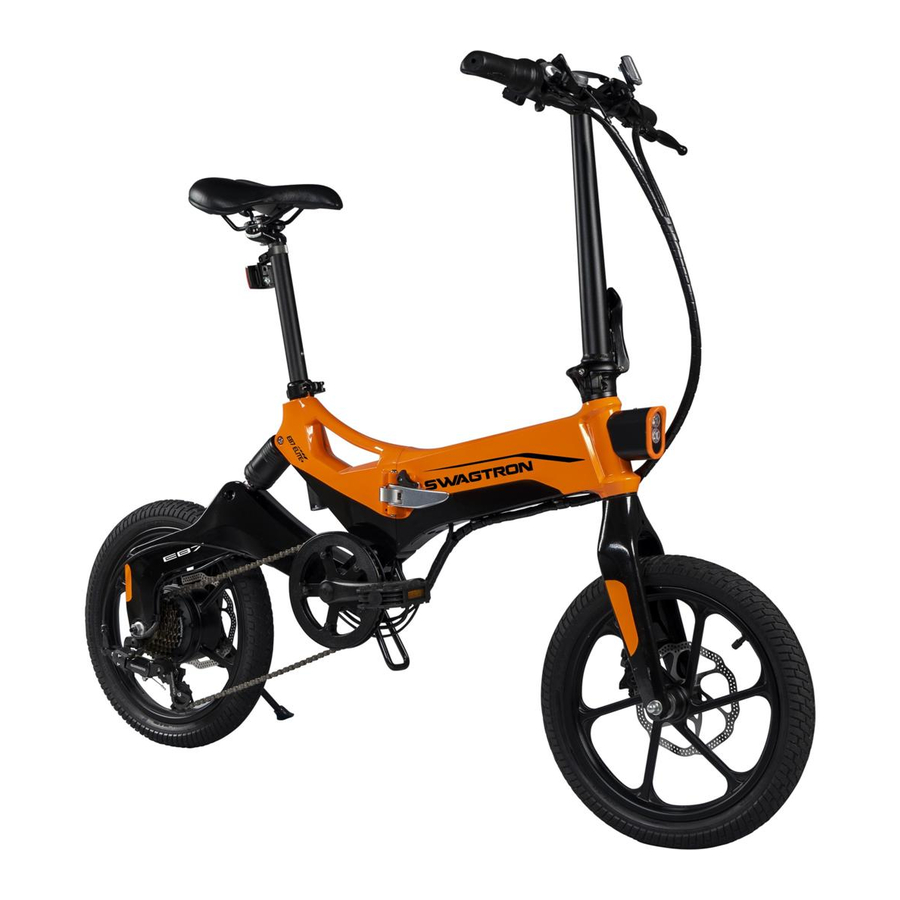

Over de SWAGTRON EB7 Elite Plus

De EB7 Elite Plus is een compact, emissievrij, persoonlijk transportmiddel dat aanvoelt als een fiets, maar rijdt als een bromfiets! Hij is milieuvriendelijk en gebouwd met hoogwaardige componenten met behulp van toonaangevende productieprocessen.

• Milieuvriendelijk met nul uitstoot
• Inklapbaar bij het frame, de stuurpen en de pedalen
• Biedt aangedreven snelheden tot 18.6 mph
• Oplaadbaar, draagbaar en duurzaam

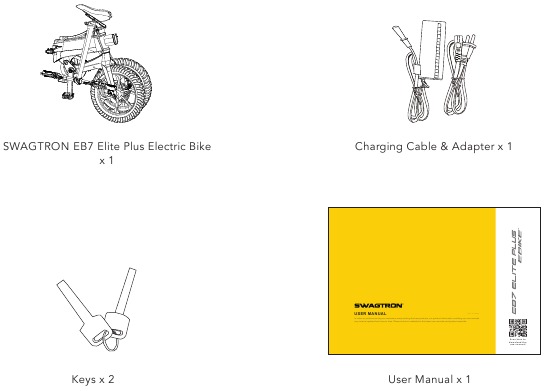

Wat zit er in de doos?

• 1 x SWAGTRON EB7 Elite Plus eBike
• 1 x Oplaadkabel & Adapter
• 2 x Sleutels
• 1 x Gebruikershandleiding

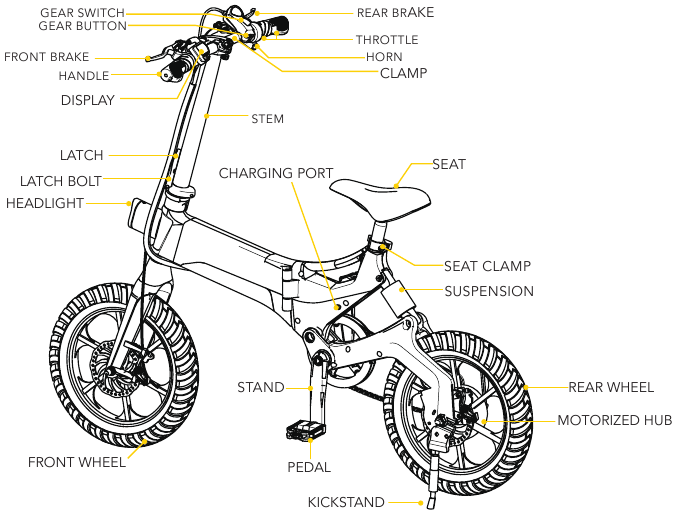

Productoverzicht

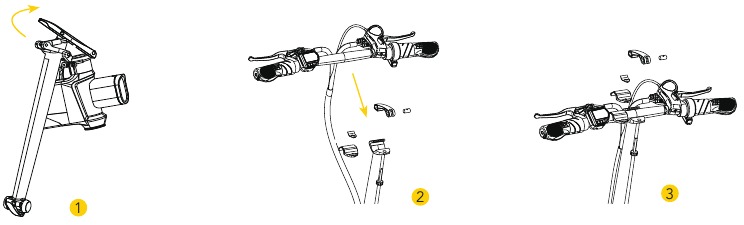

Het stuur monteren

Stap 1. Trek de stuurpen rechtop ( ).

Stap 2. Klap de vergrendeling omhoog om deze te sluiten. Hij klikt op zijn plaats.

Stap 3. Verwijder de klem bovenop de stuurpen ( ) en plaats het stuur op de bovenkant van de stuurpen en installeer de klem opnieuw om het stuur op de stuurpen te bevestigen ( ).

Uw eBike hanteren

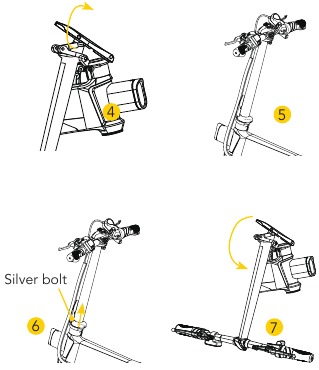

De kop in- en uitklappen

Pas op dat u uw vingers niet tussen de vergrendeling en de stuurpen plaatst. Dit kan leiden tot letsel.

Om uit te klappen ( ):

Stap 4. Trek de stuurpen rechtop.
Stap 5. Klap de vergrendeling omhoog om deze te sluiten. Hij klikt op zijn plaats.

Om in te klappen ( ):

Stap 1. Zoek de zilveren bout aan de zijkant van de vergrendeling en trek deze omhoog.
Stap 2. Terwijl u de bout omhoog houdt, gebruikt u uw andere hand om de vergrendeling uit te klappen door deze van de stuurpen af te trekken. Er is een inkeping aan de andere kant van de vergrendeling om dit gemakkelijker te maken.
Stap 3. Met de vergrendeling losgekoppeld, klapt u de stuurpen naar beneden.

Het frame in- en uitklappen

Om het frame uit te klappen

Klap het achterwiel / de achterkant uit en houd uw eBike rechtop met de standaard. Houd het vergrendelingsslot omhoog en duw de vergrendeling dicht. Zorg ervoor dat het haakuiteinde van de vergrendeling vastzit en laat het vergrendelingsslot naar beneden draaien in de vergrendeling om alles op zijn plaats te vergrendelen. ( ).

Om het frame in te klappen
Houd het vergrendelingsslot omhoog en gebruik uw andere hand om de vergrendeling te openen door deze van het frame weg te trekken ( ). Klap het achterwiel / de achterkant naar het andere wiel en gebruik de standaard onder het frame indien nodig.

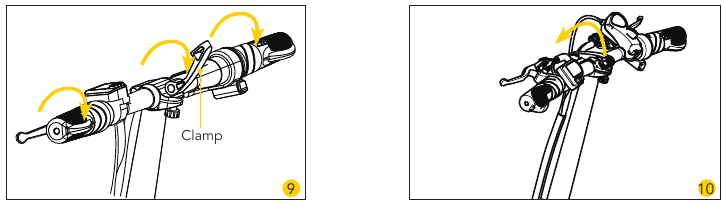

Het stuur afstellen

Klap de klem uit, draai en pas de richting van het stuur aan naar een comfortabele positie (). Zet het stuur vast door de klem dicht te klappen ().

De zithoogte aanpassen

De stoel op de juiste hoogte plaatsen is essentieel voor beter trappen, veiligheid en algemeen comfort. De beenlengte van de rijder wordt gebruikt om de positie van de stoel te bepalen. Tijdens het trappen moeten uw heupen gelijk blijven en uw benen mogen niet te ver uitsteken. Om de juiste zithoogte te bepalen, gaat u op de eBike zitten met één pedaal op het laagste punt en plaatst u de bal van uw voet op het pedaal. Als uw knie in deze positie licht buigt, staat de stoel op de juiste hoogte. Bovendien moet uw been bijna recht zijn wanneer u uw hiel op het pedaal plaatst.

Open de klem onder de zadelpen. Trek de stoel omhoog of duw deze omlaag om de hoogte aan te passen. Controleer of de zadelpen volledig in het frame is gestoken en of de kop van de stoel parallel is met het frame. Sluit ten slotte de klem om de stoel op zijn plaats te bevestigen ( ).

De pedalen in- en uitklappen

Houd de crankarm verticaal en klap het pedaal in of uit. Herhaal dit indien nodig met het andere pedaal ().

De batterij opladen

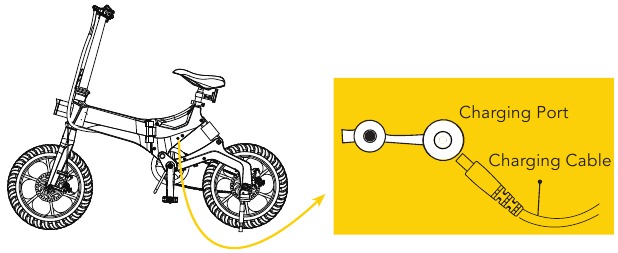

Oplaadinstructies

Laad de eBike op voordat u hem gebruikt.

Stap 1. Zorg ervoor dat de fiets is uitgeschakeld en sluit de kabels en adapter van de oplader aan indien nodig.

Stap 2. Steek de oplader in een stopcontact (100V-240V) en steek vervolgens het andere uiteinde in de oplaadpoort. Verwijder de dop indien nodig.

Stap 3. Sta ~5 uur oplaadtijd toe. Het lampje van de oplaadadapter wordt rood tijdens het opladen en wordt groen zodra het opladen is voltooid. Koppel alle kabels los zodra het opladen is voltooid.

Voor uw gemak kan de batterij ook worden opgeladen terwijl deze is losgekoppeld van de EB7 Elite Plus. (Zie 4.2 voor instructies voor het loskoppelen.)

• Laad de batterij volledig op voor het eerste gebruik, dit kan tot 5 uur duren.
• Voer periodieke visuele inspectie uit van de batterijpoorten en oplaadkabels.
• Houd uw oplaadomgeving te allen tijde schoon en droog.
• Laad uw eBike niet op als de oplaadpoort vochtig is of er vloeistof op zit.
• Om de batterij met maximale efficiëntie te laten werken, vermijdt u het opladen van uw eBike in extreem warme of extreem koude omgevingen.

• Gebruik de fiets in GEEN geval terwijl deze wordt opgeladen of is aangesloten op de oplader.
• De oplaadtijd is ~5 uur. Langer opladen kan de levensduur en/of prestaties van de batterij beïnvloeden. Als het lampje van de oplaadadapter niet aangaat, is deze mogelijk niet volledig aangesloten. Controleer of deze goed is aangesloten op de muur en op de fiets.
• Gebruik alleen de oplader die bij uw EB7 Plus is geleverd. Als u uw oplader bent kwijtgeraakt, neem dan contact op met de klantenservice om een vervanging te verkrijgen.

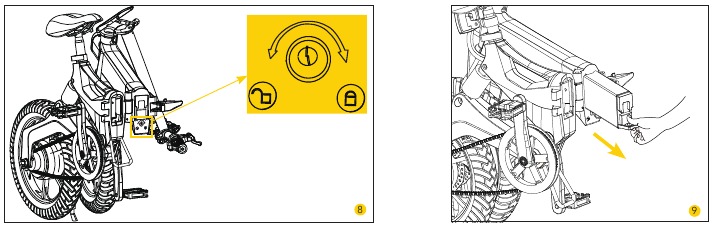

Batterijvergrendeling/verwijdering

Voor uw gemak kan de batterij van de EB7 Elite Plus indien nodig worden verwijderd en vergrendeld. Vouw de fiets eerst op voordat u de batterij ontgrendelt en/of verwijdert.

Stap 1. Gebruik de meegeleverde sleutels om de batterij te ontgrendelen via het sleutelgat in het opgevouwen frame ( ). Om de batterij te ontgrendelen, steekt u de sleutel in het slot en draait u deze naar de ontgrendelde positie.

Stap 2. Terwijl de sleutel in het sleutelgat zit, tilt u de hendel op en gebruikt u deze om de batterij eruit te trekken ( ).

Stap 3. Om de batterij terug te plaatsen, plaatst u deze terug in het frame. Draai de sleutel naar de vergrendelde positie.

Vergeet niet om de batterij te vergrendelen en de sleutel te verwijderen voordat u de fiets uitvouwt en/of berijdt.

Uw eBike berijden

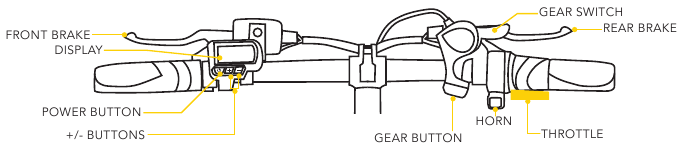

Hoe te rijden

• Start uw eBike door de aan/uit-knop ~2 seconden ingedrukt te houden, of berijd hem direct met uw voeten. De ondersteunde modus is ingeschakeld wanneer de stroom is ingeschakeld.
• Beweeg vooruit door aan de gashendel te draaien.
• Schakel tussen 7 versnellingen door op de versnellingsknop te drukken of de versnelling te verschuiven.
  De versnellingsknop schakelt alleen op in versnelling.
• Om te stoppen, laat u de gashendel los en knijpt u vervolgens in de voor- en achterremmen om de voor- en achterwielen te vertragen.
• Gebruik de claxon en koplamp om voetgangers en andere rijders te waarschuwen voor uw aanwezigheid.

Knopinformatie

Het display van de EB7 Elite Plus eBike heeft verschillende elementen.

: Houd ~2 seconden ingedrukt om de eBike aan/uit te zetten. Druk kort om op het display te schakelen tussen TRIP, VOL, TI en ODO.
: Druk kort om te schakelen tussen snelheidsmodi (1-3). Houd ~2 seconden ingedrukt om de koplamp aan/uit te zetten.
: Druk kort om te schakelen tussen de modi 1, 2 en 3.

Display informatie

: Dit pictogram geeft de status van de cruisecontrol aan (aan/uit). Houd de snelheid ~7 seconden aan om deze functie te gebruiken. Rem om hem uit te schakelen.

: Dit pictogram geeft de status van de koplamp aan (aan/uit).

: Huidige snelheid, gemeten in mph of km/u.

TRIP: Deze cijfers tonen afstandsgegevens voor een enkele rit. Gegevens worden automatisch gewist wanneer de fiets wordt uitgeschakeld.

ODO: Deze cijfers tonen kilometertellergegevens, d.w.z. cumulatieve afstand van 0 tot 6213 mijl. Gegevens worden verzameld in stappen van 0,63 mijl. Als een enkele rit minder is dan 0,63 mijl, wordt deze niet opgenomen in de totale kilometerstand. Wanneer de gegevens de maximale waarde (6213 mijl) overschrijden, wordt de kilometerteller automatisch teruggezet op nul.

TI: Deze cijfers tonen tijdgegevens voor een enkele rit.

VOL: Deze cijfers tonen de actuele spanningsinformatie.

Batterij Niveau: Dit pictogram geeft aan hoeveel batterijduur u nog heeft.

MODE: Geeft de huidige snelheidsmodus weer (1, 2 of 3). Elke modus heeft een andere maximale snelheid (alleen gas):

Modus 1 max. snelheid is 11,3 mph. Modus
2 max. snelheid is 13,7 mph.
Modus 3 max. snelheid is 18,6 mph

Display instellingen

Houd de knoppen en ~2 seconden ingedrukt om het scherm met display-instellingen te openen.

Displayhelderheid aanpassen: Druk op de knop om het P01-scherm te openen en gebruik vervolgens de knoppen en om de helderheid van de achtergrondverlichting van het display aan te passen.

Schakel meetsysteem: Druk op de knop om het P02-scherm te openen en gebruik vervolgens de knoppen en om het display in te stellen op het gewenste meettype tussen imperiaal (miles, mph) en metrisch (km, km/u).

Veilige rijtechnieken en tips

Overweeg de volgende technieken en informatie om ervoor te zorgen dat u een veilige en leuke rijervaring heeft. Controleer voor het rijden altijd of uw remmen goed werken.

• Zorg ervoor dat uw voeten altijd op de pedalen staan. Het is gevaarlijk om tijdens het rijden uw voeten van de pedalen te halen.
• Vergeet niet om te blijven zitten wanneer u de cruisecontrolfunctie van de eBike gebruikt.
• Zorg ervoor dat de batterij volledig is opgeladen, vooral als u van plan bent lange afstanden af te leggen.
• Voor uw eigen veiligheid en de veiligheid van anderen, rijd alleen met snelheden waarmee u zich prettig voelt en wees te allen tijde klaar om te stoppen.
• Houd een veilige afstand tot andere rijders om botsingen te voorkomen.
• Let op uw omgeving. Uw ogen zijn uw beste hulpmiddelen om obstakels en onveilige oppervlakken veilig te vermijden.
• Rijd in open ruimtes en vlakke gebieden. Vermijd hellingen of drukke gebieden totdat u vertrouwd bent met het rijden.
• Rijd niet met hoge snelheden, op oneffen terrein, bij slecht weer of in anderszins onveilige omstandigheden.
• Gebruik de eBike nooit om iets te doen dat persoonlijk letsel of materiële schade kan veroorzaken.
• Probeer geen passagiers of zware voorwerpen te vervoeren. De fiets kan slechts het gewicht van één persoon tegelijk dragen. Overschrijd de gewichtslimiet niet.
• Berijd de eBike alleen waar dit is toegestaan. U MOET de plaatselijke wetten naleven en voorrang verlenen aan voetgangers.

GEBRUIK DE EBIKE NIET OM GEVAARLIJKE MANOEUVRES UIT TE VOEREN. HET NIET IN ACHT NEMEN VAN EEN GOED OORDEEL EN HET IN ACHT NEMEN VAN DE BOVENSTAANDE WAARSCHUWINGEN VERGROOT HET RISICO OP ERNSTIG LETSEL OF, IN ZEER ZELDZAME GEVALLEN, DE DOOD. GEBRUIK MET PASSENDE VOORZICHTIGHEID EN SERIEUZE AANDACHT VOOR EEN VEILIGE WERKING.

Voor uw eerste rit

Inspecteer de versnellingen, onderzoek de remmen en controleer de bandenspanning. Een juiste bandenspanning kan lekke banden verminderen en de prestaties verbeteren, inclusief de reisafstand per lading. Zie sectie 7.1 voor meer informatie.

Dagelijkse fietsinspecties

Routine-inspecties voor en na elke rit helpen u de optimale fietsprestaties te behouden en potentiële problemen op te sporen voordat ze veiligheidsproblemen worden. Controleer regelmatig de remmen, verlichting, het zadel en de bandenspanning.

Halfjaarlijkse fietsmonteurinspecties

Fietsen vereisen regelmatig onderhoud. Breng uw fiets twee keer per jaar naar uw plaatselijke fietsenwinkel voor een onderhoudsbeurt. Complexe componenten moeten altijd worden geïnspecteerd, onderhouden en afgesteld door ervaren monteurs.

Onderhoud

• Voer geen enkel onderhoud uit terwijl de eBike is ingeschakeld of wordt opgeladen.
• Pogingen om uw eBike te repareren of aan te passen, kunnen alle garanties ongeldig maken. Alleen geautoriseerde reparatiecentra mogen de eBike onderhouden. Neem contact op met de klantenservice als u hulp nodig heeft.

Bandenspanning

U heeft een drukmeter en een standaard fietspomp nodig om de banden van de EB7 Elite Plus eBike op te pompen.

Stap 1. Zorg ervoor dat de eBike is uitgeschakeld en stabiel staat.

Stap 2. Inspecteer de banden visueel op schade of leksporen. Als de band beschadigd is, POMP HEM DAN NIET OP. Neem onmiddellijk contact op met de klantenservice.

Stap 3. Zoek het ventiel aan de binnenkant van het wiel en verwijder de dop.

Stap 4. Gebruik een standaard fietspomp om langzaam lucht in de banden te pompen.

Stap 5. Gebruik de drukmeter periodiek om de PSI te controleren.

Stap 6. Wanneer de band 40-65 PSI/2.8-4.5BAR bereikt, stop dan met oppompen en plaats de ventieldop terug.

Stap 7. Herhaal dit met de andere band.

• Alle PSI-markeringen op de banden geven een maximum aan. Pomp de voorband NIET op tot deze waarde. Pomp alleen op tot maximaal 65 PSI zoals hierboven aangegeven.
• Onderinflatie wordt sterk aanbevolen als u van plan bent buiten te rijden bij temperaturen boven 90 graden Fahrenheit. Breng de EB7 Elite Plus eBike naar binnen en laat de banden leeglopen tot 58,5 PSI. Als de PSI te hoog is en de banden worden blootgesteld aan extreem hoge temperaturen, kan rijden buiten ernstige schade aan de band veroorzaken, inclusief maar niet beperkt tot uitrekken en/of scheuren.

Schoonmaken

Een goede reiniging van uw eBike kan een langere levensduur en een soepele rijervaring garanderen.

• Veeg de buitenkant van uw eBike af met een zachte, droge microvezeldoek.
• Controleer de wielen en zorg ervoor dat er geen blokkades zijn. Het ontwerp van de eBike maakt eenvoudig wielonderhoud mogelijk.
• De eBike voldoet aan IPX4-waterbestendigheid, wat betekent dat hij bestand is tegen spatten; dompel de eBike echter niet onder in water.
• Laat geen water en vloeistoffen in de elektrische onderdelen of de batterij van de eBike komen.

Opslag

Hieronder volgen enkele tips om te overwegen bij het opbergen van uw EB7 Elite Plus eBike.

• Laad de eBike voor het opbergen volledig op om overmatige ontlading van de batterij als gevolg van niet-gebruik te voorkomen.
• Als u de eBike langer dan een maand opslaat, ontlaadt en laadt u de batterij minstens één keer per maand op.
• Bedek de eBike om stof buiten te houden. Bewaar hem niet in een stoffige omgeving, omdat dit na verloop van tijd schade kan veroorzaken.

Vervoer

Schakel de eBike uit voordat u hem verplaatst, optilt of anderszins vervoert. De eBike weegt ongeveer 42,3 lb. Als u niet zeker bent van uw vermogen om dit gewicht te tillen, vraag dan iemand om hulp.
Lithium-ionbatterijen worden beschouwd als gevaarlijke materialen; daarom is het vervoer onderworpen aan federale, staats- en lokale wetten.
De internationale wetgeving verbiedt het verzenden van kale lithium-ionbatterijen. Als u uw EB7 Elite Plus eBike verzendt, moet u deze verzenden met de batterij geïnstalleerd.

Afvalverwerking aan het einde van de levensduur

Dit product mag niet worden afgevoerd door verbranding, storten of vermenging met huishoudelijk afval. Onjuiste verwijdering van de batterij in dit product kan ertoe leiden dat de batterij opwarmt, scheurt of ontbrandt, wat ernstig letsel kan veroorzaken. De stoffen in de batterij vormen een chemisch risico voor het milieu. De aanbevolen verwijdering voor elk SWAGTRON-product aan het einde van zijn levensduur is om de hele eenheid af te voeren bij of via een recyclingcentrum, -programma of -faciliteit voor e-afval.

Lokale voorschriften en wetten met betrekking tot de recycling en verwijdering van lithium-ionbatterijen en/of producten die deze bevatten, variëren afhankelijk van het land, de staat en de lokale overheid. U moet de wet- en regelgeving controleren die overeenkomt met de plaats waar u woont om de batterij en/of eenheid op de juiste manier af te voeren. Het is de verantwoordelijkheid van de gebruiker om zijn afgedankte apparatuur op de juiste manier af te voeren in overeenstemming met de lokale voorschriften en wetten.

Neem voor meer informatie over waar u uw batterijen en elektrisch of elektronisch afval moet inleveren, contact op met uw plaatselijke of regionale afvalbeheerbedrijf, uw afvalverwerkingsdienst of uw verkooppunt.

Specificaties

Item	Parameters
Model Name	EB7 Elite Plus
Net Weight	42.3 lb. / 19.2 kg
Unfolded Dimensions	52.8 x 22 x 42.1 in. / 1340 x 560 x 1070 mm
Folded Dimensions	29.5 x 16.5 x 26 in. / 750 x 420 x 660 mm
Max. Incline (Throttle-Only)	25˚
Max. Capacity	264.5 lb. / 120 kg
Max. Speed (Throttle-Only)	18.6 mph / 30 km/h
Range Per Charge (Throttle-Only)	Up to 18.6 miles (mode 1); 16.2 miles (mode 2); 14.3 miles (mode 3)
Battery Voltage	36V 6.4 Ah
Charging Voltage	100V - 240V / 50 - 60Hz /42V 1.5A
Voltage	36V 0.5W
Wheel Size	16" Front / Rear
Wheel Inflation	40-65 PSI / 2.8-4.5 BAR
Charging Time	5 Hours
Water Resistance	IPX4
Warranty	1 Year Limited (1 jaar beperkt)
