SwagTron EB-6 - E-Bike handleiding

PRODUCTVEILIGHEIDSINFORMATIE

De SWAGTRON® EB-6 E-Bike is ontworpen met de grootst mogelijke veiligheid voor de berijders in gedachten. Er zijn extra voorzorgsmaatregelen genomen om de gebruiker te beschermen tegen storingen in de producthardware door middel van ons zorgvuldige ontwerp en onze engineering.

Echter, zoals bij elk vervoermiddel, heeft de SWAGTRON® EB-6 E-Bike inherente gevaren die aan het gebruik ervan zijn verbonden (bijv.: de controle verliezen, eraf vallen of in een gevaarlijke situatie terechtkomen). Lees en volg alle instructies en veiligheidsaanbevelingen in deze gebruikershandleiding voordat en tijdens het rijden op uw E-Bike.

Inspecteer uw fiets voor elke rit, vooral als u een lange afstand gaat afleggen. Controleer eerst de banden op de juiste spanning en scheuren in de wanden van de banden. Het goed oppompen en onderhouden van de banden helpt lekke banden en schade te voorkomen. Controleer ten tweede alle kabels en kabelbehuizingen op rafelen, breuken, roest of corrosie en vervang ze indien nodig. Inspecteer ten slotte de remmen om er zeker van te zijn dat ze goed werken. Controleer bovendien de remblokken op eventuele schade, aangezien ze na verloop van tijd slijten en uiteindelijk moeten worden vervangen.

Als de remblokken of een ander onderdeel moet worden vervangen, neem dan contact op met de klantenservice voor een vervangende service. Over het algemeen wordt aanbevolen om ervoor te zorgen dat alle moeren en bouten strak en goed vastzitten om letsel en onnodige slijtage aan uw E-Bike te voorkomen.

Door op de SWAGTRON^® EB-6 E-Bike te rijden, erkent en aanvaardt de gebruiker de persoonlijke verantwoordelijkheid voor alle risico's die aan het gebruik van de SWAGTRON^® EB-6 E-Bike zijn verbonden, waaronder, maar niet beperkt tot, spierblessures, botbreuken, snijwonden of ernstig letsel dat kan worden opgelopen tijdens het gebruik van de SWAGTRON^® EB-6 E-Bike.

Algemene informatie

Deze gebruikershandleiding leidt u door de functies en het gebruik van uw SWAGTRON® EB-6 E-Bike. Lees, voordat u dit apparaat bedient, alle instructies voor een veilige montage, opladen en gebruik.

Inspecteer bij het uitpakken de SWAGTRON® EB-6 E-Bike op tekenen van fysieke schade of defecten. Zorg ervoor dat de SWAGTRON® EB-6 E-Bike volledig is opgeladen voordat u hem gebruikt.

Als u vragen heeft, neem dan contact op met SWAGTRON® voordat u probeert uw E-Bike te gebruiken of terug te sturen.

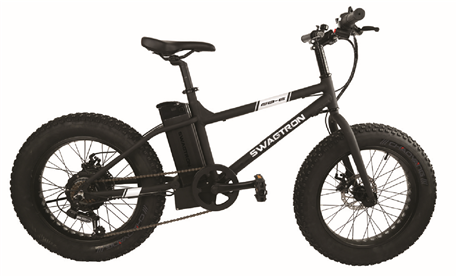

Over de SWAGTRON^® EB-6 E-Bike

De EB-6 Electric Bike is een compact, emissievrij persoonlijk vervoermiddel dat aanvoelt als een fiets, maar rijdt als een bromfiets! Hij is milieuvriendelijk en gebruikt alleen componenten van de hoogste kwaliteit en toonaangevende veiligheidsvoorzieningen.

• Rijsnelheden tot 18,6 mph
• Oplaadbaar, draagbaar en betrouwbaar
• Milieuvriendelijk met nul emissies

Wat zit er in de doos

• 1 x SWAGTRON® EB-6 E-Bike

• 1 x Voorwiel

• 1 x Oplaadkabel en adapter

• 2 x Pedalen

• 2 x Sleutels

• 1 x Inbussleutel

• 1 x Sleutel

• 1 x Gebruikershandleiding

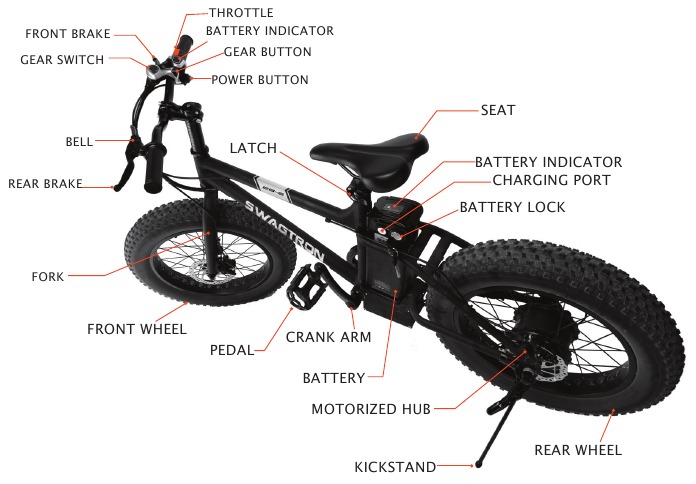

SWAGTRON^® EB-6 E-Bike diagram

Uw SWAGTRON^® EB-6 E-Bike monteren, afstellen en inklappen

OPMERKING: Zorg ervoor dat u uw vingers niet tussen de vergrendeling en de stuurpen plaatst. Dit kan leiden tot letsel.

Het voorwiel installeren

Voor de eerste montage heeft u de hulp van iemand nodig.

Stap 1. Laat iemand het voorwiel rechtop op de vloer houden (fig.1).

Stap 2. Pak uw e-bike op, lijn de vork uit met de as in het midden van het wiel en monteer de twee op elkaar (fig.1).

Stap 3. Schuif aan één kant van het wiel 1x zwarte afstandhouder op de as en voeg vervolgens 1x moer toe en draai deze lichtjes vast (fig.2). Herhaal dit aan de andere kant van de as met de andere zwarte afstandhouder en moer. Gebruik de meegeleverde sleutel om elke moer volledig vast te draaien.

Er kan een extra afstandhouder bij uw fiets zijn geleverd. Als de voorrem moeilijk af te stellen en/of te gebruiken is, voegt u deze afstandhouder toe tussen de voorvork en het wiel aan de linkerkant (linkerkant wanneer u op de fiets zit). Als dit onderdeel niet bij uw fiets is geleverd of als u anderszins een vervanging nodig heeft, neem dan contact op met de klantenservice.

De zithoogte aanpassen

Voor beter trappen, veiligheid en algemeen comfort is het van essentieel belang om het zadel op de juiste hoogte te plaatsen. De beenlengte van de berijder wordt gebruikt om de positie van het zadel te bepalen. Tijdens het trappen moeten uw heupen horizontaal blijven, terwijl uw benen geen spanning mogen ondervinden van overstrekking. Om de juiste zithoogte te bepalen, gaat u op de E-Bike zitten met één pedaal op het laagste punt en plaatst u de bal van uw voet op het pedaal. Als uw knie in deze positie licht buigt, staat het zadel op de juiste hoogte. Bovendien moet uw been bijna recht zijn wanneer u uw hiel op het pedaal plaatst.

Open eerst de klem onder de zadelpen. Trek het zadel omhoog of duw het omlaag om de hoogte aan te passen. Controleer of de zadelpen volledig in het frame is gestoken en of de kop van het zadel parallel loopt aan het frame. Sluit ten slotte de klem om het zadel op zijn plaats te bevestigen (fig. 3)

De pedalen bevestigen

Controleer, voordat u de pedalen installeert, elk pedaal op een kleine letter om aan te geven aan welke kant van de fiets het pedaal moet worden bevestigd is voor de linkerkant, terwijl voor de rechterkant is (fig.4).

Terwijl de standaard uw E-Bike rechtop houdt, schroeft u de pedalen op de crankarmen (fig.5) en draait u ze vast met de meegeleverde sleutel.

Uw SWAGTRON^® EB-6 E-Bike opladen

Zorg ervoor dat de e-bike is uitgeschakeld voordat u hem oplaadt en dat hij uitgeschakeld blijft tijdens het opladen.

Stap 1. Sluit de oplaadadapter en kabel op elkaar aan en draai vervolgens de rubberen dop die de oplaadpoort bedekt.

Stap 2. Steek het ene uiteinde van de oplaadkabel in de oplaadpoort en steek het andere uiteinde in een stopcontact.

Stap 3. Sta minstens 5 uur toe bij het eerste opladen. Na deze eerste keer opladen is de gemiddelde oplaadtijd 4-5 uur.

Stap 4. Terwijl de e-bike wordt opgeladen, wordt het indicatielampje van de adapter

Stap 5. Wanneer de e-bike volledig is opgeladen, wordt het indicatielampje van de adapter groen. U kunt de e-bike vervolgens loskoppelen van de oplader.

De batterij losmaken

Voor uw gemak kan de batterij van de EB-6 worden verwijderd om het opladen te vereenvoudigen en/of als extra veiligheidsmaatregel.

Stap 1. Open de vergrendeling onder het zadel, verwijder het zadel van de zadelpen en leg het opzij.

Stap 2. Gebruik de meegeleverde sleutels om de batterij te ontgrendelen via het sleutelgat in de buurt van de oplaadpoort (afb. 7). Om de batterij te ontgrendelen, steekt u de sleutel erin, duwt u deze naar binnen en draait u deze tegen de klok in naar de UNLOCK-stand (ONTGRENDELEN).

OPMERKING: U moet de sleutel tegelijkertijd naar binnen duwen en draaien.

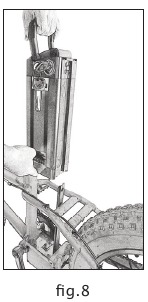

Stap 3. Gebruik de hendel bovenop de batterij om deze omhoog te trekken en te verwijderen (afb. 8).

Stap 4. Plaats de batterij terug, vergrendel deze en plaats het zadel terug indien nodig. Om de batterij op zijn plaats te vergrendelen en/of in of uit te schakelen, steekt u de sleutel in het sleutelgat en draait u de sleutel met de klok mee naar de stand ON (AAN) of OFF (UIT).

OPMERKING: Om de gasklep te gebruiken, moet de batterij AAN staan. Om hem uit te schakelen wanneer u de batterij niet gebruikt, draait u de sleutel naar de stand OFF (UIT).

Veiligheidstips voor het opladen van uw batterij:

• Laad de batterij volledig op voor het eerste gebruik, dit kan tot 5 uur duren.
• Om de levensduur van de batterij te maximaliseren, moet u deze na elke rit opladen.
• Wanneer u hem niet actief gebruikt, laad hem dan minstens één keer per maand op om een optimaal batterijniveau te behouden.
• Voer periodiek een visuele inspectie uit van de batterijpoorten en oplaadkabels.

OPMERKING:

• Wanneer de batterij volledig is opgeladen, STOP dan MET OPLADEN en trek de stekker van het apparaat uit het stopcontact.
• Houd uw oplaadomgeving te allen tijde schoon en droog.
• Als de oplaadpoort vochtig is of er vloeistof op zit, laad uw e-bike dan niet op.
• Om ervoor te zorgen dat de batterij maximaal efficiënt werkt, moet u voorkomen dat u uw e-bike oplaadt in extreem warme of extreem koude omgevingen.
• Gebruik alleen de batterij en oplaadkabel die u van SWAGTRON® hebt gekregen, het gebruik van producten van derden kan de batterij beschadigen en de e-bike beschadigen. Als een vervanging nodig is, neem dan rechtstreeks contact op met SWAGTRON®.

Laad de batterij NIET op in de volgende gevallen:

• Er is overmatige geur of warmte.
• Lekkage of fysieke schade.

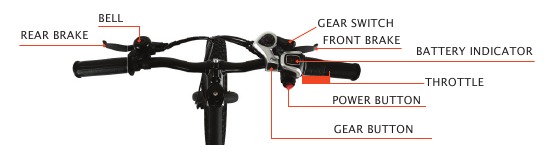

Hoe te rijden

De onderstaande instructies zorgen ervoor dat u een comfortabele en veilige rijervaring hebt. Lees ze zorgvuldig door. Vergeet niet om de sleutels te gebruiken om de batterij in de stand ON (AAN) te zetten als u van plan bent de gasklep en/of batterijstroom te gebruiken. Voor normaal trappen zonder stroom en/of nadat u klaar bent met rijden, gebruikt u de sleutels om de batterij UIT te schakelen.

Start uw e-bike door op de aan/uit-knop (Power Button) te drukken, of rijd er direct met uw voeten op.

• Vooruit bewegen op uw e-bike is net zo eenvoudig als het draaien aan de Throttle (Gasklep).
• Schakel tussen 7 versnellingen door op de Gear Button (Versnellingsknop) te drukken of de Gear Switch (Versnellingsschakelaar) te duwen.
• Om te vertragen, laat u eerst de Throttle (Gasklep) los en knijpt u vervolgens geleidelijk in de Rear Brake (Achterrem) om het achterste gemotoriseerde wiel te vertragen.
• Om te stoppen, laat u eerst de Throttle (Gasklep) los en knijpt u vervolgens in de voor- en achterremmen om de voor- en achterwielen te vertragen.
• Gebruik de Bell (Bel) om voetgangers en andere rijders te waarschuwen voor uw aanwezigheid.
• De Indicator (Indicator) geeft aan hoeveel lading er nog in de batterij zit. Zorg ervoor dat de batterij volledig is opgeladen voordat u op een langeafstandsrit vertrekt.

Veilige rijtechnieken en -tips

Het volgen van deze technieken en tips kan ervoor zorgen dat u een veilige, leuke rijervaring hebt op de EB-6 elektrische fiets. Controleer of uw remmen volledig intact zijn, de pedalen veilig zijn geïnstalleerd en het zadel op zijn plaats is vergrendeld.

• Draag altijd een ASTM F1492-goedgekeurde helm en beschermende uitrusting om mogelijk letsel te voorkomen.
• Zorg ervoor dat uw voeten altijd op de pedalen staan. Het is gevaarlijk om uw voeten van de pedalen te halen tijdens het rijden.
• Zorg ervoor dat de batterij volledig is opgeladen, vooral als u van plan bent lange afstanden af te leggen.
• Zorg ervoor dat uw banden intact zijn en geen lekke banden hebben.
• Zorg ervoor dat de snelheid van het voertuig veilig is voor uzelf en anderen en wees klaar om op elk moment te stoppen.
• Houd tijdens het rijden met vrienden een veilige afstand tussen uw apparaten om botsingen te voorkomen.
• Wees te allen tijde bewust van uw omgeving om een veilige rit te garanderen. Uw ogen zijn uw beste hulpmiddelen om obstakels en gladde oppervlakken veilig te vermijden.
• Blijf in open ruimtes en vlakke gebieden, vermijd steile hellingen of gebieden met veel verkeer totdat u vertrouwd bent met het rijden.
• Rijd alleen met de e-bike waar dit is toegestaan, u MOET de lokale wetten naleven en voorrang verlenen aan voetgangers.

Rijd nooit met hoge snelheden op oneffen terrein of hellingen.

• Voer nooit stunts uit of draai abrupt zonder uw omgeving te controleren.
• Vervoer nooit passagiers op de e-bike met u.
• Vervoer nooit zware spullen tijdens het rijden.
• Rijd nooit in de regen.
• Gebruik de e-bike nooit om iets te doen dat persoonlijk letsel of schade aan eigendommen kan veroorzaken.
• Stap nooit van de e-bike af als deze in beweging is.

HET NIET GEBRUIKEN VAN GEZOND VERSTAND EN HET NIET OPVOLGEN VAN DE BOVENSTAANDE WAARSCHUWINGEN VERGROOT HET RISICO OP ERNSTIG LETSEL, OF IN ZEER ZELDZAME GEVALLEN, DE DOOD. GEBRUIK MET DE JUISTE VOORZICHTIGHEID EN SERIEUZE AANDACHT VOOR EEN VEILIGE WERKING. Ga voor meer veilige rijtips of informatie naar www.swagtron.com.

Verwijdering aan het einde van de levensduur

Dit product mag niet worden verwijderd door verbranding, storting of vermenging met huisvuil. Onjuiste verwijdering van de batterij in dit product kan ertoe leiden dat de batterij opwarmt, scheurt of ontbrandt, wat ernstig letsel kan veroorzaken. De stoffen in de batterij vormen chemische risico's voor het milieu. De aanbevolen verwijdering voor elk SWAGTRON®-product aan het einde van zijn levensduur is om de hele unit te verwijderen bij of via een recyclingcentrum, programma of faciliteit voor e-waste. Lokale voorschriften en wetten met betrekking tot het recyclen en verwijderen van lithium-ionbatterijen en/of producten die deze bevatten, zullen variëren afhankelijk van het land, de staat en de lokale overheid. U moet de wetten en voorschriften controleren die overeenkomen met waar u woont om de batterij en/of unit op de juiste manier te verwijderen. Het is de verantwoordelijkheid van de gebruiker om zijn afvalapparatuur op de juiste manier te verwijderen in overeenstemming met de lokale voorschriften en wetten.

Neem voor meer informatie over waar u uw batterijen en elektrisch of elektronisch afval moet inleveren contact op met uw lokale of regionale afvalbeheerbedrijf, uw huisvuilophaaldienst of uw verkooppunt.

Onderhoud

Volg de onderstaande tips en herinneringen om ervoor te zorgen dat uw e-bike optimaal blijft presteren.

OPMERKING:

• Voer geen enkele vorm van onderhoud uit terwijl de e-bike wordt opgeladen.
• Het proberen te repareren of aanpassen van uw e-bike kan alle garanties ongeldig maken, alleen geautoriseerde reparatiecentra mogen de e-bike openen en onderhouden.

Als u hulp nodig hebt, neem dan contact op met SWAGTRON® support via support@swagtron.com.

Reinigen

Een goede reiniging van uw e-bike kan een langere levensduur en een soepele rijervaring garanderen.

• Veeg de buitenkant van uw e-bike af met een zachte, droge microvezeldoek.
• Controleer de wielen en zorg ervoor dat er geen blokkades zijn, het ontwerp van de e-bike maakt eenvoudig wielonderhoud mogelijk.
• De e-bike voldoet aan IPX4-waterbestendigheid, wat betekent dat hij bestand is tegen spatten, maar dompel de e-bike niet onder in water.
• Laat geen water en vloeistoffen in de elektrische onderdelen of de batterij van de e-bike komen.

Opslag

Hieronder volgen enkele tips om te overwegen bij het opslaan van uw SWAGTRON® EB-6 elektrische fiets.

• Laad de e-bike voor het opbergen volledig op om overmatige ontlading van de batterij als gevolg van niet-gebruik te voorkomen.
• Als u de e-bike langer dan een maand opbergt, ontlaad en laad de batterij dan minstens één keer per maand op.
• Bedek de e-bike om stof buiten te houden. Bewaar hem niet in een stoffige omgeving, omdat dit na verloop van tijd schade kan veroorzaken.

Transport

Schakel de e-bike uit voordat u hem verplaatst, optilt of anderszins vervoert. Pak hem stevig vast voordat u hem optilt en/of verplaatst. Let op, de e-bike weegt ongeveer 22 kg. Als u niet zeker weet of u dit gewicht met één hand of arm kunt tillen, wordt dit niet aanbevolen. Til de e-bike op met beide armen of schakel anders de hulp in van iemand die het gewicht zonder problemen kan dragen.

Lithium-ionbatterijen worden beschouwd als gevaarlijke materialen, daarom wordt het transport gereguleerd door federale, staats- en lokale wetten.

Internationaal recht verbiedt de verzending van kale lithium-ionbatterijen. Als u uw SWAGTRON® EB-6 elektrische fiets verzendt, moet u deze verzenden met de batterij geïnstalleerd.

Specificaties

Referenties

• Hoverboards, elektrische scooters en e-bikes - SWAGTRON - Gratis verzending

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SwagTron EB-6 - E-Bike handleiding
