Phottix M200R - Studio Light Handleiding

Kenmerken

De Phottix M200R RGB-lamp is een compacte en krachtige lichtbron voor foto- en videografie. Het maakt gebruik van de nieuwste flikkervrije LED-technologie, waardoor het efficiënter en duurzamer is. De Phottix M200R RGB-lamp beschikt over:

• LED's met lange levensduur en lage warmteafgifte
• Ingebouwde batterij met lange levensduur
• Instelbare helderheid en kleurtemperatuur
• Volledige 0-360 º kleurtint- en verzadigingsaanpassing
• 21 vooraf ingestelde scenario-effecten
• Gebruik als powerbank om andere apparaten op te laden

Let op:

• Schijn de LED niet rechtstreeks in de ogen van mensen op korte afstand.
  Dit kan kortstondige zichtproblemen veroorzaken. Gebruik op afstanden van minimaal 1 meter van het onderwerp - of gebruik een diffuser om het licht te verzachten.
• Plaats de LED niet in de buurt van alcohol of ontvlambare voorwerpen.
• Plaats geen vloeistoffen op of in de buurt van de LED. Het product is niet water-, spatwater- of stofbestendig.
• Gebruik een zachte doek en een neutraal reinigingsmiddel om de LED-lamp schoon te maken.
• Gebruik geen sterke reinigingsmiddelen of oplosmiddelen zoals thinner, benzine of alcohol om de LED-lamp schoon te maken.
• Bewaar de LED niet bij temperaturen van +40°C, omdat hoge temperaturen de productonderdelen kunnen beschadigen.
• Gebruik de LED niet buitenshuis in direct zonlicht gedurende een langere periode om te voorkomen dat het product oververhit raakt en mogelijke schade veroorzaakt.
• Vanwege de ingebouwde lithium-ionbatterij - niet uit elkaar halen, pletten of verbranden.
• Gebruik de gespecificeerde oplader binnen het gespecificeerde spannings- en temperatuurbereik.
• Om de batterij in goede staat te houden, gebruikt u het product en laadt u de batterij minstens één keer per maand op.
• Als het product lange tijd niet is gebruikt, laad het dan op voor gebruik.
• Lithium-ion batterijcellen verliezen capaciteit gedurende de levensduur van een product. De prestaties zullen verminderen.
• In niet-noodsituaties wordt het niet aanbevolen om de LED te gebruiken tijdens het opladen. Het veroorzaakt snelle warmteontwikkeling, het product werkt niet goed of schakelt automatisch uit.

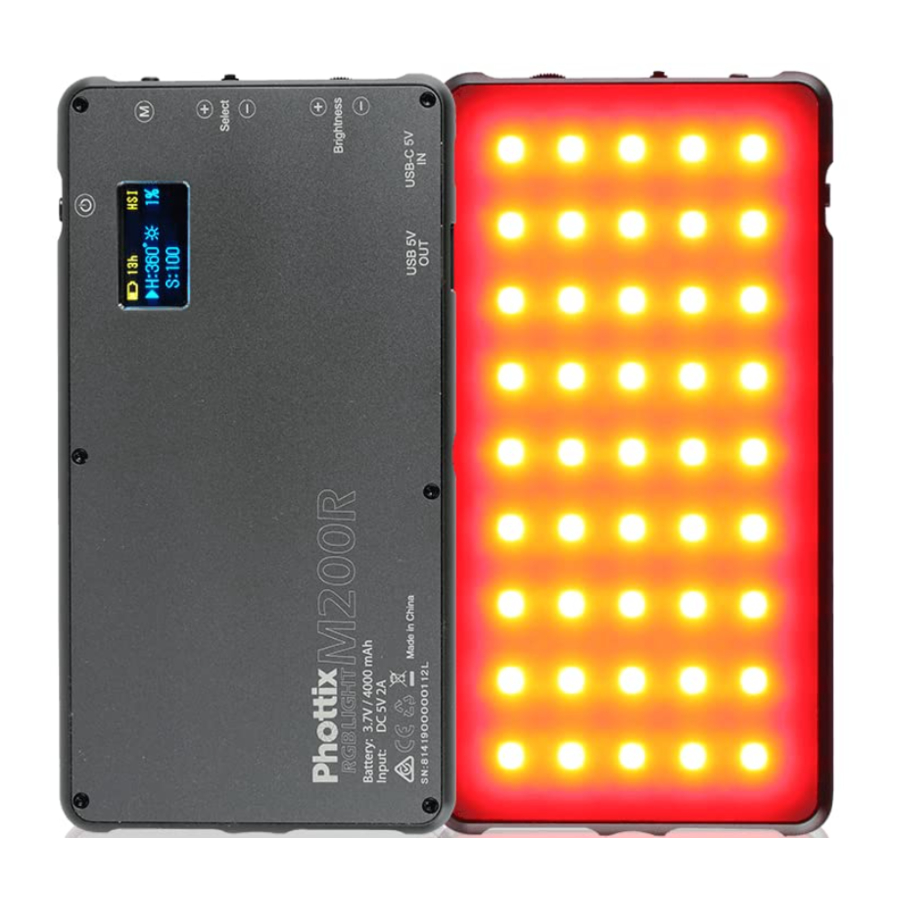

Onderdelen

Achterkant

1. OLED-scherm
2. Aan/uit-schakelaar

3. Modusknop
4. Selectie- / afstelknop

5. Helderheidsknop
6. ¼" schroefdraad bevestigingsnok

7. USB-C-oplaadpoort
8. USB-uitgangspoort

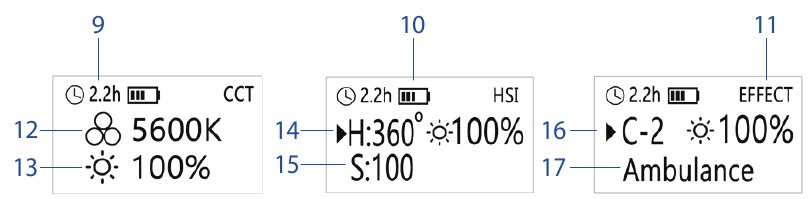

Weergave-interface

9. Geschatte resterende tijd
10. Batterijcapaciteit
11. Geselecteerde modus (CCT / HSI / Effect)
12. Weergave kleurtemperatuur (CCT)
13. Weergave helderheid (CCT)
14. Kleurtoon (HSI)
15. Kleurverzadiging (HSI)
16. Scenario-effectgroep (Effect)
17. Effectnaam (Effect)

Opmerkingen over temperatuurwaarschuwing

• Phottix M200R RGB-lamp wordt gebruikt in een omgeving met een hoge omgevingstemperatuur, of als het product continu gedurende een lange periode wordt gebruikt. Dit schakelt het product automatisch uit totdat het is afgekoeld.
• Phottix M200R RGB-lamp wordt gebruikt in een omgeving met een lage omgevingstemperatuur. In dergelijke omgevingen werkt het product mogelijk niet goed.

Stroom in- / uitschakelen

Schuif de stroomknop om de LED in / uit te schakelen.

Modusselectie

Druk op de Mode (Modus) knop om de modus te wijzigen tussen CCT / HSI / EFFECT.

CCT-modus

1. Draai aan de Brightness (Helderheid) knop om het gewenste helderheidsniveau in te stellen van 1% -100%.
2. Draai aan de Set / Adjustment Knob (Instel- / afstelknop) om de gewenste kleurtemperatuur in te stellen van 3200K - 5600K.

HSI-modus

1. Druk op de Select / Adjustment Knob (Selectie- / afstelknop) om te selecteren tussen H (Hue) (Kleurtoon) en S (Saturation) (Verzadiging).
2. Draai aan de Select / Adjustment Knob (Selectie- / afstelknop) om de gewenste Color Hue (Kleurtoon) in te stellen van 0-360^º
3. Draai aan de Select / Adjustment Knob (Selectie- / afstelknop) om de gewenste Color Saturation (Kleurverzadiging) in te stellen van 0-100.
4. Draai aan de Brightness (Helderheid) knop om het gewenste helderheidsniveau in te stellen van 1% -100%.

EFFECT-modus

1. Druk op de Select / Adjustment Knob (Selectie- / afstelknop) om Scenario Effect Group (Scenario-effectgroep) te selecteren van A - G.
2. Draai aan de Select / Adjustment Knob (Selectie- / afstelknop) om het gewenste Scenario Effect (Scenario-effect) in te stellen. Elke groep heeft 3 verschillende effecten en toont de effectnaam op OLED.
3. Draai aan de Brightness (Helderheid) knop om het gewenste helderheidsniveau in te stellen van 1% -100%.

Lijst met scenario-effecten

Groep A: Flash / Flash Fast / TV screen (Flits / Snelle flits / Tv-scherm)
Groep B: Candle / Flame 1 / Flame 2 (Kaars / Vlam 1 / Vlam 2)
Groep C: Police / Ambulance / Fire truck (Politie / Ambulance / Brandweerwagen)
Groep D: Strobe Lights 1 / Strobe Lights 2 / Strobe Lights 3 (Stroboscooplichten 1 / Stroboscooplichten 2 / Stroboscooplichten 3)
Groep E: Chase slow / Chase mid / Chase fast (Langzame achtervolging / Gemiddelde achtervolging / Snelle achtervolging)
Groep F: Fire work 1 / Fire work 2 / Fire work 3 (Vuurwerk 1 / Vuurwerk 2 / Vuurwerk 3)
Groep G: Club 1 / Club 2 / Romantic (Club 1 / Club 2 / Romantisch)

Installatie van de cold shoe-adapter

1. Lijn de Cold Shoe Adapter (Cold shoe-adapter) uit met de schroefdraadnok op de Phottix M200R RGB-lamp.
2. Draai de borgschroef met de klok mee om de Adapter aan de Phottix M200R RGB-lamp te bevestigen.

Montage op een camera / cold shoe /lampstatief

1. Schakel de LED-lamp uit
2. Schuif de Cold Shoe adapter (Cold shoe-adapter) in een cameraflitsschoen of cold shoe-bevestiging.
3. Draai de borgring met de klok mee om de adapter vast te zetten

Verwijderen van een camera / lampstatief

1. Schakel de Phottix M200R RGB-lamp uit
2. Draai de borgring tegen de klok in en verwijder deze

De Phottix M200R RGB-lamp opladen

De Phottix M200R RGB-lamp wordt opgeladen via een 5V USB-C-ingang.

1. Sluit de juiste kabel aan op de Phottix M200R RGB-lamp
2. Sluit de kabel aan op een stroombron
3. Het OLED-display toont een knipperend batterijpictogram tijdens het opladen.
4. De oplaadtijd varieert afhankelijk van de stroombron

Externe apparaten opladen

De Phottix M200R RGB-lamp heeft een 5V USB-uitgangspoort. Deze kan worden gebruikt om andere draagbare apparaten op te laden, zoals smartphones, hoofdtelefoons, enz.

1. Sluit de USB-kabel aan op de Phottix M200R RGB-lamp. Het aangesloten apparaat begint op te laden.
2. De Phottix M200R RGB-lamp hoeft niet ingeschakeld te zijn om externe apparaten op te laden.

Technische specificaties

Wat is inbegrepen

1. M200R LED-paneelunit
2. USB-C-oplaadkabel
3. Cold shoe-adapter.
4. Tasje
5. Handriem
6. Gedrukte gebruikershandleiding
