ELRO CCD420 - CCD Dome Camera Handleiding

SPECIFICATIES

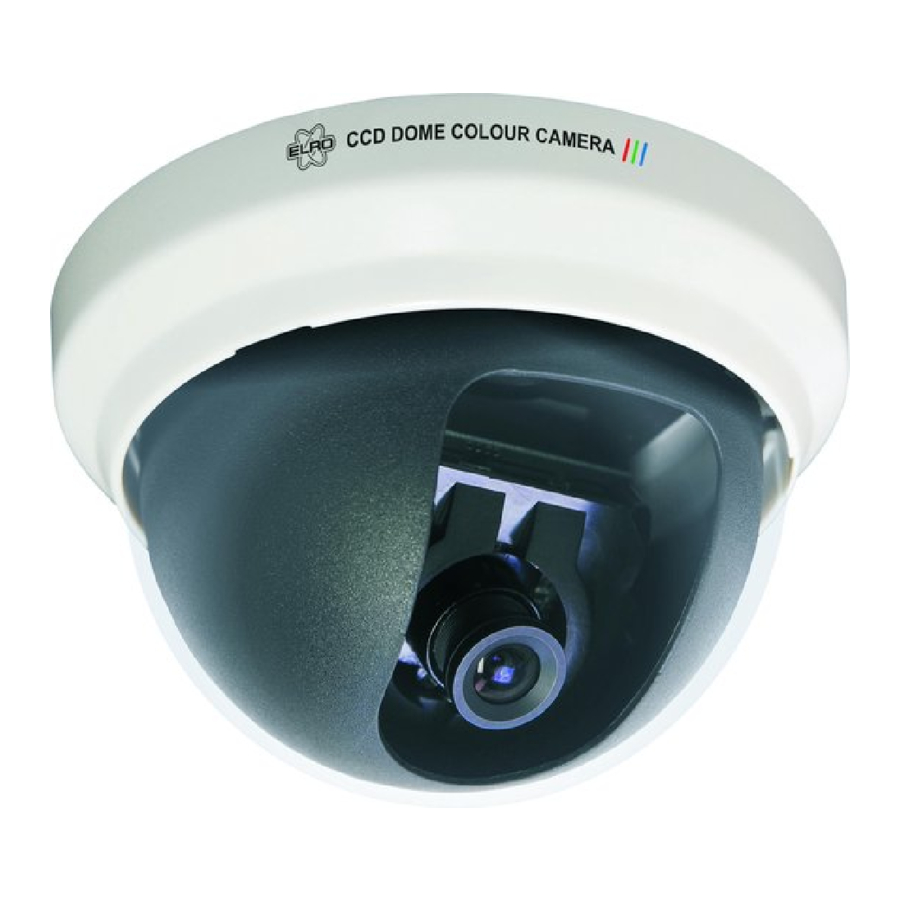

CCD420 CCD DOME CAMERA

Dankzij zijn eigenschappen kan deze CCD-camera vrijwel overal binnenshuis worden gebruikt. De plastic behuizing beschermt de camera tegen stof en vernieling. De camera kan zowel aan het plafond als aan de muur worden gemonteerd. Dankzij de CCD-sensor zijn de scherpte en kleur van het beeld perfect. De installatie is eenvoudig. Met behulp van een RCA- of BNC-connector kan de camera worden aangesloten op een video-aansluiting van een tv, videorecorder, DVR, enz. Lees de volledige gebruikershandleiding voordat u begint met de installatie/montage!

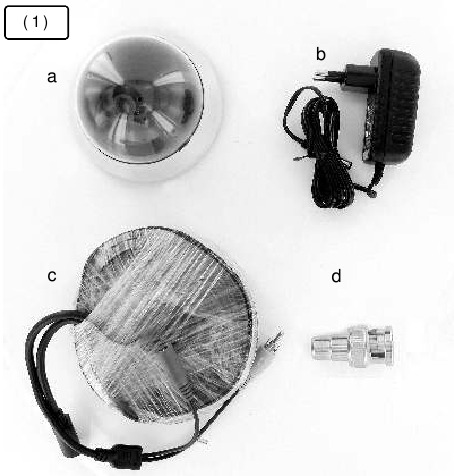

INHOUD

1. Dome Camera.
2. Power adapter (Stroomadapter)
3. Extension cable (Verlengkabel)
4. RCA(cinch) -BNC adaptor (RCA(tulp) -BNC adapter)

DE CAMERA INSTALLEREN

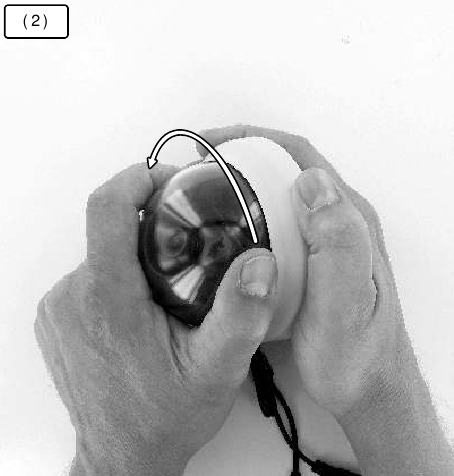

• Open de plastic dome door 1 cm naar links te draaien tot hij stopt (2).

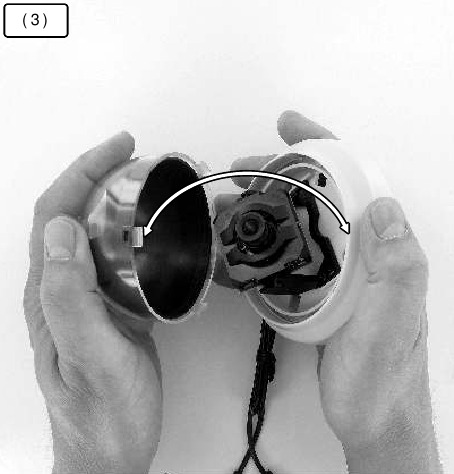

• Remove the plastic cover (3). (Verwijder de plastic afdekking (3).)

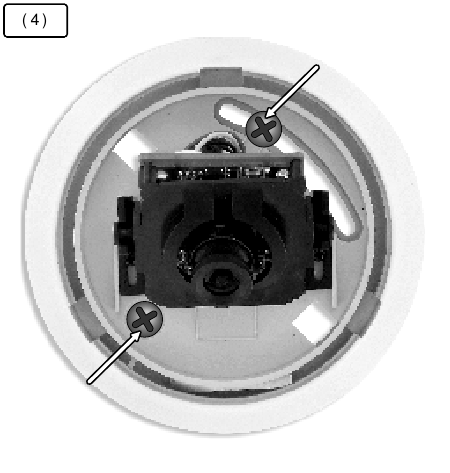

• Use 2 screws to fasten the assembly plate on the desired location (4). (Gebruik 2 schroeven om de montageplaat op de gewenste locatie te bevestigen (4).)


DE CAMERA AANSLUITEN

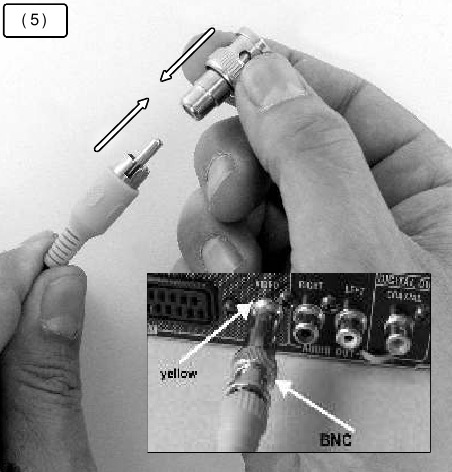

• Connect the camera (1a) with extension cable (1c) to the AV equipment if necessary by using the RCA(cinch)-BNC adapter (5). (Sluit de camera (1a) met een verlengkabel (1c) aan op de AV-apparatuur, indien nodig, met behulp van de RCA(tulp)-BNC-adapter (5).)

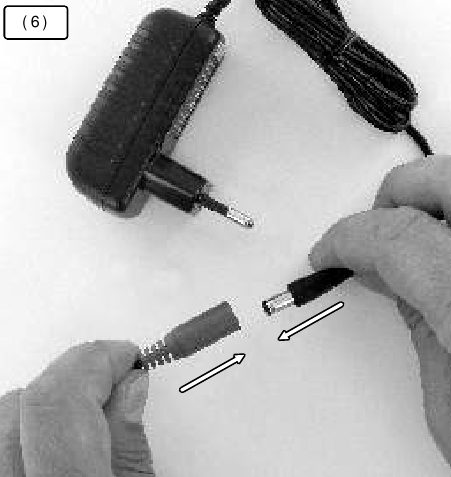

• Connect the camera (1a) with extension cable to the power adaptor (6). (Sluit de camera (1a) met een verlengkabel aan op de stroomadapter (6).)

• Select the AV input on the recording/viewing device. (Selecteer de AV-ingang op het opname-/weergaveapparaat.)

CAMERA AFSTELLEN

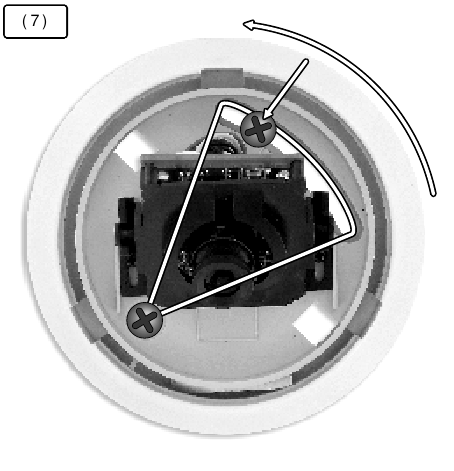

• Slightly loosen the screw of the base plate (7) and Point and turn the camera to the desired position. (Draai de schroef van de basisplaat iets los (7) en richt en draai de camera naar de gewenste positie.)

• Fasten the screws of the base plate again. (Draai de schroeven van de basisplaat weer vast.)

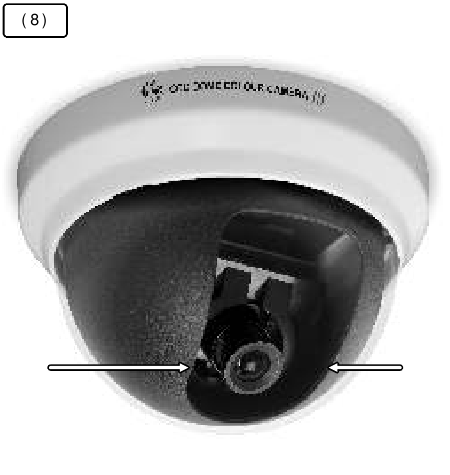

• Make sure that the transparent opening stays in front of the camera lens (8). (Zorg ervoor dat de transparante opening voor de cameralens blijft (8).)

• To close the dome, place the cover and turn it 1cm to the right. (Om de dome te sluiten, plaatst u de afdekking en draait u deze 1 cm naar rechts.)

TIPS

• When there is insufficient night view an auxiliary IR spot can be used like the CS17. (Als er onvoldoende nachtzicht is, kan een extra IR-spot worden gebruikt, zoals de CS17.)
• This dome camera is intended for indoor use, not for outdoor use. Even when sheltered, we advise you to use a waterproof outdoor camera. (Deze dome-camera is bedoeld voor gebruik binnenshuis, niet voor gebruik buitenshuis. Zelfs indien beschut, raden wij u aan een waterdichte buitencamera te gebruiken.)
