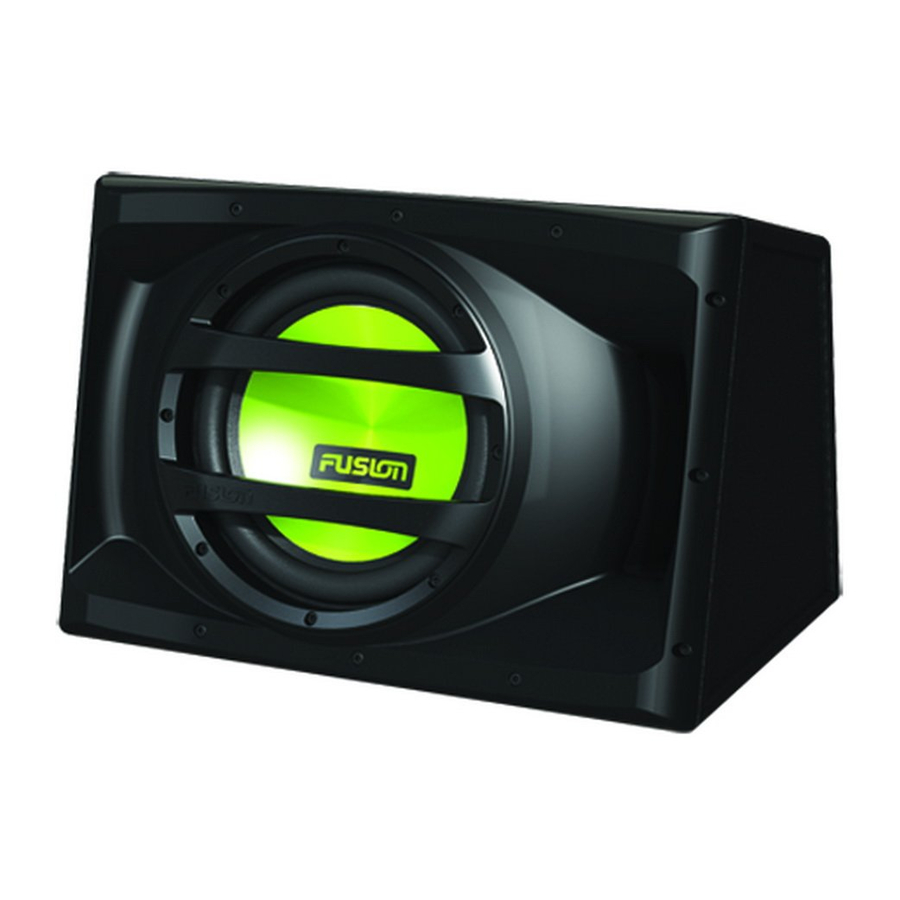

Fusion EN-AW1121 - Encounter Actieve Wedge Subwoofer Handleiding
SPECIFICATIES
EN-AW1121
Vermogen (Watt) 1000
Nominaal versterkervermogen (Watt) 150
Frequentiebereik 34Hz - 250Hz
Laagdoorlaatfilter (Variabel) 40Hz - 250Hz
Afstemming Bass Reflex
Woofer Grootte 12"
Zekering 25A
Afmetingen (mm) 567(l) x 400(w) x 389(h)
22-5/16" x 15-6/8 x 15-11/32"
DISCLAIMER
Zorg er altijd voor dat de actieve Wedge stevig is bevestigd, om beweging te voorkomen. FUSION aanvaardt geen verantwoordelijkheid voor schade of letsel met betrekking tot het onjuist vastzetten van dit product.
BESCHRIJVING BEDIENING
NIVEAU
Hiermee kan het versterkerniveau van de subwoofer worden aangepast. Draai met de klok mee om het niveau te verhogen. Als het geluid vervormd raakt, verlaag dan het niveau.
LAAGDOORLAATFILTER (LPF)
Hiermee kan de hoogste frequentie worden aangepast die de Actieve Wedge zal produceren. Dit moet worden aangepast om te mengen met uw hoofd luidsprekers. Meestal wordt dit ingesteld op ongeveer 100 Hz (ongeveer de centrale positie van de bedieningsknop).
BASS AFSTANDSBEDIENING
Deze bediening kan aan de voorkant van het voertuig worden gemonteerd om u de controle te geven over het uitgangsniveau van uw Subwoofer.
INSTALLATIE
Zorg ervoor dat de Actieve Wedge stevig in uw voertuig is bevestigd. Controleer dit voordat u gaten boort of snijdt. Werk NIET in de buurt van gastanks, brandstofleidingen, hydraulische leidingen of elektrische bedrading.
Monteer de Actieve Wedge NIET op een manier die de draden beknelt of beschadigt.
Zorg ervoor dat alles stevig is aangesloten voordat u de +12V-draad aansluit. Zorg ervoor dat de +12V-draad zo dicht mogelijk bij de batterij is gezekerd. Gebruik altijd een zekering met de aanbevolen waarde.

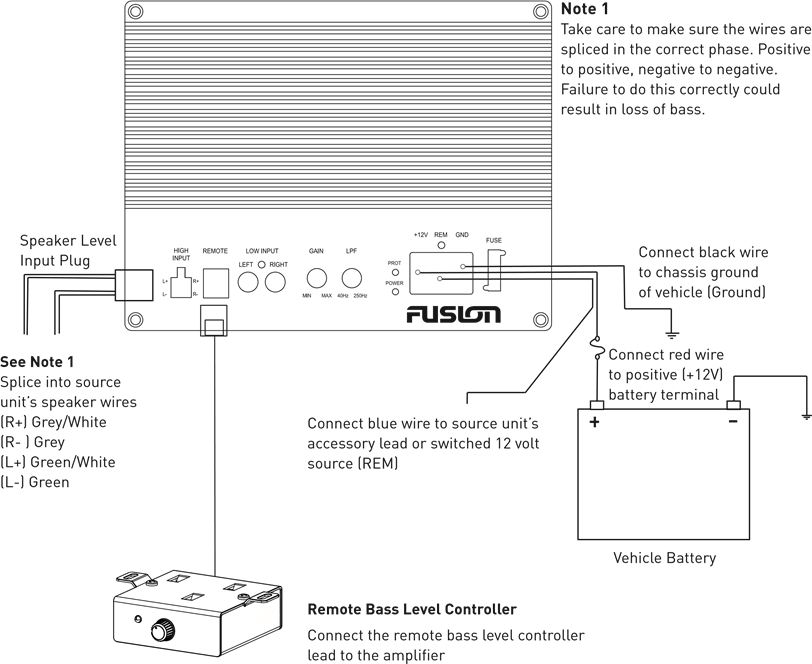

BEDRADING
- Sluit eerst de aardingsdraad aan op het voertuig (maak vuil en verf schoon tot blank metaal).
- Sluit de remote aan (blauwe draad).
- Sluit de RCA-kabels aan, indien van toepassing, OF
- Sluit de luidsprekerniveau-draad aan door deze in de luidsprekerdraden van de head-unit te splitsen. Zie Opmerking 1.
- Sluit de remote niveau regelaar aan met de meegeleverde kabel.
- Sluit de 12 volt (rode draad) aan op de positieve accupool.
- Controleer alle aansluitingen.
REGISTREER UW PRODUCT ONLINE
Voor uw eigen gemoedsrust kunt u uw productaankoop online registreren op www.fusionelectronics.com
We houden u op de hoogte van nieuws met betrekking tot uw product en nieuwe accessoires om u te helpen het meeste uit uw product te halen.
Dit product wordt ondersteund door een beperkte consumentengarantie van 1 jaar en door uw product te registreren, kunt u er zeker van zijn dat we, mocht er onverwachts iets gebeuren, uw gegevens hebben en klaar staan om te helpen.
Ga voor meer product- en installatie-informatie naar www.fusionelectronics.com
Audiosystemen kunnen geluidsniveaus produceren van meer dan 135 dB. Continue blootstelling aan geluidsdrukniveaus van meer dan 100 dB kan permanent gehoorverlies veroorzaken! Let op hulpvoertuigen, omdat waarschuwingssignalen mogelijk niet te horen zijn. GEBRUIK UW GEZOND VERSTAND!
GEPUBLICEERD DOOR FUSION ELECTRONICS LIMITED: © Copyright 2011 door FUSION Electronics Limited. Alle rechten voorbehouden. Specificaties en ontwerp kunnen zonder voorafgaande kennisgeving worden gewijzigd. U KUNT HELPEN HET MILIEU TE BESCHERMEN! Denk eraan de plaatselijke voorschriften te respecteren: Lever de niet-werkende elektrische apparatuur in bij een geschikt afvalverwerkingscentrum.
