Tech 21 MIDI MOUSE - Midi Voetcontroller Handleiding
PRODUCTOVERZICHT
Dit is waarschijnlijk 's werelds kortste gebruikershandleiding voor een MIDI-voetcontroller, en zou je een goed idee moeten geven van wat de MIDI Mouse inhoudt: hij is compact en gemakkelijk te bedienen. Niet iedereen wil of heeft een enorme, uitgebreide controller nodig die ingewikkelder te programmeren is dan de unit(s) die ze proberen te besturen.

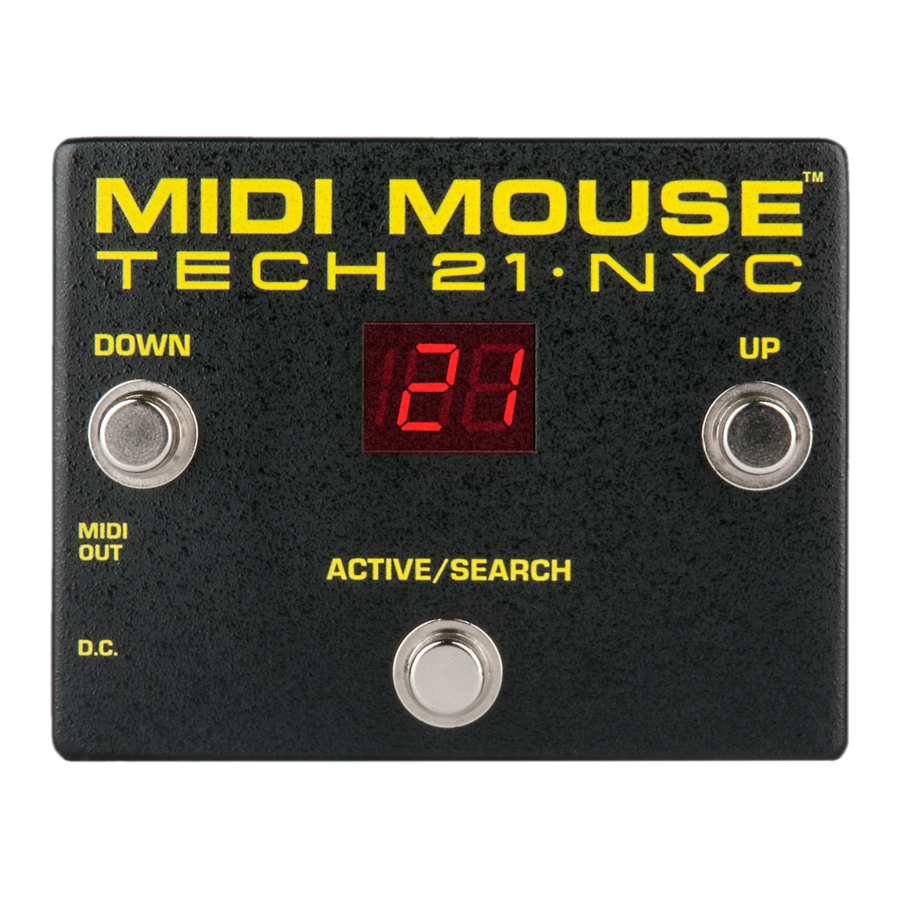

De MIDI Mouse heeft een bekende "stomp-box" vorm en is gehuisvest in een stevig, gegoten aluminium behuizing. Het beschikt over 3 voetschakelaars met soepele, aangepaste actuatoren. Het grote, niet-verblindende 3-cijferige LED-display is vanuit elke hoek af te lezen, bij daglicht of in het donker. De eenvoud van het ontwerp biedt de MIDI-virtuoos en de MIDI-fobie toegang tot 128 patches op elk van de 16 selecteerbare MIDI-kanalen. U scrolt eenvoudigweg omhoog of omlaag naar de gewenste programmalocaties - zonder de cha-cha te hoeven doen om van bank te wisselen.
De MIDI Mouse is de enige beschikbare voetcontroller die op batterijen kan werken, wat rommel op het podium elimineert. Hij kan met elke batterij ongeveer 2.000 keer worden ingeschakeld. De MIDI Mouse kan ook worden gevoed door de meeste standaard adapters, en kan ook via fantoomvoeding via een MIDI-kabel werken.
Naast de vrijheid van overtollige draden en kabels, biedt de MIDI Mouse ook de vrijheid om te improviseren. Als je bijvoorbeeld een pre-amp en een effectprocessor hebt, kun je ze elk afzonderlijk bedienen door twee MIDI Mouses te gebruiken. Zijn formaat en betaalbaarheid lenen zich gemakkelijk voor deze toepassing, wat anders te omslachtig en onpraktisch zou zijn met conventionele voetcontrollers.
In de studio neemt de MIDI Mouse weinig ruimte in op de console.
Je kunt op afstand programmawijzigingen aanbrengen zonder de tafel te verlaten. Voor podiumshows kun je zelfs de patronen en arrangementen van MIDI-verlichtingssystemen bedienen.
Bij Tech 21 is het ons doel om nuttige, veelzijdige en kosteneffectieve producten aan te bieden. We hopen dat je de MIDI Mouse een welkome aanvulling op je set-up vindt.

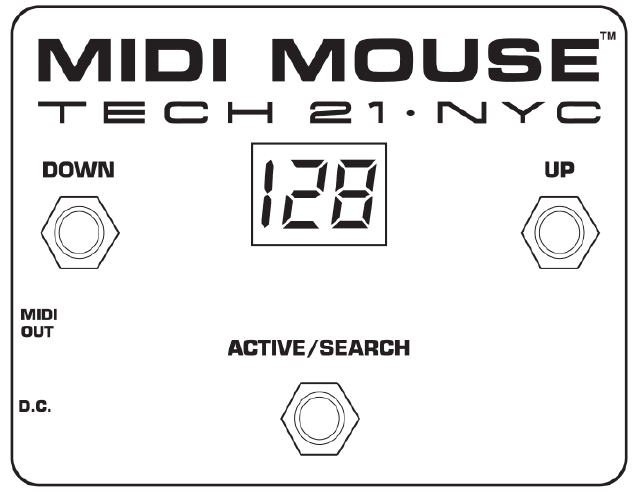

HANDLEIDING VOOR VOETSCHAKELAARS
ACTIVE / SEARCH (ACTIEF / ZOEKEN) stelt u in staat om te schakelen tussen twee modi:
In ACTIVE (ACTIEVE) modus wordt MIDI-programmawijzigingsinformatie direct via de MIDIOUT poort verzonden.
In SEARCH (ZOEKEN) (knipperende) modus verandert alleen het numerieke display.
Er wordt geen MIDI-informatie verzonden.
UP (OMHOOG) verhoogt het programmanummer opeenvolgend.
DOWN (OMLAAG) verlaagt het programmanummer opeenvolgend.
WERKING MET VOEDING
In Active Mode: (Actieve Modus:)
Het numerieke LED-display blijft branden. Door de Up (Omhoog) of Down (Omlaag) voetschakelaar in te drukken, kunt u stapsgewijs scrollen door het programmanummer één voor één te verhogen of te verlagen. In de Active (Actieve) modus wordt de MIDI-programmawijzigingsinformatie direct via de MIDIOUT poort verzonden.
In Search Mode: (Zoek Modus:)
Het numerieke LED-display knippert. Door de Up (Omhoog) of Down (Omlaag) voetschakelaar ingedrukt te houden, kunt u snel naar een gewenste locatie scrollen - zonder programmawijzigingsinformatie te verzenden. Door de Active/Search (Actief/Zoeken) voetschakelaar een tweede keer in te drukken, wordt de Active (Actieve) modus opnieuw geactiveerd en wordt het nieuwe MIDI-programmanummer direct via de MIDIOut poort verzonden.
WERKING MET 9V-BATTERIJ
In de Active (Actieve) of Search (Zoek) modus gaat het LED-display na 10 seconden niet-gebruik uit. Deze "screen-saver" functie spaart de levensduur van de batterij. De MIDI Mouse hoeft alleen aan te staan als je de programmainformatie wilt wijzigen. Je programma verandert pas als je de MIDI Mouse activeert en nieuwe instructies verzendt.
Om de MIDI Mouse te activeren, kunt u een van de drie voetschakelaars indrukken. De modus waarin u zich het laatst bevond toen de unit werd uitgeschakeld en welke nieuwe instructies u wilt verzenden, bepalen de beste manier om verder te gaan.
In Active Mode: (Actieve Modus:)
Wanneer de unit uitschakelt in de Active (Actieve) modus, bijvoorbeeld in Programma 10, brengt het indrukken van de Active/Search (Actief/Zoeken) voetschakelaar je terug naar dezelfde locatie (Programma 10--in Active (Actieve) modus). Het direct indrukken van de Up (Omhoog) of Down (Omlaag) voetschakelaar vanuit de "screen saver" modus activeert en verhoogt of verlaagt het programmanummer met één (naar Programma 11 of Programma 9). De programmawijzigingsinformatie wordt direct via de MIDI OUT poort verzonden.
In Search Mode: (Zoek Modus:)
Wanneer de unit uitschakelt in de Search (Zoek) modus, bijvoorbeeld in Programma 10, brengt het indrukken van de Active/Search (Actief/Zoeken) voetschakelaar je terug naar dezelfde locatie: Programma 10--in Search (Zoek) modus (er wordt geen MIDI-programmawijzigingsinformatie verzonden). De Search (Zoek) modus is vooral handig bij het van tevoren instellen van een programmawijziging. Bijvoorbeeld:
Je speelt in Programma 10 en wilt naar Programma 20 voor je solo. Druk op de Active/Search (Actief/Zoeken) voetschakelaar naar de Search (Zoek) modus (Programma 10, knipperend). Scroll naar Programma 20 en laat het daar knipperen. Na 10 seconden wordt de unit uitgeschakeld. Je speelt nog steeds in Programma 10 omdat je nog geen nieuwe informatie hebt verzonden.
Op dit punt heb je twee opties. Als je de solo nadert, toont het indrukken van de Active/Search (Actief/Zoeken) voetschakelaar je het programmanummer waar je het hebt achtergelaten-- Programma 20, knipperend. Hierdoor kun je dubbel controleren of je bij het juiste programmanummer bent. Door de Active/ Search (Actief/Zoeken) voetschakelaar een tweede keer in te drukken, kom je in de Active (Actieve) modus en activeer je het programmanummer dat knippert --Programma 20. Of, je kunt direct vanuit de "screen saver" modus op de Up (Omhoog) of Down (Omlaag) voetschakelaar drukken, en deze zal direct het programmanummer verzenden dat het laatst knipperde (zonder het programmanummer te verhogen of te verlagen).
OPMERKING: Met een voeding kun je van tevoren een programmawijziging instellen door in principe dezelfde procedure te volgen. Nadat je in de Search (Zoek) modus (Programma 20) naar het programmanummer hebt gescrolld, blijft het display branden en knipperen. Wanneer je klaar bent om dat programmanummer te activeren, druk je (alleen) op de Active/Search (Actief/Zoeken) voetschakelaar om terug te keren naar de Active (Actieve) modus en de programmawijzigingsinformatie via de MIDIOUT poort te verzenden.
MIDI-KANALEN
Een MIDI-voetcontroller verzendt informatie om op afstand alles te bedienen dat MIDI-programmawijzigingsinformatie accepteert. Om programmawijzigingsinformatie te communiceren, moeten de MIDI Mouse en de ontvangende MIDI-unit(s) op hetzelfde kanaal zijn ingesteld. (Als je ontvangende unit op OMNI staat, ontvangt deze MIDI-programmawijzigingsinformatie op alle 16 MIDI-kanalen. Daarom hoef je het kanaal van de MIDI Mouse niet te wijzigen.)
De MIDI Mouse is in de fabriek ingesteld op Kanaal 1. Om de kanaalinstelling te wijzigen in een van de standaard 16 selecteerbare MIDI-kanalen:
- Druk op de Active/Search (Actief/Zoeken) voetschakelaar naar de Search (Zoek) modus (programmanummer knippert).
- Druk tegelijkertijd op de Up (Omhoog) en Down (Omlaag) voetschakelaars. Het huidige MIDI-kanaalnummer knippert langzaam.
- Druk op de Up (Omhoog) of Down (Omlaag) voetschakelaar, afhankelijk van het gewenste kanaal.
- Druk op de Active/Search (Actief/Zoeken) voetschakelaar om het nieuw geselecteerde kanaalnummer te "opslaan" en terug te keren naar het laatste programmanummer (in de Search (Zoek) modus).
Wanneer je twee of meer MIDI-gestuurde processors met elkaar verbindt, zorg er dan voor dat ze en de MIDI Mouse allemaal op hetzelfde kanaal staan. Als je niet wilt dat een bepaalde processor in de keten programmawijzigingsinformatie van de MIDI Mouse accepteert, zorg er dan voor dat je het kanaal van die unit wijzigt.
OPMERKING: De MIDI Mouse behoudt een kanaalinstelling zolang er een interne batterij is. Anders keert het terug naar Kanaal 1 elke keer dat de stroom wordt losgekoppeld.
"FANTOM" VOEDINGSWERKING VIA MIDI-KABEL

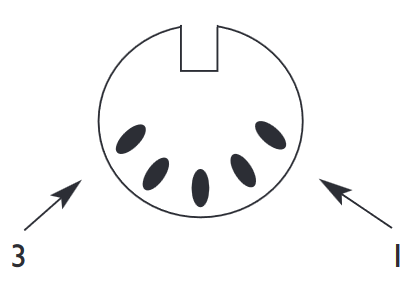

De MIDI Mouse accepteert stroom via een standaard 5-aderige/pin MIDI-kabel via pinnen 1 en 3. Raadpleeg de gebruikershandleiding van je processor voor de mogelijkheden en specificaties van de fantoomvoeding.
OPMERKING: De spanning moet tussen 8 en 15V DC liggen, elke polariteit.
STROOMVEREISTEN
- Fantoomvoeding via MIDI-kabel mogelijk. (Zie bovenstaande sectie.)
- Maakt gebruik van een standaard 9V alkalinebatterij (niet meegeleverd). Om te installeren, verwijder je eenvoudig de achterplaat. OPMERKING: Wanneer de batterij bijna leeg is, verschijnt "Lo" op het LED-display.
Stroomverbruik van LED-display: ca. 15mA. - GEBRUIK ALLEEN EEN DC SPANNINGSVOEDING! Het niet doen kan de unit beschadigen en de garantie ongeldig maken. DC Voeding
Specificaties:.
- 9V DC gereguleerd of ongereguleerd, minimaal 100mA;
- 2,1 mm vrouwelijke stekker, midden negatief (-).
Optionele fabrieksvoeding is beschikbaar: Tech 21 Model #DC2.
WAARSCHUWINGEN:
- Het is niet aan te raden om te proberen de unit te repareren en dit kan de garantie ongeldig maken.
- Ontbrekende of gewijzigde serienummers maken de garantie automatisch ongeldig. Zorg voor je eigen bescherming dat de serienummerlabels op de achterplaat van de unit en de buitenverpakking intact zijn.
VOOR PERSOONLIJKE ASSISTENTIE & SERVICE:
Neem op weekdagen van 9:00 tot 17:00 uur EST contact op met Tech 21.
Tel: 973-777-6996 / Fax: 973-777-9899 info@tech21nyc.com / www.tech21nyc.com © Tech 21
