Insignia NS-STR514 - Stereo-ontvanger met Bluetooth Snelstartgids

Inleiding

Gefeliciteerd met de aankoop van een hoogwaardig Insignia-product. Uw NS-STR514 vertegenwoordigt de modernste techniek op het gebied van stereo-ontvangerontwerp en is ontworpen voor betrouwbare en probleemloze prestaties.

Lees deze instructies voordat u uw nieuwe product gebruikt, om schade te voorkomen.

Inhoud van de verpakking

• Ontvanger
• Afstandsbediening
• AAA-batterijen (2)
• AM- en FM-binnenantennes
• Gebruikershandleiding
• Snelstartgids

Uw ontvanger instellen

• Installeer uw ontvanger op een stabiele, vlakke ondergrond. Plaats uw ontvanger zo dat er een directe zichtlijn is naar de afstandsbediening.
• Stel uw ontvanger niet bloot aan extreme temperaturen of vochtigheid.
• Plaats uw ontvanger niet op een heet oppervlak, zoals bovenop andere hete apparatuur. Zorg ervoor dat uw ontvanger voldoende ventilatie heeft.

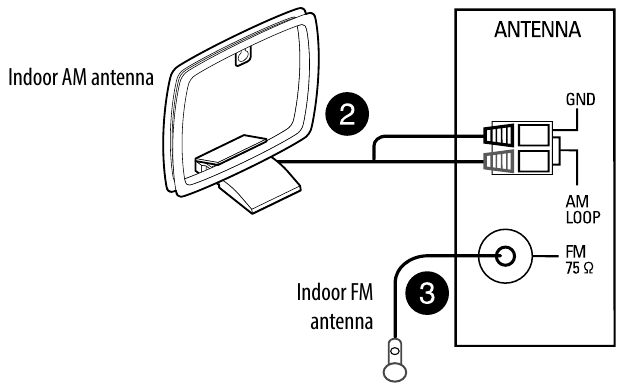

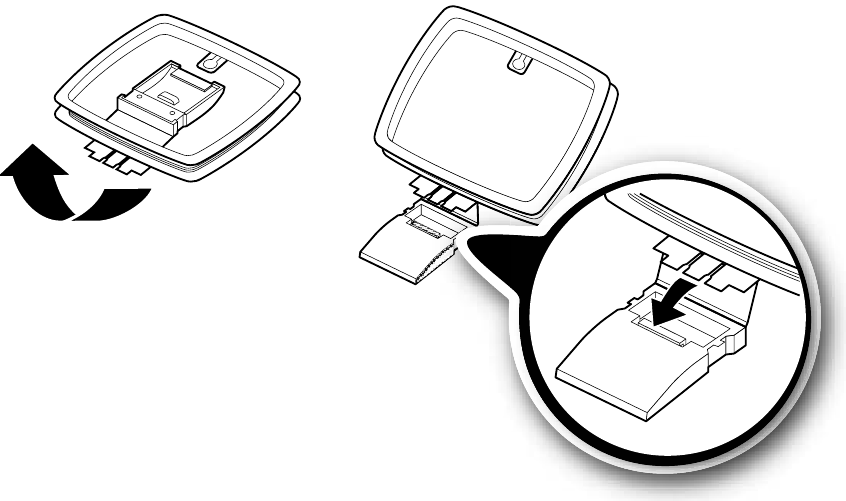

De antennes aansluiten

1. Monteer de AM-antenne.

2. Om de AM-binnenantenne aan te sluiten, drukt u op de GND- en AM Loop-hendels, steekt u de uiteinden van de draden erin en laat u de hendels los. Zorg ervoor dat alleen de kale, gestripte draad in de aansluiting wordt gestoken.

3. Sluit de FM-binnenantenne aan op de FM-aansluiting aan de achterkant van de ontvanger.
4. Verplaats de antennes later totdat u de beste ontvangst van uw favoriete AM- en FM-zenders hebt.

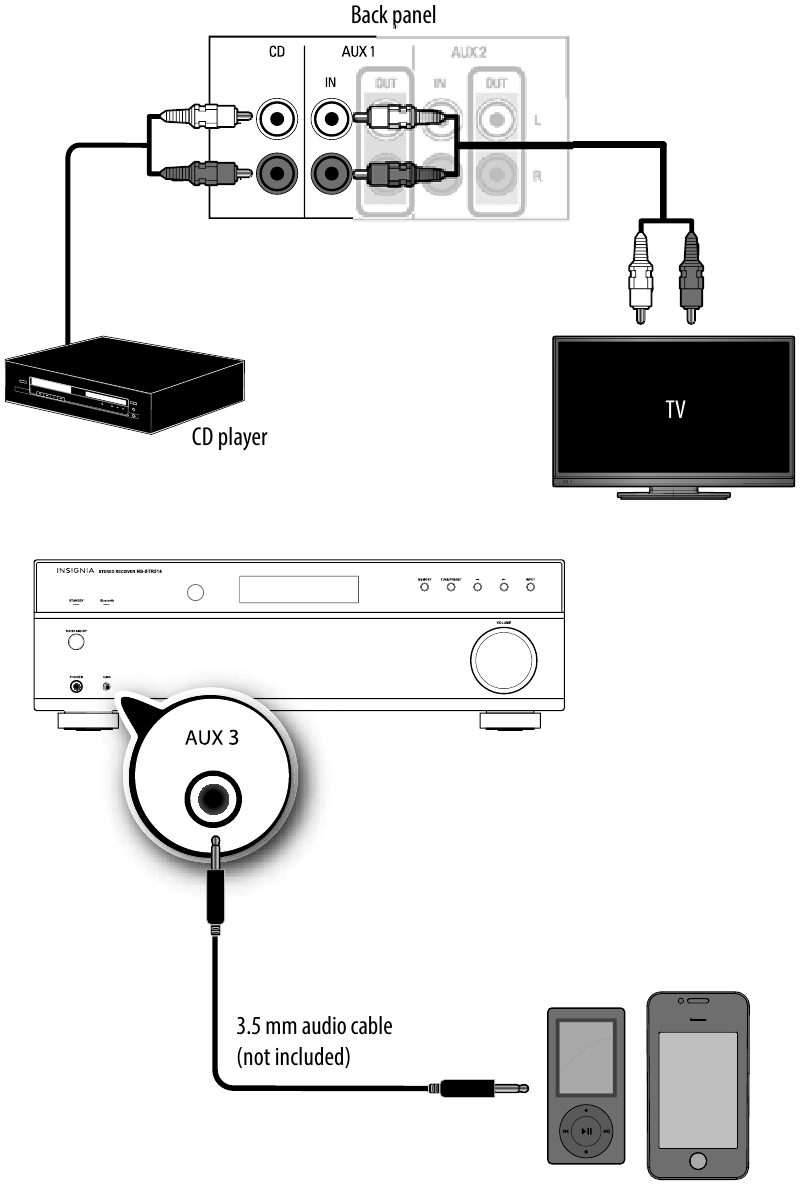

Alleen-audioapparaten aansluiten

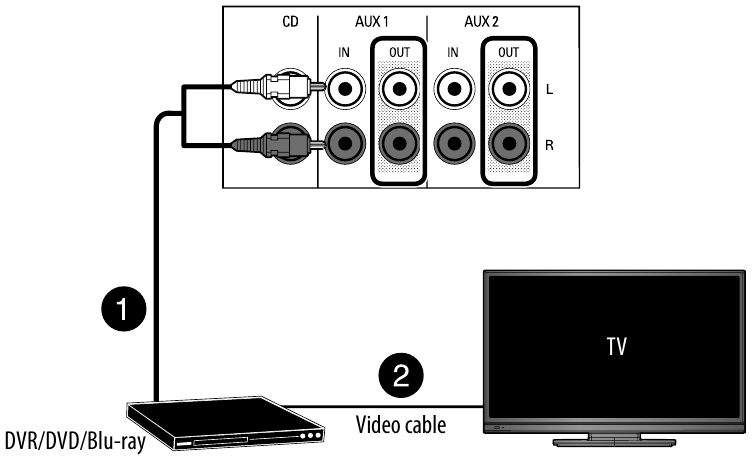

Apparaten met video aansluiten

1. Sluit de kabel van de Audio Out-aansluiting op het audioapparaat aan op de L/R AUX IN (1 of 2)-aansluitingen op de ontvanger.
2. Sluit de videokabel(s) (component, composiet, HDMI of coaxiaal) van de uitgangsaansluiting op het videoapparaat aan op de juiste ingangsaansluiting op uw tv.

OPMERKING: Raadpleeg de Gebruikershandleiding voor meer informatie over het aansluiten van een opnameapparaat, zoals een videorecorder of bandrecorder.

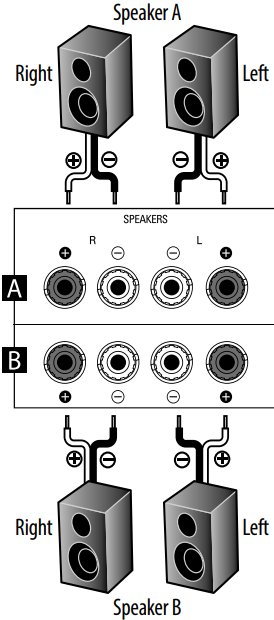

Luidsprekers aansluiten

OPMERKING: Als u slechts één paar luidsprekers hebt, sluit u deze aan op de SPEAKER A-aansluitingen.

1. Draai de klemdeksel los.
2. Steek de blanke draad in de klem en draai de klemdeksel vast om deze stevig aan te sluiten. Zorg ervoor dat u de draad voldoende stript, zodat er geen draadisolatie onder de klem zit.
3. Zorg ervoor dat de kabels vastzitten door er lichtjes aan te trekken.
   OPMERKING: Sluit luidsprekers aan door het kanaal (links en rechts) en de polariteit (+ en -) aan te passen. Als het geluid onnatuurlijk is en er geen bas is, is de polariteit van de luidspreker onjuist.

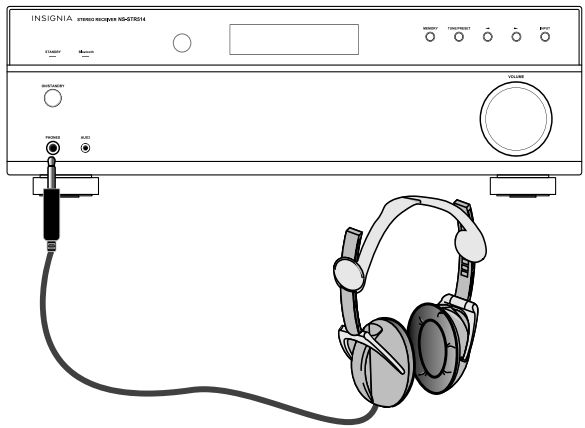

Koptelefoon aansluiten

• Steek een 1/4"-koptelefoonstekker in de koptelefoonaansluiting aan de voorkant van de ontvanger. H verschijnt op het display en er is geluid te horen via de koptelefoon.
  OPMERKING: Wanneer u een koptelefoon op de ontvanger aansluit, worden de externe luidsprekers uitgeschakeld.

De stroom aansluiten

• Steek de stekker van het netsnoer in een stopcontact.

Uw ontvanger gebruiken

1. Plaats de batterijen in de afstandsbediening.

2. Druk op ON/STANDBY op de afstandsbediening of de ontvanger om de ontvanger in te schakelen. De STANDBY-indicator is uit. Druk nogmaals om de ontvanger in de stand-bymodus te zetten en de STANDBY-indicator licht rood op.

3. Schakel de apparaten in die op de ontvanger zijn aangesloten.
4. Als u een videoapparaat hebt aangesloten, zoals een dvd- of Blu-rayspeler:
   • Selecteer de ingang van dat apparaat op de tv.
   • Schakel uw tv-luidsprekers uit als u alleen wilt dat het geluid van uw ontvanger komt.
5. Druk op de knop INPUT op de ontvanger of druk op een van de ingangsknoppen op de afstandsbediening voor de gewenste ingangsbron. Elke keer dat u op de knop op de ontvanger drukt, verandert het display om de geselecteerde ingang weer te geven.
6. Start het afspelen op het apparaat dat u hebt geselecteerd.
7. Druk op SPEAKER A of SPEAKER B op de afstandsbediening om de overeenkomstige luidsprekers in te schakelen. SPK A, SPK B, SPK AB of SPK OFF verschijnt op het display en er is geluid te horen via de luidsprekers.
8. Draai aan de knop VOLUME op de ontvanger of druk op de knoppen VOLUME +/- op de afstandsbediening om het geluidsniveau aan te passen.
   -OF-
   Druk op MUTE op de afstandsbediening om het geluid uit te schakelen. MUTE knippert op het display.
   Druk nogmaals op MUTE om het geluid weer in te schakelen.

Bluetooth verbinden

1. Selecteer BT AUDIO als ingangsbron door herhaaldelijk op de BLUETOOTH-knop op de afstandsbediening of de INPUT-knop op de ontvanger te drukken totdat BT AUDIO verschijnt. PAIRING wordt weergegeven op het display en de Bluetooth-indicator knippert.
2. Navigeer naar de Bluetooth-instellingen van uw apparaat, schakel Bluetooth in en zoek naar beschikbare apparaten.
   1. Voor iPad/iPhone/iPod touch:
      1. Tik op de startpagina op Instellingen > Algemeen > Bluetooth.
   2. Voor Android-telefoon/-tablet:
      1. Tik op de startpagina van uw smartphone/tablet op Instellingen > Draadloos en netwerken.
      2. Tik om Bluetooth te activeren en tik vervolgens op Bluetooth-instellingen.
   3. Voor een pc of Mac vindt u deze instructies in de documentatie die bij uw computer of besturingssysteem is geleverd.
3. Selecteer "NS-STR514" in de lijst met apparaten op uw Bluetooth-apparaat.
4. Als er om een pincode wordt gevraagd, voert u "0000" in.
5. Wanneer het koppelen is voltooid, wordt "CONNECTED" weergegeven op het display van uw ontvanger en wordt de Bluetooth-indicator ingeschakeld.

OPMERKING: Gebruik de Bluetooth-afspeelknoppen op uw afstandsbediening om het afspelen te bedienen. Raadpleeg de gebruikershandleiding voor meer informatie over het gebruik van uw ontvanger.

Functies

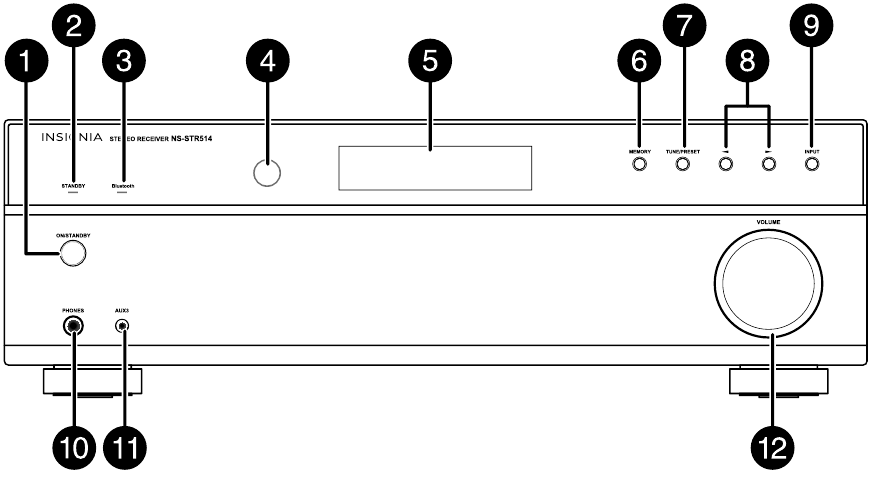

Bedieningselementen aan de voorzijde

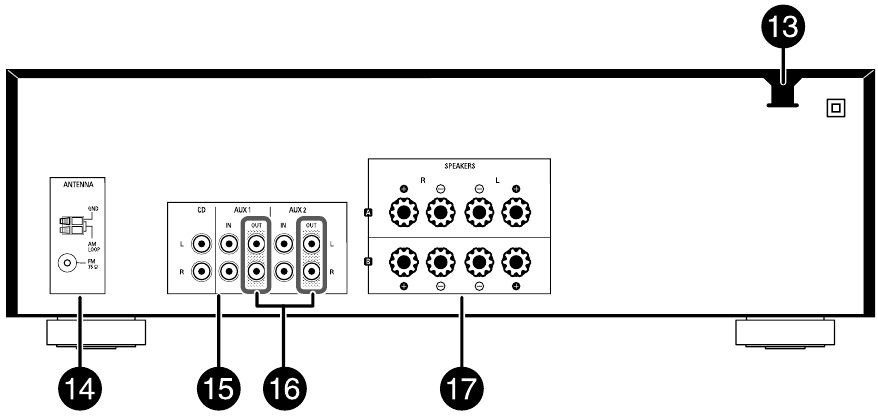

Achteraanzicht

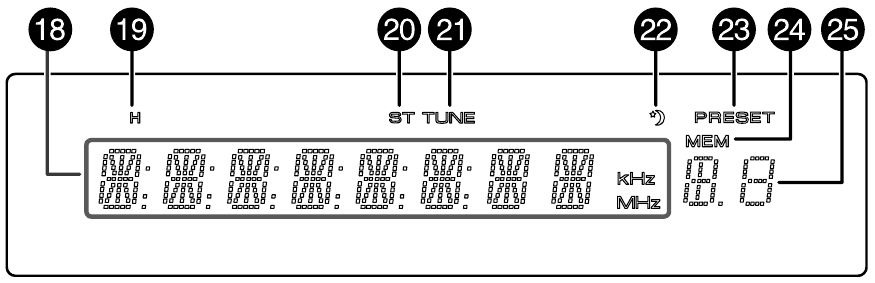

Display

Beschrijving van functies

#	ITEM	BESCHRIJVING
1	ON/STANDBY button (aan/stand-by-knop)	Druk hierop om uw stereo-ontvanger in te schakelen. Druk nogmaals om de stereo-ontvanger in de stand-by-modus te zetten.
2	STANDBY indicator (stand-by-indicator)	Brandt rood wanneer uw stereo-ontvanger in de stand-by-modus staat.
3	BLUETOOTH indicator (bluetooth-indicator)	Knippert wanneer uw stereo-ontvanger in de koppelmodus staat en "PAIRING" (koppelen) op het display wordt weergegeven. Brandt wanneer uw stereo-ontvanger via Bluetooth is verbonden en "CONNECTED" (verbonden) op het display wordt weergegeven.
4	Remote sensor (afstandsbedieningssensor)	Ontvangt het signaal van de afstandsbediening.
5	Display	Geeft informatie over de ontvanger.
6	MEMORY button (geheugenknop)	Druk hierop om een zender op te slaan als voorkeurzender. Houd ingedrukt om automatisch naar FM-zenders te zoeken en deze in het geheugen op te slaan.
7	TUNE/PRESET button (afstem-/voorkeurzenderknop)	Druk hierop om te schakelen tussen de afstem- en voorkeurzendermodus.
8	(function) buttons (functieknoppen)	Doet een van de volgende dingen, afhankelijk van de geselecteerde modus: In de modus TUNE (afstemmen), stemt de ontvanger omhoog of omlaag af of zoekt naar de volgende of vorige zender. In de modus MEMO (memo), slaat zenders op bij het geselecteerde voorkeurnummer. In de modus PRESET (voorkeurzender), selecteert u de gewenste voorkeurzender. In de afspeelmodus BLUETOOTH, slaat over of zoekt vooruit of achteruit.
9	INPUT button (ingangsknop)	Druk hierop om door de beschikbare ingangsopties te bladeren. Opties zijn onder meer: FM, AM, CD, AUX 1, AUX 2, AUX 3, BT AUDIO.
10	HEADPHONE jack (hoofdtelefoonaansluiting)	Sluit een 1/4" stereo hoofdtelefoon aan op deze aansluiting.
11	AUX 3 jack (AUX 3-aansluiting)	Sluit een draagbaar audioapparaat, zoals een MP3-speler, aan op deze aansluiting.
12	VOLUME knob (volumeknop)	Draai om het volume te verhogen of te verlagen.
13	AC power cord (netsnoer)	Steek dit snoer in een stopcontact.
14	AM and FM antenna jacks (AM- en FM-antenneaansluitingen)	Sluit de AM- en FM-antennes aan op deze aansluitingen.
15	Audio input jacks (audio-ingangsaansluitingen)	Sluit audio-invoerapparaten aan op deze aansluitingen om hun audio af te spelen via uw ontvanger.
16	Audio output jacks (audio-uitgangsaansluitingen)	Sluit apparaten zoals een audiorecorder aan om audio op te nemen die via uw ontvanger wordt afgespeeld.
17	Speaker terminals (luidsprekerklemmen)	Sluit luidsprekers aan op deze klemmen.
18	Display	Geeft informatie over ingang, frequentie, volumeniveau en werking weer.
19	Headphone indicator (hoofdtelefoonindicator)	Brandt wanneer de hoofdtelefoonmodus is ingeschakeld en er een hoofdtelefoon is aangesloten.
20	STEREO indicator (stereo-indicator)	Brandt wanneer de FM-stereomodus is ingeschakeld.
21	TUNE indicator (afstemindicator)	Brandt wanneer is afgestemd op een radiozender.
22	SLEEP indicator (slaapindicator)	Brandt wanneer de sleeptimer actief is.
23	PRESET indicator (voorkeurzenderindicator)	Brandt om aan te geven dat de ontvanger door voorkeurradiozenders scant tijdens het afstemmen.
24	MEM (station memory) indicator (indicator voor zendergeheugen)	Brandt bij het instellen van voorkeurzenders.
25	Preset station indicator (indicator voor voorkeurzender)	Geeft het geselecteerde voorkeurnummer weer.

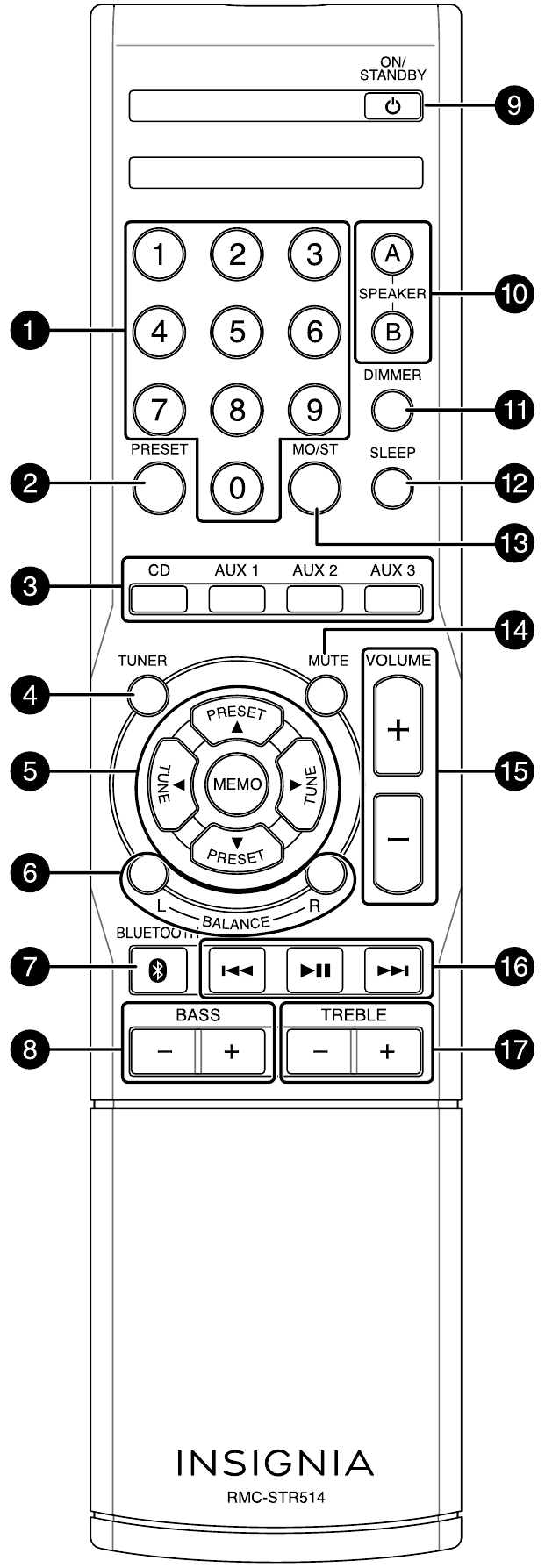

Afstandsbediening

Functiebeschrijving

Eén jaar beperkte garantie

Ga naar www.insigniaproducts.com voor details.

Contact opnemen met Insignia

Voor klantenservice belt u 1-877-467-4289 (VS en Canada) of 01-800-926-3000 (Mexico) www.insigniaproducts.com

INSIGNIA is een handelsmerk van Best Buy en de aan haar gelieerde bedrijven.
Geregistreerd in sommige landen.
Gedistribueerd door Best Buy Purchasing, LLC 7601 Penn Ave South, Richfield, MN 55423 U.S.A.
©2014 Best Buy. Alle rechten voorbehouden.

Gemaakt in China
