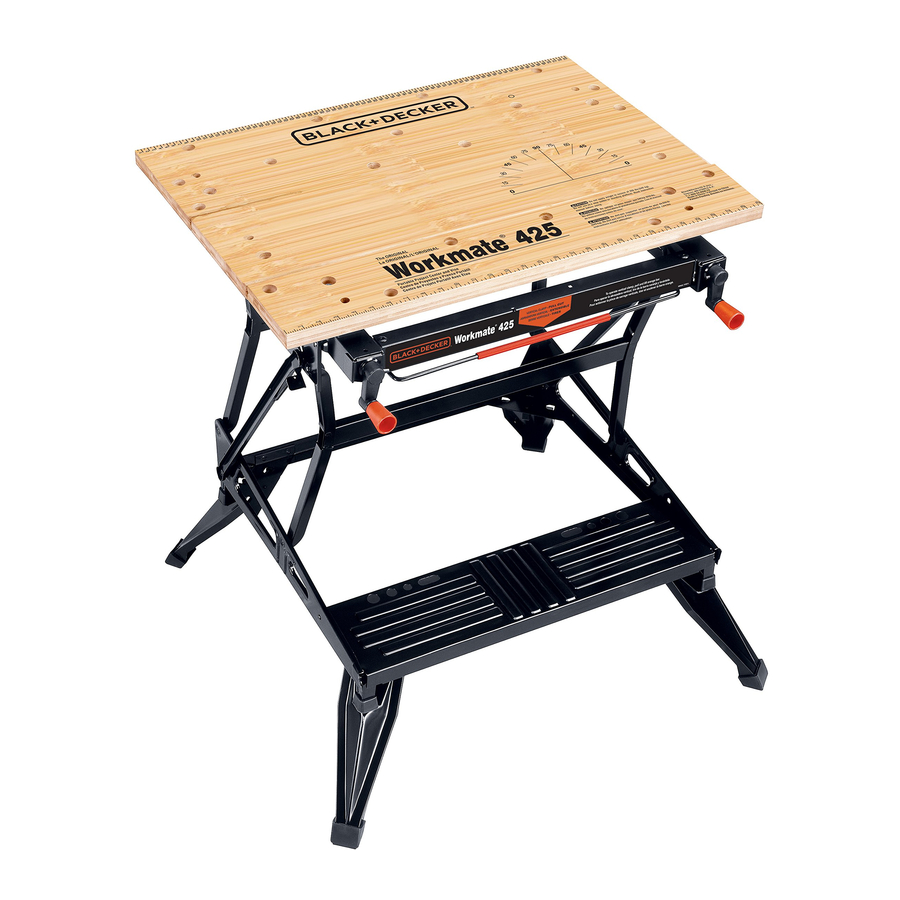

Black & Decker Workmate 425 TYPE 5 - Workbench Handleiding

MONTAGE

1. De Workmate^®425 werkbank wordt gedeeltelijk gemonteerd geleverd. Leeg de doos volledig op de vloer en identificeer alle onderdelen. (Fig. 1)

2. Monteer twee bovenblokken aan de onderkant van de achterste klem door de verhoogde nokken op de bovenblokken in de kleinere gaten van de achterste klem te plaatsen. Steek bouten door de achterste klem en in de bovenblokken en draai vast met de meegeleverde sleutel. (Fig. 2)

3. Monteer de bovenblokken aan de middelste klem op dezelfde manier als de achterste klem. (Fig. 3)

4. Verwijder de witte clip van het uiteinde van elke bankschroefschroef en gooi deze weg. (Clip is alleen ter bescherming van het onderdeel.)
5. Lijn het gat in de bankschroefkruk uit met het gat in de bankschroefschroef en duw de bankschroefkruk op het uiteinde van de bankschroefschroef (dat uit de voorkant van de bankschroefklem steekt). Gebruik een hamer en drijf de meegeleverde pen in de uitgelijnde gaten. Herhaal deze procedure voor de installatie van de andere bankschroefkruk. (Fig. 4)

6. Voltooi de montage door de klikknoppen in de gaten in de bankschroefkrukken te drukken. (Fig. 5)

7. Installeer de voorste bankschroefklem bovenop de bovenblokken, zodat de kleine gaten aan elk uiteinde van de bankschroefklem over de nokken aan de bovenkant van de blokken passen. Met de klem zoals hierboven beschreven geplaatst, steekt u deze in het frame zoals weergegeven in figuur 6. Steek een bout in de gaten in de klem en draai deze stevig vast in de gaten in de draaimoer. Gebruik de meegeleverde dopsleutel.

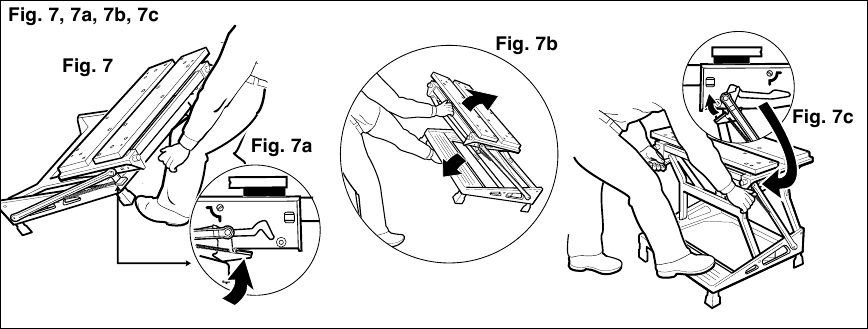

8. Kantel de voorkant van de Workmate^® omhoog en laat deze tegen uw knie rusten, zoals weergegeven in Fig. 7. Trek aan de linker- en rechterontgrendelingshendels om de Workmate^® te ontgrendelen (Fig. 7a). Gebruik beide handen en duw de bovenkant van de Workmate^® omhoog en van u af, terwijl u de voetsteun met uw andere hand vasthoudt totdat het frame op zijn plaats vergrendelt. (Fig.7b) Opmerking: Nieuwe Workmate^® zijn stijf en vereisen meer inspanning om in de vergrendelde werkpositie te brengen. Om de Workmate^® te sluiten voor opslag, trekt u aan de twee ontgrendelingshendels om de Workmate^® te ontgrendelen. Terwijl u de hendels omhoog houdt, trekt u naar achteren en naar beneden om de Workmate^® te sluiten. (Fig.7c)


KENMERKEN & TOEPASSINGEN

VERTICALE KLEMMING

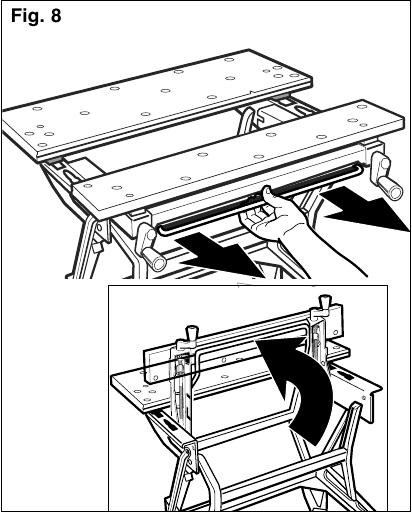

9. Trek de verticale vergrendelingsstang naar u toe en til de voorste bankschroefklem op totdat deze zich in de verticale, vergrendelde positie bevindt Opmerking: De achterste klem moet zich in de middelste "sleutelgat"-positie bevinden. (Fig. 8)


DE GEÏNDEXEERDE POSITIE VAN DE ACHTERSTE KLEM WIJZIGEN

10. Installeer de achterste klem in een van de drie mogelijke geïndexeerde "sleutelgat"-posities door de indexeernok in een sleutelgat in de bankschroefklem te steken. Zet de achterste klem vast door de achterste klem naar de achterkant van het sleutelgat te verplaatsen. (Fig. 9)


DE MIDDELSTE KLEM INSTALLEREN

11. Met de voorste klem naar de voorkant van de werkbank gedraaid, steekt u de indexeernokken van de middelste klem in de voorste sleutelgaten. De achterste klem wordt vervolgens in de achterste sleutelgaten geïnstalleerd. Draai de krukhendel met de klok mee om vast te draaien. (Fig 10)


ZWENKBARE P pennen

12. De vier meegeleverde zwenkbare pennen kunnen in elk van de gaten in de voorste en achterste klem worden gebruikt. De pennen worden gebruikt om de grootte van de houdcapaciteit van uw Workmate te vergroten. (Fig 11)


SERVICE INFORMATIE

Alle Black & Decker servicecentra zijn bemand met getraind personeel om klanten efficiënte en betrouwbare service voor elektrisch gereedschap te bieden. Of u nu technisch advies, reparatie of originele fabrieksonderdelen nodig heeft, neem contact op met de Black & Decker-locatie bij u in de buurt. Om uw lokale servicelocatie te vinden, raadpleegt u de Gouden Gids onder "Gereedschap—Elektrisch" of belt u: 1-800-54-HOW TO. (544-6986)

Om de productVEILIGHEID en BETROUWBAARHEID te garanderen, dienen reparaties, onderhoud en afstellingen te worden uitgevoerd door Black & Decker servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangingsonderdelen worden gebruikt.
