Coleman Exponent M550B725 - Handleiding kooktoestel

Dingen die u moet weten

1. Voorverwarmingspasta is verkrijgbaar bij de meeste winkels die backpackuitrusting verkopen.
2. Om de kans op roest en corrosie te verkleinen, spoel de tank en vul deze regelmatig bij met verse brandstof.
3. Spuit af en toe een paar druppels olie in de pompdeksel; dit zorgt ervoor dat de pomp goed blijft werken.
4. De druk in de tank zal tijdens gebruik dalen, vooral wanneer het kooktoestel hoog staat. Pomp af en toe bij voor een volledige warmteafgifte.
5. De gasopening van de generator kan worden gereinigd door de bedieningsknop snel meerdere keren van OFF (UIT) naar LOW (LAAG) te draaien. Als het kooktoestel moeilijk aan te steken is of met verminderde warmteafgifte op HIGH (HOOG) brandt, reinig dan de punt.
6. De gebruikelijke opslagplaatsen voor kampeer- en picknickuitrusting zijn de kelder, zolder of garage. Om de ophoping van stof, spinnenwebben, enz. te voorkomen die in deze gebieden vaak voorkomen, plaatst u uw kooktoestel in een plastic zak en sluit u deze af met een elastiek.
7. Loodvrije brandstoffen kunnen in kwaliteit variëren en de levensduur en prestaties van de generator beïnvloeden. Als u een probleem heeft met uw kooktoestel of generator bij het gebruik van loodvrije brandstof, vervang dan de generator en probeer een ander merk loodvrije brandstof. Canadese loodvrije benzines bevatten, in tegenstelling tot in de VS geproduceerde brandstoffen, mangaanverbindingen die onaanvaardbaar zijn voor zowel de prestaties als de betrouwbaarheid van de generator.
8. Voor reparatieservice belt u een van de onderstaande nummers voor de locatie van uw dichtstbijzijnde Coleman Service Center. Als het product naar het servicecentrum moet worden verzonden, voeg dan uw naam, adres en een beschrijving van het probleem aan het product toe en stuur het gefrankeerd naar het servicecentrum. Stuur GEEN brandstof. Als het nodig is om naar het servicecentrum of de fabriek te schrijven, verwijs dan naar uw kooktoestel met het modelnummer.
9. Als u niet volledig tevreden bent met de prestaties van dit product, bel dan een van de onderstaande nummers.

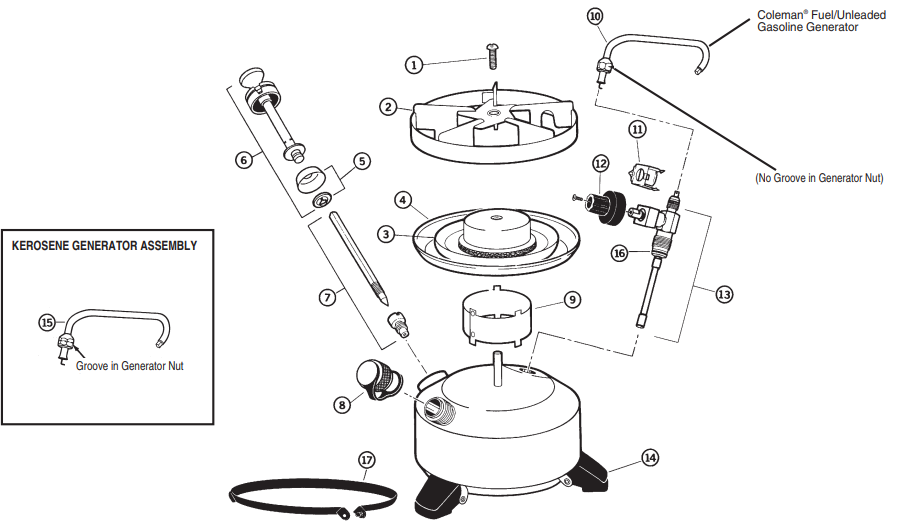

Onderdelenlijst

* Niet getoond

POMPDEKSEL

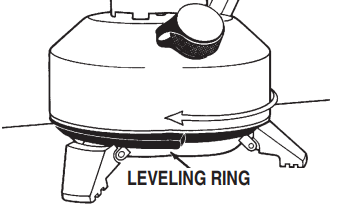

Nivelleringsring

• Draai de nivelleringsring indien nodig om het kooktoestel waterpas te zetten op oneffen oppervlakken.

Volg de instructies en waarschuwingen om brand, ernstig letsel of overlijden te voorkomen.

1. Dit kooktoestel verbruikt lucht (zuurstof). Niet gebruiken in ongeventileerde of afgesloten ruimtes om uw leven niet in gevaar te brengen.
2. Wanneer het kooktoestel in gebruik is, worden alle metalen delen van het brandersamenstel en de bedieningselementen extreem heet. NIET AANRAKEN.
3. Coleman^® brandstof, loodvrije benzine en kerosine zijn extreem brandbaar; hanteer met zorg. Gebruik geen Canadese loodvrije benzine.
4. Steek het kooktoestel altijd buiten aan en gebruik het buiten; nooit in huis, camper, tent of andere afgesloten ruimtes.
5. Vul buiten. Vul de tank nooit, maak de brandstofdop nooit los en verwijder deze nooit terwijl het kooktoestel zich in de buurt van een vlam of andere warmtebronnen bevindt, of terwijl het kooktoestel heet aanvoelt.
6. Wanneer uw exponent^TM kooktoestel is gefabriceerd, is het klaar voor gebruik met Coleman^® brandstof of loodvrije benzine. De generator moet worden vervangen voordat kerosine wordt gebruikt. Zorg ervoor dat u weet of de brandstoftank Coleman^® brandstof of kerosine bevat voordat u deze aansteekt, en dat de generator geschikt is voor de brandstof.
7. BRANDSTOF:
   1. COLEMAN^® BRANDSTOF of LOODVRIJE BENZINE. Dit kooktoestel is ontworpen voor het gebruik van Coleman^® brandstof of loodvrije benzine. OF
   2. KEROSINE. Gebruik altijd schone, verse, witte kerosine.
8. Bewaar brandstof in een schone, correct gemarkeerde container. Gebruik en bewaar uit de buurt van vlammen (inclusief controlelampjes) of overmatige hitte.
9. Laat tenten, slaapzakken, kleding of ander brandbaar materiaal NOOIT binnen 0,9 m (3') van de bovenkant en 0,3 m (1') van alle zijkanten van het kooktoestel komen.
10. Plaats NOOIT zware of grote gebruiksvoorwerpen op het kooktoestel. Verander het kooktoestel NOOIT op enigerlei wijze, of gebruik het met een apparaat of onderdeel dat niet uitdrukkelijk door Coleman is goedgekeurd. NOOIT gebruiken als ruimteverwarmer. Laat het kooktoestel NOOIT onbeheerd achter tijdens het branden.
11. Pomp NOOIT een kooktoestel op terwijl er een gebruiksvoorwerp op staat.
12. Niet over het kooktoestel leunen tijdens het aansteken.
13. BUITEN BEREIK VAN KINDEREN HOUDEN.

De tank vullen

VUL OF STEEK HET KOOKTOESTEL NOOIT BINNENSHUIS, IN EEN CAMPER OF TENT AAN.

• Verleng de poten en plaats het kooktoestel op een glad, WATERPAS oppervlak.
• Zorg ervoor dat de BEDIENINGSKNOP in de OFF (UIT) stand staat. (Fig. 1)

• Sluit de POMPKNOP stevig. Draai in de richting van de pijl op de pompkop. (Fig. 2)

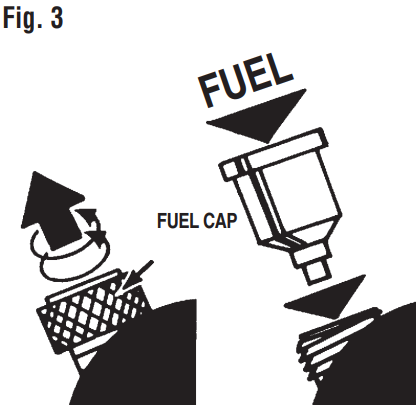

• Verwijder de BRANDSTOFDOP. Gebruik een trechter of een geschikt vulapparaat en vul met schone, verse brandstof. KANTEL HET KOOKTOESTEL NIET. (Fig. 3)

• Plaats de BRANDSTOFDOP terug op het kooktoestel en de brandstofcontainer. Stevig vastdraaien. Verplaats de brandstofcontainer weg van het kooktoestel; VEEG GEMORSTE BRANDSTOF OP EN GOOI HET OP EEN VEILIGE PLAATS WEG.

Pompen

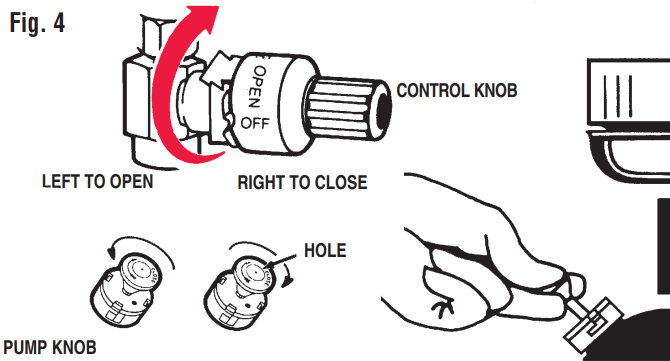

• Zorg ervoor dat de BEDIENINGSKNOP in de OFF (UIT) stand staat. (Fig. 4)


• POMP TESTEN – Met de pompkop in gesloten positie (DRAAI NAAR RECHTS) plaatst u uw duim over het gat in de pompkop en POMP. Als er weinig of geen weerstand wordt gevoeld, olie dan de pompbeker of vervang deze. Als de pomp weerstand biedt, ga dan naar de volgende stap.
• Open de POMPKNOP een slag.
• Met uw duim over het gat in de POMPKNOP pompt u 25-50 volledige slagen lucht in de tank.
• Sluit de POMPKNOP stevig naar rechts.

Aansteken

1. MET COLEMAN^® BRANDSTOF of LOODVRIJE BENZINE
   • Bescherm het kooktoestel tegen harde wind en houd een aangestoken lucifer bij de branderkom.

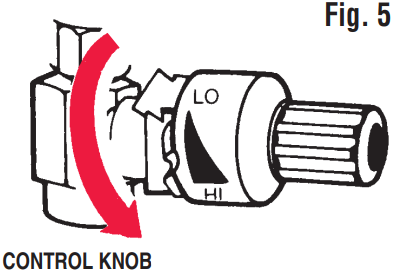

   • Draai de zwarte BEDIENINGSKNOP tegen de klok in naar de HIGH (HOOG) stand. (Fig. 5)


     OPMERKING: Als het kooktoestel brandt met een hoge gele vlam of als er vloeibare brandstof in de brander verschijnt, zet u de bedieningsknop op OFF (UIT) en laat u de vlam uitbranden. Lees de instructies nogmaals voordat u opnieuw aansteekt.
   • Nadat het kooktoestel is aangestoken, pompt u nog 15 tot 30 slagen lucht in de tank. Het kan nodig zijn om het kooktoestel af en toe bij te pompen tijdens gebruik voor een volledige warmteafgifte, vooral wanneer de bedieningsknop op HIGH (HOOG) staat. Als het kooktoestel moeilijk aan te steken is of brandt met een verminderde warmteafgifte op HIGH (HOOG), draai dan snel de bedieningsknop meerdere keren van OFF (UIT) naar LOW (LAAG) om de gasopening van de generator te reinigen.
2. MET KEROSINE
   • Bescherm het kooktoestel tegen harde wind en verwarm de generator voor door een royale hoeveelheid voorverwarmingspasta onder de generator te plaatsen. Steek de pasta aan. (Fig. 6)

   • Wanneer de voorverwarmingspasta bijna op is, draait u de zwarte BEDIENINGSKNOP tegen de klok in naar HIGH (HOOG).

Regelen

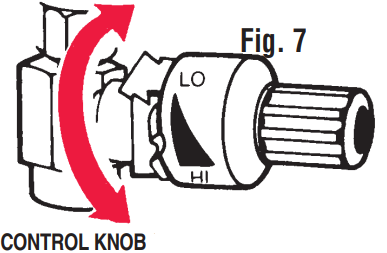

• Plaats de BEDIENINGSKNOP tussen HIGH (HOOG) en LOW (LAAG) zoals gewenst. (Fig. 7)


Uitzetten

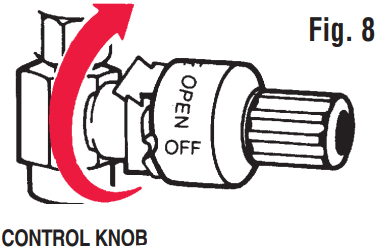

• Draai de BEDIENINGSKNOP volledig met de klok mee naar de OFF (UIT) stand. Forceer de BEDIENINGSKNOP NIET voorbij de OFF (UIT) stand. (Fig. 8)


• De vlam zal langzaam doven.

Het kooktoestel ombouwen van Coleman® brandstof of loodvrije benzine naar kerosine

De kerosinegenerator is te herkennen aan de groef in de generatormoer. De Coleman^® brandstof of loodvrije benzinegenerator heeft geen groef.

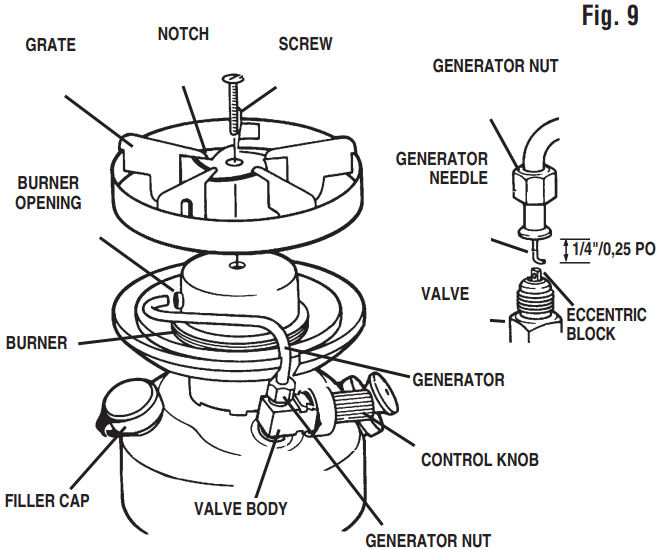

De generator verwijderen

• Verwijder uit de buurt van een ontstekingsbron.
• Laat alle druk uit de tank ontsnappen door de vuldop los te draaien.
• Houd de klep vast en draai de generatormoer twee volledige slagen los.
• Verwijder de schroef van de bovenkant van de brander en til het rooster eraf.
• Draai de generator weg van de brander.
• Maak de generatormoer los en til deze weg van het kleppenhuis.
• Draai de bedieningsknop naar LOW (LAAG) en trek de generatornaald uit het excentrische blok.

OPMERKING: Zorg ervoor dat u de generatornaald niet buigt of beschadigt.

De generator installeren

• Met de bedieningsknop in de LOW (LAAG) stand, plaatst u de generatornaald voorzichtig in het gat in het excentrische blok. Draai de bedieningsknop naar OFF (UIT).
• Schuif de generatorbuis op de bovenkant van het kleppensamenstel en schroef de generatormoer op het kleppenhuis - (handvast).
• Draai de generator naar de brander en steek het uiteinde van de generator in de branderopening.
• Plaats het rooster terug en draai de bovenste branderschroef vast. Zorg ervoor dat de generator in de inkeping in een van de roosterlamellen past.
• Houd de klep vast en draai de generatormoer stevig vast met een sleutel.
• Draai de vuldop stevig vast.
• Controleer visueel op lekken direct na het aansteken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
