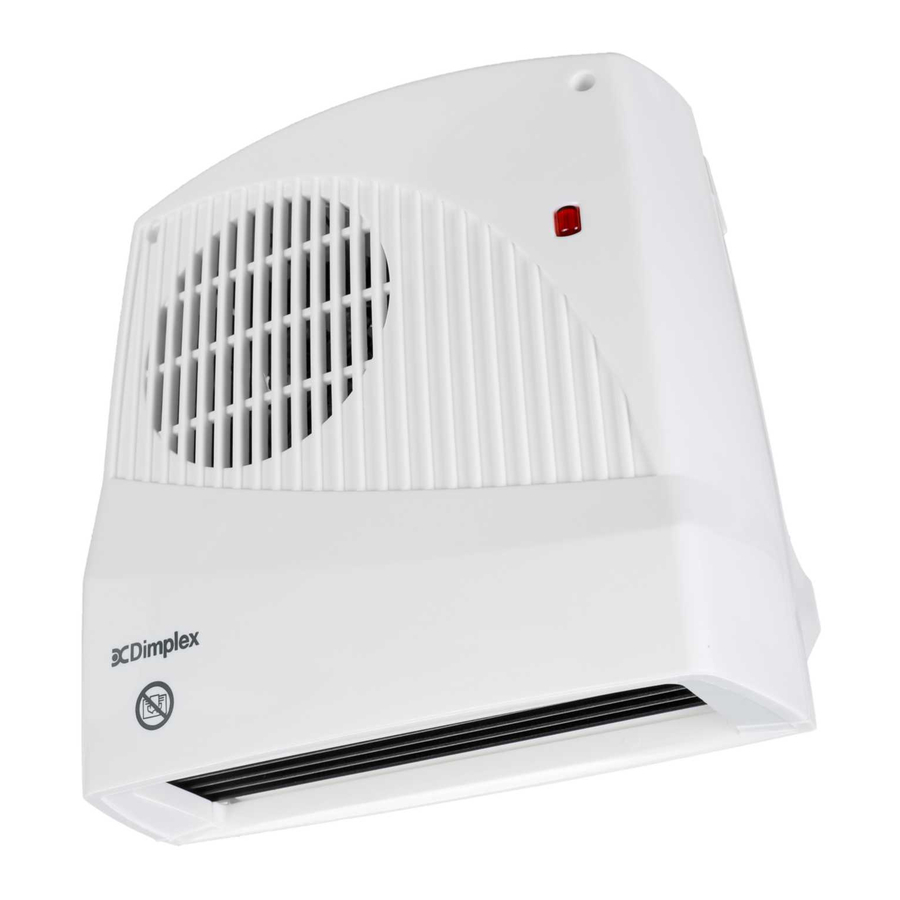

Dimplex FX 20 V - Downflow Fan Heater Handleiding

Waarschuwingen

U wordt verzocht alle informatie in deze instructies zorgvuldig te lezen. Bewaar deze instructies zorgvuldig en geef ze, indien van toepassing, door aan de uiteindelijke eigenaar.

• Het apparaat mag alleen worden gebruikt voor het verwarmen van woningen of soortgelijke ruimtes. Het is alleen geschikt voor huishoudelijk gebruik of soortgelijke doeleinden binnen afgesloten ruimtes.
• Reparaties aan het apparaat mogen alleen worden uitgevoerd door een bevoegd elektricien.
• In geval van een storing de stroomtoevoer naar het apparaat onderbreken (uitschakelen of de zekering verwijderen).
• Het afdekken van de kachel kan leiden tot warmteontwikkeling en mogelijk tot het ontbranden van materiaal. U moet de minimale vrije ruimtes in acht nemen.
• De oppervlakken, met name het luchtrooster, worden heet tijdens gebruik. Zorg er daarom voor dat kleine kinderen deze oppervlakken niet kunnen aanraken.
• Er mogen geen voorwerpen door de openingen van het apparaat worden gestoken.
• Het is vooral belangrijk dat de juiste veiligheid
• Voorschriften voor badkamers, douches, zwembaden enz. worden nageleefd.
• De kachel moet zo worden geïnstalleerd dat deze niet kan worden aangeraakt door iemand in bad of onder de douche en dat de schakelaar niet kan worden bediend.
• De vaste installatie moet zijn voorzien van een schakelinrichting met een contactscheiding van 3 mm in alle polen (bijv. overbelastingsbeveiliging).
• Er mogen geen materialen worden gebruikt in de ruimte waar het apparaat is geïnstalleerd waarvan de dampen of het materiaal zelf aanleiding kunnen geven tot ontsteking, explosie of thermische ontleding als gevolg van de hoge temperaturen.

Beschrijving

Verwarmingsvermogen: 2 kW, 1 kW (afhankelijk van de voorinstelling)
Voedingsspanning: 1/N/~230V, 50 Hz
Constructieklasse II: dubbel geïsoleerd
Beschermingssysteem: IP 22
Afmetingen (B x H x D): 229 x 109 x 242 mm
Gewicht: 1,4 kg

Minimale vrije ruimtes, installatie

De onderstaande schets toont de boormaten en de afmetingen voor de kabelinvoer.

• De in de montageschets aangegeven minimale vrije ruimtes moeten in acht worden genomen.
• De kachel mag niet direct onder een vast stopcontact worden geplaatst.
• Plaats geen gemakkelijk brandbare voorwerpen, zoals gordijnen of warmtegevoelige kunststoffen, in de directe luchtstroom van het apparaat.
• De ventilatorkachel mag alleen op een verticale wand worden gemonteerd zoals weergegeven in de onderstaande schets.
• Verder moet er een vrije ruimte zijn van ten minste 350 mm vanaf de voorkant van de kachel.

Om de kachel te bevestigen, verwijdert u de twee schroeven waarmee de bovenklep is bevestigd en verwijdert u de klep van de kachel.

• Markeer de positie van de sleutelgatsleuven op de muur, boor en plug voor de twee geschikte schroeven (zie schets voor positie).
• Steek de twee schroeven gedeeltelijk in, hang het apparaat aan deze schroeven en markeer de positie van de lager geplaatste schroef.
• Verwijder het apparaat, boor en plug de derde schroef.
• Monteer het apparaat opnieuw op de muur en steek de voedingskabel erin. Zorg ervoor dat het apparaat horizontaal staat en zet het vast door de drie schroeven aan te draaien. bevoegd elektricien.


Elektrische aansluiting

Let op! Het apparaat moet worden geïnstalleerd door een bevoegd elektricien.

Het apparaat kan rechtstreeks worden aangesloten op een vaste bedrading of op een flexibele voedingskabel H05VV-F 2 x 1,0 mm² vanaf een wandcontactdoos.

De kachel mag niet direct boven de wandcontactdoos worden geplaatst.

Voorinstelling

Let op! De instellingen moeten worden uitgevoerd door een bevoegd elektricien. Zorg ervoor dat het apparaat is losgekoppeld van het elektriciteitsnet.

Het verwarmingsvermogen selecteren

De aan de muur gemonteerde ventilatorkachel is voorzien van een interne keuzeschakelaar waarmee het vermogen tijdens de installatie kan worden ingesteld op 1 kW of 2 kW, overeenkomend met de grootte van de te verwarmen ruimte.

In ruimtes met een volume van minder dan 11 m3 moet het vermogen van 1 kW worden geselecteerd, omdat anders hinderlijk uitschakelen van de thermische beveiliging kan optreden.

In het geval van het selecteren van de 2 kW-positie, is de thermostaat in werking en schakelt automatisch over naar 1 kW wanneer de vooringestelde temperatuur is bereikt. Opmerking: de kachel is vooraf ingesteld op 2 kW.

De temperatuur selecteren

Opmerking: de thermostaat werkt alleen als 2KW is geselecteerd.

De kachel is uitgerust met een instelbare thermostaat met drie verschillende instellingen:

1. Laag,
2. Midden,
3. Hoog.
   Dit geeft u een geschatte kamertemperatuurbereik van 18°C - 32°C, afhankelijk van de grootte van de kamer. De temperatuur schakelt over naar halve warmte wanneer de kamer opwarmt. Volledige warmte wordt automatisch ingeschakeld wanneer de kamertemperatuur daalt.

De thermostaat is in de fabriek ingesteld op '2' (Midden).

Kachelbediening

Het trekkoord bedient de "ON/OFF" (AAN/UIT)-schakelaar. Het controlelampje gaat branden wanneer de kachel is ingeschakeld.

Storingen

Als de kachel niet verwarmt, controleer dan of de kachel is ingeschakeld (controlelampje moet branden). Controleer of deze is ingeschakeld op de verdeelkast en of de zekering intact is.

Verdere aanwijzingen worden uitgelegd in het hoofdstuk "Thermische beveiliging".

Neem in geval van storingen in uw kachel contact op met uw plaatselijke elektricien of het dichtstbijzijnde klantenservicepunt. Het E-nummer en de FD-code zijn vereist voordat onderhoud kan worden uitgevoerd. U vindt ze op het typeplaatje.

Het apparaat reinigen

Schakel de kachel uit voor het reinigen en laat hem afkoelen. Als er zich stof ophoopt, moet de kachel van buitenaf worden gereinigd met een stofzuiger.

De buitenkant kan worden gereinigd door deze af te nemen met een zachte, vochtige doek en vervolgens te drogen. Gebruik geen schurende reinigingsmiddelen of meubelpoets, omdat dit de oppervlakteafwerking kan beschadigen.

Thermische beveiliging

Voor uw veiligheid is de kachel uitgerust met een thermische beveiliging. Als de luchtcirculatie wordt beperkt (bijv. door er iets overheen te hangen of het rooster te blokkeren), schakelt de kachel automatisch uit. Om de kachel weer in werking te stellen, verwijdert u de oorzaak van de oververhitting. Schakel de kachel enkele minuten uit door aan het snoer te trekken en laat hem afkoelen, waarna de normale werking kan worden hervat.

Daarnaast is het apparaat voorzien van een thermische zekering. Als er abnormale oververhitting in het apparaat optreedt, werkt deze en opent hij het circuit.
