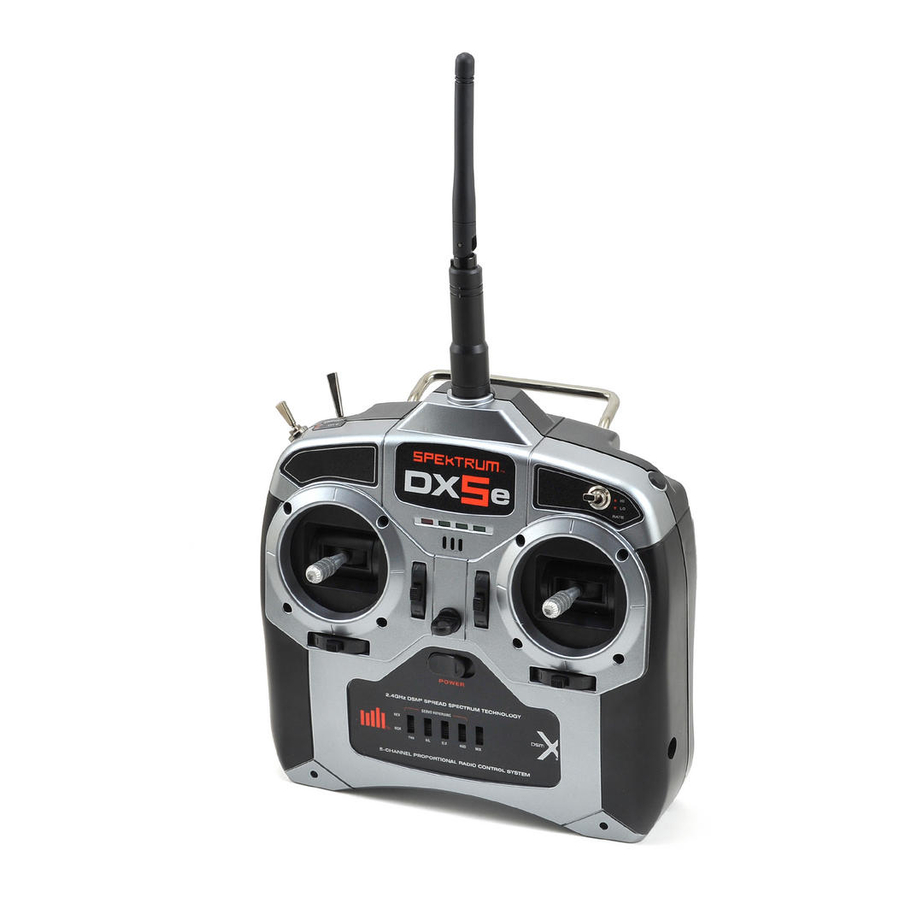

Spektrum DX5e - Snelstartgids Zender

Installeer de ontvanger

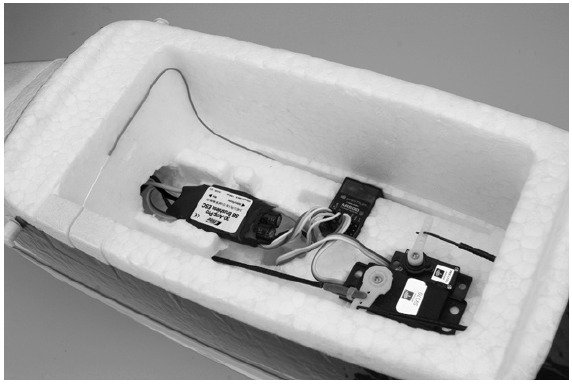

Voorbeeld van AR500 geïnstalleerd in E-flite^® Apprentice

Hoewel het over het algemeen niet cruciaal is, is de optimale installatie van de antenne om de punt van de lange antenne loodrecht op de korte antenne te richten. De punt van de lange antenne moet minstens 2 inch van de korte antenne verwijderd zijn.

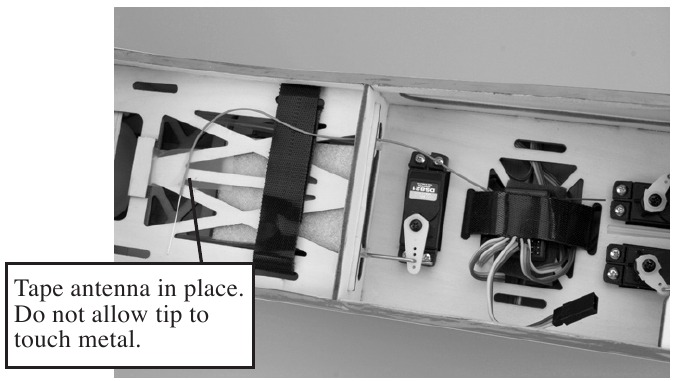

Voorbeeld van AR500 geïnstalleerd in Hangar 9^® Pulse^™ XT 60

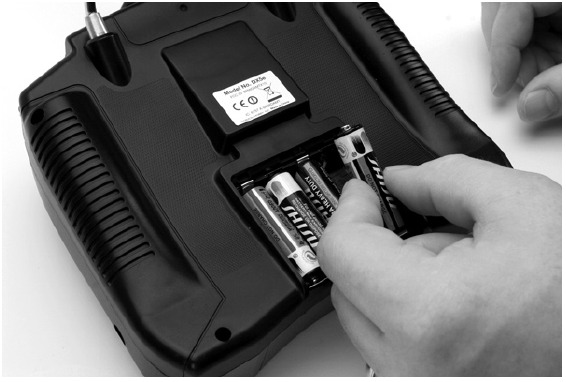

Installeer AA-formaat heavy-duty ir alkaline batterijen

Opmerking: let op de polariteit bij het plaatsen van batterijen.

Bind de ontvanger

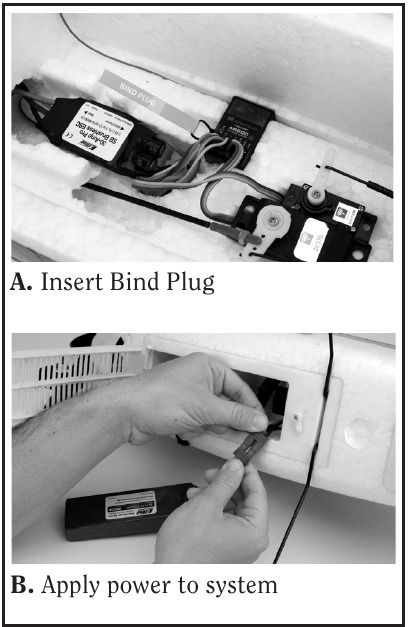

1. Steek de bindplug in de BATT/BIND-poort van de ontvanger. In systemen die gebruikmaken van een apart batterijpakket en een 3-draads schakelaar, steekt u de bindplug in de laadstekker.
2. Schakel de ontvanger in. De LED op de ontvanger zal knipperen.
3. Verplaats de sticks en schakelaars op de zender naar de gewenste failsafe-posities (lage gasstand en neutrale bedieningsposities).

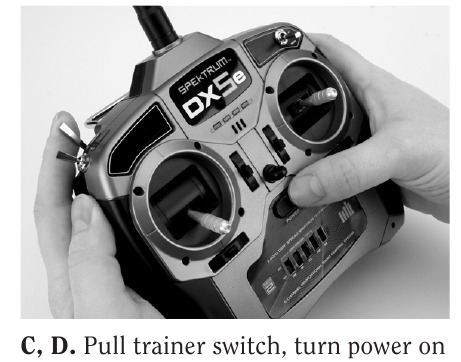

4. Trek en houd de Trainer Switch (Trainerschakelaar) op de zender ingedrukt terwijl u de zender inschakelt. Laat de trainerschakelaar los zodra de LED's aan de voorkant van de zender knipperen.
5. De LED op de ontvanger wordt continu oranje en het systeem maakt na enkele seconden verbinding.
6. Verwijder de bindplug uit de laadstekker of bindpoort.

Typisch elektrisch - Rx gebruikt de ESC voor stroom.

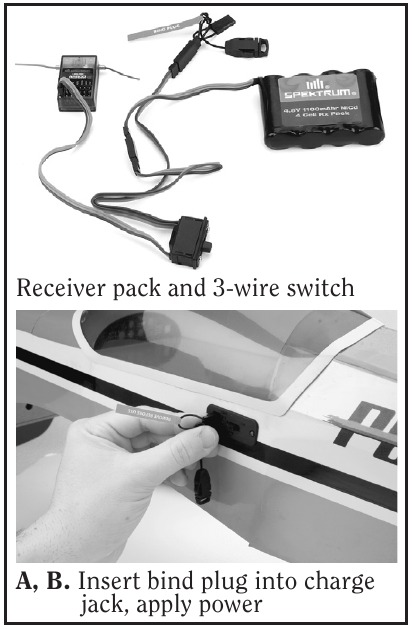

Typisch Gloei/Gas - gebruikt ontvangerpakket en 3-draads schakelaar

Opmerking: Als u de trainerschakelaar tijdens het bindproces ingedrukt houdt, worden de vooraf ingestelde failsafe-posities niet door de ontvanger geleerd.

Test de batterijspanning van het systeem

Gebrek aan stroom naar de ontvanger en servo's is een belangrijke oorzaak van storingen. Als u een ontvangerpakket gebruikt, zorg er dan voor dat deze goed is opgeladen en controleer de spanning onder belasting (HAN172). Vlieg niet als de spanning lager is dan 4,8 V voor een 4-cellenpakket.

In systemen die een BEC gebruiken, zorg ervoor dat u niet meer servo's aanstuurt dan het door de fabrikant aanbevolen aantal voor uw BEC/Speedregelaar.

Als de spanning op enig moment onder de operationele drempel van de ontvanger komt, kan er een onderbreking in de verbinding optreden, gevolgd door een knipperend lampje op de ontvanger. Een nauwkeurigere manier om een twijfelachtige opstelling te testen, is door de spanning te meten volgens de instructies.

Opmerking: Als de stroom van de ontvanger wordt uit- en ingeschakeld zonder de zender uit- en in te schakelen, zal er ook een knipperend lampje verschijnen. In dit geval duidt dit niet op een probleem.
Schakel de Tx-stroom uit en weer in en vervolgens de Rx om het lampje te resetten.

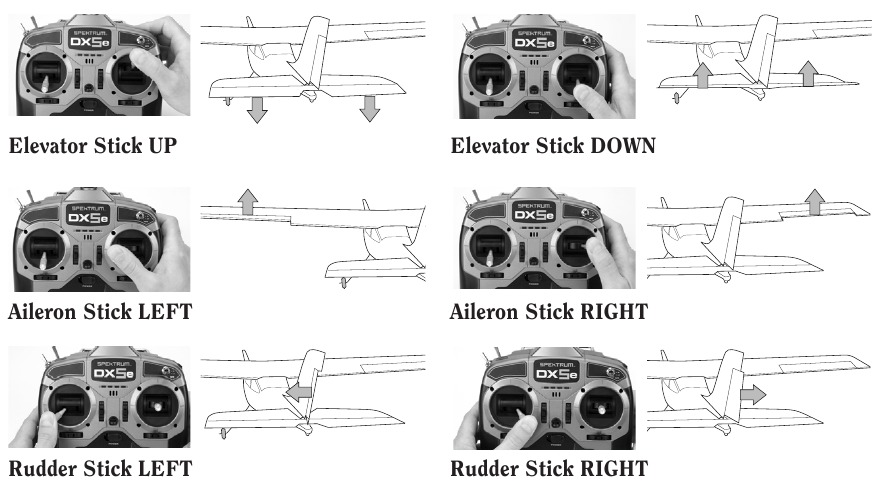

Controle van de stuurvlakken

Schakel de zender in, gevolgd door de ontvanger, en controleer of de richting van elk kanaal correct is. Gebruik de servo-omkeerschakelaars aan de voorkant van de zender om de richting indien nodig te wijzigen.

Bind het systeem opnieuw

Nadat u uw model hebt ingesteld, is het belangrijk om het systeem opnieuw te binden, zodat de werkelijke lage gasstand wordt opgeslagen. Als het signaal verloren gaat, zal de gas-servo naar een veilige positie voor lage gasstand gaan.

Bereikcontrole

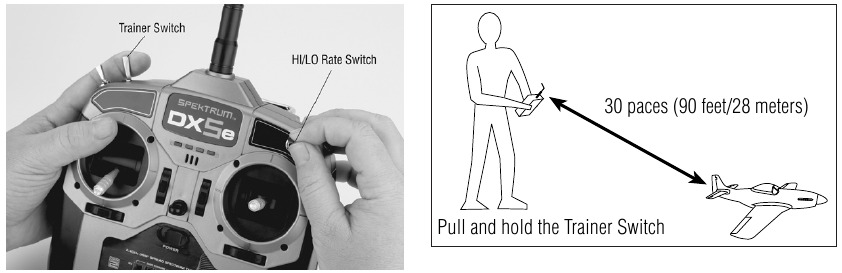

Hoe u een bereikcontrole uitvoert

1. Met het model op de grond, staat u 30 stappen (ongeveer 90 voet/28 meter) van het model vandaan.
2. Richt u naar het model met de zender in uw normale vliegpositie en trek en houd de Trainer Switch (Trainerschakelaar) ingedrukt terwijl u de HI/LO Rate Switch (Hoge/Lage Snelheidsschakelaar) vier keer schakelt. De LED's zullen knipperen en het alarm zal klinken ten teken dat het systeem in de bereikcontrolemodus staat.
3. U zou de totale controle over het model moeten hebben met de Trainer Switch (Trainerschakelaar) ingedrukt op 30 stappen (90 voet/28 meter).
4. Als er problemen met de bediening zijn, bel dan het Horizon Support Team op 1-877-504-0233 of ga naar horizonhobby.com om een lokale Spektrum-distributeur in uw land te vinden.
