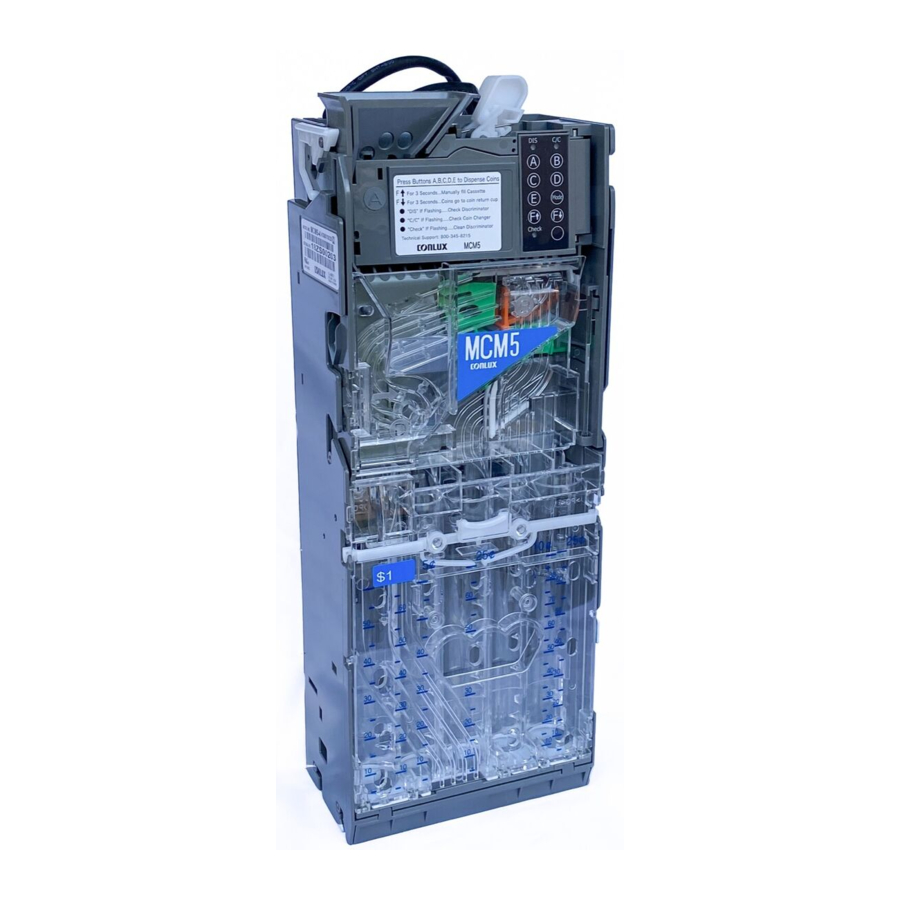

Conlux MCM5 - Touch Terminal Installatiehandleiding

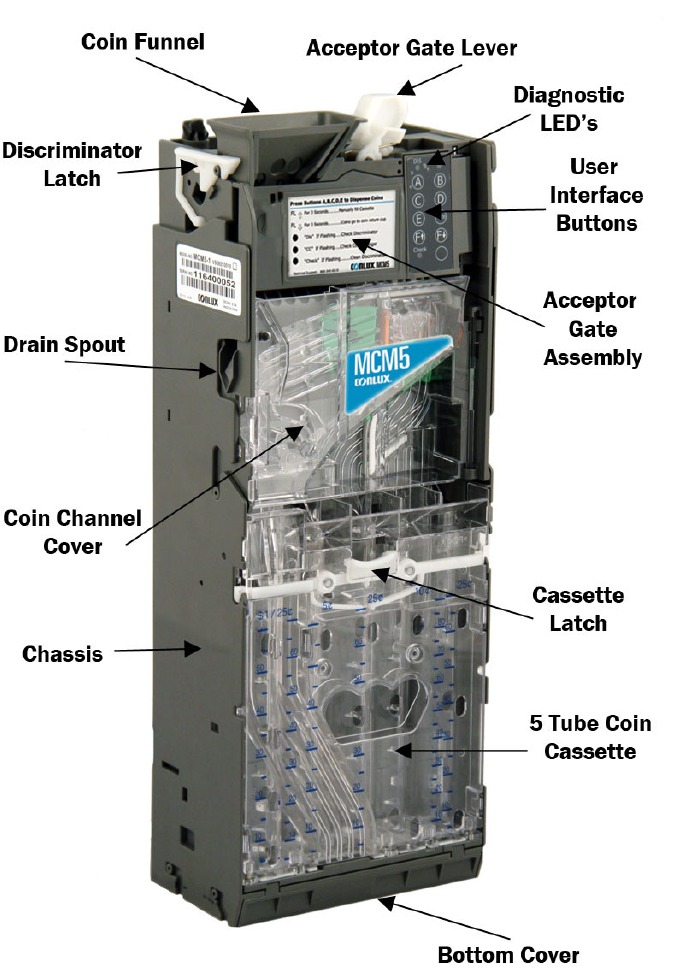

INTERFACE

MEI Conlux MCM5 muntwisselaar werkt in machines die de MDB-interface* ondersteunen.

De bedrijfsspanning van een MEI Conlux-muntmechanisme staat vermeld op het label van elk product. Het label bevindt zich aan de linkerkant van het muntmechanisme.

Gewicht: 3.5 lbs.
Nominale bedrijfsspanning: 34v d.c.12W
0.92A bij DC34V piek
Conformiteit: UL-standaard, FCC-standaard

X = Oktober
Y = November
Z = December
Negeer de rest van de nummers

Dit is de QR-code voor www.meigroup.com.

VOOR JE BEGINT

• Verwijder het muntmechanisme uit het verpakkingsmateriaal. Inspecteer het apparaat op fysieke schade.

Je hebt deze gereedschappen nodig:

Kruiskopschroevendraaier
Kabelbinders
Draadkniptang
Zelfklevende kabelbinderankers

• Schakel de stroomtoevoer naar de verkoopautomaat UIT (OFF).

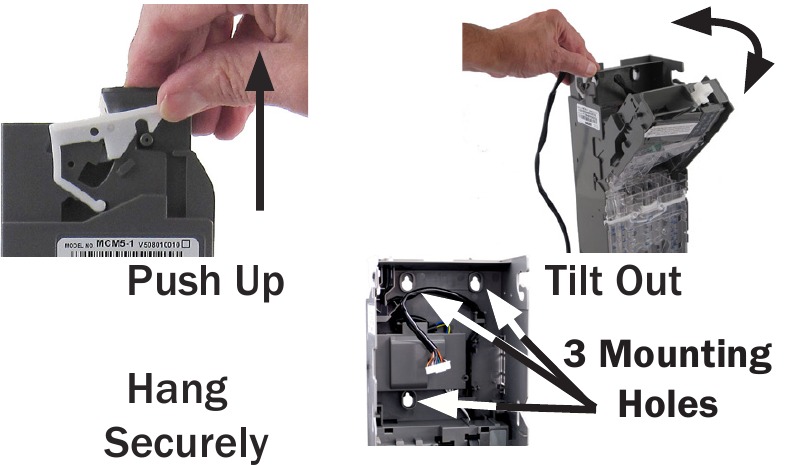

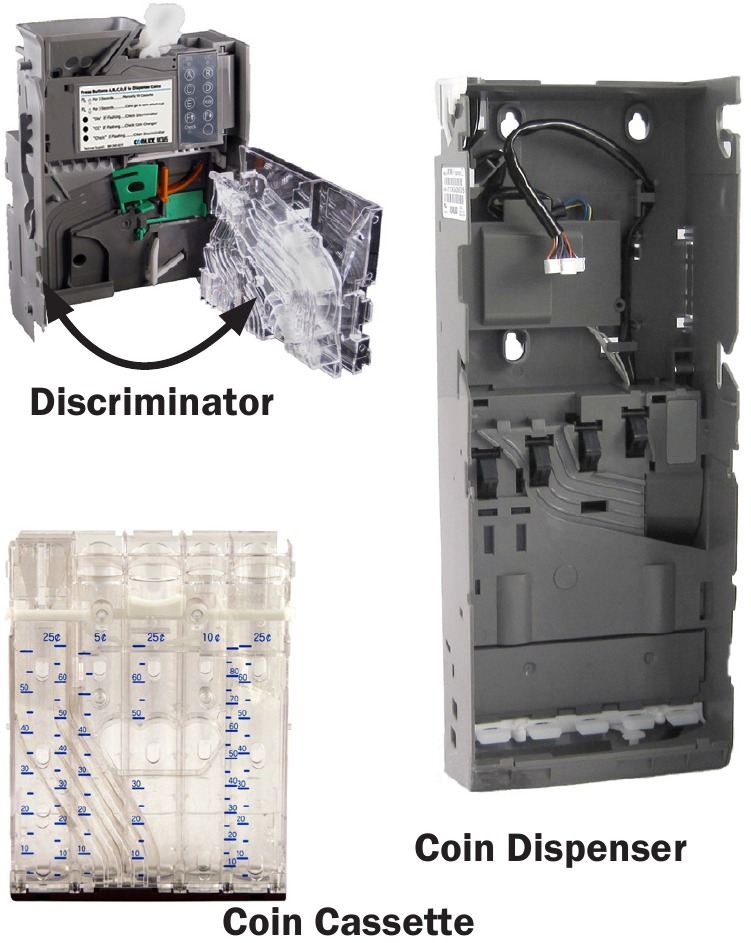

• Til de witte hendel aan de linkerbovenkant van het muntmechanisme omhoog en kantel de discriminator-eenheid naar voren.

• Eenmaal geopend, zijn de montagegaten toegankelijk. Hang het muntmechanisme aan de montagestiften/schroeven en zorg ervoor dat het muntmechanisme verticaal en zonder kanteling op alle drie de stiften/schroeven is gemonteerd.
• Draai de schroeven vast (indien nodig),

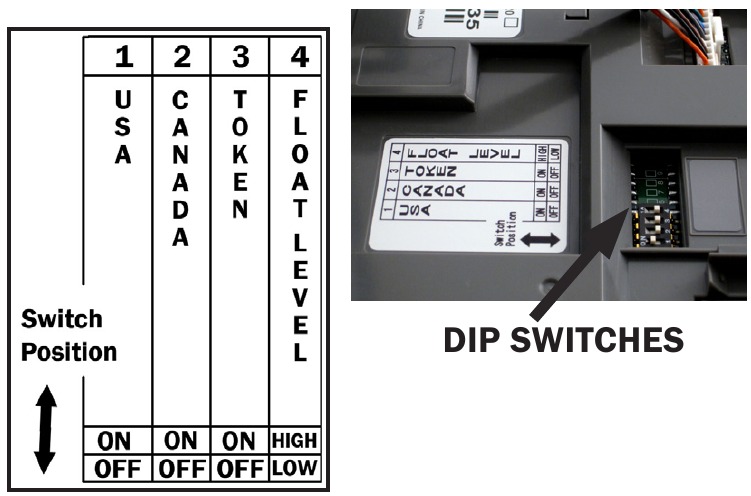

  Controleer / Stel de DIP-schakelaars in.
  Sluit en vergrendel de discriminator-eenheid.


VALUTASCHAKELAAR

(Bevindt zich aan de achterkant van de discriminator-eenheid.)

UITLIJNING

Zodra het muntmechanisme is geïnstalleerd, controleert u of er een kleine opening (2 mm) is tussen de retourhendel op de verkoopautomaat en de acceptor gate-hendel op het muntmechanisme.

Bevestig dat wanneer u op de muntretourhendel op de machinedeur drukt, deze de acceptor gate-hendel op het muntmechanisme volledig indrukt en deze vervolgens soepel laat terugkeren zonder de gate open te houden.

Controleer de uitlijning van de muntinvoergoot en de geldlade-goot. Plaats enkele munten om te controleren of ze correct in het muntmechanisme komen en in de retourbeker terechtkomen. Zorg ervoor dat de muntgoot niet op de acceptor gate rust of deze opent.

De meeste machines stellen u in staat om de retourhendel, de muntgoot en de retourbeker af te stellen om ze uit te lijnen met het muntmechanisme. Lijn uit, pas aan en test indien nodig om ervoor te zorgen dat munten correct worden geleid voordat u verder gaat met deze instructies.

AANSLUITING

Als de verkoopautomaat een biljettenlezer heeft, sluit u de MDB-kabelboom die van het muntmechanisme komt aan op de "Y"-connector van de biljettenlezer. Als er geen biljettenlezer is, sluit u de kabelboom van het muntmechanisme aan op de kabelboom die van de besturingskaart van de verkoopautomaat komt.

Stop overtollige kabellengte in de machine. Zorg ervoor dat er geen kabel bekneld raakt wanneer de muntretourhendel wordt ingedrukt of wanneer de deur van de verkoopautomaat gesloten is.

Nu kunt u de stroom naar de verkoopautomaat AAN (ON) zetten.

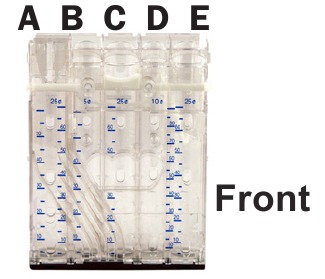

MUNTCASSETTE

Het muntmechanisme kan worden besteld met een van de twee cassetteconfiguraties voor zowel de VS als Canada. De VS en CANADA gebruiken dezelfde cassettes.

• Verwijder de cassette door met uw duim op de witte vergrendeling te drukken en de cassette naar voren te kantelen en omhoog te tillen, zoals weergegeven.

  Het cassettetype wordt automatisch herkend door het muntmechanisme.

DE MUNTCASSETTE LADEN

U kunt de muntcassette laden met behulp van een van deze twee technieken:

Laden door cassette te verwijderen

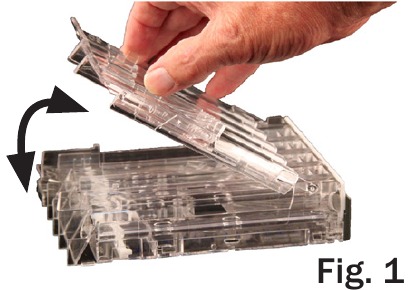

1. Verwijder de cassette. Plaats deze met de voorkant naar beneden op een stevige ondergrond. Open de achterkant door de twee lipjes samen te knijpen en open te heffen op het scharnier. Afb. 1.

2. Het wordt aanbevolen om elke buis (nickel, dime, quarter en dollar), indien beschikbaar, te vullen met minimaal 15 munten. Elke buis kan 2 rollen munten bevatten.

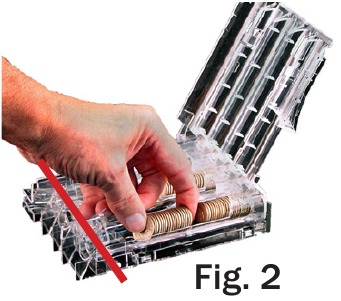

   Opmerking: Zorg ervoor dat de munten in de juiste buizen worden geplaatst. Vul niet boven de MAX FILL-lijn. Afb. 2

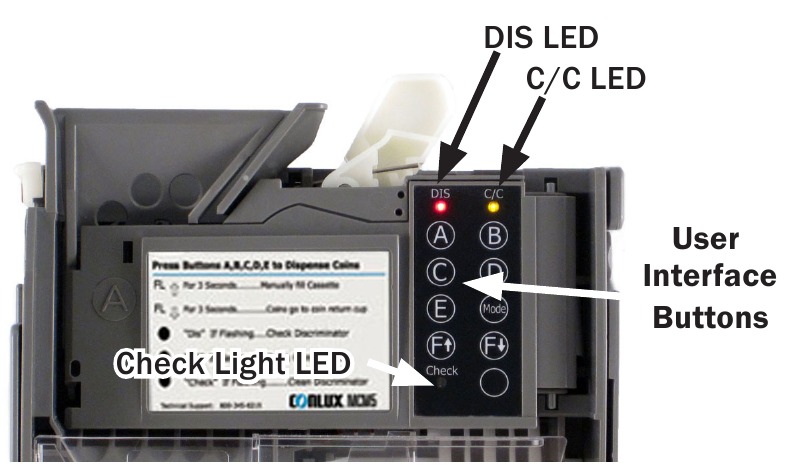

DIAGNOSTISCHE LED'S

De foutstatus wordt gerapporteerd aan de hoofdcontroller en de LED's knipperen als volgt:

• "DIS": Error of discriminator (Bovenste deel van de behuizing) ("DIS": Fout van de discriminator (Bovenste deel van de behuizing))
• "C/C": Error of coin changer (Onderste deel van de behuizing) ("C/C": Fout van de wisselautomaat (Onderste deel van de behuizing))


DIS	C/C	Check Light	Status
			Klaar
			Controleer Discriminator op FOUT
			Controleer Coin Changer op FOUT
			Controleer en REINIG de Discriminator
OFF	ON	FLASHING	Druk op de ongemarkeerde knop om
			het controlelampje te wissen

TOKEN TEACH

De Conlux MCM5 accepteert tokens wanneer de Token DIP Switch in de AAN-positie staat. De Token teach modus wordt geactiveerd door de Mode en B knop gelijktijdig langer dan 2 seconden ingedrukt te houden. Wanneer deze modus wordt geactiveerd, zal de C/C LED snel knipperen. De gebruiker dient vervolgens 10 tokens in te werpen met een interval van ten minste 1 seconde tussen de tokens.

De modus wordt automatisch beëindigd nadat de 10e token is ingeworpen. Indien succesvol, zal de C/C LED continu branden.

Opmerking 1: Als de onderste sensor munten detecteert, zijn er munten tot ten minste de lege hoeveelheid.
Opmerking 2: Als de munten de bovenste sensor bereiken, wordt de buis als vol beschouwd.

Factory FLOAT/PAR-instellingen

Hoe de Float/Par-programmering handmatig in te stellen

De gebruiker moet de huidige cassette leegmaken.

1. De DIP-schakelaar moet worden ingesteld op Float High (AAN) of Float Low (UIT), afhankelijk van welke waarde opnieuw wordt geprogrammeerd.
2. Druk tegelijkertijd op de knoppen Mode (Modus) en C. Als een van de sensoren op laag niveau is afgedekt, knippert de C/C LED 5 seconden langzaam en keert de wisselaar terug naar de normale werkingsmodus. Als alle sensoren op laag niveau niet zijn afgedekt, knippert de C/C LED snel en kan de volgende stap worden uitgevoerd.
3. De gebruiker zal munten in de munttrechter werpen totdat het vereiste floatniveau is bereikt. De volgende voorwaarden zijn van toepassing:
   • Niet-herkende munten worden afgewezen.
   • Als de cassette munttubes van gelijke waarde bevat, worden de munten afwisselend naar elke tube geleid.
   • De modus wordt automatisch afgesloten als er gedurende een periode van 2 minuten geen munten worden ingeworpen.
   • Munten worden op het MDB-protocol gerapporteerd als "Manual Fill" (Handmatige vulling).
   • De modus kan op elk moment worden verlaten zonder gegevens op te slaan door de Mode (Modus)-knop 2 seconden of langer ingedrukt te houden.
   • De cassette kan op elk moment worden verwijderd en vervangen zonder dat dit van invloed is op het huidige aantal tubes.
   • Wanneer de cassette tot het juiste niveau is gevuld, moet de gebruiker tegelijkertijd op de knoppen Mode (Modus) en C drukken om de tubeniveaus op te slaan.
4. Om de floatniveaus terug te zetten naar de standaard fabrieks geprogrammeerde waarden, moet de Float / Par-programmeermodus worden geopend zoals hierboven beschreven door tegelijkertijd op de knoppen Mode (Modus) en C te drukken. Wanneer de C/C LED snel knippert, moet de gebruiker tegelijkertijd op de knoppen F↓ en F↑ drukken.

MEI
1301 Wilson Drive
West Chester, PA 19380
Technical Support 1(800)345-8172
Customer Support 1(800)345-8215
http://www.meigroup.com
