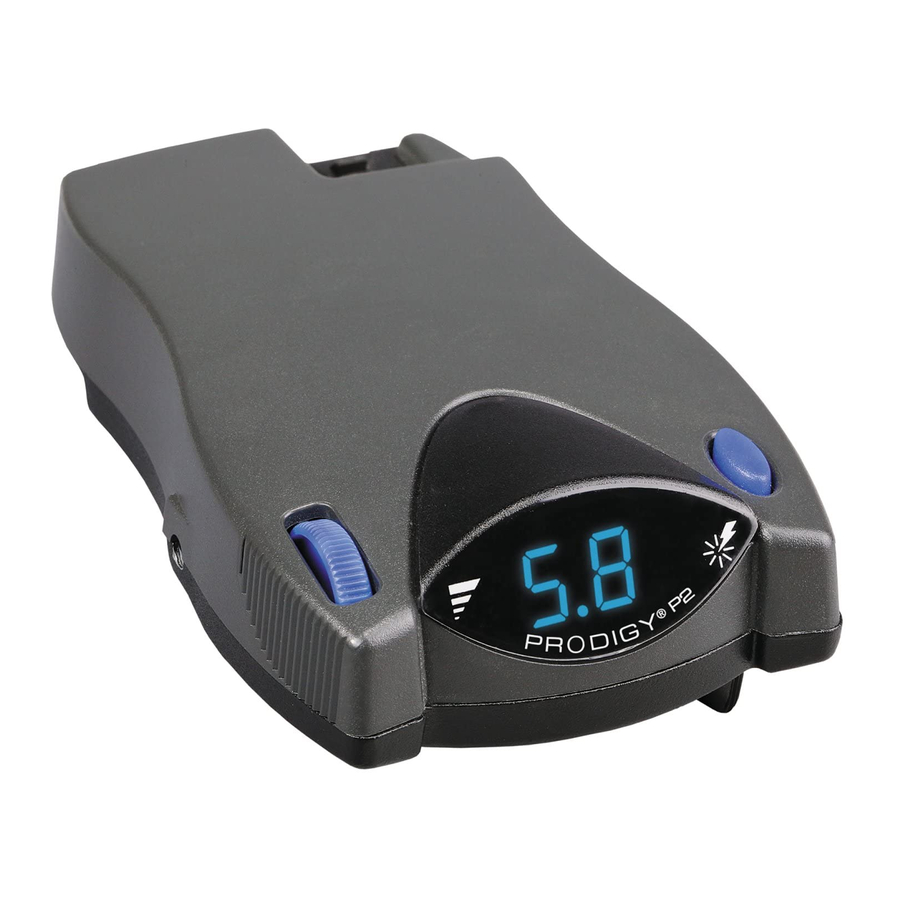

Prodigy P2 - Installatiehandleiding elektronische rembediening

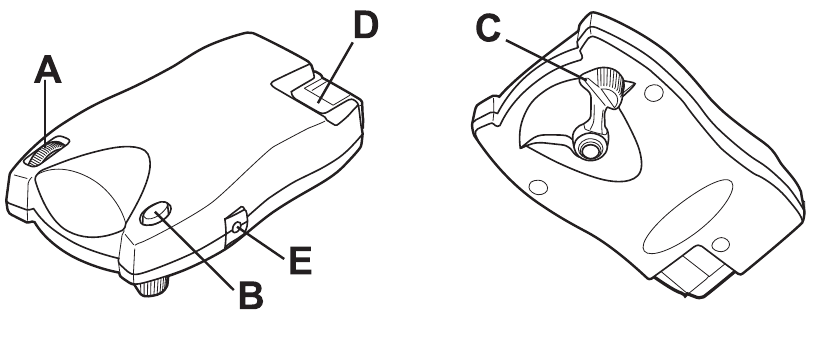

Componenten van de rembediening

1. Power Knob (Vermogensknop)
2. Boost Button (Boost-knop)
3. Manual Knob (Handmatige knop)
4. Connector (For Wiring Harness)
5. Mounting Hole (1 per side)

Belangrijke feiten om te onthouden

1. Plaats of activeer geen RF-genererende items (mobiele telefoons, portofoons) in de buurt (minder dan 30 cm) van de rembediening.
2. De Prodigy P2 maakt gebruik van een inertiële sensor. Deze detecteert vertraging en genereert een output op basis van vertraging, vandaar de term "Proportioneel remmen".
3. De Prodigy P2 "HOUDT" uw aanhanger vast met 25% van de vermogensinstelling terwijl u stilstaat met het rempedaal langer dan 5 seconden ingedrukt.
4. De Prodigy P2 remt proportioneel achteruit. Het past de juiste remspanning toe op basis van vertraging.
5. Voor technische assistentie en garantie-informatie bel: 1-888-785-5832 of www.tekonsha.com.
6.
   Het totaalgewicht (GCWR) mag nooit de aanbeveling van de voertuigfabrikant overschrijden.

Installatiehandleiding

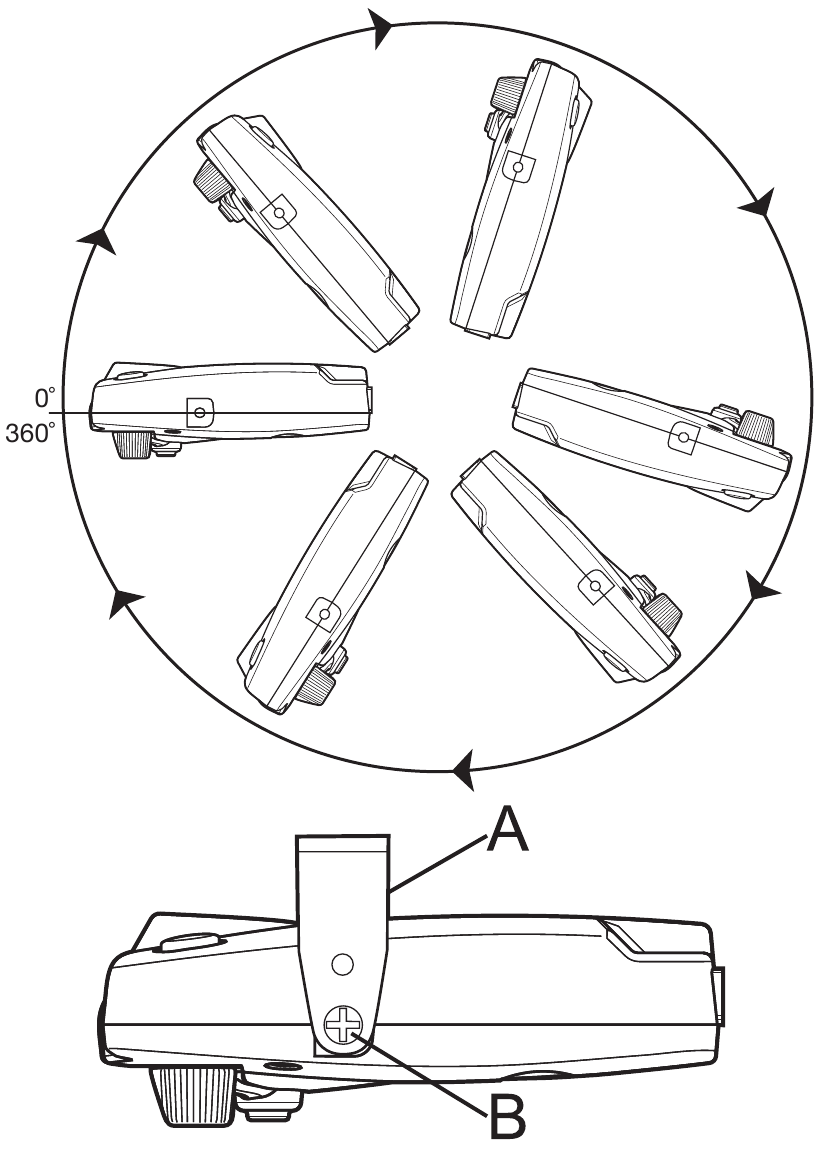

De Prodigy P2 kan verticaal in de rijrichting van 0 graden tot 360 graden worden gemonteerd. (Zie diagram voor het monteren van de Prodigy P2).

Het niet installeren van de Prodigy P2 binnen deze beperkingen kan de prestaties belemmeren.

Rembediening bedraden

Uw Prodigy P2-rembediening heeft een unieke connector aan de achterkant van de bediening. Met deze connector heeft u twee mogelijkheden om uw rembediening te bedraden.

Option 1 (Optie 1):
Gebruik de meegeleverde Pigtail Wiring Harness (kabelboom). Deze kabelboom kan worden geïnstalleerd door de algemene bedradingshandleiding te volgen.

Option 2 (Optie 2):
Gebruik een voertuigspecifieke kabelboom. Als uw voertuig werd geleverd met een fabrieks sleep pakket met een 7-polige connector, kunt u een Tekonsha OEM-kabelboom kopen met de Prodigy P2-connector aan de ene kant en de connector van uw specifieke voertuig aan de andere kant.

Display weergaven na het bedraden van de Prodigy P2

Nadat u uw Prodigy P2 succesvol hebt bedraad, zou u het volgende op het display met twee cijfers moeten zien:

• Power to Prodigy P2 without trailer connected (Stroom naar Prodigy P2 zonder aanhanger aangesloten).
  Displays for 15 seconds then changes to (Geeft 15 seconden weer en verandert vervolgens in):

• Power to Prodigy P2 with trailer connected and (Stroom naar Prodigy P2 met aanhanger aangesloten en)
  Boost feature not engaged (Boost-functie niet ingeschakeld)

  Boost feature engaged (Boost-functie ingeschakeld)

• Manual Knob Activated without trailer (Handmatige knop geactiveerd zonder aanhanger)

• Manual knob activated (with trailer), 5.4 denotes a hypothetical power output. This value is set using the power knob. Range is 0.0 to 13 volts. This is an indication of voltage output to electric brakes. (Handmatige knop geactiveerd (met aanhanger), 5.4 geeft een hypothetisch vermogen aan. Deze waarde wordt ingesteld met de vermogensknop. Bereik is 0,0 tot 13 volt. Dit is een indicatie van de spanningsafgifte aan elektrische remmen.)

• Power to Prodigy P2 but display is in power saving mode (no motion or activity for at least fifteen minutes). (Stroom naar Prodigy P2 maar display staat in energiebesparende modus (geen beweging of activiteit gedurende minstens vijftien minuten).)


De Prodigy P2 monteren

Traditionele beugelmontage

1. Mounting Bracket (Montagebeugel)
2. #8 X 3/8" Machine Screw with Internal Tooth Washer

1.
   Drilling or use of longer screws may damage unit (Boren of het gebruik van langere schroeven kan het apparaat beschadigen).
2. Securely mount bracket to a solid surface (Monteer de beugel stevig op een stevige ondergrond).
3. Insert supplied #8 x 3/8" machine screws on each side into the mounting holes (Steek de meegeleverde #8 x 3/8" machineschroeven aan elke kant in de montagegaten).
4. Adjust control to desired position and tighten screws until snug. (Stel de bediening in de gewenste positie en draai de schroeven vast tot ze goed vastzitten.)

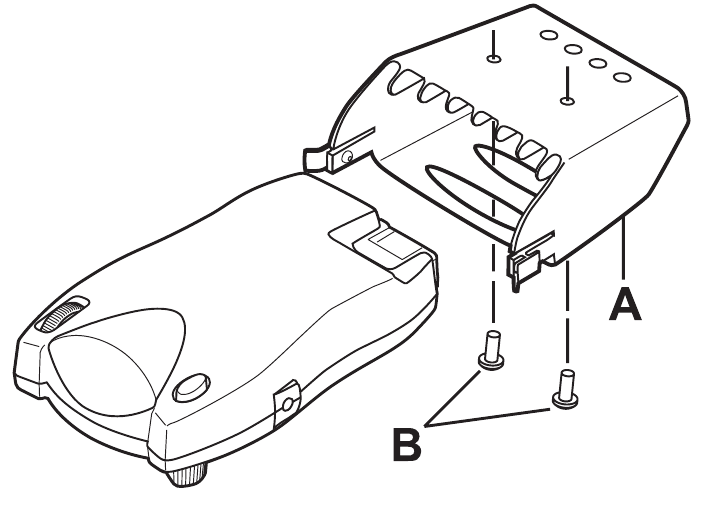

Onder het dashboard zakmontage

1. Pocket Mount (Zakmontage)
2. #6 X 1/2" Self Tapping Screws

1. Securely mount Pocket Mount to a solid surface using supplied #6 X 1/2" Self Tapping Screws. (Monteer de Pocket Mount stevig op een stevige ondergrond met behulp van de meegeleverde #6 X 1/2" zelftappende schroeven.)
2. Insert Prodigy P2 Brake control (Plaats de Prodigy P2-rembediening).
3. Plug in connector (Steek de connector in).

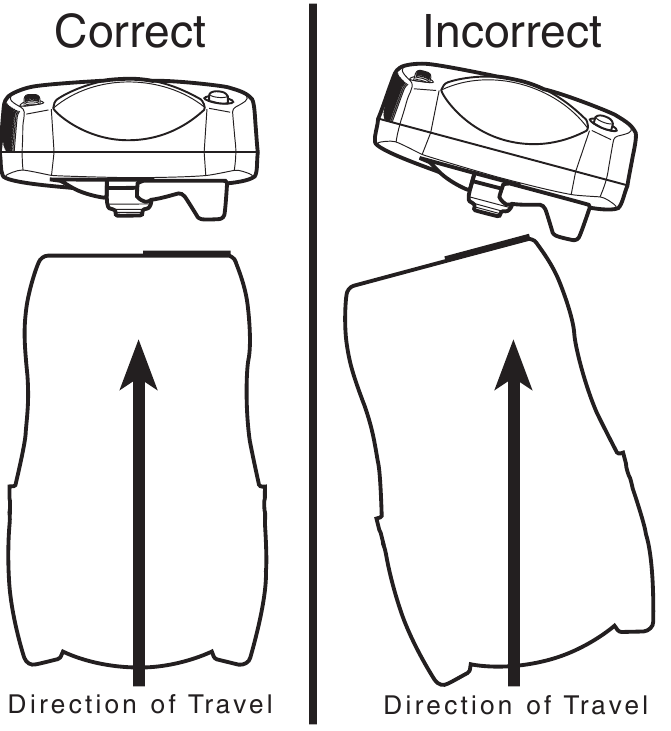

NOTE (OPMERKING):

1. Front of the Prodigy P2 must be horizontal (+ _ 20 (De voorkant van de Prodigy P2 moet horizontaal zijn (+ _ 20) degrees), see below.
2. The Prodigy P2 must be parallel to direction of (De Prodigy P2 moet parallel aan de richting van) travel (+ _ 20 degrees), see below.

Automatische nivellering van de sensor

De Prodigy P2 zal automatisch de juiste niveau-instelling verkrijgen. Het past zich ook automatisch aan als u heuvels op of af rijdt.

Het vermogen aanpassen aan de aanhangerremmen (voordat u de boost instelt)

Nadat de bediening stevig in de rijrichting is gemonteerd, is het noodzakelijk om het vermogen in te stellen dat nodig is om de aanhanger te stoppen tijdens een remactie.

1. Connect trailer to tow vehicle (Sluit de aanhanger aan op het trekkende voertuig).
2. With engine running hold manual full left and set Power Knob to indicate approximately 6.0 (Houd met draaiende motor de handmatige bediening volledig links en stel de vermogensknop in op ongeveer 6.0)
3. Drive tow vehicle and trailer on a dry level paved surface at 25 mph and fully apply manual knob. (Rijd met het trekkende voertuig en de aanhanger op een droge, vlakke, verharde ondergrond met 40 km/u en activeer de handmatige knop volledig.)
   If trailer brakes lock up (Als de aanhangerremmen blokkeren):
   Turn power down using power knob (Zet het vermogen lager met de vermogensknop).
   If braking was not sufficient (Als het remmen niet voldoende was):
   Turn power up using power knob (Zet het vermogen hoger met de vermogensknop).
4. Repeat Step (3) until power has been set to a point just below wheel lock up or at a sufficient force as to achieve maximum braking power. (Herhaal stap (3) totdat het vermogen is ingesteld op een punt net onder het blokkeren van de wielen of met voldoende kracht om maximale remkracht te bereiken.)
5. Using the brake pedal, make a few low speed stops to check the power setting. Trailer braking is initiated and terminated via the stoplight switch. When the brake pedal is released, trailer braking will cease. (Gebruik het rempedaal om een paar keer langzaam te stoppen om de vermogensinstelling te controleren. Het remmen van de aanhanger wordt gestart en beëindigd via de remlichtschakelaar. Wanneer het rempedaal wordt losgelaten, stopt het remmen van de aanhanger.)

Boost-instelling

De boost-knop is ontworpen om een agressievere instelling voor uw aanhangerremmen mogelijk te maken en is beschikbaar in drie niveaus - [ b .I ], [ b .2 ], [ b .3 ]. Elke incrementele boost-instelling verhoogt de gevoeligheid van de inertiële sensor van de Prodigy P2, waardoor de participatie van de aanhangerremmen tijdens een remgebeurtenis wordt verbeterd.

De eerste keer drukken op de boost-knop toont de huidige instelling. Boost wordt naar het volgende niveau gebracht door de boost-knop ingedrukt te houden.

Vijf seconden na het instellen van het boost-niveau, toont het display

dat Boost aan staat door de meest rechtse decimaal.

Bijvoorbeeld: Met de boost uit, [ b . ], tijdens een remgebeurtenis, begint het vermogen naar de remmen op nul en neemt toe met de vertraging. Met de boost aan op niveau 1, [ b .I ], tijdens een remgebeurtenis, begint het vermogen automatisch op ongeveer 14% van de vermogensinstelling en neemt toe met de vertraging. Met de boost aan op niveau 2, [ b .2 ], of met de boost aan op niveau 3, [ b .3 ], tijdens een remgebeurtenis, begint het vermogen automatisch op ongeveer 28% van de vermogensinstelling en neemt toe met de vertraging.

Enkele gevallen waarin u de boost-knop zou willen gebruiken:

• U wilt dat het remmen van de aanhanger het remmen van het trekkende voertuig 'VOORSPRONG' geeft
• Het trekken van een volle versus een lege aanhanger
• Verminderde remprestaties (de meeste elektrische remmen vereisen handmatige afstelling - zie Bijlage A of een dealer voor afstelling of reparatie)

OPMERKING:
Boost is niet bedoeld om te worden gebruikt in plaats van afstelling of reparatie van de aanhangerremmen.

Zie de onderstaande tabel voor aanbevolen "Boost"-instellingen (aangegeven met X) voor typische gewichtsverhoudingen tussen aanhanger en voertuig.
Selecteer uw boost-instelling op basis van uw sleepomstandigheden, rijvoorkeur en de staat van uw aanhangerremmen.

Typische boost-instellingen voor optimale prestaties (met correct afgestelde aanhangerremmen*)
GEWICHT AANHANGER vergeleken met GEWICHT VOERTUIG
	BOOST "UIT"➮ TOENEMEND BOOST-NIVEAU ➮
Aanhanger weegt MINDER dan voertuig	X	X
Aanhanger weegt ONGEVEER HETZELFDE als voertuig	X	X	X
Aanhanger weegt TOT 25% MEER dan voertuig		X	X	X
Aanhanger weegt TOT 40% MEER dan voertuig			X	X
Aanhanger weegt MEER DAN 40% MEER dan voertuig	Overschrijd het bruto gecombineerde gewicht (GCWR) niet			X

* een verhoogde boost-instelling kan nodig zijn als de aanhangerremmen versleten zijn, zie bijlage a of een dealer voor afstelling of reparatie van de remmen.

OPMERKING:

1. Warm de remmen van de aanhanger altijd op voordat u het vermogen instelt. Warme aanhangerremmen zijn doorgaans responsiever dan koude remmen. Om de aanhangerremmen op te warmen, rijdt u een korte afstand (1/4 mijl) met 65 km/u met de handmatige hendel voldoende ingeschakeld om het remmen van de aanhanger op een laag niveau te veroorzaken.
2.
   Het vermogen mag nooit zo hoog worden ingesteld dat de aanhangerremmen blokkeren. Slippende aanhangerwielen kunnen leiden tot verlies van richtingsstabiliteit van de aanhanger en het trekkende voertuig.
3. Het vermogen moet mogelijk worden aangepast voor verschillende laadgewichten en wegomstandigheden.
4. Niet alle aanhangerremmen blokkeren als gevolg van verschillende omstandigheden. Het onvermogen om de remmen te blokkeren, geeft echter over het algemeen aan dat een inspectie nodig is om de oorzaak vast te stellen.
5. Wanneer het vermogen correct is ingesteld, moet u een uniforme remwerking voelen tussen de aanhanger en het trekkende voertuig.

Achteruitrijden

Bij het achteruitrijden met een aanhanger kunt u "BOOST" en "HOLD" gedurende een periode van drie minuten annuleren. Dit kan worden gedaan door de boost-knop continu vijf seconden ingedrukt te houden terwijl het rempedaal is ingetrapt. Het display geeft aan:

(Als "boost" actief was, is de rechter decimaal ook aan.) Na drie minuten keren de "BOOST"- en "HOLD"-functies automatisch terug naar uw vorige instellingen.

OPMERKING:
U kunt terugkeren naar uw vorige instellingen voordat de drie minuten zijn verstreken door op de boost-knop te drukken.

Elektrisch over hydraulische modus

De Prodigy P2 ondersteunt de meeste door de klant geleverde elektrische over hydraulische remsystemen.

Een elektrisch over hydraulisch systeem is een systeem waarbij de output van de remregelaar wordt gebruikt om een door de klant geleverd elektrisch over hydraulisch remsysteem aan te sturen. De klant bepaalt welk elektrisch over hydraulisch systeem geschikt is voor hun toepassing.

De Prodigy P2 kan worden geschakeld tussen elektrische (E) en elektrisch over hydraulische (E/H) modi door de E-E/H-programmeerstand te openen als volgt:

• Ga naar de achteruitrijmodus door de boost-knop 5 seconden ingedrukt te houden terwijl het rempedaal is ingetrapt totdat [.r ] wordt weergegeven.
• Terwijl u het rempedaal ingetrapt houdt, laat u de boost-knop even los, minder dan een seconde, en drukt u vervolgens de boost-knop nogmaals 5 seconden ingedrukt.
• Het display verandert nu van de boost-waarde in een knipperende [ E. ] of [ E.H ]. Houd de boost-knop herhaaldelijk ingedrukt om de gewenste modus te selecteren.

• Schakel de handmatige knop in om de modus te accepteren, of wacht 10 seconden totdat de functie automatisch verloopt en de modus wordt geaccepteerd. De geselecteerde modus wordt opgeslagen in het geheugen, zelfs wanneer de verbinding is verbroken. In de elektrisch over hydraulische modus verandert het display in [.C ] en [ n. C ]. De hoofdletter "C" geeft E/H aan in plaats van de kleine letter "c" voor de elektrische modus.


Probleemoplossingstabel

Display	Situatie	Waarschijnlijke oorzaak
	Knippert 2 keer per seconde of een continu display.	Aanhanger is aangesloten en Prodigy P2 verliest verbinding met de massakabel van de accu.
	Knippert 2 keer per seconde.	Prodigy P2 "ziet" een overbelasting tijdens bedrijf.
	Knippert 2 keer per seconde.	Remdraad ziet kortsluiting in de ruststand. Gebruik van sommige testlampen of niet-Tekonsha testers kan dit probleem veroorzaken.
	Knippert 15 seconden	Aanhanger niet aangesloten op het trekkende voertuig. Aanhanger aangesloten met open circuit op de remleiding. Aanhangerconnector losgekoppeld of gecorrodeerd. Verlies van aanhangerremmagneet aarde.
	Geen display bij handmatige of pedaalactivering.	Verlies van stroom naar Prodigy P2. Verlies van aarde naar Prodigy P2.
	Geen display tot activering	Prodigy P2 staat in de energiebesparende modus door geen beweging gedurende 15 minuten.
	Geen remmen. Knippert 2 keer per seconde.	Vermogensregeling ingesteld op 0.
	Stroomonderbreking terwijl het rempedaal is ingedrukt.
	Error	Remregelaar is buiten werking. Neem contact op met de technische dienst voor retourzending.
