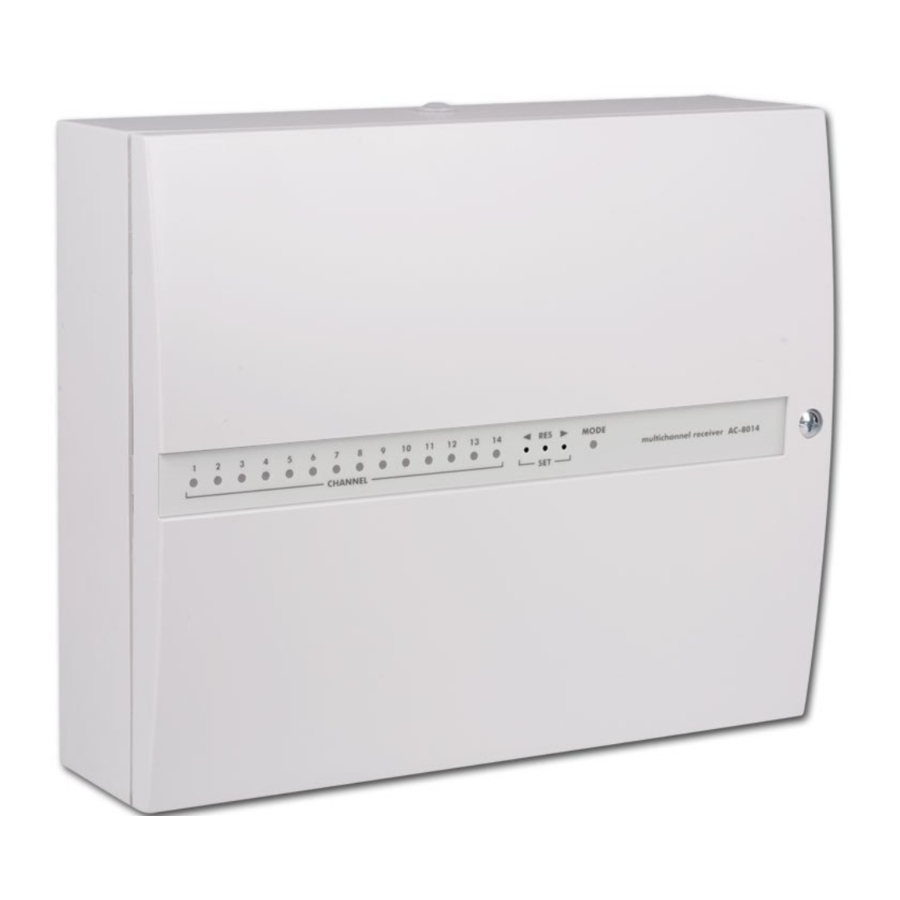

Jablotron AC-8014, AC-814 - Ontvangerhandleiding

Inleiding

De AC-8014 is een 14-kanaals ontvanger van signalen van TP-8x draadloze thermostaten die werken op een frequentie van 868 MHz. Hij kan ook worden gebruikt met TP-8x digitale busthermostaten. De AC-8014 kan efficiënt multi-zone verwarming (inclusief thermo-elektrische actuatoren om thermostaten op radiatoren te vervangen) of koelsystemen aansturen. De ontvanger heeft een speciaal MODE-kanaal dat de verwarming in de economische modus zet. Hij is ontworpen voor het aansturen van verwarmingssystemen en is niet geschikt voor het uitbreiden van bedrade alarmsystemen via draadloze detectoren.
Vanwege de maximale stroomlimieten van de uitgangen worden pulsen gebruikt die de uitgangen korte momenten uitschakelen (wanneer meer dan 8 uitgangen worden gebruikt). Daarom mag de AC-8014 alleen worden gebruikt met thermo-elektrische actuatoren. Hij mag niet worden gebruikt om relais, halfgeleiderschakelaars etc. aan te sturen. LED's op de voorkant van de ontvanger geven de status van elk uitgangskanaal aan.
De AC-8014 kan worden beschouwd als een hybride van twee componenten: de AC-814 digitale busontvanger en de draadloze module. De AC-814 maakt alleen aansluiting via de digitale bus mogelijk en kan standalone worden geleverd als een uitgeklede variant van de AC-8014.
De AC-8000R ingebouwde stroomrelaismodule kan worden gebruikt als pompregeling. Een tweede AC-8000R module kan worden aangesloten om de boiler aan te sturen. Beide relais werken met OR-logica: ze worden geschakeld als een van de 1–14 uitgangen is geactiveerd.

Installatie

Bevestig het apparaat op de gewenste locatie met drie schroeven. Leid alle kabels naar het apparaat voordat u de behuizing vastdraait.
Zet de kabels stevig vast in de doos met een schuifband.
Let op: Alleen een gekwalificeerde technicus mag de installatie en het onderhoud uitvoeren. Het is de gebruiker niet toegestaan de behuizing te openen en/of wijzigingen aan te brengen. De netkabel moet ook buiten de behuizing van de ontvanger worden bevestigd. Vervang de stekker indien nodig voor uw land.

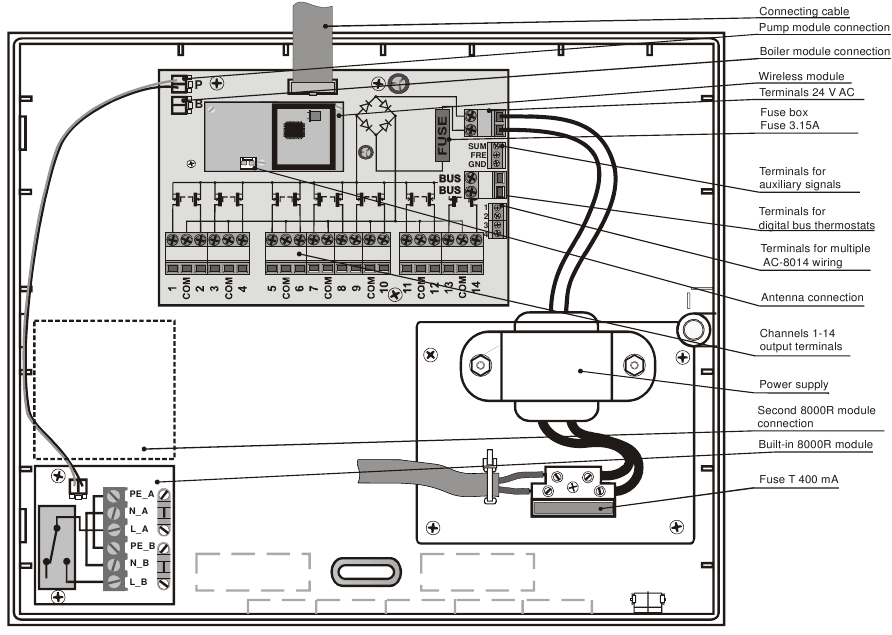

Aansluiting beschrijving:
AC, AC – voedingsingang 24 V AC.
SUM (zomer) – ingangsaansluiting. Wanneer geschakeld naar aarde, wordt de economische modus geactiveerd. Dit wordt aangegeven door het oplichten van de MODE-kanaal LED.
FRE (vorst) – uitgangsaansluiting. Als een van de thermostaten een signaal stuurt dat de temperatuur lager is dan de waarde van de ALLo (kritisch lage temperatuur) parameter in de thermostaat, schakelt deze aansluiting 10 seconden naar aarde. De maximale belasting van de aansluiting is 100mA.
BUS,BUS – aansluitingen voor de digitale busverbinding (voor thermostaten van het betreffende type). De maximale lengte van de aansluitkabel is 200m.
1–14 – kanaaluitgangen, schakelbaar naar aarde. De AC-8014 heeft gepulste schakeling.
COM – gemeenschappelijke positieve uitgangsaansluitingen 24V DC.

Aansluitingen van de AC-8000R vermogensmodule:
L_A, N_A, PE_A – voedingsingang voor de circulatiepomp of boiler (gebruik een externe zekering voor de bescherming).
L_B, N_B, PE_B – aansluitingen voor de circulatiepomp of boileraansluiting (de L_B aansluiting wordt geactiveerd als een van de 1–14 uitgangen is ingeschakeld).
De ontvanger is beschermd tegen kortsluiting op de uitgang. Als de uitgang overbelast is (de stroom is groter dan 0,4A), wordt de uitgang automatisch losgekoppeld. Een storing wordt aangegeven door snel rood knipperen van de bijbehorende LED-indicator. De uitgang wordt constant bewaakt en wanneer de uitgangsstroom daalt tot onder 0,4A wordt de uitgang weer ingeschakeld.
Als het nodig is om meer kanalen te hebben, is het mogelijk om een ander apparaat aan te sluiten via een 4-aderige kabel die is aangesloten op de aansluitingen 1–4. In dit geval moet een enkele draadloze eenheid worden gedeeld door beide ontvangers. Elke ontvanger bestuurt echter alleen zijn eigen ingebouwde AC-8000R module.
Er is een beschikbare connector voor een externe antenne (bijv. AN-80 of AN-81) aan de onderkant van de voorste behuizing. Als de externe antenne wordt gebruikt, zijn er geen verdere aanpassingen aan instellingen of aansluitingen nodig.

Aanmelden van thermostaten

Voor elk kanaal van de ontvanger kan een thermostaat op de volgende manier worden aangemeld:

• Druk herhaaldelijk op de knop < of > (pijl links, pijl rechts) om het gewenste kanaal te selecteren (het huidige kanaal wordt aangegeven door het knipperen van de LED).
• Plaats batterijen in de thermostaat. Wanneer de thermostaat is ingeschakeld, genereert hij een aanmeldingssignaal en wordt de code opgeslagen in het geheugen van het geselecteerde ontvangerkanaal.
• Digitale busthermostaten kunnen worden aangemeld door hun knop 5 seconden ingedrukt te houden.
• De aanmelding van een thermostaat wordt bevestigd door het constant branden van de groene LED.

Er kan slechts één thermostaat aan elk kanaal worden toegewezen. Een thermostaat kan zonder beperkingen worden aangemeld bij meerdere kanalen of andere ontvangers (het maakt de aansturing van meerdere zones mogelijk met één thermostaat). Als u probeert een nieuwe thermostaat aan te melden bij een bezet kanaal, wordt de nieuwe thermostaat opgeslagen en de vorige verwijderd.
Let op: Aanmeldingscodes worden opgeslagen in niet-vluchtig geheugen, dus het loskoppelen van de stroom zal ze niet wissen.

Een thermostaat verwijderen
Om een bestaande thermostaat te verwijderen:

• Gebruik de knoppen < en > om het gewenste kanaal te selecteren (het huidige kanaal wordt aangegeven door het knipperen van de LED)
• Druk op de RES-knop, de bijbehorende LED gaat uit en de thermostaat wordt verwijderd.

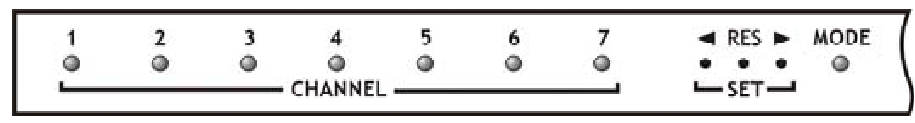

Indicatoren 1–14

Indicatoren op de voorkant van de ontvanger geven de status van de uitgangskanalen aan.

De MODE-kanaal / SUM-ingang gebruiken

De ontvanger heeft een speciaal MODE-kanaal waarop een JA-8x bedieningspaneel (PgX-uitgang) of RC-8x afstandsbedieningen kunnen worden aangemeld, evenals detectoren van het type JA-80M. De SUM-aansluiting heeft dezelfde functie voor bedrade besturing. Dit kanaal kan worden gebruikt om op afstand de modus te regelen waarin alle uitgangen werken, schakelend tussen twee mogelijkheden:

1. De uitgangen kunnen worden aangestuurd door thermostaatsignalen die verwarming vragen/stoppen
2. De uitgangen zijn uitgeschakeld, maar reageren op vorstwaarschuwingssignalen die verwarming vragen. De status van dit kanaal wordt weergegeven door de MODE-indicator.

Druk herhaaldelijk op de knop < of > (pijl links, pijl rechts) om het MODE-kanaal te selecteren (het huidige kanaal wordt aangegeven door het knipperen van de LED, streef in dit geval naar de MODE LED) en verzend het aanmeldingssignaal. De aanmelding van de zender wordt bevestigd door het constant branden van de groene MODE LED.
Als er geen zender is aangemeld bij het MODE-kanaal, reageren de uitgangen 1-14 op een normale manier op signalen van de bijbehorende thermostaten.
Als een bedieningspaneel is aangemeld en de PgX-uitgang is geactiveerd (MODE-indicator brandt rood) reageren de uitgangen 1–14 op een normale manier op signalen van de bijbehorende thermostaten.
Als de PgX-uitgang is gedeactiveerd (MODE-indicator brandt groen), worden de uitgangen 1–14 gedeactiveerd. Ze kunnen alleen worden geactiveerd als reactie op signalen voor de economische temperatuur van een TP-8x thermostaat.

MODE indicator

Gebruik en onderhoud

Alle aangemelde zenders (thermostaten en detectoren) verzenden regelmatig controlesignalen. Als de ontvanger gedurende een bepaalde periode het signaal van een aangemelde zender niet ontvangt, geeft hij aan dat de communicatie met dit apparaat is verbroken (knipperende groene LED) en zal de bijbehorende uitgang de verwarming elk uur 5 minuten inschakelen.
Een reden voor de verloren verbinding kan een lage batterijspanning in de zender zijn. De gemiddelde levensduur van de batterijen van een thermostaat is ongeveer 1 jaar (JA-8x detectoren 3 jaar). Elke zender controleert zijn batterijconditie en signaleert van tevoren als de batterijen een kritiek lage status bereiken (zie de handleiding van de zender voor details).
Een andere reden voor een mogelijk verbindingsfout kan radio signaal interferentie in de operationele band van de ontvanger zijn. In een dergelijk geval zal de ontvanger meestal verlies van communicatie met een meervoudig aantal zenders aangeven. Controleer in deze situatie of er een niet-goedgekeurd of defect radio-communicatieapparaat binnen het bereik van de ontvanger is.
Als de uitgangen 1–14 gedurende 7 dagen niet zijn geactiveerd, worden ze 5 minuten ingeschakeld om aangesloten apparaten te beschermen. Dit geldt ook voor het uitgangsrelais dat wordt geleverd door de ingebouwde AC-8000R module, waardoor pompen worden beschermd die beschadigd kunnen raken als ze lange tijd niet worden gebruikt. Deze functie is echter uitgeschakeld voor de boileraansluiting die tot stand is gebracht door een extra AC-8000R module.

De fabrikant is niet verantwoordelijk voor schade veroorzaakt door onjuiste installatie of ongeschikt gebruik van dit product.

Specificaties

JABLOTRON ALARMS a.s. verklaart hierbij dat de AC-8014/AC-814 voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG. Het origineel van de conformiteitsbeoordeling is te vinden op de website www.jablotron.com, sectie Technische ondersteuning.

Opmerking: Hoewel dit product geen schadelijke materialen bevat, raden we u aan het product na gebruik terug te brengen naar de dealer of rechtstreeks naar de fabrikant.
