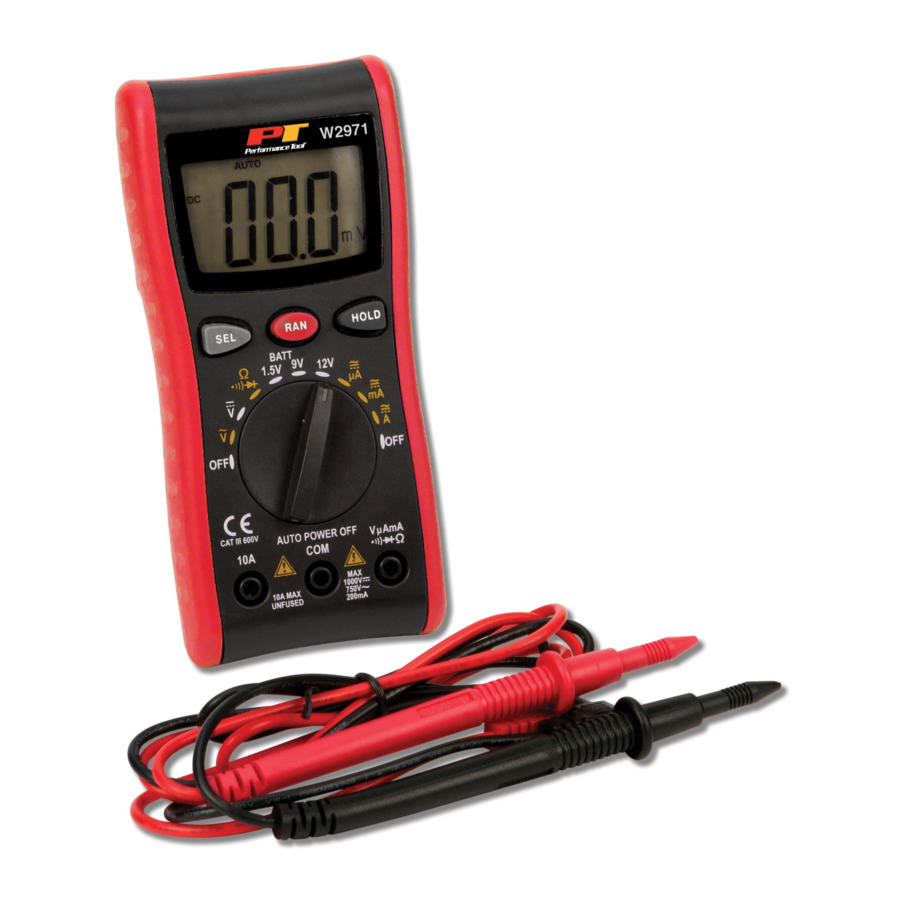

Performance Tool W2971 - Multi-Meter Met Automatische Bereikinstelling Handleiding

ALGEMENE KENMERKEN

Display	LCD, 1999 tellingen, updates 2/sec
LCD size	46 x 24mm
Polarity Indication	"-" wordt automatisch weergegeven
Over-range Indication	"OL" wordt weergegeven
Low Battery Indication	" " wordt weergegeven
Range select	auto or manual
Operation Temperature	0°C to 40°C, less than 80%RH
Storage Temperature	-10°C to 50°C, less than 85%RH
Battery Type	1.5V x 2, AAA size
Dimension (H×W×D)	150×70×22mm
Weight	Approx. 150g

SPECIFICATIES

Nauwkeurigheid is gegarandeerd voor 1 jaar 23°C±5°C minder dan 80%RV

DC SPANNING (Automatische bereikinstelling)

Input Impedance: 10MΩ

Overload Protection: 600V DC/AC rms

Max. Input voltage: 600V DC

DC STROOM

Overload Protection: F0.5A/600V fuse

Max. Input Current: 500mA

Voltage Drop: 200µA and 20mA ranges: 20mV
2000µA and 200mA ranges: 200mV

AC STROOM

Overload Protection: F0.5A/600V fuse

Max. Input Current: 500mA

Voltage Drop: 200µA and 20mA ranges: 20mV 2000µA and 200mA ranges: 200mV

Frequency Range: 40Hz ~ 400Hz

Response: Average, calibrated in rms of sine wave

AC SPANNING (Automatische bereikinstelling)

Input Impedance: 10MΩ

Frequency Range: 40Hz ~ 400Hz

Overload Protection: 600V DC/AC rms

Response: Average, calibrated in rms of sine wave

Max. Input voltage: 600V AC rms

Diode en Continuïteit

Range	Introduction	Remark
	De benaderende voorwaartse spanningsval wordt weergegeven	Open circuit voltage: about 1.5V
	De ingebouwde zoemer klinkt als de weerstand minder is dan ongeveer 30Ω.	Open circuit voltage: about 0.5V

Overload Protection: 250V DC/AC rms

For continuity test: When the resistance is between 30Ω and 100Ω, the buzzer may sound or may not sound. When the resistance is more than 100Ω, the buzzer won't sound.

WEERSTAND (Automatische bereikinstelling)

Open Circuit Voltage: about 0.25V

Overload Protection: 250V DC/AC rms

BATTERIJTEST

WERKING

Spanning meten

1. Sluit de ZWARTE meetkabel aan op de "COM"-aansluiting en de RODE op de "INPUT"-aansluiting.
2. Zet de functieschakelaar op het V of V bereik.
   Selecteer automatisch bereik of handmatig bereik met de "RANGE" (BEREIK)-knop.
3. In handmatig bereik, als de te meten spanningsgrootte vooraf onbekend is, selecteer dan het hoogste bereik.
4. Sluit de meetkabels aan over de bron of belasting die gemeten moet worden.
5. Lees de LCD-display af. De polariteit van de RODE kabelaansluiting wordt aangegeven bij het maken van een DC-meting.

LET OP:

1. In een klein bereik kan de meter een onstabiele waarde weergeven wanneer de meetkabels niet zijn aangesloten op de te meten belasting. Dit is normaal en heeft geen invloed op de metingen.
2. In de handmatige bereikmodus, wanneer de meter het overbereiksymbool "OL" weergeeft, moet een hoger bereik worden geselecteerd.
3. Om schade aan de meter te voorkomen, meet geen spanning die hoger is dan 600Vdc (voor DC-spanningsmeting) of 600Vac (voor AC-spanningsmeting).

Stroom meten

1. Sluit de ZWARTE meetkabel aan op de "COM"-aansluiting.
2. Zet de bereikschakelaar op het gewenste µA of mA bereik. Als de te meten stroomgrootte vooraf niet bekend is, zet de bereikschakelaar dan op de hoogste bereikstand en verlaag deze vervolgens bereik voor bereik totdat een bevredigende resolutie is verkregen.
3. Selecteer DC-stroommeting of AC-stroommeting met de "SELECT" (SELECTEREN)-knop.
4. Selecteer automatisch bereik of handmatig bereik met de "RANGE" (BEREIK)-knop. In handmatig bereik, als de te meten stroomgrootte vooraf niet bekend is, selecteer dan het hoogste bereik.
5. Sluit de meetkabels in serie aan met het te meten circuit.
6. Lees de waarde af op het display. Voor DC-stroommeting wordt de polariteit van de rode meetkabelaansluiting ook aangegeven.

LET OP:
Wanneer het display het overbereiksymbool "OL" weergeeft, moet een hoger bereik worden geselecteerd.

Weerstand meten

1. Sluit de ZWARTE meetkabel aan op de "COM"-aansluiting en de RODE op de "INPUT"-aansluiting (Opmerking: De polariteit van de rode meetkabel is positief "+").
2. Zet de bereikschakelaar op het Ω-bereik
3. Selecteer automatisch bereik of handmatig bereik met de "RANGE" (BEREIK)-knop. In handmatig bereik, als de te meten stroomgrootte vooraf niet bekend is, selecteer dan het hoogste bereik.
4. Sluit de meetkabels aan over de te meten belasting.
5. Lees de waarde af op het display.

LET OP:

1. Voor weerstandsmetingen >1MΩ kan het enkele seconden duren voordat de meter de waarde stabiliseert. Dit is normaal voor metingen met een hoge weerstand.
2. Wanneer de ingang niet is aangesloten, d.w.z. in een open circuit, wordt het symbool "OL" weergegeven als een overbereikindicator.
3. Voordat u de weerstand in het circuit meet, moet u ervoor zorgen dat de stroomtoevoer naar het te testen circuit is uitgeschakeld en dat alle condensatoren volledig zijn ontladen.

Continuïteitstest

1. Sluit de ZWARTE meetkabel aan op de "COM"-aansluiting en de RODE op de "INPUT"-aansluiting (Opmerking: De polariteit van de rode meetkabel is positief "+").
2. Zet de bereikschakelaar op het bereik
3. Druk op de "SELECT" (SELECTEREN)-knop om de continuïteitsmeetmodus te selecteren, en het symbool " " verschijnt als een indicator.
4. Sluit de meetkabels aan over de te meten belasting.
5. Als de circuitweerstand lager is dan ongeveer 30Ω, klinkt de ingebouwde zoemer.

Diodetest

1. Sluit de ZWARTE meetkabel aan op de "COM"-aansluiting en de RODE op de "INPUT"-aansluiting (Opmerking: De polariteit van de rode meetkabel is positief "+").
2. Zet de bereikschakelaar op het bereik
3. Druk op de "SELECT" (SELECTEREN)-knop om de continuïteitsmeetmodus te selecteren, en het symbool " " verschijnt als een indicator.
4. Sluit de rode meetkabel aan op de anode van de te testen diode en de zwarte meetkabel op de kathode.
5. De meter geeft de geschatte voorwaartse spanning van de diode weer. Als de aansluitingen zijn omgekeerd, wordt "OL" op het display weergegeven.

Batterijtest

1. Rode kabel naar "VΩmA", Zwarte kabel naar "COM"
2. RANGE (BEREIK) schakelaar naar de gewenste "BATT"-positie.
3. Sluit de rode meetkabel aan op de minpool van de batterij.
4. Het display geeft de spanning van de batterij weer.

Automatische uitschakeling

Als u de meter ongeveer 15 minuten niet bedient, wordt deze automatisch uitgeschakeld. Om hem weer in te schakelen, draait u gewoon aan de bereikschakelaar of drukt u op een knop.

Als u op de "SELECT" (SELECTEREN)-knop drukt en de meter inschakelt, wordt de automatische uitschakelfunctie uitgeschakeld.

Batterij vervangen

Als het teken " " op het display verschijnt, geeft dit aan dat de batterij moet worden vervangen. Verwijder de schroeven en open de achterkant, vervang de lege batterij door nieuwe batterijen (maat AAA, 1,5V x2 of equivalent).

Zekering vervangen

Het vervangen van een zekering is zelden nodig en is bijna altijd het gevolg van een fout van de gebruiker. Om de zekeringen te vervangen, opent u het batterijdeksel; vervang de beschadigde zekering door een nieuwe zekering met de gespecificeerde waarden.

Plaats het batterijdeksel terug en vergrendel dit deksel.

Afvalverwerking

Als u van plan bent dit artikel weg te gooien, houd er dan rekening mee dat veel van de onderdelen bestaan uit waardevolle materialen die kunnen worden gerecycled. Gooi het niet bij het afval, maar neem contact op met uw gemeente voor recyclingfaciliteiten in uw omgeving.

BEPERKTE LEVENSLANGE GARANTIE

PERFORMANCE TOOL verleent uitsluitend de volgende garanties, en alleen aan de oorspronkelijke detailhandelskopers. Deze garanties geven specifieke wettelijke rechten. Behalve waar verboden door de lokale wetgeving, is de wet van de staat Washington van toepassing op alle garanties en alle uitsluitingen en beperkingen van garanties en rechtsmiddelen. Er kunnen andere rechten zijn die van staat tot staat verschillen.

PERFORMANCE TOOL garandeert dat het product vrij is van defecten in materialen en vakmanschap bij normaal gebruik en onderhoud. Een defect product kan binnen 90 dagen na de aankoopdatum worden geretourneerd voor een gratis vervanging, op voorwaarde dat het product onmiddellijk na ontdekking van het defect wordt geretourneerd naar de plaats van aankoop. Deze garanties zijn alleen geldig wanneer een aankoopbewijs met de aankoopdatum wordt meegezonden met het defecte product dat wordt geretourneerd. Deze garanties sluiten messen, bits, ponsen, matrijzen, lampen, zekeringen, slangen en andere verbruiksartikelen uit die bij normaal gebruik en onderhoud moeten worden vervangen. Deze garanties zijn niet van toepassing op een product of onderdeel dat wordt gebruikt voor een doel waarvoor het niet is ontworpen, of dat op enigerlei wijze is gerepareerd of gewijzigd om de prestaties of betrouwbaarheid nadelig te beïnvloeden, noch zijn deze garanties van toepassing op een product of onderdeel dat is blootgesteld aan misbruik, verwaarlozing, een ongeval of slijtage als gevolg van normaal gebruik en onderhoud.

PERFORMANCE TOOL machtigt geen enkele andere persoon om enige garantie te geven of enige aansprakelijkheid in verband met haar producten op zich te nemen. Met uitzondering van garanties op eigendom en de beperkte uitdrukkelijke garanties die hierboven zijn uiteengezet, geeft PERFORMANCE TOOL geen uitdrukkelijke of impliciete garanties van welke aard dan ook met betrekking tot haar producten. In het bijzonder,

PERFORMANCE TOOL geeft geen impliciete garantie van verkoopbaarheid en geen impliciete garantie van geschiktheid voor een bepaald doel, behalve voor goederen die voornamelijk zijn gekocht voor persoonlijk, familie- of huishoudelijk gebruik en niet voor commercieel of zakelijk gebruik,

PERFORMANCE TOOL geeft een impliciete garantie van verkoopbaarheid (en, indien anderszins van toepassing, een impliciete garantie van geschiktheid voor een bepaald doel), maar alleen voor de specifieke kwaliteiten of kenmerken, en voor de duur, die hierboven uitdrukkelijk worden gegarandeerd. De wetten met betrekking tot de beperking van impliciete garanties kunnen van staat tot staat verschillen, dus de bovenstaande beperkingen zijn mogelijk niet in alle gevallen van toepassing.

PERFORMANCE TOOL is niet aansprakelijk voor gevolgschade, incidentele schade of speciale schade die voortvloeit uit of op enigerlei wijze verband houdt met een product, of met het ontwerp, het gebruik of enig onvermogen om het product te gebruiken. Het enige en exclusieve rechtsmiddel voor een defect product of onderdeel is de reparatie of vervanging ervan zoals hierboven bepaald. De wetten met betrekking tot de beperking van rechtsmiddelen of met betrekking tot gevolgschade, incidentele schade of speciale schade kunnen van staat tot staat verschillen, dus de bovenstaande beperkingen zijn mogelijk niet in alle gevallen van toepassing.
