Samsung KMC-W, KM24C-3 Snelstartgids
Introductie
- De aanbevolen gebruiksduur per dag van dit product is minder dan 16 uur. Als het product langer dan 16 uur per dag wordt gebruikt, kan de garantie ongeldig worden verklaard.
- De kleur en het uiterlijk kunnen verschillen afhankelijk van het product en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd om de prestaties te verbeteren.

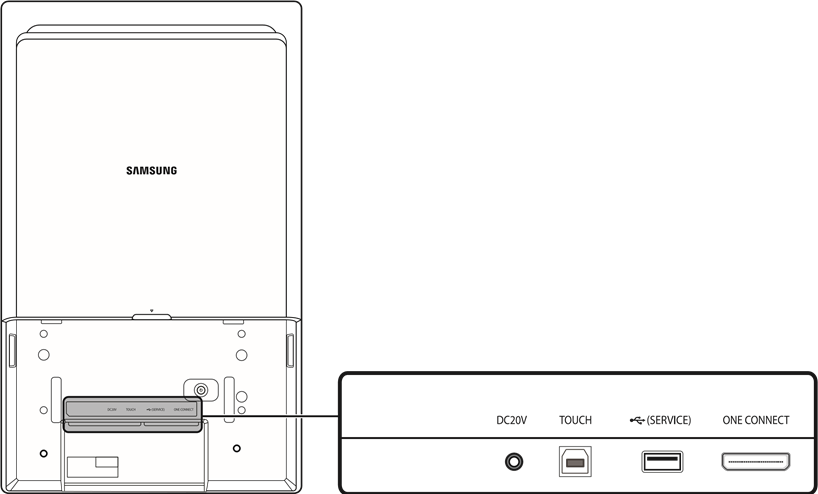

Poorten
Om toegang te krijgen tot de displaypoorten, moet u het display van de Connection Box demonteren.
| Poort | Beschrijving |
| DC20V | Deze poort is voor het aansluiten van de voedingsadapter van het scherm. |
| TOUCH | Deze poort is geen functionerende poort.
|
 (SERVICE) | Maakt verbinding met een USB-apparaat. * De USB-poorten op het product accepteren een maximale constante stroom van 1,0 A. Als de maximale waarde wordt overschreden, werken de USB-poorten mogelijk niet. |
| ONE CONNECT | Verbindt het scherm en de Connection Box met behulp van een OCM-kabel. |
De componenten controleren
- Display: Snelstartgids / Garantiekaart (Niet beschikbaar in sommige regio's) / Wettelijke richtlijnen / Stroomkabel / Voedingsadapter
- Connection box: Stekkerdoos / OCM-kabel / Schroef (M4, L12) x 7 / Schroef (M3, L5) x 11 / Schroef (M3, L8) x 2 / Afdekplaat x 2 / EFT-terminalafdekkinghouder / EFT-terminalhoudergeleider
Neem contact op met de verkoper waar u het product hebt gekocht als er onderdelen ontbreken.
Onderdelen kunnen verschillen in verschillende regio's.
De Kiosk-standaard wordt niet meegeleverd. U moet de standaard apart kopen en installeren.
Specificaties
| Modelnaam | KMC-W (KM24C-3) | |
| Paneel | Grootte | 24 CLASS (23,8 inch / 60,4 cm) |
| Weergavegebied | 527,04 mm (H) x 296,46 mm (V) | |
| Stroomvoorziening | AC100-240V~ 50/60Hz Raadpleeg het label aan de achterkant van het product, aangezien de standaardspanning per land kan verschillen. | |
| Milieuoverwegingen | In gebruik | Temperatuur: 0°C – 40°C (32°F – 104°F) Vochtigheid: 10% – 80%, niet-condenserend |
| Opslag | Temperatuur: -20°C – 45°C (-4°F – 113°F) Vochtigheid: 10% – 90%, niet-condenserend | |
* Dit is een klasse A-product. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.
* Bezoek de Samsung-website voor gedetailleerde apparaatspecificaties.

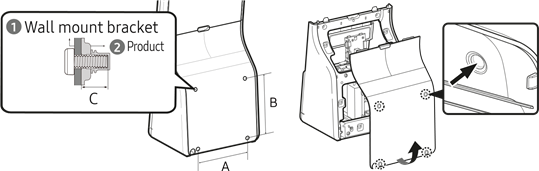

Specificaties wandmontagekit
Demonteer de achterklep van de Connection Box, verwijder de vellen die de VESA-gaten bedekken door ze met een pen vanaf de binnenkant van de achterklep in te drukken en installeer vervolgens de wandmontagebeugel.
 Model |  VESA schroefgat specificaties (A * B) (mm) | C (mm) |  Draadmaat |  Hoeveelheid |
| KMC-W (KM24C-3) | 200 x 200 | 7.0 (Min.) ~ 9.0 (Max.) | M6 | 4 |
