Predator 4550 Watt, 59192 - Inverter Generator Handleiding

Bewaar deze handleiding Bewaar deze handleiding voor de veiligheidswaarschuwingen en -maatregelen, montage, bediening, inspectie, onderhouds- en reinigingsprocedures. Schrijf het serienummer van het product achter in de handleiding (of de maand en het jaar van aankoop als het product geen nummer heeft). Bewaar deze handleiding en het aankoopbewijs op een veilige en droge plaats voor toekomstig gebruik.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com
E-mail onze motorondersteuning op: predator@harborfreight.com

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. Generatoruitlaat bevat koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.
NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET ALS deuren en ramen open staan.	Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.
Niet gebruiken in aanhangwagens, laadbakken van vrachtwagens of tenten.	Gebruik op minstens 6 meter afstand van mensen, dieren en constructies met de uitlaat gericht naar buiten.

Controleer bij het uitpakken of het product intact en onbeschadigd is. Als er onderdelen ontbreken of kapot zijn, bel dan zo snel mogelijk 1-888-866-5797.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel. BEWAAR DEZE HANDLEIDING.

Specificaties

Generator	Output	120 VAC, 60 Hz, 30.4 A, 1 Phase 5V 3.1A USB 3650 Running Watts 4550 Maximum Starting Watts
	Receptacles	2 x NEMA #5-20 GFCI (3-prong, 120 VAC) 1 x NEMA #L5-30 (3-prong, 120 VAC) 2x USB-A Ports Parallel Ports
Displacement		223 cc
Compression Ratio		8.5:1
Engine Type		Horizontal Single Cylinder 4-stroke, OHV
Cooling System		Forced air cooled
Fuel	Type	87+ octane, stabilizer-treated unleaded gasoline
	Capacity	3.8 Gallons
Engine Oil	Type SAE	10W-30
	Capacity	0.6 quart
Run Time @ 25% Load with full tank, economy mode on		16.1 hr.
Sound Level at 23 feet, 25% load		64.6 dB (economy mode on)
Bore x Stroke		70 mm x 58 mm
Spark Plug	Type	F6RTC (Torch) or equivalent
	Gap	0.028"– 0.031"
Valve Clearance	Intake	0.004"– 0.006"
	Exhaust	0.006"– 0.008"
Engine Speed		2600 – 3700 RPM

Het emissiebeheersingssysteem voor deze motor wordt gegarandeerd voor normen die zijn vastgesteld door het U.S. Environmental Protection Agency. Raadpleeg de laatste pagina's van deze handleiding voor garantie-informatie.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWINGSSYMBOLEN EN DEFINITIES
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsboodschappen die dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	Heeft betrekking op praktijken die geen verband houden met persoonlijk letsel.

Symbooldefinities

Symbool	Eigenschap of verklaring
RPM	Revolutions Per Minute (Omwentelingen per minuut)
HP	Horsepower (Paardenkracht)
AWG	American Wire Gauge
	WARNING (WAARSCHUWING) markering betreffende risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijschermen.
	Read the manual (Lees de handleiding) before set-up (installatie) and/or use (gebruik).
	WARNING (WAARSCHUWING) markering betreffende risico op gehoorverlies. Wear hearing protection (Draag gehoorbescherming).
	WARNING (WAARSCHUWING) markering betreffende risico op ademhalingsletsel. Operate engine (Gebruik de motor) OUTSIDE (BUITEN) and far away from windows, doors, and vents (en ver van ramen, deuren en ventilatieopeningen).
	WARNING (WAARSCHUWING) markering betreffende risico op brand bij het hanteren van brandstof. Do not smoke (Niet roken) while handling fuel (tijdens het hanteren van brandstof).
	WARNING (WAARSCHUWING) markering betreffende risico op brand. Do not refuel (Tank niet bij) while operating (tijdens het gebruik). Keep flammable objects away from engine (Houd ontvlambare voorwerpen uit de buurt van de motor).

Read all instructions (Lees alle instructies).
Failure to follow all instructions listed below may result in fire, serious injury and/or DEATH (Het niet opvolgen van alle onderstaande instructies kan leiden tot brand, ernstig letsel en/of OVERLIJDEN).
The warnings and precautions discussed in this manual cannot cover all possible conditions and situations that may occur (De waarschuwingen en voorzorgsmaatregelen die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen). It must be understood by the operator that common sense and caution are factors which cannot be built into this product, but must be supplied by the operator (De gebruiker dient te begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast).

SAVE THESE INSTRUCTIONS (BEWAAR DEZE INSTRUCTIES)

Installatie voorzorgsmaatregelen

1. Gasoline fuel and fumes are flammable, and potentially explosive (Benzine en dampen zijn ontvlambaar en mogelijk explosief). Use proper fuel storage and handling procedures (Gebruik de juiste procedures voor brandstofopslag en -behandeling). Do not store fuel or other flammable materials nearby (Bewaar geen brandstof of andere brandbare materialen in de buurt).
2. Have multiple ABC class fire extinguishers nearby (Zorg dat er meerdere ABC-klasse brandblussers in de buurt zijn).
3. Operation of this generator may create sparks that can start fires around dry vegetation (Het gebruik van deze generator kan vonken veroorzaken die brand kunnen veroorzaken in droge vegetatie). A spark arrestor may be required (Een vonkenvanger kan vereist zijn). The operator should contact local fire agencies for laws or regulations relating to fire prevention requirements (De gebruiker dient contact op te nemen met de plaatselijke brandweer voor wet- en regelgeving met betrekking tot brandpreventie).
4. Set up and use only on a flat, level, well-ventilated surface (Alleen opstellen en gebruiken op een vlakke, waterpas en goed geventileerde ondergrond).
5. All connections and conduits from the Generator to the load must only be installed by trained and licensed electricians, and in compliance with all relevant local, state, and federal electrical codes and standards, and other regulations where applicable (Alle aansluitingen en leidingen van de Generator naar de belasting mogen alleen worden geïnstalleerd door opgeleide en erkende elektriciens, en in overeenstemming met alle relevante lokale, staats- en federale elektrische voorschriften en normen, en andere toepasselijke voorschriften).
6. Connections for standby power to a building electrical system must be made by a qualified electrician (Aansluitingen voor noodstroom op een elektrisch systeem van een gebouw moeten worden gemaakt door een gekwalificeerde elektricien). The connection must isolate the Generator power from utility power, and must comply with all applicable laws and electrical codes (De aansluiting moet het vermogen van de generator isoleren van het elektriciteitsnet en moet voldoen aan alle toepasselijke wetten en elektrische voorschriften).
7. A transfer switch should be installed by a licensed electrician in compliance with all applicable laws and electrical codes (Een omschakelaar dient te worden geïnstalleerd door een erkende elektricien in overeenstemming met alle toepasselijke wetten en elektrische voorschriften).
8. Wear ANSI-approved safety goggles, heavy-duty work gloves, and dust mask/respirator during set up (Draag een ANSI-goedgekeurde veiligheidsbril, stevige werkhandschoenen en een stofmasker/ademhalingsmasker tijdens de installatie).
9. Use only lubricants and fuel recommended in the Specifications chart of this manual (Gebruik alleen de smeermiddelen en brandstof die worden aanbevolen in de specificatietabel van deze handleiding).
10. Improper connections to a building electrical system can allow electrical current from the Generator to backfeed into the utility lines (Onjuiste aansluitingen op een elektrisch systeem van een gebouw kunnen ervoor zorgen dat er elektrische stroom van de generator terugvloeit naar de elektriciteitsleidingen). Such backfeed may electrocute utility company workers or others who contact the lines during a power outage, and the Generator may explode, burn, or cause fires when utility power is restored (Dergelijke terugvoeding kan werknemers van nutsbedrijven of anderen die tijdens een stroomstoring in contact komen met de leidingen, elektrocuteren, en de generator kan exploderen, verbranden of brand veroorzaken wanneer de elektriciteit van het nutsbedrijf wordt hersteld). Consult the utility company and a qualified electrician if intending to use the Generator for back up power (Raadpleeg het nutsbedrijf en een gekwalificeerde elektricien als u van plan bent de generator te gebruiken voor noodstroom).
11. Do not operate the Generator before grounding (Gebruik de generator niet voordat deze is geaard). The Generator must be earth-grounded in accordance with all relevant electrical codes and standards before operation (De generator moet vóór gebruik aardverbonden zijn in overeenstemming met alle relevante elektrische voorschriften en normen).
12. Install carbon monoxide alarm(s) with battery backup in nearby buildings according to manufacturer's instructions (Installeer koolmonoxidemelder(s) met batterijback-up in nabijgelegen gebouwen volgens de instructies van de fabrikant).

Bedieningsvoorschriften

1.
   KOOLMONOXIDE GEVAAR
   Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
   De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

   Gebruik NOOIT binnenshuis in een huis of garage, ZELFS NIET als deuren en ramen open staan.

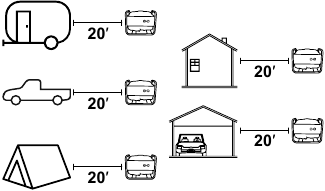

   Gebruik alleen BUITEN en ver verwijderd van ramen, deuren en ventilatieopeningen.
2. KOOLMONOXIDESLUITING

   OM ERNSTIG LETSEL EN OVERLIJDEN DOOR KOOLMONOXIDE INADEMING TE VOORKOMEN:
   De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de generator niet in een ruimte of situatie waarin koolmonoxide zich kan ophopen.
   • KNIPPEREND ROOD LICHT:
     Er hebben zich gevaarlijke concentraties koolmonoxidegas opgebouwd en de generator wordt uitgeschakeld.
     Verlaat onmiddellijk de ruimte totdat deze is geventileerd. Plaats de generator in een goed geventileerde ruimte voordat u hem gebruikt.
   • KNIPPEREND GEEL LICHT:
     Storing in de koolmonoxidesensor. De sensor moet worden gerepareerd. Gebruik de generator niet totdat de sensor goed werkt. Neem voor technische vragen contact op met 1-888-866-5797.
     OPMERKING: Het gele lampje knippert eenmaal na het starten om aan te geven dat de zelftest is geslaagd en dat de sensor normaal functioneert.
     De koolmonoxidesensor mag alleen worden gerepareerd door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot de dood of ernstig letsel als gevolg van een storing in de koolmonoxidesensor.
3. Gebruik een generator nooit binnenshuis, ook niet in garages, kelders, kruipruimtes en schuren. Het openen van deuren en ramen of het gebruik van ventilatoren voorkomt NIET de ophoping van koolmonoxide in huis.
4. Houd generatoren bij gebruik buiten en uit de buurt van open deuren, ramen en ventilatieopeningen om te voorkomen dat er giftige concentraties koolmonoxide binnenshuis ontstaan.
5. Als u zich tijdens het gebruik van een generator ziek, duizelig of zwak begint te voelen, ga dan meteen naar de frisse lucht. De koolmonoxide van generatoren kan snel leiden tot volledige arbeidsongeschiktheid en de dood.
6. Houd kinderen uit de buurt van de generator, vooral wanneer deze in bedrijf is.
7. Houd alle toeschouwers minstens zes voet van de motor verwijderd tijdens het gebruik.
8. Brandgevaar! Vul de benzinetank niet bij terwijl de motor draait. Gebruik de generator niet als er benzine is gemorst. Maak gemorste benzine schoon voordat u de motor start. Gebruik de generator niet in de buurt van een waakvlam of open vuur.
9. Raak de motor niet aan tijdens gebruik. Laat de motor na gebruik afkoelen.
10. Bewaar nooit brandstof of andere brandbare materialen in de buurt van de motor.
11. Als het aangesloten product abnormaal of ongewoon traag werkt, stop dan onmiddellijk met het gebruik van de generator als stroombron. Lees en houd u aan de gebruiksaanwijzing van het product dat van stroom moet worden voorzien om er zeker van te zijn dat het veilig en efficiënt kan worden gevoed door een draagbare generator.
12. Voordat u een apparaat of stroomkabel op de generator aansluit: Zorg ervoor dat deze in goede staat verkeert. Defecte apparaten of stroomkabels kunnen een risico op elektrische schokken veroorzaken.
13. Overschrijd het lopende wattage van de generator niet. Zorg ervoor dat het totale elektrische vermogen van alle gereedschappen of apparaten die tegelijkertijd op de generator zijn aangesloten, niet hoger is dan dat van de generator. Controleer of de opstartpiek de limiet van de generator niet overschrijdt.
14. Vermijd aanzienlijke overbelasting, waardoor de stroomonderbreker wordt geactiveerd. Lichte overbelasting van de generator activeert mogelijk niet de stroomonderbreker, maar leidt tot voortijdige uitval van de generator.
15. Probeer geen belastingsaansluitingen aan te sluiten of los te koppelen terwijl u in het water staat, of op een natte of drassige ondergrond.
16. Raak geen elektrisch bekrachtigde onderdelen van de generator en de verbindingskabels of geleiders aan met een deel van het lichaam, of met een niet-geïsoleerd geleidend object.
17. Sluit de generator alleen aan op een belasting die compatibel is met de elektrische eigenschappen en het lopende wattage van de generator.
18. Isoleer alle aansluitingen en losgekoppelde draden.
19. Bescherm uzelf tegen elektrische schokken. Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
20. Gebruik alleen geschikte transportmiddelen en hefwerktuigen met voldoende draagvermogen bij het transporteren van de generator.
21. Zet de generator vast op transportvoertuigen om te voorkomen dat deze gaat rollen, glijden en kantelen.
22. Industriële toepassingen moeten voldoen aan de OSHA-eisen.
23. Laat de generator niet onbeheerd achter wanneer deze draait. Schakel de generator uit (en verwijder indien aanwezig de veiligheidssleutels) voordat u de werkplek verlaat.
24. De generator kan een hoog geluidsniveau produceren. Langdurige blootstelling aan geluidsniveaus boven 85 dBA is schadelijk voor het gehoor. Draag gehoorbescherming bij het bedienen van de generator of bij het werken in de buurt terwijl deze in bedrijf is.
25. Houd de toegangsdeuren van behuizingen vergrendeld.
26. Draag tijdens gebruik een ANSI-goedgekeurde veiligheidsbril en gehoorbescherming.
27. Mensen met pacemakers dienen voor gebruik hun arts(en) te raadplegen. Elektromagnetische velden in de buurt van een hartpacemaker kunnen pacemakerinterferentie of pacemakerstoring veroorzaken. Voorzichtigheid is geboden in de buurt van de motor-magneet of terugslagstarter.
28. Gebruik alleen accessoires die door Harbor Freight Tools worden aanbevolen voor uw model. Accessoires die geschikt zijn voor de ene generator kunnen gevaarlijk worden bij gebruik op een andere generator.
29. Gebruik de generator niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Benzinemotoren kunnen het stof of de dampen ontsteken.
30. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van deze generator. Gebruik de generator niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
31. Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
32. Onderdelen, met name onderdelen van het uitlaatsysteem, worden erg heet tijdens gebruik. Blijf uit de buurt van hete onderdelen.
33. Dek de generator niet af tijdens bedrijf.
34. Houd de generator en de omgeving te allen tijde schoon. Houd de generator op minstens 1,5 meter afstand van brandbare objecten.
35. Rook niet en sta geen vonken, vlammen of andere ontstekingsbronnen toe in de buurt van de generator, vooral niet tijdens het tanken.
36. Gebruik de generator, accessoires, enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het specifieke type generator, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de generator voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
37. Gebruik de generator niet met bekende lekken in het brandstofsysteem van de motor.
38. Wanneer er brandstof of olie wordt gemorst, moet dit onmiddellijk worden opgeruimd. Voer vloeistoffen en schoonmaakmiddelen af ​​volgens alle lokale, provinciale of federale wet- en regelgeving. Bewaar oliedoeken in een aan de onderkant geventileerde, afgedekte metalen container.
39. Houd handen en voeten uit de buurt van bewegende onderdelen. Reik niet over of langs de generator tijdens het gebruik.
40. Controleer voor gebruik op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van de generator kunnen beïnvloeden. Laat de generator repareren voordat u hem gebruikt als deze beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden generatoren.
41. Gebruik de juiste generator voor de toepassing. Wijzig de generator niet en gebruik de generator niet voor een doel waarvoor hij niet bedoeld is.
42. Verlengkabel - Zorg ervoor dat uw verlengkabel in goede staat is. Als u een verlengkabel gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te transporteren die uw product verbruikt. Een te kleine verlengkabel veroorzaakt een spanningsval in de leiding, wat resulteert in stroomverlies en oververhitting.
    De onderstaande tabel toont de juiste kabeldikte die u moet gebruiken, afhankelijk van de kabellengte en de ampèrewaarde op het typeplaatje. Gebruik in geval van twijfel de volgende dikkere maat.

AANBEVOLEN MINIMALE DRAADDIKTE VOOR VERLENGKABELS
STROOME (AMpS)	Belasting @ 120V (WATT)	0 ~ 15 m	15 ~ 23 m	23 ~ 30 m
2	240	18 AWG
4	480	18 AWG		16 AWG
6	720	18 AWG	16 AWG	14 AWG
8	960	16 AWG		12 AWG
10	1200	16 AWG	14 AWG	12 AWG
15	1800	14 AWG	12 AWG	10 AWG
20	2400	12 AWG	10 AWG
25	3000	12 AWG	10 AWG	8 AWG
30	3600	10 AWG	8 AWG
35	4200	8 AWG	6 AWG
40	4800	6 AWG

Voorzorgsmaatregelen parallelle kit

OM ERNSTIG LETSEL, DODELIJK GEVAAR EN SCHADE AAN DE GENERATOR EN/OF GENERATOR DOOR ELEKTRISCHE SCHOK EN BRAND TE VOORKOMEN:

Hoe kleiner het meetnummer, hoe zwaarder het snoer.

1. Volg de instructies van de parallelle kit die bij de kit zijn geleverd voor de aansluiting en het gebruik van een parallelle kit.
2. Sluit alleen twee identieke invertergeneratoren op elkaar aan met behulp van een parallelle kit.
3. Sluit de parallelle kit alleen aan op de aansluitingen met het label "Parallel Outlets" (Parallelle uitgangen) aan de voorkant van de generator.
4. Verwijder of sluit geen parallelle kit aan terwijl de generator draait.
5. Gebruik geen parallelle kit die op slechts één generator is aangesloten.

Voorzorgsmaatregelen bij onderhoud

1. Voor service, onderhoud of reiniging:
   1. Koppel alle apparaten los van de generator.
   2. Zet de schakelaar in de "OFF" (UIT) stand.
   3. Sluit de brandstofklep.
   4. Laat de motor volledig afkoelen.
   5. Verwijder vervolgens de bougiedop van de bougie.
2. Houd alle veiligheidskappen op hun plaats en in goede staat. Veiligheidskappen omvatten onder andere de uitlaatdemper, de luchtfilter, mechanische beschermingen en hitteschilden.
3. Houd alle elektrische apparatuur schoon en droog. Vervang alle bedrading waarvan de isolatie is gebarsten, gesneden, versleten of anderszins is aangetast. Vervang terminals die versleten, verkleurd of gecorrodeerd zijn. Houd de terminals schoon en stevig vast.
4. Wijzig of pas geen enkel onderdeel van de generator of de motor ervan aan dat is verzegeld door de fabrikant of distributeur. Alleen een gekwalificeerde servicemonteur mag onderdelen afstellen die het gereguleerde motortoerental kunnen verhogen of verlagen.
5. Draag tijdens het onderhoud een ANSI-goedgekeurde veiligheidsbril, zware werkhandschoenen en een stofmasker/ademhalingsmasker.
6. Onderhoud de labels en naamplaatjes op de generator. Deze bevatten belangrijke informatie. Als ze onleesbaar zijn of ontbreken, neem dan contact op met Harbor Freight Tools voor een vervanging.
7. Laat de generator onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de generator wordt gehandhaafd. Voer geen onderhouds- of onderhoudsprocedures uit die niet in deze handleiding worden uitgelegd, of procedures waarvan u niet zeker bent of u ze veilig of correct kunt uitvoeren.
8. Bewaar de generator buiten het bereik van kinderen.
9. Volg het geplande onderhoud van de motor en de generator.

Brandstof bijvullen

1. Vul de brandstoftank niet bij terwijl de motor draait of heet is.
2. Niet roken en geen vonken, vlammen of andere ontstekingsbronnen in de buurt van de generator toestaan, vooral niet tijdens het tanken.
3. Vul de brandstoftank niet tot de rand. Laat wat ruimte over zodat de brandstof indien nodig kan uitzetten.
4. Tank alleen bij in een goed geventileerde ruimte.
5. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als er nog een brandstofgeur in de lucht hangt.

BEWAAR DEZE INSTRUCTIES.

Installatie

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, vóór de installatie of het gebruik van dit product.

OM ERNSTIG LETSEL EN BRAND TE VOORKOMEN: Gebruik alleen met een correct geïnstalleerde vonkenvanger.

Het gebruik van deze generator kan vonken veroorzaken die brand kunnen veroorzaken rond droge vegetatie. Een vonkenvanger kan vereist zijn.
De operator dient contact op te nemen met de plaatselijke brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen die de brandstof-luchtverhouding regelen, door een gekwalificeerde monteur worden afgesteld om een efficiënt gebruik op grote hoogte mogelijk te maken en schade aan de motor en andere apparaten die met dit product worden gebruikt, te voorkomen.

Aarding

De generator moet vóór gebruik correct worden geaard in overeenstemming met alle relevante elektrische codes en normen. Op veel locaties vereist de lokale code niet dat deze generator wordt geaard wanneer deze wordt gebruikt met snoer- en stekkerapparatuur die rechtstreeks op de stopcontacten van de generator is aangesloten. Uw lokale voorschriften kunnen echter vereisen dat de generator wordt geaard. Neem contact op met een erkende elektricien of raadpleeg de plaatselijke autoriteiten met betrekking tot de plaatselijke aardingsvereisten. Als aarding vereist is, laat het apparaat dan aarden door een gekwalificeerde elektricien als u hier zelf niet voor gekwalificeerd bent.

Algemene aardingsinstructies zijn als volgt:

Gebruik een van de volgende zaken als aardelektrode:
Pijp of leiding, minimaal ¾ in. diameter, minimaal 8 ft. lang. Indien van staal, moet het een anti-corrosie coating hebben.
Stang, roestvrij staal of koper- of zinkgecoat staal, minimaal 5/8 inch. diameter, minimaal 8 ft. lang.

1. Sla de elektrode minimaal 8 ft. verticaal in de grond.
   1. Als een rotslaag verticale toegang verhindert, drijf dan onder een hoek van maximaal 45 graden ten opzichte van de verticaal.
   2. Als een rotslaag toegang onder een hoek verhindert, begraaf de elektrode dan in een horizontale sleuf van minimaal 30 inch diep.
2. Het bovenste uiteinde van de elektrode moet worden beschermd als het zich boven het maaiveld bevindt.
3. Sluit een #6 AWG aardingsdraad (niet inbegrepen) aan van de aardingsklem op het generatorbedieningspaneel naar de begraven elektrode.

Zie de National Electrical Code voor aanvullende informatie over aardingsmethoden.

OPMERKING: Er is een permanente geleider tussen de draagbare generator-omvormermodule (neutrale geleider) en het frame.

Werking op grote hoogte boven 3000 voet

Om ernstig letsel door brand te voorkomen:
Volg de instructies in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen.
Als de motor heet is van gebruik, zet de motor dan uit en wacht tot hij is afgekoeld voordat u verdergaat. Niet roken.

LET OP: Garantie vervalt als de nodige aanpassingen niet zijn gedaan voor gebruik op grote hoogte.

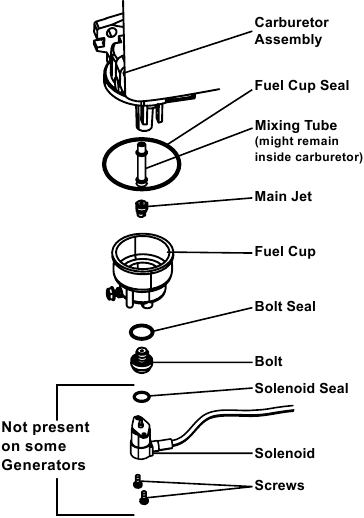

Op grote hoogte moeten de carburateur, de regelaar en alle andere onderdelen die de brandstof-luchtverhouding regelen, door een gekwalificeerde monteur worden afgesteld om een efficiënt gebruik op grote hoogte mogelijk te maken en schade aan de motor en andere apparaten die met dit product worden gebruikt, te voorkomen. Het brandstofsysteem van deze motor kan worden beïnvloed door gebruik op grotere hoogten. Een goede werking kan worden gegarandeerd door een hoogtekit te installeren op hoogten hoger dan 3000 ft. boven zeeniveau. Op hoogten boven 8000 ft kan de motor een verminderd vermogen ervaren, zelfs met de juiste hoofdsproeier. Het gebruik van deze motor zonder de juiste hoogtekit kan de uitstoot van de motor verhogen en het brandstofverbruik en de prestaties verminderen. De kit moet worden geïnstalleerd door een gekwalificeerde monteur.

Opmerking: Niet alle generatormodellen hebben een solenoïde. Sla die stappen over als er geen solenoïde aanwezig is.

1. Zet de motor uit.
2. Sluit de brandstofkraan.
3. Plaats een kom onder de brandstofcup om eventueel gemorste brandstof op te vangen.
4. Draai de schroeven los waarmee de solenoïde op zijn plaats wordt gehouden.

   De carburateurkom kan gas bevatten dat lekt bij het verwijderen van de solenoïde/bout.
5. Koppel de solenoïde en solenoïdedichting los van de bout.
6. Draai de bout los waarmee de brandstofcup wordt vastgehouden.
7. Verwijder de bout, de boutafdichting, de brandstofcup, de brandstofcupafdichting en de hoofdsproeier uit het lichaam van de carburateur. Er is een carburateurschroevendraaier (niet inbegrepen) nodig om de hoofdsproeier te verwijderen en te installeren.
   Opmerking: De mengbuis wordt op zijn plaats gehouden door de hoofdsproeier en kan eruit vallen wanneer deze wordt verwijderd. Als deze eruit valt, plaats deze dan terug in dezelfde richting voordat u de hoofdsproeier terugplaatst.
8. Vervang de hoofdsproeier door de vervangende hoofdsproeier die nodig is voor uw hoogtebereik (onderdeel 1a of 2a).
   Opmerking: De brandstofcupafdichting en de boutafdichting kunnen tijdens het verwijderen beschadigd raken en moeten worden vervangen door de nieuwe uit de kit.
9. Vervang de brandstofcupafdichting (4a), de brandstofcup, de boutafdichting (3a) en de bout. Draai vast.
   LET OP: Draai de bout niet te strak aan. Draai eerst met de vingers vast en gebruik vervolgens een sleutel om er zeker van te zijn dat de bout goed is vastgedraaid.
10. Vervang de solenoïde en de solenoïdedichting (5a) en draai deze vast met schroeven.
11. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start de motor niet terwijl de geur van brandstof in de lucht hangt.

Onderdelenlijst hoogtekit - A

Onderdeel	Beschrijving	Aantal
1a	Hoofdsproeier 3000-6000 ft.	1
2a	Hoofdsproeier 6000-8000 ft.	1
3a	Boutafdichting	1
4a	Brandstofcupafdichting	1
5a	Solenoïdedichting	1

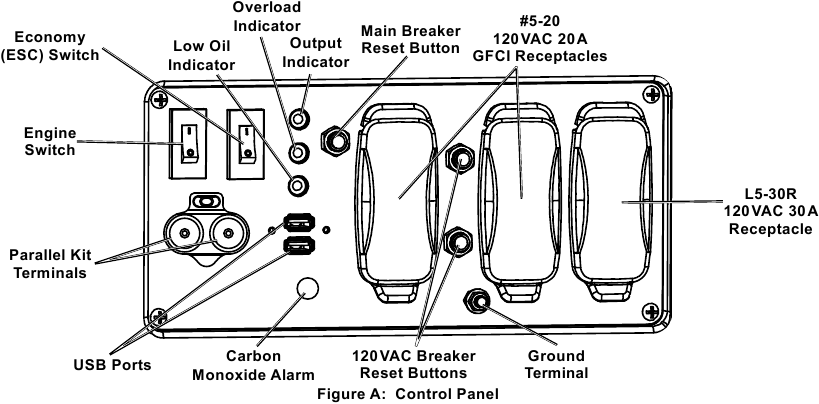

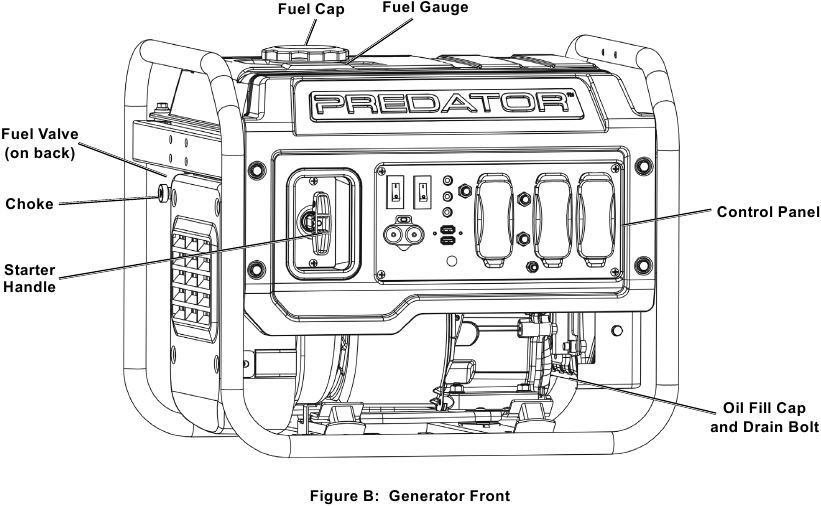

Componenten en bedieningselementen

OM ERNSTIG LETSEL TE VOORKOMEN: Volg de instructies van de parallelkit voor de aansluiting en het gebruik van een parallelkit (parallelkit en instructies worden apart verkocht).

Bediening

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen daarin, voordat u dit product installeert of gebruikt.

Controles vóór het starten

Inspecteer de motor en generator op beschadigde, losse en ontbrekende onderdelen vóór de installatie en het starten. Als er problemen worden gevonden, gebruik de generator dan niet totdat deze correct is gerepareerd.

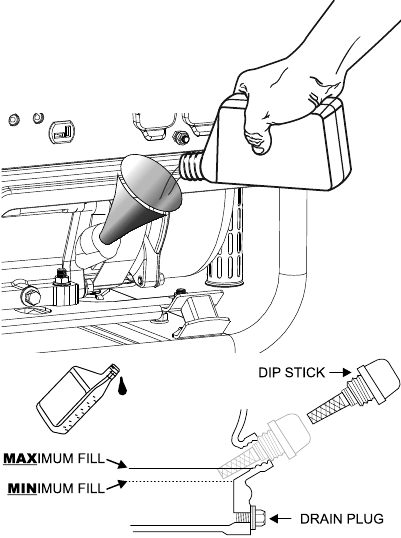

Motorolie controleren en bijvullen

LET OP: Generator wordt zonder motorolie verzonden. Het carter van de motor MOET voor het eerste gebruik met olie worden gevuld. Uw garantie is NIET GELDIG als het carter van de motor niet correct is gevuld met olie voor het eerste gebruik en voor elk gebruik daarna. Controleer voor elk gebruik het oliepeil. De motor start niet met een laag of geen motoroliepeil.

1. Zorg ervoor dat de motor is gestopt en waterpas staat.
2. Maak de bovenkant van de olievuldop/peilstok en het gebied eromheen schoon. Verwijder de dop/peilstok door deze tegen de klok in te draaien.
3. Controleer het oliepeil. Het oliepeil moet tot aan de rand van het gat komen, zoals weergegeven.

4. Voeg indien nodig het juiste type olie toe totdat het oliepeil op het juiste niveau is. SAE 10W-30 olie wordt aanbevolen voor algemeen gebruik.
5. Draai de olievuldop/peilstok terug met de klok mee.

LET OP: Laat de motor niet draaien met te weinig olie. De motor wordt uitgeschakeld als het motoroliepeil te laag is.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, schakel de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Maak de brandstofdop en het gebied eromheen schoon.
2. Schroef de brandstofdop los en verwijder deze.
3. Verwijder de zeef en verwijder al het vuil en afval. Plaats vervolgens de zeef terug.
   Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85 ethanol. Voeg brandstofstabilisator toe aan de benzine, anders vervalt de garantie.
   Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Het kan ervoor zorgen dat er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.
4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met 87 octaan of hoger loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats de brandstofdop terug.
6. Veeg eventueel gemorste brandstof op en laat overtollige brandstof verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als er nog een benzinelucht hangt.

De motor starten

Voordat u de motor start

1. Inspecteer de generator en de motor.
2. Koppel alle elektrische belastingen los van de generator.
3. Vul de motor met de juiste hoeveelheid en het juiste type loodvrije benzine en olie die met stabilisator zijn behandeld.

Handmatig starten

1. Zet de Economy (ESC)-schakelaar in de OFF (UIT) stand.
2. Open de brandstofklep aan de achterkant van de generator onder de brandstoftank.

3. Trek de choke uit naar de START (START) positie.

4. Zet de motorschakelaar aan.

5. Pak de startergreep van de motor losjes vast en trek deze langzaam meerdere keren om de benzine in de carburateur van de motor te laten stromen. Trek vervolgens voorzichtig aan de startergreep totdat er weerstand wordt gevoeld. Laat de kabel volledig intrekken en trek er vervolgens snel aan. Herhaal dit totdat de motor start. Laat de startergreep niet tegen de behuizing terugklappen. Houd hem vast terwijl hij terugspoelt, zodat hij de behuizing niet raakt.
   Als de motor niet start:
   • Controleer het motoroliepeil.
     De motor start niet met een laag of geen motoroliepeil.
   • Controleer de vonkenvanger op reinheid.
     De motor start niet als de vonkenvanger verstopt is.
   • Voor een warme motor – duw de choke in de RUN (WERKING) positie voordat u opnieuw probeert te starten.
6. Het OUTPUT (UITGANG) lampje gaat branden wanneer de motor start en de generator stroom produceert. Laat de motor enkele seconden draaien en duw vervolgens de choke langzaam in.

Opmerking: Als u de choke te snel verplaatst, kan de motor afslaan.

Laat de motor na elke start vijf minuten onbelast draaien, zodat de motor kan stabiliseren.

KOOLMONOXIDE UITSCHAKELING

OM ERNSTIG LETSEL EN OVERLIJDEN DOOR KOOLMONOXIDE INADEMING TE VOORKOMEN:
De koolmonoxidesensor is slechts een extra beschermingslaag. Gebruik de generator niet in een gebied of situatie waarin koolmonoxide zich kan ophopen.

• KNIPPEREND ROOD LICHT:
  Er zijn gevaarlijke niveaus van koolmonoxidegas opgebouwd en de generator wordt uitgeschakeld. Verlaat het gebied onmiddellijk totdat het is gelucht. Verplaats de generator naar een goed geventileerde ruimte vóór gebruik.
• KNIPPEREND GEEL LICHT:
  Storing in de koolmonoxidesensor. Sensor heeft service nodig. Gebruik de generator niet totdat de sensor goed werkt. Voor technische vragen kunt u bellen met 1-888-866-5797.
  OPMERKING: Geel lampje knippert één keer na het starten om aan te geven dat de zelftest is geslaagd en dat de sensor normaal functioneert.

De koolmonoxidesensor mag alleen worden onderhouden door een gekwalificeerde technicus om de oorspronkelijke instellingen te herstellen. Wijzig of manipuleer de koolmonoxidesensor niet. Het niet opvolgen van deze instructies kan leiden tot de dood of ernstig letsel als gevolg van een storing in de koolmonoxidesensor.

Inloopperiode

1. Het inlopen van de motor helpt om een goede werking van de generator en de motor te garanderen.
2. De inloopperiode duurt ongeveer 30 bedrijfsuren.
   Overschrijd NIET 75% van het lopende wattage van de generator gedurende deze periode.
   • Vervang de motorolie na deze periode.

Onder normale bedrijfsomstandigheden volgt het daaropvolgende onderhoud het schema dat wordt uitgelegd in de sectie ONDERHOUD.

120 VAC belastingen aansluiten op de generator

Bereken het stroomverbruik

Het stroomverbruik kan worden berekend door volt en ampère te vermenigvuldigen. Het resulterende getal is wattage.

• Overschrijd nooit het lopende wattage voor de generator of de stroomsterkte van een stopcontact.
• Raadpleeg de handleidingen van de apparaten/gereedschappen om het wattage van elektrische belastingsapparaten te bepalen.
• Lange stroomkabels en verlengsnoeren verbruiken extra stroom. Houd de kabellengte tot een minimum beperkt.

Wattage schattingen

Raadpleeg de documentatie van uw apparaat voor de start- en bedrijfsvermogensvereisten. Controleer de vermogens op het typeplaatje van alle belastingen voordat u ze op de generator aansluit.

Steek het netsnoer van het 120 volt apparaat/gereedschap in het 120 VAC stopcontact op de generator. Sluit apparaten aan van de grootste naar de kleinste belasting.

Opmerking: Laat de generator niet volledig zonder brandstof komen te zitten met aangesloten apparaten. De output van een generator kan sterk pieken als de brandstof opraakt, waardoor aangesloten apparaten kunnen beschadigen.

Overbelastingsindicator

Opmerking: Het OVERLOAD (OVERBELASTING) lampje kan een paar seconden branden wanneer een groot apparaat opstart. Dit is normaal voor belastingen die de capaciteit van deze generator naderen.

1. De totale gecombineerde belasting via het stopcontact op de generator mag het lopende vermogen van het apparaat niet overschrijden.
2. Wanneer het maximale lopende vermogen van de generator wordt benaderd, knippert de OVERLOAD (OVERBELASTING) indicator. Het toevoegen van meer belastingen zal de generator overbelasten.
3. Als het OVERLOAD (OVERBELASTING) lampje gaat branden en de generator geen stroom meer produceert, is deze overbelast.
4. Schakel alle elektrische apparaten uit en koppel ze los en stop de motor. Vergelijk de apparaatvereisten met de generatorclassificatie en verminder het totale wattage van de aangesloten apparaten indien nodig. Verwijder alles wat de generatorventilatie kan beperken.
5. Controleer of er stroomonderbrekers zijn uitgeschakeld en zorg ervoor dat ALLE stroomonderbrekers zijn gereset voordat u de generator opnieuw start.
6. Start de motor opnieuw en sluit de apparaten weer aan, waarbij u ervoor zorgt dat u de generator niet overbelast.

Laag oliepeil indicator

1. Als het motoroliepeil te laag is, gaat het LOW OIL (LAAG OLIEPEIL) lampje branden en wordt de motor automatisch uitgeschakeld.
2. De motor kan pas opnieuw worden gestart als de juiste hoeveelheid olie is toegevoegd. Voeg het juiste type olie toe totdat het oliepeil op het juiste niveau is. SAE 10W-30 olie wordt aanbevolen voor algemeen gebruik.

LET OP: Laat de motor niet draaien met te weinig olie. De motor wordt uitgeschakeld als het motoroliepeil te laag is.

Opmerking: Het LOW OIL (LAAG OLIEPEIL) lampje knippert als de generator stopt als gevolg van de CO-sensoruitschakeling. Dit duidt niet op een laag oliepeil. Volg alle instructies onder Koolmonoxide uitschakeling.

Economy (ESC) Schakelaar

1. Zet de Economy (ESC)-schakelaar op ON (AAN) om het geluid en het brandstofverbruik te beperken bij lichtere generatorbelastingen.
2. Zet de Economy (ESC)-schakelaar op OFF (UIT) om de motor op volle snelheid te laten draaien:
   1. bij het starten
   2. wanneer een zware belasting wordt toegepast

De motor stoppen

Om de motor in een noodgeval te stoppen, zet u de schakelaar op OFF (UIT).

Gebruik onder normale omstandigheden de volgende procedure om de generator uit te schakelen:

1. Schakel alle elektrische belastingsapparaten uit en trek ze los van de generator.
2. Als de Economy (ESC)-schakelaar op ON (AAN) staat, zet u deze op de OFF (UIT) positie.
3. Sluit de brandstofklep.
4. Zet de schakelaar op OFF (UIT).

Onderhoud

OM ERNSTIG LETSEL DOOR PER ONGELUK STARTEN TE VOORKOMEN:
Zet de schakelaar van de Generator in de "OFF"-stand (UIT), sluit de brandstofklep, wacht tot de motor is afgekoeld en ontkoppel de bougiedop voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR GENERATORSTORING TE VOORKOMEN:
Gebruik geen beschadigde generator. Als er abnormaal geluid, trillingen of overmatige rookontwikkeling optreedt, laat het probleem dan verhelpen voordat u de generator verder gebruikt.

Volg alle service-instructies in deze handleiding. De motor kan kritiek falen als deze niet correct wordt onderhouden.

Veel onderhoudsprocedures, inclusief procedures die niet in deze handleiding worden beschreven, moeten om veiligheidsredenen door een gekwalificeerde technicus worden uitgevoerd. Als u twijfelt over uw vermogen om de generator of motor veilig te onderhouden, laat de generator dan onderhouden door een gekwalificeerde technicus.

Reinigings-, onderhouds- en smeerschema

Opmerking: Dit onderhoudsschema is uitsluitend bedoeld als algemene richtlijn. Als de prestaties afnemen of als de generator ongebruikelijk werkt, controleer dan onmiddellijk de systemen. De onderhoudsbehoeften van elke generator verschillen, afhankelijk van factoren zoals duty cycle, temperatuur, luchtkwaliteit, brandstofkwaliteit en andere factoren.

Opmerking: De volgende procedures zijn een aanvulling op de regelmatige controles en het onderhoud die worden uitgelegd als onderdeel van de regelmatige werking van de motor en generator.

Procedure	Voor elk gebruik	Elke 3 maanden of 50 uur gebruik	Elke 6 maanden of 100 uur gebruik	Jaarlijks of elke 300 uur gebruik	Elke 2 jaar
Borstel de buitenkant van de motor af Controleer het motoroliepeil Controleer het luchtfilter
Luchtfilter reinigen/vervangen		*
Motorolie verversen Controleer en reinig de vonkenvanger Controleer en reinig de bougie
Controleer/stel de stationairsnelheid af Controleer/stel de klepspeling af Reinig de brandstoftank, het filter en de carburateur Verwijder koolstofophoping uit de verbrandingskamer				**
Vervang de brandstofleiding indien nodig					**

*Vaker onderhouden bij gebruik in stoffige omgevingen.

**Deze items moeten worden onderhouden door een gekwalificeerde technicus.

Brandstof controleren en bijvullen

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de brandstoftank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

1. Reinig de brandstofdop en het gebied eromheen.
2. Schroef de brandstofdop los en verwijder deze.
3. Verwijder de zeef en verwijder vuil en afval. Plaats vervolgens de zeef terug.
   Opmerking: Gebruik geen benzine die meer dan 10% ethanol (E10) bevat. Gebruik geen E85-ethanol. Voeg brandstofstabilisator toe aan de benzine, anders vervalt de garantie.
   Opmerking: Gebruik geen benzine die is opgeslagen in een metalen brandstofcontainer of een vuile brandstofcontainer. Hierdoor kunnen er deeltjes in de carburateur terechtkomen, wat de motorprestaties beïnvloedt en/of schade veroorzaakt.
4. Vul indien nodig de brandstoftank tot ongeveer 2,5 cm onder de vulhals van de brandstoftank met 87 octaan of hogere loodvrije benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik.
5. Plaats de brandstofdop terug.
6. Veeg eventueel gemorste brandstof op en laat het overschot verdampen voordat u de motor start. Om BRAND te voorkomen, start u de motor niet als de geur van brandstof in de lucht hangt.

Motorolie verversen

Olie is erg heet tijdens bedrijf en kan brandwonden veroorzaken. Wacht tot de motor is afgekoeld voordat u de olie ververst.

1. Zorg ervoor dat de motor is gestopt en waterpas staat.
2. Til de generator op en kantel deze. Verwijder de aftapplug aan de onderkant van de machine en zet de generator terug op een vlakke ondergrond.
3. Reinig de bovenkant van de olievuldop / peilstok en het gebied eromheen. Verwijder de dop / peilstok door deze tegen de klok in te draaien.
4. Plaats een olieopvangbak onder de generator en centreer deze onder de opening van de aftapplug. Verwijder de olieaftapbout, kantel de generator iets om de afvoer te vergemakkelijken en wacht tot de olie volledig is afgetapt. Recycle gebruikte olie.
5. Kantel de generator en plaats de aftapplug terug en zet de generator terug op een vlakke ondergrond.
6. Plaats de olieaftapbout terug en voeg het juiste type olie toe totdat het oliepeil op het juiste niveau is. SAE 10W-30-olie wordt aanbevolen voor algemeen gebruik.
   Opmerking: Zorg ervoor dat de generator waterpas staat bij het toevoegen van olie om overvulling te voorkomen, wat motorschade kan veroorzaken.
7. Controleer het oliepeil. Het oliepeil moet tot aan de rand van het gat komen, zoals weergegeven.
8. Draai de olievuldop / peilstok met de klok mee terug.

LET OP: Laat de motor niet draaien met te weinig olie. De motor start niet met weinig of geen motorolie.

Onderhoud luchtfilterelement

1. Verwijder het luchtfilterdeksel en de luchtfilterelementen en controleer op vuil. Reinig zoals hieronder beschreven.
2. Reiniging:
   • Voor "papieren" filterelementen:
     Om letsel door stof en vuil te voorkomen, draagt u een ANSI-goedgekeurde veiligheidsbril, een NIOSH-goedgekeurd stofmasker/ademhalingsmasker en heavy-duty werkhandschoenen. Gebruik in een goed geventileerde ruimte, uit de buurt van omstanders, perslucht om stof uit het luchtfilter te blazen.
   • Voor schuimfilterelementen:
     Was het element meerdere keren in warm water en een mild wasmiddel. Spoelen. Knijp overtollig water eruit en laat het volledig drogen. Week het filter kort in lichte olie en knijp de overtollige olie eruit.
3. Plaats het gereinigde filter terug.
4. Maak het luchtfilterdeksel vast voor gebruik.

Onderhoud vonkenvanger

OM ERNSTIG LETSEL EN BRAND TE VOORKOMEN: Gebruik alleen met een correct geïnstalleerde vonkenvanger.

Het gebruik van deze generator kan vonken veroorzaken die brand kunnen veroorzaken rond droge vegetatie. Een vonkenvanger kan vereist zijn. De operator dient contact op te nemen met de plaatselijke brandweer voor wetten of voorschriften met betrekking tot brandpreventie-eisen.

1. Laat de generator volledig afkoelen.
2. Verwijder de bouten die de vonkenvangerbeugel op zijn plaats houden.
3. Reinig de vonkenvanger met een staalborstel (apart verkrijgbaar). Vervang de vonkenvanger als deze beschadigd is.
4.
   OM ERNSTIG LETSEL DOOR PER ONGELUK BOSBRAND TE VOORKOMEN, maakt u de vonkenvanger onmiddellijk na het reinigen en voor verder gebruik weer vast.

Bougie onderhoud

1. Koppel de bougiedop los van het uiteinde van de bougie. Verwijder vuil rond de bougie.
2. Verwijder de bougie met een bougiesleutel.
3. Inspecteer de bougie:
   Als de elektrode vettig is, reinig deze dan met een schone, droge doek. Als de elektrode aanslag heeft, polijst deze dan met schuurpapier. Als de witte isolator gebarsten of afgebroken is, moet de bougie worden vervangen.
   LET OP: Gebruik alleen een bougie van het type F6RTC of gelijkwaardig. Het gebruik van een onjuiste bougie kan de motor beschadigen.
4. Pas bij het installeren van een nieuwe bougie de opening van de bougie aan volgens de specificatie in de specificatietabel. Wrik niet tegen de elektrode, de bougie kan beschadigd raken.
5. Breng anti-seize materiaal aan op de schroefdraad van de bougie. Installeer de nieuwe bougie of de gereinigde bougie in de motor.
   • Met pakking:
     Draai met de hand vast totdat de pakking contact maakt met de cilinderkop en draai vervolgens nog ongeveer 1/2-2/3 slag aan.
   • Zonder pakking:
     Draai met de hand vast totdat de bougie contact maakt met de cilinderkop en draai vervolgens nog ongeveer 1/16 slag aan.
     LET OP: Draai de bougie goed vast.
     Als deze los zit, zal de bougie ervoor zorgen dat de motor oververhit raakt.
     Als deze te strak is aangedraaid, raakt de schroefdraad in het motorblok beschadigd.
6. Breng diëlektrische bougiedopbeschermer (niet inbegrepen) aan op het uiteinde van de bougie en bevestig de dop stevig opnieuw.

Opslag

Wanneer de generator langer dan 20 dagen niet wordt gebruikt, bereidt u de motor als volgt voor op opslag:

REINIGING

Wacht tot de motor is afgekoeld en reinig de motor vervolgens met een droge doek. LET OP: Niet reinigen met water. Het water komt geleidelijk in de motor terecht en veroorzaakt schade.

BRANDSTOF:
Benzinebehandeling/Brandstoftank leegmaken

Om de brandstoftank tijdens opslag te beschermen, vult u de tank met verse benzine die is behandeld met een brandstofstabilisatoradditief. Volg de aanbevelingen van de fabrikant van de brandstofstabilisator voor gebruik. Raadpleeg Brandstof controleren en bijvullen Brandstof controleren en bijvullen.

Oude benzine die niet van tevoren met een stabilisator is behandeld, moet veilig worden afgevoerd en niet door de motor worden geleid.

OM ERNSTIG LETSEL DOOR BRAND TE VOORKOMEN:
Vul de tank in een goed geventileerde ruimte uit de buurt van ontstekingsbronnen. Als de motor heet is door gebruik, zet de motor dan uit en wacht tot deze is afgekoeld voordat u brandstof toevoegt. Niet roken.

Carburateur leegmaken

Plaats na het sluiten van de brandstofklep een geschikte container onder de carburateur en verwijder voorzichtig de aftapbout van de onderkant van de carburateurkom, zodat de brandstof volledig kan weglopen. Plaats de aftapbout terug na het aftappen.

Om ernstig letsel en brand te voorkomen, sluit u de brandstofklep voordat u de carburateur leegmaakt.

SMERING

1. Motorolie verversen.
2. Reinig het gebied rond de bougie.
   Verwijder de bougie en giet een eetlepel motorolie in de cilinder via het bougiegat.
3. Plaats de bougie terug, maar laat de bougiedop losgekoppeld.
4. Trek aan de startgreep om de olie in de cilinder te verdelen. Stop na één of twee omwentelingen wanneer u voelt dat de zuiger aan de compressieslag begint (wanneer u weerstand begint te voelen).

OPSLAGRUIMTE

Bedek en bewaar op een droge, vlakke, goed geventileerde plaats buiten bereik van kinderen. De opslagruimte moet ook uit de buurt zijn van ontstekingsbronnen, zoals boilers, wasdrogers en ovens. Vermijd directe blootstelling aan regen en zonlicht.

LET OP: Tijdens langere opslagperioden moet de motor elke 3 maanden worden gestart en 15 – 20 minuten draaien, anders vervalt de garantie.

NA OPSLAG

Voordat u de motor na opslag start, moet u er rekening mee houden dat onbehandelde benzine snel achteruitgaat. Tap de brandstoftank af en vervang deze door verse brandstof als onbehandelde benzine een maand heeft gestaan, als behandelde benzine langer heeft gestaan dan de aanbevolen periode van de brandstofstabilisator, of als de motor niet start.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Motor start niet	BRANDSTOF GERELATEERD: Geen brandstof in de tank of brandstofkraan gesloten. Choke niet in START positie, koude motor. Benzine gebruikt met meer dan 10% ethanol. (E15, E20, E85, enz.) Lage kwaliteit of verslechterde, oude benzine. Carburateur niet geprimed. Vuile brandstofkanalen. Carburateurnaald zit vast. Brandstof is te ruiken in de lucht. Te veel brandstof in de kamer. Dit kan worden veroorzaakt door een vastzittende carburateurnaald. Brandstoffilter verstopt.	BRANDSTOF GERELATEERD: Vul de brandstoftank met verse loodvrije benzine van 87+ octaan met stabilisator en open de brandstofkraan. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Zet de choke in de START positie. Reinig de ethanolrijke benzine uit het brandstofsysteem. Vervang onderdelen die beschadigd zijn door ethanol. Gebruik alleen verse loodvrije benzine van 87+ octaan met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik verse loodvrije benzine van 87+ octaan met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Trek aan de startgreep om te primen. Reinig de doorgangen met behulp van een brandstofadditief. Zware afzettingen kunnen verdere reiniging vereisen. Tik voorzichtig op de zijkant van de vlotterkamer van de carburateur met een schroevendraaierhandvat. Zet de choke in de RUN (draaien) positie. Verwijder de bougie en trek een paar keer aan de startgreep om de kamer te luchten. Plaats de bougie terug en zet de choke in de START positie. Vervang het brandstoffilter.
	ONTSTEKING (VONK) GERELATEERD: Motorschakelaar in OFF (uit) positie. Bougiedop niet goed aangesloten. Bougie-elektrode nat of vuil. Incorrecte bougie-afstand. Bougiedop kapot. Incorrecte ontstekingstijdstip of defect ontstekingssysteem.	ONTSTEKING (VONK) GERELATEERD: Zet de motorschakelaar in de ON (aan) positie. Sluit de bougiedop correct aan. Reinig de bougie. Corrigeer de bougie-afstand. Vervang de bougiedop. Laat een gekwalificeerde technicus het ontstekingssysteem diagnosticeren/repareren.
	COMPRESSIE GERELATEERD: Cilinder niet gesmeerd. Probleem na lange opslagperioden. Losse of kapotte bougie. (Er zal een sissend geluid optreden bij het starten.) Losse cilinderkop of beschadigde koppakking. (Er zal een sissend geluid optreden bij het starten.) Motorventielen of stoters verkeerd afgesteld of vastgelopen.	COMPRESSIE GERELATEERD: Giet een eetlepel olie in het bougiegat. Draai de motor een paar keer rond en probeer opnieuw te starten. Draai de bougie vast. Als dat niet werkt, vervang dan de bougie. Als het probleem aanhoudt, kan er een probleem zijn met de koppakking, zie #3. Draai de kop vast. Als dat het probleem niet verhelpt, vervang dan de koppakking. Laat een gekwalificeerde technicus de kleppen en stoters afstellen/repareren.
	MOTOROLIE GERELATEERD: Laag motoroliepeil. Motor gemonteerd op een helling, waardoor de uitschakeling bij laag oliepeil wordt geactiveerd.	MOTOROLIE GERELATEERD: Vul de motorolie bij tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Gebruik de motor op een vlakke ondergrond. Controleer het motoroliepeil.
	VONKENVANGER GERELATEERD: Vonkenvanger verstopt met roet.	VONKENVANGER GERELATEERD: Reinig en vervang de vonkenvanger.
Motor loopt onregelmatig	Bougiedop los. Incorrecte bougie-afstand of beschadigde bougie. Defecte bougiedop. Oude benzine of benzine van lage kwaliteit. Incorrecte compressie.	Controleer de dop en draadverbindingen. Stel de bougie opnieuw af of vervang deze. Vervang de bougiedop. Gebruik alleen verse loodvrije benzine van 87+ octaan met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Diagnosticeer en repareer de compressie. (Gebruik het gedeelte Motor start niet: COMPRESSIE GERELATEERD.)
Motor stopt plotseling	Koolmonoxidegehalte hoog. Het rode lampje op de koolmonoxidesensor brandt. CO-sensoralarm knippert kort na het starten voortdurend geel. CO-sensoralarm knippert na een langere gebruiksperiode voortdurend geel. Uitschakeling bij laag oliepeil. Brandstoftank leeg of vol met onzuivere benzine of benzine van lage kwaliteit. Defecte brandstoftankdop die een vacuüm creëert, waardoor een goede brandstoftoevoer wordt voorkomen. Defecte magneto. Bougiedop losgekoppeld of onjuist aangesloten.	Verlaat het gebied onmiddellijk en zorg voor een goede ventilatie van het gebied. Gebruik de generator alleen buiten. Storing in de koolmonoxidesensor. De sensor heeft onderhoud nodig. Bel zo snel mogelijk 1-888-866-5797. Gebruik de generator niet voordat de sensor correct werkt. Zorg ervoor dat de generator wordt gebruikt binnen de nominale omgevingstemperatuur; houd een minimale afstand van 1,5 meter aan alle kanten aan. Vul de motorolie bij tot het juiste niveau. Controleer de motorolie voor ELK gebruik. Vul de brandstoftank met verse loodvrije benzine van 87+ octaan met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Test/vervang de brandstoftankdop. Laat een gekwalificeerde technicus de magneto onderhouden. Zet de bougiedop vast.
Motor stopt bij zware belasting	Vuil luchtfilter Motor draait koud.	Reinig het element. Laat de motor opwarmen voordat u de generator gebruikt.
Motor klopt	Oude benzine of benzine van lage kwaliteit. Motor overbelast. Incorrecte ontstekingstijdstip, afzetting, versleten motor of andere mechanische problemen.	Vul de brandstoftank met verse loodvrije benzine van 87+ octaan met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Overschrijd de belasting van de generator niet. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden.
Motor slaat terug	Onzuivere benzine of benzine van lage kwaliteit. Motor te koud. Inlaatklep vast of oververhitte motor. Incorrecte timing.	Vul de brandstoftank met verse loodvrije benzine van 87+ octaan met stabilisator. Gebruik geen benzine met meer dan 10% ethanol (E15, E20, E85, enz.). Gebruik brandstof- en olietoevoegingen voor koud weer om terugslag te voorkomen. Laat een gekwalificeerde technicus de motor diagnosticeren en onderhouden. Controleer de timing van de motor.
Aangesloten apparaat heeft geen stroom	Apparaat niet goed aangesloten. Stroomonderbreker (Circuit Breaker) geactiveerd. Product heeft onderhoud nodig.	Schakel het apparaat uit en trek de stekker eruit, sluit het vervolgens weer aan en schakel het in. Schakel het apparaat uit en trek de stekker eruit, reset de stroomonderbreker (Circuit Breaker), sluit het apparaat aan en schakel het in. Laat het product repareren.
Aangesloten apparaat begint abnormaal te werken	Probleem met apparaat. Nominale belasting overschreden.	Trek onmiddellijk de stekker van het apparaat uit het stopcontact. Laat het apparaat repareren door een gekwalificeerde technicus of vervang het apparaat. Verminder het aantal items dat op de generator is aangesloten om binnen de nominale capaciteit te blijven, of gebruik een krachtigere generator.

Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van de generator of motor.

Copyright^© 2022 by Harbor Freight Tools^®. Alle rechten voorbehouden.
Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools. Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend. Vanwege voortdurende verbeteringen kan het werkelijke product enigszins afwijken van het product dat hierin wordt beschreven. Gereedschap dat nodig is voor montage en onderhoud is mogelijk niet inbegrepen.

Voor technische vragen kunt u bellen met 1-888-866-5797.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

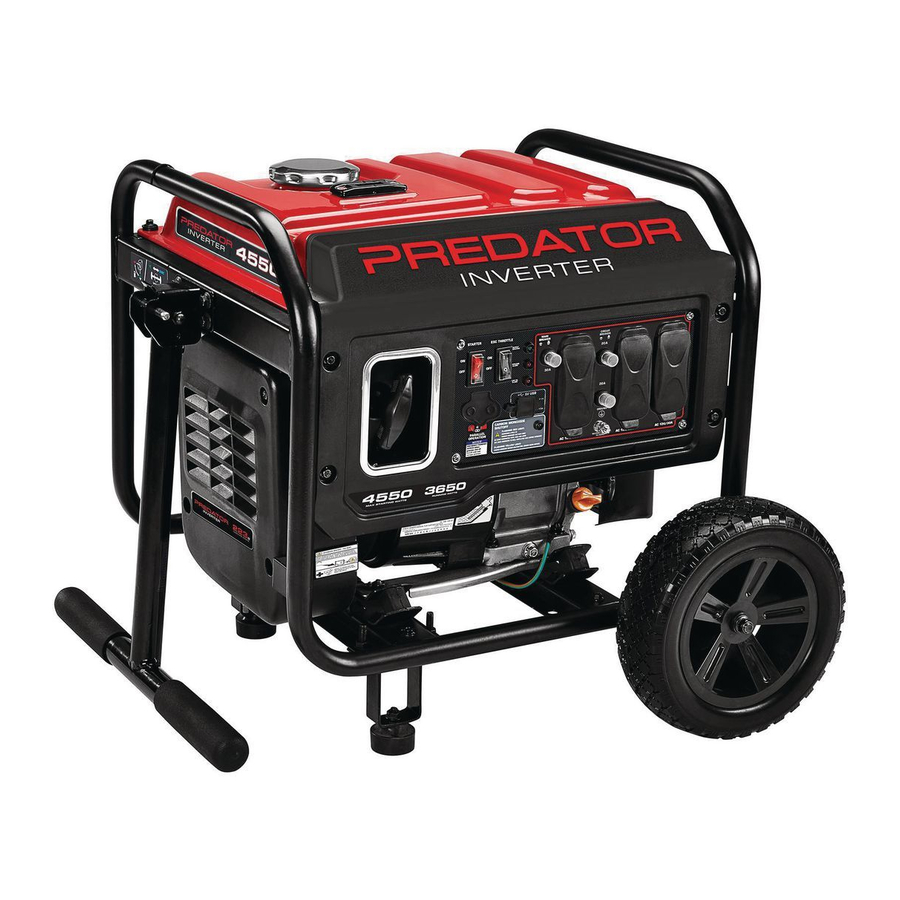

Download Predator 4550 Watt, 59192 - Inverter Generator Handleiding

Beschikbare talen
