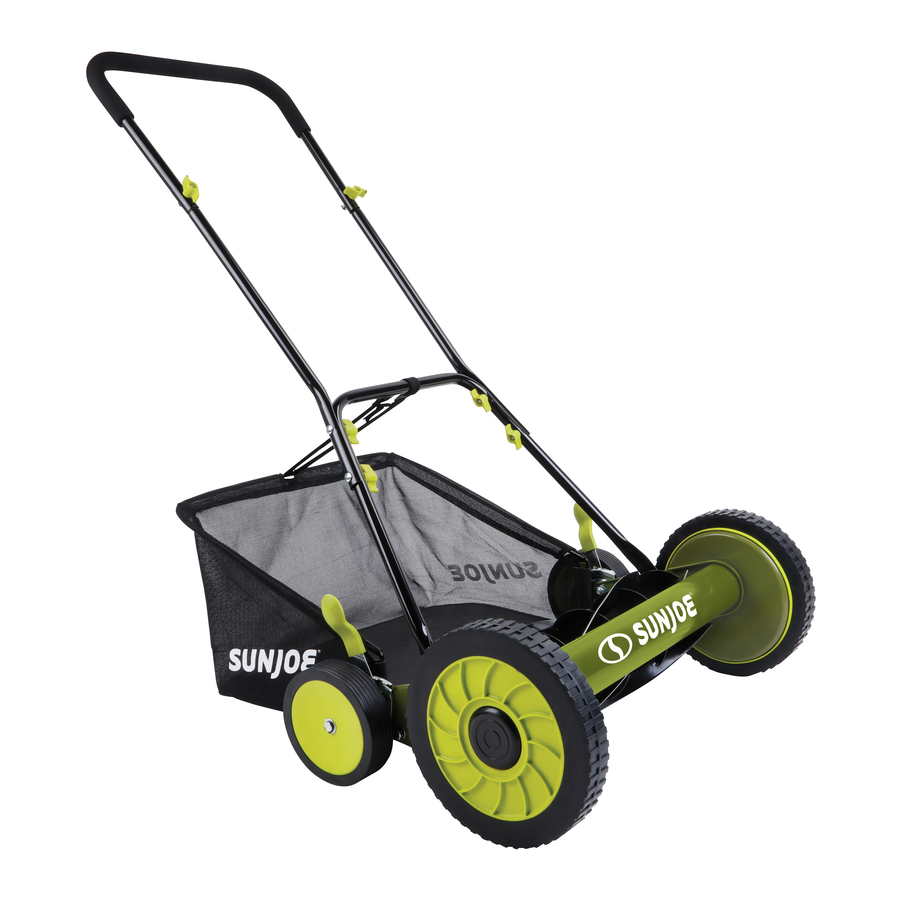

SunJoe MJ501M - Handmaaier 18-INCH Handmatig

Veiligheidsinstructies

Alle gebruikers moeten deze instructies voor gebruik lezen

Volg altijd deze veiligheidsrichtlijnen. Het niet naleven hiervan kan leiden tot ernstig lichamelijk letsel of de dood.

Algemene Veiligheid WAARSCHUWINGEN!

Bij het gebruik van deze handmaaier moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op persoonlijk letsel te verminderen. Deze voorzorgsmaatregelen omvatten:

Dit apparaat kan gevaarlijk zijn! Onzorgvuldig of onjuist gebruik kan ernstig letsel veroorzaken.

Risico op letsel: houd handen en voeten uit de buurt van de draaiende messen en het maaigebied.

Voordat u de handmaaier gebruikt, moet u zich vertrouwd maken met de bedieningselementen, vooral hoe u de maaier in een noodgeval kunt stoppen. De enige personen die de maaier mogen gebruiken, zijn degenen die deze instructies grondig begrijpen en weten hoe ze het apparaat op de juiste manier moeten bedienen. Kinderen mogen nooit toegang hebben tot de maaier.

Bewaar deze handleiding voor toekomstig gebruik en lees deze opnieuw aan het begin van elk maaiseizoen.

Veiligheidsinformatie

1. Plaats nooit handen, vingers of voeten in de haspel. Hoewel deze maaier niet wordt aangedreven door een motor, draait de haspel wanneer de wielen draaien en is deze scherp genoeg om ernstig letsel te veroorzaken.
2. Maai nooit als het gras nat is, omdat het glad kan zijn.
3. Gebruik de handmaaier niet op blote voeten of met sandalen aan.
4. Loop achter de handmaaier, ren nooit, tijdens het gebruik. Zorg altijd voor een goede basis en evenwicht bij het gebruik van deze handmaaier.
5. Raak of stoot niet opzettelijk tegen bomen, hekken of andere objecten. Dit kan ernstige verwondingen veroorzaken of de mechanismen van de handmaaier permanent beschadigen.
6. Zorg ervoor dat de handmaaier in goede staat verkeert voordat u hem gebruikt. Probeer deze handmaaier niet te bedienen als deze beschadigd is. Neem contact op met uw geautoriseerde Snow Joe^® + Sun Joe^® dealer of bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563).

Veiligheidsinstructies voor handmaaiers

Algemene bediening

• Lees, begrijp en volg alle instructies op de machine en in de handleiding(en) voordat u begint.
• Plaats geen handen of voeten in de buurt van of onder de machine. Blijf altijd uit de buurt van de uitwerpopening.
• Alleen verantwoordelijke volwassenen die bekend zijn met de instructies mogen deze machine bedienen.
• Verwijder vreemde voorwerpen zoals stenen, draad, speelgoed en andere diverse artikelen uit het maaigebied, die kunnen worden opgepikt en weggegooid door de roterende messen.
• Zorg ervoor dat het maaigebied vrij is van omstanders voordat u de maaier start. Stop de maaier als iemand het gebied betreedt.
• Kijk altijd naar beneden en naar achteren voordat u begint en terwijl u achteruit rijdt met de maaier.
• Gebruik de machine niet zonder dat de veiligheidsvoorzieningen op hun plaats zitten en goed werken.
• Gebruik de maaier nooit op nat gras. Zorg altijd voor een goede basis; loop, ren nooit, met de maaier.
• Houd de messen scherp.
• Houd handen en voeten uit de buurt van het maaigebied.
• Draag altijd oogbescherming bij het bedienen van de machine.
• Objecten die door de messen van de handmaaier worden geraakt, kunnen ernstige verwondingen veroorzaken. Het maaigebied moet altijd zorgvuldig worden onderzocht en van alle objecten worden ontdaan vóór elke maaibeurt.
• Gebruik alleen identieke vervangende messen.

Werking op hellingen

Hellingen zijn belangrijke factoren bij uitglij- en valpartijen. Dergelijke ongevallen kunnen ernstig persoonlijk letsel veroorzaken. Het bedienen van deze maaier op een hellend oppervlak vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet.

• Maai over de voorkant van een hellend oppervlak; maai nooit omhoog en omlaag een helling. Wees uiterst voorzichtig bij het veranderen van richting op een helling.
• Let op gaten, sporen, hobbels, rotsen of andere verborgen objecten. Deze kunnen een onverwachte uitglij- of valpartij veroorzaken.
• Maai niet op nat gras of overdreven steile hellingen. Slechte grip kan een uitglij- en valpartij veroorzaken.
• Maai niet in de buurt van afgronden, greppels of taluds. U kunt uw houvast of evenwicht verliezen.

Kinderen

Tragische ongelukken kunnen gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de maaier en de maaiactiviteit. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.

• Houd kinderen uit het maaigebied en onder de waakzame zorg van een verantwoordelijke volwassene, anders dan de bestuurder.
• Blijf alert en stop de handmaaier als een kind het gebied betreedt.
• Laat kinderen nooit toegang krijgen tot de machine.
• Wees extra voorzichtig bij het naderen van blinde hoeken, struiken, bomen of andere objecten die uw zicht op een kind kunnen belemmeren.

Onderhoud

• Houd alle moeren en bouten stevig vast.
• Nooit knoeien met veiligheidsvoorzieningen. Controleer regelmatig of deze apparaten op hun plaats zitten en goed werken.
• Houd de handmaaier vrij van gras, bladeren of andere vuilophoping.
• Als u een vreemd object raakt, stop dan en inspecteer de handmaaier. Repareer indien nodig voordat u opnieuw start.
• Controleer regelmatig de onderdelen van de grasopvangbak en de uitwerpbescherming en vervang ze indien nodig door onderdelen die door de fabrikant worden aanbevolen.
• De messen van de maaier zijn scherp. Wikkel de messen in of draag handschoenen bij het hanteren.
• Onderhoud of vervang veiligheids- en instructielabels indien nodig.

BEWAAR DEZE INSTRUCTIES

Veiligheidssymbolen

De volgende tabel toont en beschrijft veiligheidssymbolen die op dit product kunnen voorkomen. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

Symbolen	Beschrijvingen
	LEES DE HANDLEIDING(EN) VAN DE BEDIENER – Lees, begrijp en volg alle instructies in de gebruikershandleiding(en) voordat u probeert deze te monteren en te bedienen.
	VEILIGHEIDSWAARSCHUWING – Geeft een voorzorgsmaatregel, een waarschuwing of een gevaar aan.
	Snij-/verwondingsgevaar – Houd voeten uit de buurt van de draaiende messen.
	Scherpe messen kunnen vingers en tenen afsnijden. Blijf uit de buurt van het maaigebied.
	Pas op voor stenen en andere vreemde voorwerpen die uit het apparaat kunnen worden gegooid.
	Gevaar voor uitglijden op hellingen – Wees extra voorzichtig bij het maaien op hellingen om uitglij- en valpartijen te voorkomen.
	Houd omstanders en kinderen op veilige afstand.
	Snij-/verwondingsgevaar – Houd handen uit de buurt van de draaiende messen.

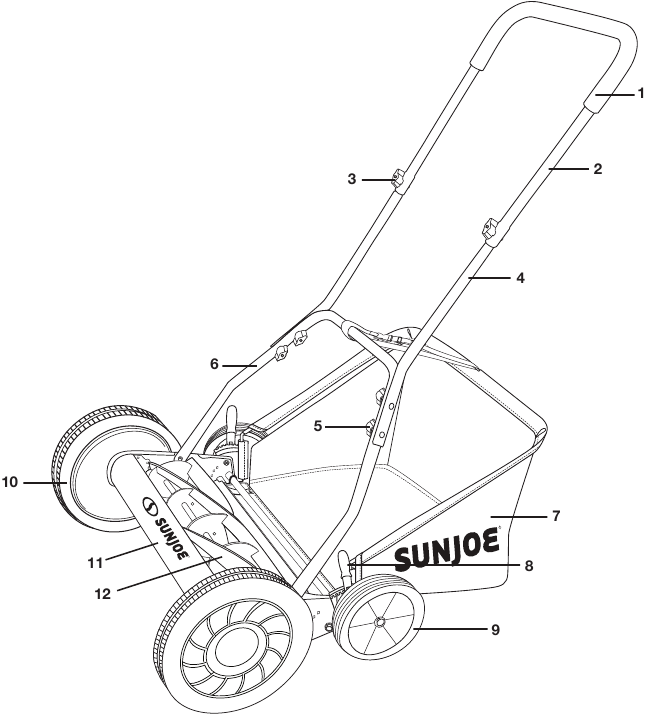

Ken uw handmaaier

Lees de gebruikershandleiding en veiligheidsinstructies zorgvuldig door voordat u de handmaaier bedient. Vergelijk de onderstaande afbeelding met de handmaaier om vertrouwd te raken met de locatie van de verschillende bedieningselementen en aanpassingen. Bewaar deze handleiding voor toekomstig gebruik.

1. Schuimgreep
2. Bovenste handgreep
3. Knop en bout voor de bovenste handgreep (2)
4. Middenste handgreep (2)
5. Knop en bout voor de onderste handgreep (4)
6. Onderste handgreep
7. Grasopvangbak
8. Hoogteverstellingshendels
9. Achterwielen
10. Voorwielen
11. Handmaaierbody
12. Stalen messen

Technische gegevens

Rotor: 5 stalen messen

Maaibreedte: 18 inch (45,7 cm)

Maaihoogtes: 1,4 inch – 2,5 inch (3,6 cm – 6,4 cm)

Wielmaat: Voor: 10 inch (25 cm), Achter: 6 inch (15 cm)

Inhoud grasopvangbak: 7 gal (26,5 l)

Hoogtebediening: 9-standen handmatige hoogteverstelling

Gewicht: 29,3 lbs (13,3 kg)

Uitpakken

Inhoud van de doos

• Kooimaaier body
• Bovenste handgreep
• Middelste handgreepstang (2)
• Onderste handgreep
• Handgreepknop en bout (6)
• Grasopvangbak
• Inbussleutel
• Papieren teststroken (20)
• Handleiding met registratiekaart

1. Verwijder voorzichtig de handmatige kooimaaier en controleer of alle bovenstaande items zijn meegeleverd.
2. Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden. Als u beschadigde of ontbrekende onderdelen aantreft, breng het apparaat NIET terug naar de winkel. Bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563).
   OPMERKING: Gooi de verzenddoos en het verpakkingsmateriaal niet weg totdat u klaar bent om uw nieuwe handmatige kooimaaier te gebruiken. De verpakking is gemaakt van recyclebare materialen. Voer deze materialen op de juiste manier af in overeenstemming met de lokale voorschriften.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Deze items kunnen worden ingeslikt en vormen verstikkingsgevaar!

Montage

De handgreep monteren

OPMERKING: Draai de knoppen niet volledig vast voordat de montage voltooid is.

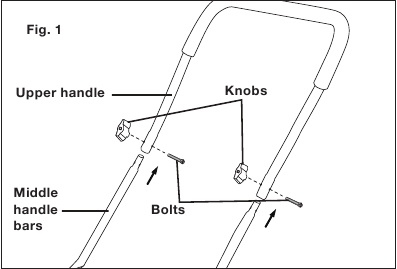

1. Bevestig de twee middelste handgreepstangen aan de bovenste handgreep met behulp van de eerste set meegeleverde knoppen en bouten. Draai de knoppen aan elke kant vast om een stevige bevestiging te garanderen (Fig. 1).

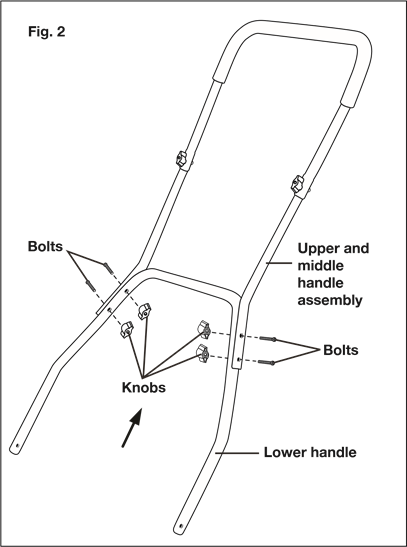

2. Bevestig de bovenste en middelste handgreepconstructie aan de onderste handgreep met behulp van de overige meegeleverde knoppen en bouten. Draai de knoppen aan elke kant vast om een stevige bevestiging te garanderen (Fig. 2).

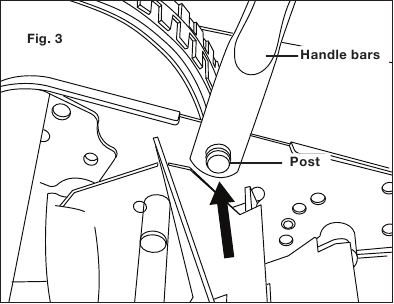

3. Nadat u de handgreep hebt gemonteerd, lijnt u de gaten aan de onderkant van elke handgreeparm uit met de korte pennen die uit de zijplaten van de maaierbasis steken (Fig. 3).

4. Trek beide zijden van de onderste handgreepstangen over de pennen op de maaierbody. Druk de handgreepstangen naar binnen om een stevige bevestiging over de pennen te garanderen.

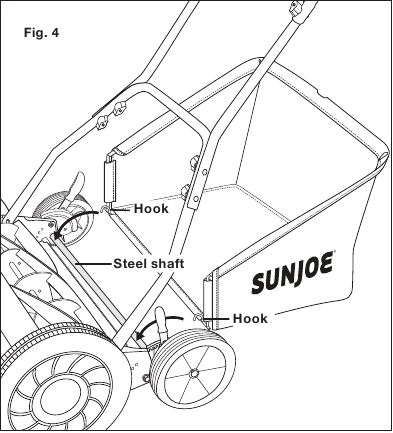

De grasopvangbak monteren

1. Haak de voorgemonteerde grasopvangbak aan de maaierbody door de haken aan beide uiteinden van de stalen as te verbinden (Fig. 4).

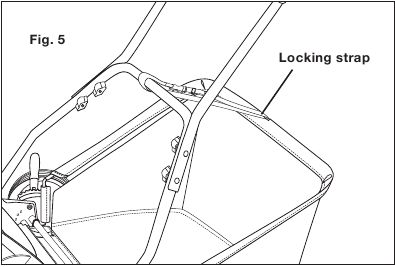

2. Bevestig de vergrendelingsriem op de grasopvangbak aan de middelste stang op de onderste handgreep van de maaier. Pas de riem aan op een geschikte hoogte, zodat de grasopvangbak niet over de grond sleept tijdens het maaien of transporteren van het apparaat (Fig. 5).


OPMERKING: Als u vragen hebt, neem dan contact op met de Snow Joe^® + Sun Joe^® klantenservice op 1-866-SNOWJOE (1-866-766-9563) voor hulp.

Bediening

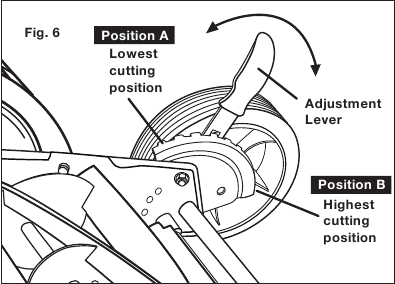

Maaihoogte aanpassen

1. De maaihoogte van de 18" (45,7 cm) kooimaaier kan worden aangepast van 1,4" tot 2,5" (3,6 cm tot 6,4 cm) door de 9-standen hoogteverstelhendels naar de gewenste stand te verplaatsen. De hoogteverstelhendels bevinden zich naast de kleinere wielen.
2. Om de maaier in de laagste maaistand te zetten, trekt u de verstelhendels aan beide zijden één voor één omhoog en zet u ze in stand A (Fig. 6).

3. Om de maaier in de hoogste maaistand te zetten, verplaatst u de verstelhendels aan beide zijden naar stand B (Fig. 6).
   OPMERKING: De twee verstelhendels MOETEN in dezelfde stand (hoogte) staan.
4. Andere maaihoogtes worden bereikt door de verstelhendels te verplaatsen naar de standen tussen de hoogste en laagste stand.

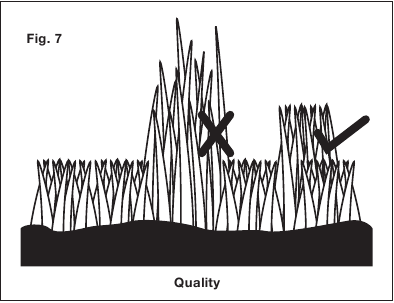

Zorgen voor een zuivere snede

De stalen messen zijn extreem scherp. Om letsel te voorkomen, raak de messen niet aan tijdens het maken van aanpassingen.

OPMERKING: Hoewel de messen zijn vooringesteld voordat ze de fabriek verlaten, wordt aanbevolen om de afstelling vóór het eerste gebruik te controleren.

OPMERKING: Trillingen tijdens het transport kunnen leiden tot een verkeerde uitlijning van de messen, waardoor de messen vaak te los of te strak komen te zitten. Dit resulteert in een ruwe, ongelijkmatige snede, of maakt de maaier moeilijk te duwen (Fig. 7).

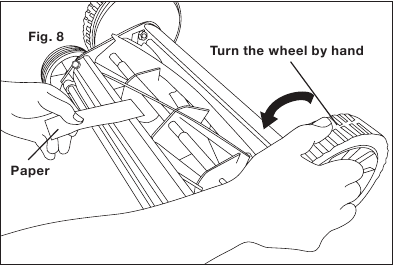

1. Om de juiste mesuitlijning te controleren, plaatst u de maaier op een vlakke ondergrond. Verwijder de handgrepen en de grasopvangbak. Draai de maaierrol ondersteboven om de snijbalk bloot te leggen.
2. Gebruik een van de twintig meegeleverde stukjes papier en steek een van deze stukjes papier tussen de snijbalk en de rolmessen, en draai vervolgens langzaam met de hand aan het wiel (Fig. 8).

3. Alle messen moeten het papier gelijkmatig over de gehele lengte van de snijbalk snijden terwijl de rol soepel wordt gedraaid.
4. Als de maaier het papier met tussenpozen snijdt, moet de juiste kant van de messen worden aangepast om optimale maaiprestaties te bereiken.

De maaier messen afstellen

1. Elk uiteinde van de snijbalk kan afzonderlijk worden afgesteld.
2. Het snijbalkmes, dat zich onder de rol bevindt, kan draaien. De twee afstelbouten aan de achterkant van de maaier bewegen de snijbalk weg van de messen wanneer ze tegen de klok in worden gedraaid, en dichter bij de messen wanneer ze met de klok mee worden gedraaid (Fig. 9).


   Draai de afstelbouten niet te vast, omdat dit de snijbalk kan beschadigen. Beide afstelbouten moeten bij de laatste afstelling stevig vastzitten.

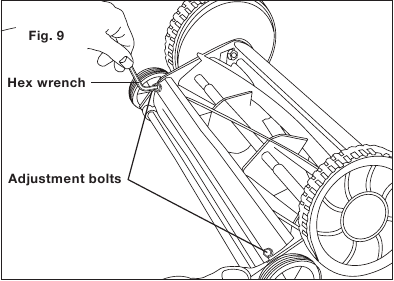

3. Om de messen losser te maken, gebruikt u de meegeleverde inbussleutel en draait u beide afstelbouten in gelijke mate tegen de klok in.
4. Om de messen strakker aan te draaien, draait u beide afstelbouten in gelijke mate met de klok mee.
   OPMERKING: Als u vragen hebt, neem dan contact op met de Snow Joe^® + Sun Joe^® klantenservice op 1-866-SNOWJOE (1-866-766-9563) voor hulp.
5. Zodra de maaier messen correct zijn afgesteld en hun uitlijning is gecontroleerd, kunt u uw kooimaaier gaan gebruiken. Lijn de pijl van de snijpadindicatie uit met het eerder gemaaide pad (Fig. 10).

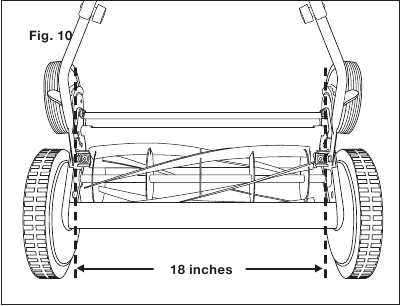

   OPMERKING: De breedte van de daadwerkelijke snede van de kooimaaier wordt hieronder aangegeven. Gebruik de wielen van de maaier niet als referentiepunt voor de grasmaailijn.

Maaitips

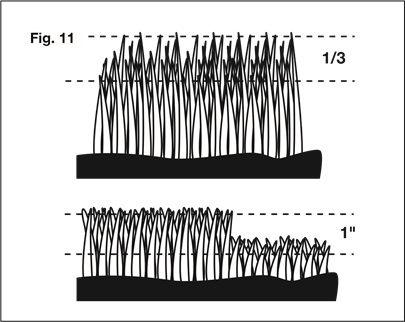

Volg de 1/3-regel

De 1/3-regel is essentieel voor een prettige maaier ervaring en een gezond gazon.

1. U moet uw gazon regelmatig maaien, minstens één keer per week, tijdens het groeiseizoen.
2. Laat u leiden door het observeren van het gazon en zorg ervoor dat u niet meer dan 1/3 van de totale hoogte van de grasmat verwijdert tijdens een maaibeurt en nooit meer dan 1 inch per keer (Fig. 11).

3. Het volgen van deze regel stimuleert de wortelgroei van de grasmat, behoudt de gezondheid en bevordert het natuurlijke vermogen om ongewenst onkruid te verdringen.

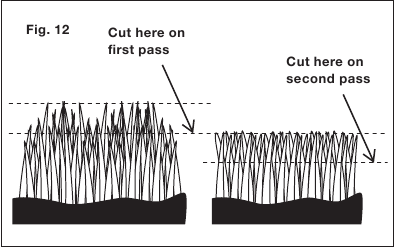

Hoog gras vereist incrementeel maaien

1. Voor extreem hoog gras stelt u de maaihoogte in op de maximale instelling van de maaier voor de eerste doorgang en stelt u deze vervolgens opnieuw in op de gewenste hoogte en maait u een tweede of derde keer (Fig. 12).

2. Het verwijderen van te veel hoogte van de grasmat, vooral in de hitte van de zomer, kan wortelschok veroorzaken en het gazon verzwakken; het verlagen van de hoogte door opeenvolgend maaien gedurende twee of meer dagen kan deze schade voorkomen en de gezondheid van de grasmat behouden.
3. Als het gazon overwoekerd is (tot hoger dan 4 inch), kan het nodig zijn om een bosmaaier te gebruiken om de overtollige grasmat te verwijderen voordat u het maaien op normale hoogtes hervat.

OPMERKING: Bedek het grasoppervlak niet met een dikke laag maaisel. Overweeg om een grasopvangsysteem te gebruiken en een composthoop te beginnen.

Onderhoud

1. Minimaal onderhoud is vereist om een ​​soepele werking van uw grasmaaier te garanderen.
2. Om schade aan de grasmaaier of de snijmessen te voorkomen, dient u het te maaien gebied vrij te houden van vuil.
3. Voor het beste resultaat brengt u regelmatig smeermiddel aan op de snijvlakken, de as van de snijtrommel en de wielen van de grasmaaier.

De snijmessen slijpen

1. Breng een dunne laag schuurpasta aan op de voorkant van de spoelmessen.
2. Stel de snijbalk zo af dat het mes licht maar stevig contact heeft over de volledige breedte van de balk.

   Draai de stelschroeven niet te vast, omdat dit de snijbalk kan beschadigen. Draai beide schroeven vast tijdens de laatste afstelling.
3. Draai de spoelmessen totdat de voorkant van het snijbalkmes is gepolijst.

Verwijder alle slijpmiddelen of vuil van het snijbalkmes, spoelmes, rondsels en palen.

LET OP: Gebruik industriële of klepschuurpasta tussen korrel 100 en 240.

LET OP: Smeer de as en het rondsel met een dun laagje wiellagervet.

Reiniging en opslag

1. Reinig de buitenkant van de machine grondig met een zachte borstel en doek voordat u deze opbergt. Gebruik geen water, oplosmiddelen of poetsmiddelen.
2. Draai de grasmaaier op zijn kant om het mesgebied schoon te maken.

   Steek uw handen niet in of in de buurt van het snijgebied. Als er grasresten in het mesgebied zijn samengeperst, verwijder ze dan met een houten of plastic reinigingswerktuig dat geschikt is voor het reinigen van messen.
3. Bewaar de grasmaaier op een droge plaats. Plaats tijdens de opslag geen andere voorwerpen bovenop de grasmaaier.

Onderhoudstips

Spoelmaaiers zijn relatief onderhoudsarm. Volg de onderstaande instructies voor consistent snijden:

• Houd de snijbalk altijd goed afgesteld. Raadpleeg de handleiding voor verdere instructies.
• Reinig en smeer de snijranden regelmatig met lichte spuitolie.

Spoelmaaiers hebben moeite met het maaien van hoog onkruid, zoals paardenbloemen, en zullen dergelijk onkruid vaak buigen in plaats van maaien. Maai vaak om dit te voorkomen.

Service en ondersteuning

Als uw Sun Joe^® handmatige spoelmaaier met grasvanger service of onderhoud nodig heeft, bel dan het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563).

Model- en serienummers

Wanneer u contact opneemt met het bedrijf of onderdelen nabestelt, moet u het model- en serienummer van uw product opgeven. Deze staan ​​op de sticker die is aangebracht op de behuizing van uw spoelmaaier met grasvanger. Kopieer deze nummers in de onderstaande ruimte.
