Bauer 2028E-B, 58475 - Heavy Duty Portable Electric Pipe Threader Handleiding

BELANGRIJKE VEILIGHEIDSINFORMATIE

WAARSCHUWINGSSYMBOLEN EN DEFINITIES
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke persoonlijke letselrisico's. Neem alle veiligheidsboodschappen die volgen op dit symbool in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	Behandelt praktijken die geen verband houden met persoonlijk letsel.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd.
Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet (met snoer) bediende elektrische gereedschap.

1. 1. Veiligheid van de werkplek
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in de stroombron steekt en/of de batterij aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
   4. Verwijder alle verstelsleutels of -sleutels 4. voordat u het elektrisch gereedschap inschakelt. Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit maakt een betere controle over het elektrisch gereedschap mogelijk in onverwachte situaties.
   6. Kleed u passend. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen terechtkomen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat de vertrouwdheid die u door veelvuldig gebruik van gereedschap hebt opgedaan, u niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onachtzaam handelen kan binnen een fractie van een seconde ernstig letsel veroorzaken.
   9. Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een geschikt normalisatie-instituut. Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.
   10. Vermijd onbedoeld starten. Bereid u voor om te beginnen met werken voordat u het gereedschap inschakelt.
   11. Laat het gereedschap niet onbeheerd achter wanneer het op een stopcontact is aangesloten. Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u weggaat.
   12. Dit product is geen speelgoed. Houd het buiten het bereik van kinderen.
   13. Mensen met pacemakers dienen voor gebruik hun arts(en) te raadplegen. Elektromagnetische velden in de nabijheid van een hartpacemaker kunnen pacemakerinterferentie of pacemakerfalen veroorzaken. Daarnaast moeten mensen met pacemakers:

• Vermijd alleen te werken.
• Niet gebruiken met de "Trigger" (Trekker) vergrendeld.
• Onderhoud en inspecteer op de juiste manier om elektrische schokken te voorkomen.
• Aard het netsnoer op de juiste manier. Een aardlekschakelaar (GFCI) moet ook worden geïmplementeerd - deze voorkomt aanhoudende elektrische schokken.

14. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast.

4. Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Trek de stekker uit het stopcontact en/of verwijder de batterij, indien afneembaar, uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
4. Bewaar inactief elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij schade repareren voor gebruik. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en bediening van het gereedschap in onverwachte situaties.

5. Service

1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
2. Onderhoud de labels en naamplaten op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor vervanging als ze onleesbaar of ontbreken.

6. Veiligheidswaarschuwingen voor draadsnijders

1. Gebruik altijd de ondersteuningsvoorziening die bij het gereedschap wordt geleverd. Verlies van controle tijdens het gebruik kan leiden tot persoonlijk letsel.
2. Houd de mouwen en jassen geknoopt tijdens het gebruik van het gereedschap. Reik niet over het gereedschap of de pijp. Kleding kan vast komen te zitten aan de pijp of het gereedschap, wat kan leiden tot verstrikking.
3. Slechts één persoon mag het werkproces en de bediening van het gereedschap controleren. Extra mensen die bij het proces betrokken zijn, kunnen leiden tot onbedoelde bediening en persoonlijk letsel.
4. Houd de vloeren droog en vrij van gladde materialen zoals olie. Gladde vloeren nodigen uit tot ongelukken.

7. Veiligheid bij trillingen Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om ervoor te zorgen dat medische problemen niet worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, handletsel in het verleden, aandoeningen van het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), zoek dan zo snel mogelijk medisch advies.
2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling als er een keuze is.
5. Las trillingsvrije perioden in tijdens elke werkdag.
6. Houd het gereedschap zo licht mogelijk vast (terwijl u er toch veilig controle over houdt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

Aarding

OM ELEKTRISCHE SCHOK EN DOOD DOOR ONJUISTE AARDINGSDRAADVERBINDING TE VOORKOMEN:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact goed geaard is. Wijzig de stekker van het netsnoer die bij het gereedschap is geleverd niet. Verwijder nooit de aardingspen van de stekker. Gebruik het gereedschap niet als het netsnoer of de stekker beschadigd is. Laat het in geval van schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Gegronde gereedschappen: gereedschappen met stekkers met drie pennen

1. Gereedschappen die zijn gemarkeerd met "Grounding Required" (Aarding vereist) hebben een snoer met drie draden en een aardingsstekker met drie pennen. De stekker moet worden aangesloten op een correct geaard stopcontact. Als het gereedschap elektrisch defect raakt of kapot gaat, biedt aarding een pad met lage weerstand om elektriciteit weg te leiden van de gebruiker, waardoor het risico op een elektrische schok wordt verminderd. (Zie 3-polige stekker en stopcontact.)

2. De aardingspen in de stekker is via de groene draad in het snoer verbonden met het aardingssysteem in het gereedschap. De groene draad in het snoer mag de enige draad zijn die is aangesloten op het aardingssysteem van het gereedschap en mag nooit worden aangesloten op een elektrisch "live" (onder spanning) aansluitpunt. (Zie 3-polige stekker en stopcontact.)
3. Het gereedschap moet worden aangesloten op een geschikt stopcontact, correct geïnstalleerd en geaard in overeenstemming met alle codes en verordeningen. De stekker en het stopcontact moeten er uitzien zoals in de voorgaande afbeelding.
   (Zie 3-polige stekker en stopcontact.)

Dubbel geïsoleerde gereedschappen: gereedschappen met stekkers met twee pennen

1. Gereedschappen die zijn gemarkeerd met "Double Insulated" (Dubbel geïsoleerd) vereisen geen aarding. Ze hebben een speciaal dubbel isolatiesysteem dat voldoet aan de OSHA-vereisten en voldoet aan de toepasselijke normen van Underwriters Laboratories, Inc., de Canadian Standard Association en de National Electrical Code.
2. Dubbel geïsoleerde gereedschappen mogen worden gebruikt in een van de 120 volt-stopcontacten die in de voorgaande afbeelding worden getoond. Stopcontacten voor stekker met 2 pennen (Zie Stopcontacten voor stekker met 2 pennen.)

Verlengsnoeren

1. Gegronde gereedschappen vereisen een verlengsnoer met drie draden. Dubbel geïsoleerde gereedschappen kunnen een verlengsnoer met twee of drie draden gebruiken.
2. Naarmate de afstand tot het voedingsstopcontact groter wordt, moet u een verlengsnoer met een dikkere draad gebruiken. Het gebruik van verlengsnoeren met onvoldoende draaddikte veroorzaakt een ernstige spanningsval, wat resulteert in vermogensverlies en mogelijke schade aan het gereedschap. (Zie tabel A.)
3. Hoe kleiner het meetnummer van de draad, hoe groter de capaciteit van het snoer. Een 14-gauge snoer kan bijvoorbeeld een hogere stroom voeren dan een 16-gauge snoer. (Zie tabel A.)
4. Als u meer dan één verlengsnoer gebruikt om de totale lengte te bepalen, zorg er dan voor dat elk snoer ten minste de vereiste minimale draaddikte heeft. (Zie tabel A.)
5. Als u één verlengsnoer voor meer dan één gereedschap gebruikt, tel dan de ampères op het typeplaatje op en gebruik de som om de vereiste minimale snoerdikte te bepalen. (Zie tabel A.)
6. Als u een verlengsnoer buitenshuis gebruikt, zorg er dan voor dat deze is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat het geschikt is voor gebruik buitenshuis.
7. Zorg ervoor dat het verlengsnoer correct is aangesloten en in goede elektrische staat verkeert. Vervang altijd een beschadigd verlengsnoer of laat het repareren door een gekwalificeerde elektricien voordat u het gebruikt.
8. Bescherm de verlengsnoeren tegen scherpe voorwerpen, overmatige hitte en vochtige of natte ruimtes.

Symbologie

	Dubbel geïsoleerd
V	Volt
~	Wisselstroom
A	Ampère
n0 xxxx/min.	Nullasttoerental (RPM)
	WAARSCHUWING-markering betreffende risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	WAARSCHUWING-markering betreffende brandgevaar. Bedek de ventilatiekanalen niet. Houd ontvlambare voorwerpen uit de buurt.
	WAARSCHUWING-markering betreffende risico op elektrische schok. Sluit het netsnoer correct aan op het juiste stopcontact.

Specificaties

Installatie - Voor gebruik

Lees het VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE-gedeelte aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Opmerking: Raadpleeg Onderdelenlijst en diagram voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld.

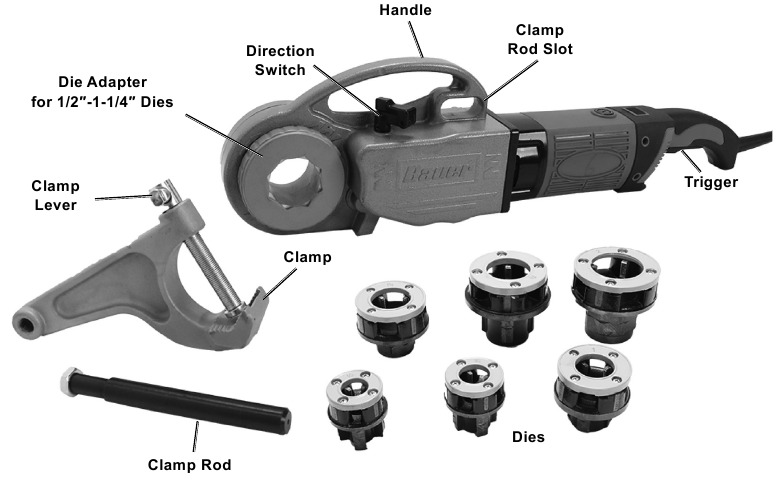

Functies

Bedieningsinstructies

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkopjes daarin, voordat u dit product installeert of gebruikt.

Gereedschap instellen

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN: Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en trek de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

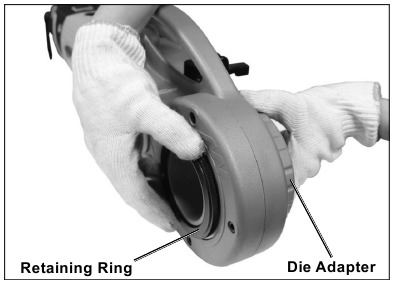

1. Als een matrijs van 1/2' tot 1-1/4' nodig is, installeer dan de matrijsadapter.

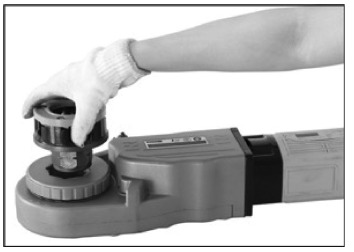

2. Plaats de matrijsadapter aan de juiste kant van de pijpsnijder.
3. Installeer de borgring op de matrijsadapter.


5. Plaats de matrijs in de matrijsadapter van de pijpsnijder. Zorg ervoor dat de matrijs goed vastzit voordat u verdergaat.

6. Als matrijzen van 1-1/2' of 2' nodig zijn, verwijder dan de matrijsadapter en plaats de matrijs in de pijpsnijder.

Opmerking: Matrijzen kunnen vanaf beide zijden van de pijpsnijder worden geplaatst, samen met de matrijsadapter, met inachtneming van de klem en de draairichting.

Opmerking: Matrijzen worden op hun plaats gehouden met een borgveer, dus het verwijderen van een correct geplaatste matrijs kan licht tikken met een houten hamer (apart verkrijgbaar) vereisen.

7. Vul de oliekan (meegeleverd) met draadsnijolie (niet meegeleverd). Houd deze in de buurt tijdens het draadsnijden.

Werkstuk en werkgebied instellen

1. Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag geen toegang bieden voor kinderen of huisdieren om afleiding en letsel te voorkomen.
2. Leid het netsnoer langs een veilige route om het werkgebied te bereiken zonder struikelgevaar te creëren of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet het werkgebied bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.
3. Er mogen geen objecten, zoals nutsleidingen, in de buurt zijn die een gevaar vormen tijdens het werken.
4. Klem de pijp stevig vast in een juiste pijpklem (apart verkrijgbaar) om te voorkomen dat deze tijdens het draadsnijden beweegt.

5. Gebruik de klemconstructie om de pijp vast te zetten en te ondersteunen tijdens het draadsnijden. Schroef de klemstang in de klem. Zorg ervoor dat de pijp is vastgemaakt aan de klemconstructie en wordt ondersteund tijdens het draadsnijden.

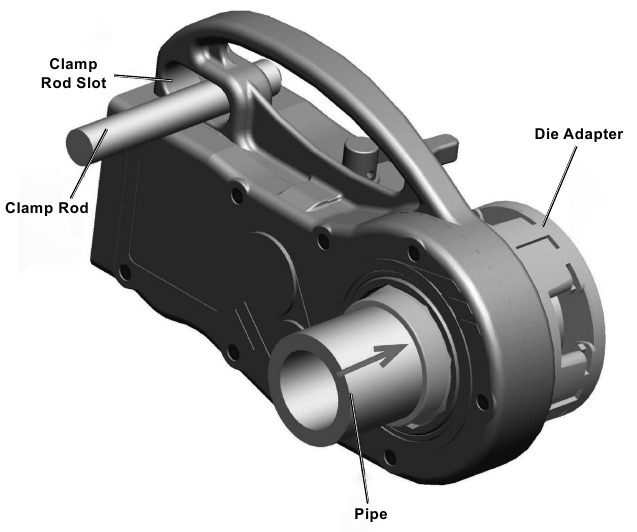

6. Installeer de klemstang in de klemstangsleuf. Zorg ervoor dat de klemhendel gemakkelijk van bovenaf kan worden versteld. Zorg ervoor dat de pijp voldoende ruimte heeft om verder te gaan.

Opmerking: Het te snijden uiteinde van de pijp moet schoon en afgeschuind zijn.

7. Steek de pijp in het tandloze uiteinde van de matrijs. Zorg ervoor dat de binnendiameter van de matrijs overeenkomt met de buitendiameter van de pijp.

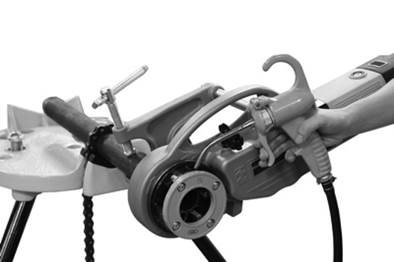

Algemene bedieningsinstructies

1. Zorg ervoor dat het uiteinde van de pijp en de schroefdraad van de matrijs te allen tijde voldoende geolied zijn. (Olie apart verkrijgbaar.) Anders wordt de levensduur van de matrijsbladen verkort en wordt de schroefdraad ruw.

2. De richtingsschakelaar bepaalt de richting van het draadsnijden. Klap de afdekking van de draairichtingsschakelaar open. Draai de richtingsschakelaar terug naar de trekkerhendel voor een rechtsom rotatie.
3. Zorg ervoor dat de trekker in de uit-stand staat en steek vervolgens de stekker van het gereedschap in het stopcontact.
4. Terwijl u de handgreep vasthoudt, drukt u de trekker in en knijpt u in de handgreep.

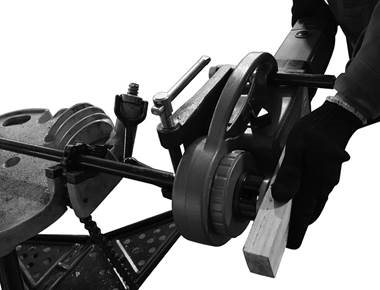

5. Als de matrijs de pijp niet grijpt, gebruik dan een blok afvalhout (niet meegeleverd) dat groter is dan de matrijs om lichte druk uit te oefenen op het uiteinde van de matrijs totdat deze de pijp grijpt.

6. Vanaf dit punt wordt de matrijs automatisch over de pijp getrokken en wordt een standaard conische schroefdraad gesneden.
7. Om een goede, schone standaard conische schroefdraad te garanderen, stopt u de pijpsnijder om de paar slagen, keert u om, oliet u de pijp en snijdt u de schroefdraad opnieuw.
8. Stop met draadsnijden wanneer het uiteinde van de matrijs gelijk ligt met het uiteinde van de pijp. Op dit punt is de juiste schroefdraadlengte bereikt om de juiste verbinding te produceren. Door verder te gaan dan dit punt zou een rechte of doorlopende schroefdraad ontstaan.
9. Om het draadsnijden te beëindigen:
   1. Laat de trekker los. Laat de pijpsnijder volledig tot stilstand komen.
   2. Keer de richtingsschakelaar om.
   3. Knijp in de trekker om de pijpsnijder in te schakelen. Laat de matrijs het pad van de schroefdraad omkeren totdat deze de pijp volledig heeft uitgeworpen.
   4. Laat de trekker los. Vermijd beschadiging van de nieuw gesneden schroefdraad bij het verwijderen van de pijp uit de pijpsnijder.
      Vers gesneden schroefdraad kan heet zijn en scherpe randen of scherpe metaalspanen hebben die nog vastzitten. Maak de pijp schoon en laat deze afkoelen voor gebruik.
10.
    Maak eventuele olievlekken op de grond schoon. Maak aan het einde van elke klus de pijpsnijder schoon en berg deze op op een schone, droge, veilige plaats buiten bereik van kinderen en onbevoegden.
11. Om ongelukken te voorkomen, schakelt u het gereedschap uit en trekt u de stekker eruit na gebruik. Maak het gereedschap schoon en berg het binnenshuis op buiten bereik van kinderen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en trek de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN HET GEREEDSCHAP TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal lawaai of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. VOOR ELK GEBRUIK, inspecteer de algemene staat van het gereedschap. Controleer op:
   • losse hardware,
   • verkeerde uitlijning of vastlopen van bewegende delen,
   • beschadigd snoer/elektrische bedrading,
   • gebarsten of gebroken onderdelen, en
   • elke andere toestand die de veilige werking kan beïnvloeden.

2. NA GEBRUIK, veeg de buitenkant van het gereedschap af met een schone doek.
3.
   OM ERNSTIG LETSEL TE VOORKOMEN: als de stekker of het netsnoer van dit elektrische gereedschap beschadigd is, mag deze alleen worden vervangen door een gekwalificeerde servicetechnicus.

De matrijsbladen vervangen

1. Versleten matrijsbladen kunnen leiden tot een slechte schroefdraadkwaliteit. Controleer bij het vervangen van de matrijsbladen of de maat van de nieuwe matrijsbladen overeenkomt met de maat van de matrijs (1/2', 3/4', 1', 1-1/4', 1-1/2' en 2'). Om de matrijsbladen te vervangen:
   1. Verwijder de vier schroeven op de matrijs.
   2. Verwijder de ring van de matrijs.

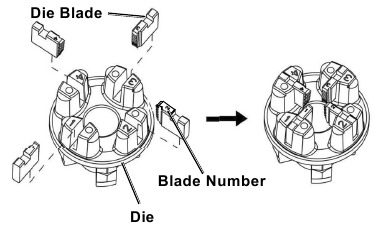

   3. Verwijder alle vier de matrijsbladen.
   4. Plaats vier nieuwe matrijsbladen in de matrijs.
      OPMERKING: Zorg er bij het plaatsen van de matrijsbladen voor dat de snijranden van de matrijsbladen naar binnen wijzen en dat het nummer op elk matrijsblad zich bovenaan en in de juiste volgorde bevindt.

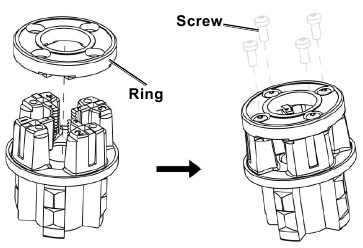

5. Zodra de matrijsbladen correct zijn geplaatst, plaatst u de ring en de vier schroeven terug.


Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet	Snoer niet aangesloten. Geen stroom in het stopcontact. Thermische resetonderbreker van het gereedschap geactiveerd (indien aanwezig). Interne schade of slijtage. (Koolborstels of trekker, bijvoorbeeld.)	Controleer of het snoer is aangesloten. Controleer de stroom in het stopcontact. Als het stopcontact geen stroom heeft, schakel dan het gereedschap uit en controleer de stroomonderbreker. Als de stroomonderbreker is geactiveerd, zorg er dan voor dat het circuit de juiste capaciteit heeft voor het gereedschap en dat het circuit geen andere belastingen heeft. Schakel het gereedschap uit en laat het afkoelen. Druk op de resetknop op het gereedschap. Laat het gereedschap door een technicus repareren.
Gereedschap werkt langzaam	Gereedschap wordt geforceerd om te snel te werken. Verlengkabel te lang of kabeldiameter te klein.	Laat het gereedschap in zijn eigen tempo werken. Elimineer het gebruik van een verlengkabel. Als een verlengkabel nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Verlengkabels in het gedeelte Aarding.
Prestaties nemen af ​​na verloop van tijd	Koolborstels versleten of beschadigd.	Laat gekwalificeerde technicus de borstels vervangen.
Overmatig lawaai of geratel	Interne schade of slijtage. (Koolborstels of lagers, bijvoorbeeld.)	Laat het gereedschap door een technicus repareren.
Oververhitting	Gereedschap wordt geforceerd om te snel te werken. Geblokkeerde ventilatieopeningen van de motorbehuizing. Motor wordt belast door een lange of kleine diameter verlengkabel.	Laat het gereedschap in zijn eigen tempo werken. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingstoestel tijdens het uitblazen van stof uit de motor met behulp van perslucht. Elimineer het gebruik van een verlengkabel. Als een verlengkabel nodig is, gebruik er dan een met de juiste diameter voor zijn lengte en belasting. Zie Verlengkabels in het gedeelte Aarding.
Pijp past niet in matrijs	Matrijs is ongeschikt voor de pijpgrootte. Pijp ingebracht vanaf de verkeerde kant. Pijp niet afgeschuind.	Kies een matrijs die geschikt is voor de pijp. Plaats de pijp vanaf de juiste kant. Zie Werkstuk- en werkgebied instellen. Zorg ervoor dat het te snijden uiteinde van de pijp is afgeschuind.
Pijp draait	Klem staat ondersteboven voor de draairichting.	Verplaats de klemstang naar de andere kant van de klem. Draai de klem ondersteboven en klem hem opnieuw aan de pijp. Zie Werkstuk- en gebied instellen.
Matrijzen breken	Matrijsbladen onvoldoende gesmeerd. Matrijsbladen in de verkeerde volgorde of achterstevoren geïnstalleerd.	Smeer de matrijsbladen voldoende. Zie het gedeelte Algemene bedieningsinstructies. Zorg ervoor dat de snijranden van de bladen naar binnen wijzen en dat het nummer op elk matrijsblad bovenaan staat en in volgorde is. Zie het gedeelte De matrijsbladen vervangen.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voor onderhoud.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Bel voor technische vragen 1-888-866-5797.
