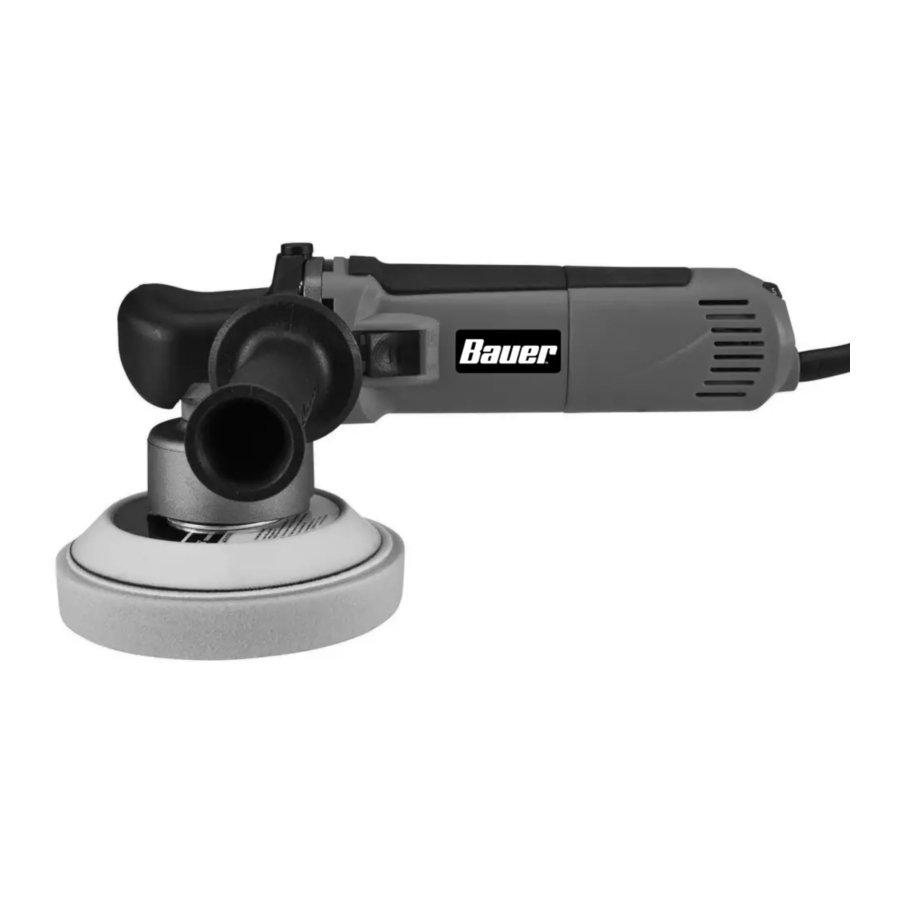

Bauer 1814E-B, 64528 - 6 in. Polisher/Sander Handleiding

Introductie

Bewaar deze handleiding (Save This Manual)
Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen, montage, bediening, inspectie, onderhoud en reinigingsprocedures. Schrijf het serienummer van het product achter in de handleiding in de buurt van het montageschema (of maand en jaar van aankoop als het product geen nummer heeft). Bewaar deze handleiding en het aankoopbewijs op een veilige en droge plaats voor toekomstig gebruik.

Controleer bij het uitpakken of het product intact en onbeschadigd is. Als er onderdelen ontbreken of kapot zijn, bel dan zo snel mogelijk 1-888-866-5797.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.
BEWAAR DEZE HANDLEIDING.

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP VOORZICHTIG	Houdt zich bezig met praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term 'elektrisch gereedschap' in de waarschuwingen verwijst naar uw elektrisch gereedschap dat op het elektriciteitsnet werkt (met snoer).

Veiligheid van het werkgebied

1. Houd het werkgebied schoon en goed verlicht.
   Rommelige of donkere ruimtes nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof.
   Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.
   Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap.
   Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken zoals buizen, radiatoren, fornuizen en koelkasten.
   Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden.
   Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen.
   Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis.
   Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding.
   Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen.
   Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik veiligheidsuitrusting. Draag altijd een oog bescherming.
   Veiligheidsuitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt.
   Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet.
   Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.
   Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.
   Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt.
   Het gebruik van deze apparaten kan stofgerelateerde gevaren verminderen.
8. Gebruik alleen veiligheidsuitrusting die is goedgekeurd door een daartoe bevoegde instantie.
   Niet-goedgekeurde veiligheidsuitrusting biedt mogelijk geen adequate bescherming. Oogbescherming moet ANSI-goedgekeurd zijn en adembescherming moet NIOSH-goedgekeurd zijn voor de specifieke gevaren in het werkgebied.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing.
   Het juiste elektrische gereedschap zal het werk beter en veiliger uitvoeren met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit kan zetten.
   Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt.
   Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrisch gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen.
   Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt.
   Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon.
   Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
7. Gebruik het elektrisch gereedschap, accessoires en hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden.
   Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.

Onderhoud

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt.
Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen die gebruikelijk zijn bij schuur- of polijstwerkzaamheden

1. Dit elektrische gereedschap is bedoeld om te functioneren als een schuurmachine of polijstmachine. Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
2. Werkzaamheden zoals slijpen, draadborstelen of doorslijpen worden niet aanbevolen met dit elektrische gereedschap. Werkzaamheden waarvoor het elektrische gereedschap niet is ontworpen, kunnen een gevaar vormen en persoonlijk letsel veroorzaken.
3. Gebruik geen accessoires die niet specifiek zijn ontworpen en aanbevolen door de fabrikant van het gereedschap. Alleen omdat het accessoire op uw elektrische gereedschap kan worden bevestigd, is een veilige werking niet verzekerd.
4. Het nominale toerental van het accessoire moet minstens gelijk zijn aan het maximale toerental dat op het elektrische gereedschap is aangegeven. Accessoires die sneller draaien dan hun NOMINALE SNELHEID kunnen breken en uit elkaar vliegen.
5. De buitendiameter en de dikte van uw accessoire moeten binnen de capaciteitswaarde van uw elektrische gereedschap liggen. Verkeerd bemeten accessoires kunnen niet voldoende worden afgeschermd of gecontroleerd.
6. De asmaat van wielen, flenzen, steunschijven of andere accessoires moet goed passen op de spil van het elektrische gereedschap. Accessoires met asgaten die niet overeenkomen met de montagehardware van het elektrische gereedschap, zullen ongelijkmatig lopen, overmatig trillen en kunnen leiden tot verlies van controle.
7. Gebruik geen beschadigd accessoire. Inspecteer vóór elk gebruik het accessoire, zoals schuurschijven op chips en scheuren, steunschijf op scheuren, scheuren of overmatige slijtage, draadborstel op losse of gebarsten draden. Als het elektrische gereedschap of accessoire valt, inspecteer het dan op schade of installeer een onbeschadigd accessoire. Na het inspecteren en installeren van een accessoire, positioneert u uzelf en omstanders uit de buurt van het vlak van het roterende accessoire en laat u het elektrische gereedschap gedurende één minuut op maximaal onbelast toerental draaien. Beschadigde accessoires zullen normaal gesproken tijdens deze testtijd uit elkaar breken.
8. Draag persoonlijke beschermingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatsscherm, veiligheidsbril of veiligheidsbril. Draag, indien van toepassing, een stofmasker, gehoorbeschermers, handschoenen en een werkplaatsschort dat kleine schuur- of werkstukfragmenten kan stoppen. De oogbescherming moet in staat zijn om rondvliegend vuil te stoppen dat wordt gegenereerd door verschillende bewerkingen. De oogbescherming moet in staat zijn om rondvliegend vuil te stoppen dat wordt gegenereerd door verschillende bewerkingen. Het stofmasker of ademhalingsapparaat moet in staat zijn om deeltjes die door uw bewerking worden gegenereerd, uit te filteren. Langdurige blootstelling aan lawaai van hoge intensiteit kan gehoorverlies veroorzaken.
9. Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of van een gebroken accessoire kunnen wegvliegen en letsel veroorzaken buiten het onmiddellijke werkgebied.
10. Houd het elektrische gereedschap alleen vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het accessoire in contact kan komen met verborgen bedrading of het eigen snoer. Een accessoire dat in contact komt met een 'stroomvoerende' draad kan blootliggende metalen delen van het elektrische gereedschap 'stroomvoerend' maken en de bediener een schok geven.
11. Houd het snoer uit de buurt van het draaiende accessoire. Als u de controle verliest, kan het snoer worden doorgesneden of vast komen te zitten en kan uw hand of arm in het draaiende accessoire worden getrokken.
12. Leg het elektrische gereedschap nooit neer voordat het accessoire volledig tot stilstand is gekomen. Het draaiende accessoire kan het oppervlak grijpen en het elektrische gereedschap uit uw controle trekken.
13. Laat het elektrische gereedschap niet draaien terwijl u het aan uw zij draagt. Per ongeluk contact met het draaiende accessoire kan uw kleding vastgrijpen, waardoor het accessoire in uw lichaam wordt getrokken.
14. Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De ventilator van de motor zuigt stof in de behuizing en overmatige ophoping van metaalpoeder kan elektrische gevaren veroorzaken.
15. Gebruik het elektrische gereedschap niet in de buurt van ontvlambare materialen. Vonken kunnen deze materialen ontsteken.
16. Gebruik geen accessoires waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrocutie of schokken.
17. Onderhoud de etiketten en naamplaten op het gereedschap. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als deze onleesbaar zijn of ontbreken.
18. Vermijd onbedoeld starten. Bereid u voor om te beginnen werken voordat u het gereedschap inschakelt.
19. Laat het gereedschap niet onbeheerd achter wanneer het is aangesloten op een stopcontact. Schakel het gereedschap uit en trek de stekker uit het stopcontact voordat u weggaat.
20. Gebruik klemmen (niet inbegrepen) of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam vasthouden is onstabiel en kan leiden tot verlies van controle en persoonlijk letsel.
21. Dit product is geen speelgoed. Houd het buiten bereik van kinderen.
22. Mensen met pacemakers moeten voor gebruik hun arts(en) raadplegen. Elektromagnetische velden in de nabijheid van een hartpacemaker kunnen storingen of uitval van de pacemaker veroorzaken. Daarnaast moeten mensen met pacemakers:
    • Vermijd alleen werken.
    • Niet gebruiken met de aan/uit-schakelaar vergrendeld.
    • Goed onderhouden en inspecteren om elektrische schokken te voorkomen.
    • Aardedraad correct aarden. Een aardlekschakelaar (GFCI) moet ook worden geïmplementeerd - deze voorkomt aanhoudende elektrische schokken.
23. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De bediener moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de bediener moeten worden toegepast.

Terugslag en gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een bekneld of vastgelopen draaiend wiel, steunschijf, borstel of ander accessoire. Beknelling of vastlopen veroorzaakt een snelle stilstand van het draaiende accessoire, wat er op zijn beurt toe leidt dat het ongecontroleerde elektrische gereedschap wordt geforceerd in de richting tegengesteld aan de rotatie van het accessoire op het punt van de binding.

Als bijvoorbeeld een schuurschijf wordt vastgegrepen of bekneld door het werkstuk, kan de rand van de schijf die het knelpunt binnengaat, in het oppervlak van het materiaal graven, waardoor de schijf eruit klimt of terugslaat. De schijf kan naar de bediener toe of van de bediener af springen, afhankelijk van de richting van de beweging van de schijf op het punt van beknelling. Schuurschijven kunnen onder deze omstandigheden ook breken.

Terugslag is het gevolg van misbruik van het elektrische gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven.

1. Houd het elektrische gereedschap stevig vast en positioneer uw lichaam en arm zodanig dat u de terugslagkrachten kunt weerstaan. Gebruik altijd de zijhandgreep, indien aanwezig, voor maximale controle over terugslag of koppelreactie tijdens het opstarten.
   De bediener kan koppelreacties of terugslagkrachten beheersen als de juiste voorzorgsmaatregelen worden genomen.
2. Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
3. Plaats uw lichaam niet in het gebied waar het elektrische gereedschap zal bewegen als er terugslag optreedt.
   Terugslag zal het gereedschap voortstuwen in de richting tegengesteld aan de beweging van het wiel op het punt van vastlopen.
4. Wees extra voorzichtig bij het werken in hoeken, scherpe randen enz. Vermijd stuiteren en vasthaken van het accessoire.
   Hoeken, scherpe randen of stuiteren hebben de neiging om het draaiende accessoire vast te grijpen en verlies van controle of terugslag te veroorzaken.
5. Bevestig geen zaagketting-houtsnijblad of getand zaagblad.
   Dergelijke bladen veroorzaken frequente terugslag en verlies van controle.

Veiligheidswaarschuwingen specifiek voor schuurwerkzaamheden

Gebruik geen te grote schuurschijven. Volg de aanbevelingen van de fabrikant bij het selecteren van schuurpapier. Groter schuurpapier dat buiten de schuurpad uitsteekt, vormt een gevaar voor snijwonden en kan leiden tot haken, scheuren van de schijf of terugslag.

Veiligheidswaarschuwingen specifiek voor polijstwerkzaamheden

Laat geen losse delen van de polijstkap of de bevestigingskoorden vrij ronddraaien. Stop losse bevestigingskoorden weg of knip ze af.
Losse en draaiende bevestigingskoorden kunnen uw vingers verstrikt raken of aan het werkstuk blijven haken.

Trillingsveiligheid

Dit gereedschap trilt tijdens gebruik. Herhaalde of langdurige blootstelling aan trillingen kan tijdelijk of permanent lichamelijk letsel veroorzaken, met name aan de handen, armen en schouders. Om het risico op trillingsgerelateerd letsel te verminderen:

1. Iedereen die regelmatig of gedurende langere tijd trillend gereedschap gebruikt, moet eerst door een arts worden onderzocht en vervolgens regelmatig medisch worden gecontroleerd om er zeker van te zijn dat medische problemen niet worden veroorzaakt of verergerd door het gebruik. Zwangere vrouwen of mensen met een verminderde bloedcirculatie naar de hand, eerdere handblessures, aandoeningen aan het zenuwstelsel, diabetes of de ziekte van Raynaud mogen dit gereedschap niet gebruiken. Als u medische of fysieke symptomen ervaart die verband houden met trillingen (zoals tintelingen, gevoelloosheid en witte of blauwe vingers), raadpleeg dan zo snel mogelijk een arts.
2. Rook niet tijdens gebruik. Nicotine vermindert de bloedtoevoer naar de handen en vingers, waardoor het risico op trillingsgerelateerd letsel toeneemt.
3. Draag geschikte handschoenen om de trillingseffecten op de gebruiker te verminderen.
4. Gebruik gereedschap met de laagste trilling wanneer er een keuze is tussen verschillende processen.
5. Las elke dag van het werk trillingsvrije perioden in.
6. Houd het gereedschap zo licht mogelijk vast (terwijl u er toch veilig controle over houdt). Laat het gereedschap het werk doen.
7. Om trillingen te verminderen, onderhoudt u het gereedschap zoals uitgelegd in deze handleiding. Als er abnormale trillingen optreden, stop dan onmiddellijk met het gebruik.

BEWAAR DEZE INSTRUCTIES.

Aarding

OM ELEKTRISCHE SCHOK EN DODELIJK LETSEL DOOR EEN ONJUISTE AARDINGSDRAAD AANSLUITING TE VOORKOMEN:
Raadpleeg een gekwalificeerde elektricien als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker van het netsnoer die bij het gereedschap wordt geleverd niet. Verwijder nooit de aardingspen van de stekker. Gebruik het gereedschap niet als het netsnoer of de stekker beschadigd is. Laat het gereedschap bij schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Gegronde gereedschappen: Gereedschappen met stekkers met drie pinnen

Stekker en stopcontact met 3 pinnen

1. Gereedschappen gemarkeerd met "Aarding vereist" hebben een snoer met drie draden en een geaarde stekker met drie pinnen. De stekker moet worden aangesloten op een correct geaard stopcontact. Als het gereedschap een elektrische storing vertoont of kapot gaat, biedt aarding een pad met lage weerstand om elektriciteit weg te voeren van de gebruiker, waardoor het risico op elektrische schokken wordt verminderd. (Zie Stekker en stopcontact met 3 pinnen.)
2. De aardingspen in de stekker is verbonden via de groene draad in het snoer met het aardingssysteem in het gereedschap. De groene draad in het snoer mag alleen worden aangesloten op het aardingssysteem van het gereedschap en mag nooit worden aangesloten op een elektrisch "onder spanning staande" aansluiting. (Zie Stekker en stopcontact met 3 pinnen.)
3. Het gereedschap moet in een geschikt stopcontact worden gestoken, correct geïnstalleerd en geaard in overeenstemming met alle voorschriften en verordeningen. De stekker en het stopcontact moeten eruitzien zoals in de voorgaande afbeelding. (Zie Stekker en stopcontact met 3 pinnen.)

Dubbel geïsoleerde gereedschappen: Gereedschappen met stekkers met twee pinnen

Stopcontacten voor stekker met 2 pinnen

1. Gereedschappen gemarkeerd met "Dubbel geïsoleerd" vereisen geen aarding. Ze hebben een speciaal dubbel isolatiesysteem dat voldoet aan de OSHA-vereisten en voldoet aan de toepasselijke normen van Underwriters Laboratories, Inc., de Canadian Standard Association en de National Electrical Code.
2. Dubbel geïsoleerde gereedschappen kunnen worden gebruikt in een van de 120 volt stopcontacten die in de voorgaande afbeelding worden getoond. (Zie Stopcontacten voor stekker met 2 pinnen.)

Verlengsnoeren

1. Gegronde gereedschappen vereisen een verlengsnoer met drie draden. Dubbel geïsoleerde gereedschappen kunnen een verlengsnoer met twee of drie draden gebruiken.
2. Naarmate de afstand tot het voedingsstopcontact toeneemt, moet u een verlengsnoer met een dikkere draad gebruiken. Het gebruik van verlengsnoeren met onvoldoende draaddikte veroorzaakt een ernstige spanningsval, wat resulteert in verlies van vermogen en mogelijke schade aan het gereedschap. (Zie Tabel A.)
3. Hoe kleiner het draadnummer, hoe groter de capaciteit van het snoer. Een 14-gauge snoer kan bijvoorbeeld een hogere stroom voeren dan een 16-gauge snoer. (Zie Tabel A.)

   TABEL A: AANBEVOLEN MINIMALE DRAAD DIKTE VOOR VERLENGSNOEREN* (120/240 VOLT)
   TYPEPLAAT AMPÈRE (bij volle belasting)	LENGTE VERLENGSNOER
   	25´	50´	75´	100´	150´
   0 – 2.0	18	18	18	18	16
   2.1 – 3.4	18	18	18	16	14
   3.5 – 5.0	18	18	16	14	12
   5.1 – 7.0	18	16	14	12	12
   7.1 – 12.0	18	14	12	10	-
   12.1 – 16.0	14	12	10	-	-
   16.1 – 20.0	12	10	-	-	-
   * Gebaseerd op het beperken van de spanningsval tot vijf volt bij 150% van de nominale ampères.

4. Wanneer u meer dan één verlengsnoer gebruikt om de totale lengte te bereiken, zorg er dan voor dat elk snoer ten minste de vereiste minimale draaddikte heeft. (Zie Tabel A.)
5. Als u één verlengsnoer gebruikt voor meer dan één gereedschap, tel dan de ampères van het typeplaatje bij elkaar op en gebruik de som om de vereiste minimale snoerdikte te bepalen. (Zie Tabel A.)
6. Als u een verlengsnoer buitenshuis gebruikt, zorg er dan voor dat het is gemarkeerd met het achtervoegsel "W-A" ("W" in Canada) om aan te geven dat het geschikt is voor gebruik buitenshuis.

Symboliek

	Dubbel geïsoleerd
	Volt wisselstroom
	Ampère
n0 xxxx/min.	Onbelast toerental (RPM)
	markering betreffende Risico op oogletsel. Draag een ANSI-goedgekeurde veiligheidsbril met zijbescherming.
	Lees de handleiding voor installatie en/of gebruik.
	markering betreffende Brandgevaar. Bedek de ventilatiekanalen niet. Houd brandbare voorwerpen uit de buurt.
	markering betreffende Risico op elektrische schok. Sluit het netsnoer correct aan op het juiste stopcontact.

Specificaties

Installatie - Voor gebruik:

Lees de GEHELE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL DOOR ACCIDENTEEL GEBRUIK TE VOORKOMEN:
Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en trek de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

Opmerking: Raadpleeg het montageschema aan het einde van deze handleiding voor meer informatie over de onderdelen die op de volgende pagina's worden vermeld.

MONTAGE

De zijhandgreep installeren

OM ERNSTIG LETSEL TE VOORKOMEN:
Gebruik dit gereedschap niet met slechts één hand of zonder de zijhandgreep correct te hebben geïnstalleerd.

1. De zijhandgreep kan worden geïnstalleerd in een van de twee posities, aan weerszijden van het tandwielhuis.
2. Schroef het schroefdraadeinde van de zijhandgreep in de geselecteerde positie. Draai stevig vast voordat u begint met werken.

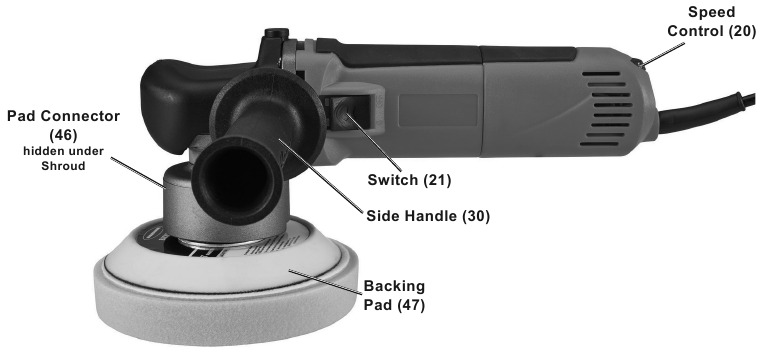

Functies

Bedieningsinstructies

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

Gereedschap installeren

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en haal de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

Een accessoire met schroefdraad installeren

1. Het accessoire MOET:
   • geschikt zijn voor ten minste 6.400 OPM.
   • niet groter zijn dan 6' (150 mm) in diameter.
   • voorzien zijn van een schroefdraadopening van 5/16' - 24 UNF.
   • onbeschadigd zijn.
   • een schuurschijf, polijstbonnet of schuimpad (apart verkrijgbaar) en steunpad.
2. Gebruik de meegeleverde sleutel om te voorkomen dat de Spindel draait.
3. Draai het schijfaccessoire stevig op de Spindel.
4. Verwijder de sleutel voor gebruik.

Werkstuk- en werkgebied instellen

1. Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag geen toegang bieden aan kinderen of huisdieren om afleiding en letsel te voorkomen.
2. Leid het netsnoer langs een veilige route om het werkgebied te bereiken zonder een struikelgevaar te creëren of het netsnoer bloot te stellen aan mogelijke schade. Het netsnoer moet het werkgebied bereiken met voldoende extra lengte om vrije beweging tijdens het werken mogelijk te maken.
3. Zet losse werkstukken vast met behulp van een bankschroef of klemmen (niet inbegrepen) om beweging tijdens het werken te voorkomen.
4. Er mogen zich geen gevaarlijke objecten in de buurt bevinden, zoals elektriciteitsleidingen of vreemde voorwerpen, die een gevaar vormen tijdens het werken.
5. U moet persoonlijke veiligheidsuitrusting gebruiken, waaronder, maar niet beperkt tot, ANSI-goedgekeurde oog- en gehoorbescherming, evenals heavy-duty werkhandschoenen.

Polijstinstructies

OM ERNSTIG LETSEL TE VOORKOMEN: Houd het gereedschap stevig met beide handen vast.

1. Was het werkoppervlak grondig en zorg ervoor dat het vrij is van stof, vuil, olie, vet, enz.
2. Plaats een schone Schuimpad (apart verkrijgbaar) stevig op de Steunpad.

   Breng ongeveer twee eetlepels wax (niet inbegrepen) gelijkmatig aan op de schone Schuimpad.

   LET OP: Breng de wax niet rechtstreeks aan op het oppervlak van het voertuig. De benodigde hoeveelheid wax is afhankelijk van de grootte van het voertuig dat wordt gewaxt.
   LET OP: Gebruik alleen lagere snelheden voor het polijsten. Anders kan er schade ontstaan aan de te polijsten lak. Harbor Freight Tools is niet verantwoordelijk voor schade aan de lak van het voertuig als gevolg van onjuist gebruik van dit gereedschap.
3. Zorg ervoor dat de Schakelaar in de uit-stand staat en steek vervolgens de stekker van het gereedschap in het stopcontact.

   Om elektrische schokken te voorkomen, dient u elektrische verbindingen van de grond te houden.

   Start en stop het gereedschap alleen terwijl het stevig tegen het oppervlak van het voertuig wordt gehouden. Als u dit niet doet, kan dit ertoe leiden dat de Schuimpad of het Polijstbonnet van de Polijstpad wordt geslingerd.
4. Om te starten, plaatst u de unit op het te polijsten gebied, houdt u het gereedschap stevig met beide handen vast en drukt u op de Trigger (activering). Laat de Trigger (activering) los om te stoppen.
5. Oefen geen druk uit op het gereedschap tijdens het gebruik. De Schuimpad moet LICHT contact maken met het polijstoppervlak.
   LET OP: Om schade aan de schuimpad, het polijstbonnet en de lak van het voertuig te voorkomen: Breng de pad/het bonnet alleen plat tegen het oppervlak aan, zie hieronder.

   Figuur A: Polijsthoek
6. Begin met het gereedschap om wax op het voertuig aan te brengen. Breng de wax aan op alle platte oppervlakken met brede, veegbewegingen in een kruislings patroon. Breng de wax gelijkmatig aan over het oppervlak van het voertuig.
7. Voeg indien nodig extra wax toe aan de Polijstpad. Om extra wax toe te voegen:
   1. Stop het gereedschap en laat het gereedschap volledig tot stilstand komen.
   2. Voeg een kleine hoeveelheid wax gelijkmatig toe over het padoppervlak.
   3. Vermijd het gebruik van te veel wax. Verminder de hoeveelheid wax voor extra toepassingen van wax op de Schuimpad. De Schuimpad zal niet zoveel wax absorberen bij volgende toepassingen.
   4. Hervat de werking.
      Opmerking: De meest voorkomende fout bij het waxen/polijsten van een voertuig is het aanbrengen van te veel wax. Als de Schuimpad verzadigd raakt met wax, zal het aanbrengen van wax moeilijker zijn en langer duren. Het aanbrengen van te veel wax kan ook de levensduur van de Schuimpad verkorten. Als de Schuimpad tijdens het gebruik voortdurend van de Steunpad komt, is er mogelijk te veel wax aangebracht.
8. Nadat de wax op het oppervlak van het voertuig is aangebracht, schakelt u het gereedschap uit. Koppel het Netsnoer los van het verlengsnoer.
9. Verwijder de Schuimpad van de Steunpad en breng met uw hand en de Schuimpad wax aan op moeilijk bereikbare plaatsen van het voertuig, zoals rondom lichten, deurgrepen, onder bumpers, enz.
10. Geef de wax voldoende tijd om te drogen.
11.
    Vervang de Schuimpad en plaats een schone Polijstbonnet (apart verkrijgbaar) stevig op de Schuimpad.
    Trek stevig aan het touwtje om de Polijstbonnet vast te zetten. Zet het touwtje vast en houd het uit de weg door er een paar knopen in te leggen.

    Start en stop het gereedschap alleen terwijl het stevig tegen het oppervlak van het voertuig wordt gehouden. Als u dit niet doet, kan dit ertoe leiden dat de Bonnet van de Steunpad wordt geslingerd.
12. Start het gereedschap en begin met het wegpoetsen van de gedroogde wax.
13. Wanneer er zoveel mogelijk wax met het gereedschap is verwijderd, schakelt u het gereedschap uit. Koppel het gereedschap los.
14.
    Laat het gereedschap volledig tot stilstand komen voordat u het neerzet.
15. Verwijder de Polijstbonnet van de Steunpad. Verwijder met behulp van de Polijstbonnet de wax van alle moeilijk bereikbare plaatsen van het voertuig.

16. Maak het gereedschap schoon en berg het binnenshuis op buiten het bereik van kinderen.

Schuurinstructies

OM ERNSTIG LETSEL TE VOORKOMEN: Houd het gereedschap stevig met beide handen vast.

1. Veeg het werkoppervlak schoon van alle vuil en resten, vooral van eerdere schuursessies met een grovere korrel, die het oppervlak van een schuursessie met een fijnere korrel zullen bekrassen.
2. Bevestig de gewenste korrel Schuurpapier (apart verkrijgbaar) op de Steunpad.
3. Zorg ervoor dat de Schakelaar in de uit-stand staat en steek vervolgens de stekker van het gereedschap in het stopcontact.
4. Om te starten, houdt u het gereedschap stevig met beide handen vast en drukt u op de Trigger (activering). Laat de Trigger (activering) los om te stoppen.
5. Wacht tot het gereedschap op volle snelheid is gekomen en raak vervolgens voorzichtig het oppervlak aan.
6. Oefen geen zware druk uit op het gereedschap tijdens het gebruik. Laat het gereedschap het werk doen.
7. Beweeg het gereedschap in een uniform patroon op en neer of van links naar rechts tijdens het schuren om gelijkmatig schuren te garanderen.
8. Stop het gereedschap periodiek en controleer op slijtage van de schijf. Vervang versleten schuurschijven indien nodig.
9. OM ONGELUKKEN TE VOORKOMEN, NA GEBRUIK:
   Schakel het gereedschap uit.

   Laat het gereedschap volledig tot stilstand komen voordat u het neerzet.
   Koppel het gereedschap los. Maak het gereedschap schoon en berg het binnenshuis op buiten het bereik van kinderen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat en haal de stekker van het gereedschap uit het stopcontact voordat u een procedure in deze sectie uitvoert.

OM ERNSTIG LETSEL DOOR STORING VAN HET GEREEDSCHAP TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. CONTROLEER VÓÓR ELK GEBRUIK de algemene toestand van het gereedschap. Controleer op:
   • losse hardware,
   • verkeerde uitlijning of vastlopen van bewegende delen,
   • beschadigd snoer/elektrische bedrading,
   • gebarsten of gebroken onderdelen, en
   • elke andere toestand die de veilige werking kan beïnvloeden.

2. VEEG NA GEBRUIK de buitenkant af van het gereedschap met een schone doek.
3. Draag periodiek een ANSI-goedgekeurde veiligheidsbril en een door NIOSH goedgekeurde adembescherming en blaas stof en vuil uit de motoropeningen met behulp van droge perslucht.
4.
   Als het netsnoer van dit elektrische gereedschap beschadigd is, mag het alleen worden vervangen door een gekwalificeerde servicetechnicus.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Gereedschap start niet.	Snoer niet aangesloten. Geen stroom in het stopcontact. De thermische resetonderbreker van het gereedschap is geactiveerd (indien aanwezig). Interne schade of slijtage. (Bijvoorbeeld koolborstels of schakelaar.)	Controleer of het snoer is aangesloten. Controleer de stroom in het stopcontact. Als het stopcontact geen stroom heeft, schakelt u het gereedschap uit en controleert u de stroomonderbreker. Als de stroomonderbreker is geactiveerd, controleer dan of het circuit de juiste capaciteit heeft voor het gereedschap en of het circuit geen andere belastingen heeft. Schakel het gereedschap uit en laat het afkoelen. Druk op de resetknop op het gereedschap. Laat het gereedschap nakijken door een technicus.
Gereedschap werkt langzaam.	Te veel druk uitgeoefend op het werkstuk. Vermogen wordt verminderd door een lang of dun verlengsnoer.	Verminder de druk, laat het gereedschap het werk doen. Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor de lengte en belasting. Zie Extension Cords (Verlengsnoeren) in het gedeelte GROUNDING (AARDING).
Prestaties nemen na verloop van tijd af.	Koolborstels versleten of beschadigd.	Laat een gekwalificeerde technicus de borstels vervangen.
Overmatig lawaai of gerammel.	Interne schade of slijtage. (Bijvoorbeeld koolborstels of lagers.)	Laat het gereedschap nakijken door een technicus.
Oververhitting.	Gereedschap wordt gedwongen te snel te werken. Ventilatieopeningen van de motorbehuizing zijn geblokkeerd. Motor wordt belast door een lang of dun verlengsnoer.	Laat het gereedschap in zijn eigen tempo werken. Draag een ANSI-goedgekeurde veiligheidsbril en een NIOSH-goedgekeurd stofmasker/ademhalingsapparaat tijdens het uitblazen van stof uit de motor met behulp van perslucht. Elimineer het gebruik van een verlengsnoer. Als een verlengsnoer nodig is, gebruik er dan een met de juiste diameter voor de lengte en belasting. Zie Extension Cords (Verlengsnoeren) in het gedeelte GROUNDING (AARDING).
Gereedschap schuurt niet effectief.	Accessoire zit los. Accessoire beschadigd, versleten of verkeerd type voor het materiaal.	Bevestig dat de accessoire-as correct is en dat de buitenste flens/asmoer goed vastzit. Controleer de conditie en het type van de schijfaccessoire. Gebruik alleen het juiste type schijfaccessoire in goede staat.
Neem alle veiligheidsmaatregelen in acht bij het diagnosticeren of onderhouden van het gereedschap. Koppel de stroomtoevoer los voor onderhoud.

Noteer hier het serienummer van het product: ...
Opmerking: Als het product geen serienummer heeft, noteer dan de maand en het jaar van aankoop.
Opmerking: Sommige onderdelen worden alleen ter illustratie vermeld en weergegeven en zijn niet afzonderlijk verkrijgbaar als vervangingsonderdelen. Specificeer UPC 193175354907 bij het bestellen van onderdelen.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Voor technische vragen kunt u bellen met 1-888-866-5797.

Referenties

• http://harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 1814E-B, 64528 - 6 in. Polisher/Sander Handleiding

Beschikbare talen
