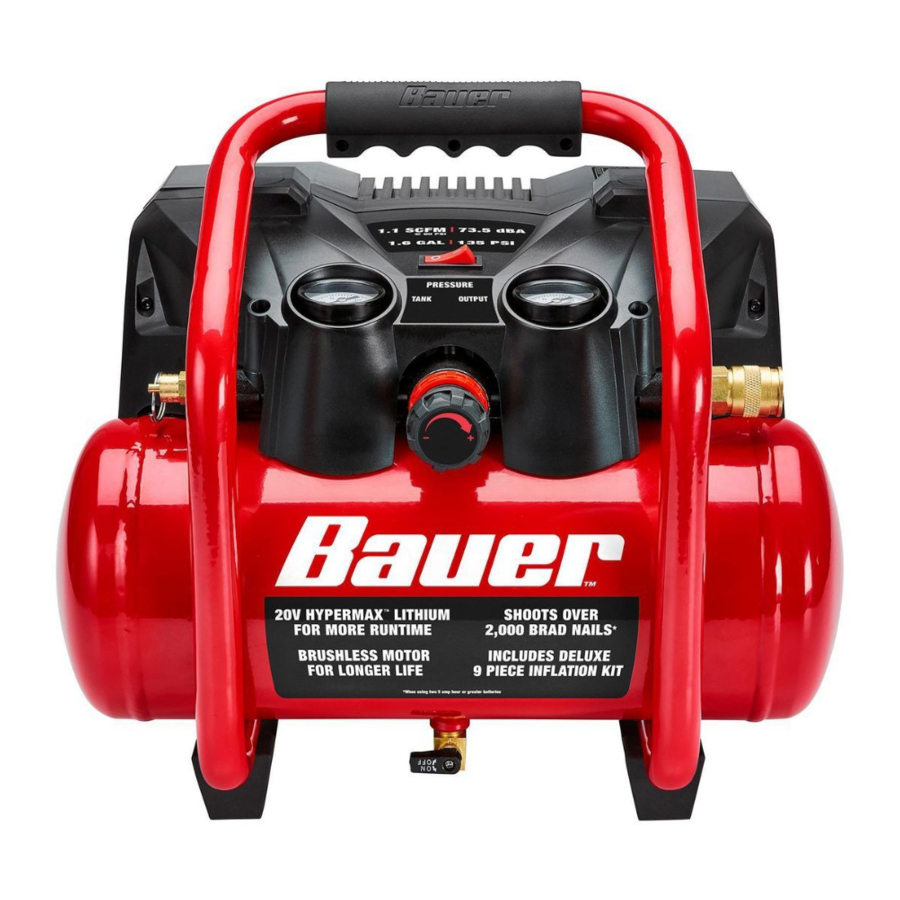

Bauer 20191C-B, 57394 - 1,6 Gallon Brushless luchtcompressor handleiding

WAARSCHUWINGSSYMBOLEN EN DEFINITIES

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijk persoonlijk letsel. Neem alle veiligheidsvoorschriften die volgen op dit symbool in acht om mogelijk letsel of de dood te voorkomen.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.
	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot licht of matig letsel.
KENNISGEVING	Richt zich op praktijken die geen verband houden met persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINFORMATIE

Algemene veiligheidswaarschuwingen

Lees alle veiligheidswaarschuwingen en instructies.
Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.

1. Veiligheid van de werkomgeving
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
   2. Gebruik de compressor niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Compressormotoren produceren vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt van een compressor in werking.
2. Elektrische veiligheid
   Stel de compressor niet bloot aan regen of natte omstandigheden. Het binnendringen van water in een compressor verhoogt het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van deze compressor. Gebruik deze compressor niet als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van een compressor kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een door ANSI goedgekeurde oogbescherming tijdens de installatie en het gebruik.
   3. voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de compressor aansluit op een stroombron of verplaatst.
4. Gebruik en onderhoud van de compressor
   1. Gebruik de compressor niet als de schakelaar hem niet in- en uitschakelt. Elke compressor die niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   2. Verwijder de accu voordat u aanpassingen maakt, accessoires verwisselt of de compressor opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van de compressor.
   3. Bewaar een compressor die niet in gebruik is buiten bereik van kinderen en laat personen die niet bekend zijn met de compressor of deze instructies hem niet bedienen. Een compressor is gevaarlijk in handen van ongetrainde gebruikers.
   4. Onderhoud de compressor. Houd de compressor schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Houd droog, schoon en vrij van olie en vet. controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van de compressor kunnen beïnvloeden. laat de compressor repareren voor gebruik als deze beschadigd is. Veel ongevallen worden veroorzaakt door een slecht onderhouden compressor.
   5. Gebruik de compressor in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van de compressor voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. Service
   1. Laat uw compressor onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van de compressor behouden blijft.

Veiligheidswaarschuwingen apparaat

1. Risico op brand of explosie - spuit geen ontvlambare vloeistof in een afgesloten ruimte of op een heet oppervlak. De spuitruimte moet goed geventileerd zijn. Niet roken tijdens het spuiten en niet spuiten in de buurt van vonken of vuur. Vonkende onderdelen - houd de compressor minstens 6 meter afstand van explosieve dampen, bijvoorbeeld bij het spuiten met een spuitpistool.
2. Risico op barsten - stel de regelaar niet hoger in dan de aangegeven maximale druk van het accessoire.
3. Risico op letsel - richt de luchtstroom niet op mensen of dieren.
4. Niet gebruiken om ademlucht te leveren.
5. Houd de compressor goed geventileerd. Dek de compressor niet af tijdens gebruik.
6. Tap de tank dagelijks en na gebruik af. Interne roest veroorzaakt tankdefecten en explosies.
7. Verwijder het kleppendeksel niet en pas geen interne onderdelen aan.
8. De compressor kop wordt heet tijdens bedrijf. Raak hem niet aan en laat geen kinderen in de buurt komen tijdens of direct na het gebruik.
9. Gebruik de luchtslang niet om de compressor te verplaatsen.
10. Laat de druk in de opslagtank ontsnappen voordat u hem verplaatst.
11. Het gebruik van accessoires of hulpstukken die niet door de fabrikant worden aanbevolen, kan leiden tot een risico op letsel bij personen.
12. Alle luchtleidingcomponenten, inclusief slangen, pijpen, connectoren, filters, enz., moeten een minimale werkdruk van 10,3 bar hebben, of 150% van de maximale systeemdruk, afhankelijk van wat groter is. Industriële toepassingen moeten de OSHA-richtlijnen volgen.
13. Onderhoud de etiketten en typeplaatjes op de compressor. Deze bevatten belangrijke veiligheidsinformatie. Neem contact op met Harbor Freight Tools voor een vervanging als deze onleesbaar zijn of ontbreken.
14. Dit product is geen speelgoed. Houd het buiten bereik van kinderen.
15. Draag een door ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen tijdens gebruik.
16. Niet blootstellen aan regen of natte omstandigheden.
17. Mensen met pacemakers moeten hun arts(en) raadplegen voor gebruik. Elektromagnetische velden in de nabijheid van een hartpacemaker kunnen storingen of uitval van de pacemaker veroorzaken.
18. Laat het gereedschap niet onbeheerd achter wanneer de accu is aangesloten. Schakel het gereedschap uit en verwijder de accu voordat u het gereedschap achterlaat.
19.
    De acculader wordt heet tijdens gebruik. De warmte van de lader kan oplopen tot onveilige niveaus en brandgevaar veroorzaken als deze onvoldoende ventilatie krijgt, als gevolg van een elektrisch defect of als deze wordt gebruikt in een hete omgeving.
    Plaats de lader niet op een ontvlambaar oppervlak.
    Blokkeer geen ventilatieopeningen op de lader.
    Vermijd vooral het plaatsen van de lader op tapijten en kleden; deze zijn niet alleen ontvlambaar, maar ze blokkeren ook de ventilatieopeningen onder de lader.
    Plaats de lader op een stabiel, stevig, niet-ontvlambaar oppervlak (zoals een stabiele metalen werkbank of betonnen vloer) op minstens 30 cm afstand van alle ontvlambare objecten, zoals gordijnen of muren. Houd een brandblusser en een rookmelder in de buurt. Controleer de lader en de accu regelmatig tijdens het opladen.
20. De waarschuwingen, voorzorgsmaatregelen en instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden en situaties dekken die zich kunnen voordoen. De gebruiker moet begrijpen dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker moeten worden toegepast.

Gebruik en onderhoud van accugereedschap

1. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de accu aansluit, het elektrisch gereedschap oppakt of draagt. Het dragen van het elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van het elektrisch gereedschap terwijl de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
2. Koppel de accu los van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of het elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrisch gereedschap.
3. Laad alleen op met de lader die is aangegeven door de fabrikant. Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.
4. Gebruik elektrisch gereedschap alleen met speciaal daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot een risico op letsel en brand.
5.
   Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding kunnen maken van de ene aansluiting naar de andere. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
6.
   Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Spoel met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als de vloeistof in de ogen komt. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
7. Gebruik geen beschadigde of aangepaste accu of elektrisch gereedschap. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
8. Stel een accu of elektrisch gereedschap niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.
9. Volg alle oplaadinstructies en laad de accu of het elektrisch gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt vermeld. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.
10. Laat de service uitvoeren door een gekwalificeerde reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.
11. Probeer het elektrisch gereedschap of de accu niet aan te passen of te repareren, behalve zoals aangegeven in de instructies voor gebruik en onderhoud.

Veiligheidswaarschuwingen lithiumbatterij

LITHIUMBATTERIJEN SLAAN EEN GROTE HOEVEELHEID ENERGIE OP EN ZULLEN BIJ MISHANDELING BRANDEN OF EXPLODEREN:

1. Houd de accu droog.
2. DOE GEEN VAN DE VOLGENDE DINGEN MET DE ACCU:
   1. Openen,
   2. Laten vallen,
   3. Kortsluiten,
   4. Doorboren,
   5. Verbranden, of
   6. Blootstellen aan temperaturen hoger dan 130 °C.
3. Laad de accu alleen op volgens de instructies van de lader.
4. Inspecteer de accu voor elk gebruik; niet gebruiken of opladen als deze beschadigd is.
5. Li-ion BATTERIJ MOET WORDEN GERECYCLEERD OF CORRECT WORDEN WEGGESMETEN.

Aarding

OM ELEKTRISCHE SCHOKKEN EN DE DOOD DOOR ONJUISTE AARDING TE VOORKOMEN:
Controleer bij een gekwalificeerde elektricien als u twijfelt of het stopcontact correct is geaard. Wijzig de stekker van het netsnoer die bij de oplader wordt geleverd niet. Gebruik de oplader niet als het netsnoer of de stekker beschadigd is. Laat het in geval van schade repareren door een servicebedrijf voordat u het gebruikt. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Verlengsnoeren

Opmerking: Verlengsnoeren mogen niet worden gebruikt met de oplader van dit artikel.

Symboliek

PSI	Pounds per square inch aan druk
CFM	Cubic Feet per Minute aan doorstroming
SCFM	Cubic Feet per Minute aan doorstroming bij standaardomstandigheden
NPT	National pipe thread, taps toelopend
NPS	National pipe thread, recht
V	Volt
~	Wisselstroom
A	Ampère
	WARNING marking concerning Risk of Explosion. Do not puncture, short, or open battery packs and do not charge damaged battery packs.
	WAARSCHUWING-markering betreffende brandgevaar. Bedek de ventilatiekanalen van de oplader niet. Laad alleen op een vuurvaste ondergrond op.

Specificaties

Installatie

Lees het VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE-gedeelte aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen daarin, voordat u dit product installeert of gebruikt.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Zet de aan/uit-schakelaar "UIT" en verwijder de batterij(en) voordat u de luchtcompressor monteert of aanpassingen aanbrengt.

Opmerking: Raadpleeg het montageschema achter in deze handleiding voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld.

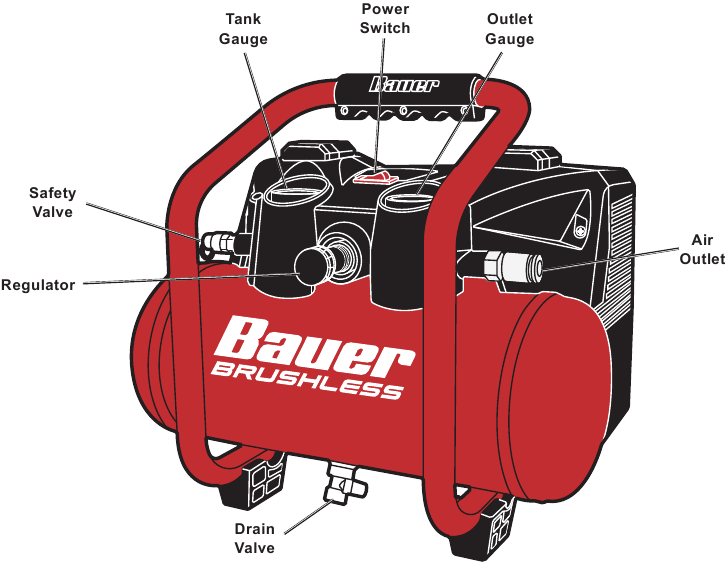

Functies

Het apparaat in gebruik nemen

1. Zet de aan/uit-schakelaar UIT en verwijder de accu.
2. Open de aftapkraan volledig.
3. Plaats de volledig opgeladen accu('s).
4. Zet de aan/uit-schakelaar AAN.
5. Laat het apparaat 30 minuten draaien. Er zal vrij lucht ontsnappen via de aftapkraan.
6. Zet de aan/uit-schakelaar UIT.
7. Verwijder de accu('s) en sluit de aftapkraan.

Luchtaansluiting instellen

1. Sluit een 1/4' NPT-luchtslang (apart verkrijgbaar) aan op de luchtafvoer. De luchtslang moet lang genoeg zijn om de werkplek te bereiken met voldoende extra lengte om vrij te kunnen bewegen tijdens het werken.

• Gebruik PTFE-tape om 1/4" industriële koppelingen (apart verkrijgbaar) aan te sluiten op de luchtslang.


2. Sluit een 1/4" industriële stekker (meegeleverd) aan op de koppeling.


Gebruiksaanwijzing

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE sectie aan het begin van deze handleiding, inclusief alle tekst onder subkoppen daarin, voordat u dit product installeert of gebruikt.

Werkgebied voorbereiden

1. Wijs een werkgebied aan dat schoon en goed verlicht is. Het werkgebied mag niet toegankelijk zijn voor kinderen of huisdieren om letsel te voorkomen.
2. Plaats de luchtcompressor op een vlakke, egale ondergrond om een goede smering van de pomp te garanderen en schade aan het apparaat te voorkomen. Houd minstens 30 cm ruimte rondom het apparaat vrij om luchtcirculatie mogelijk te maken.

Algemene werking

1. Sluit de aftapkraan.
2. Sluit de regelaar.
3. Zet de aan/uit-schakelaar op OFF (UIT).
4. Plaats de volledig opgeladen batterij(en).
5. Zet de aan/uit-schakelaar op ON (AAN).
6. Laat de luchtcompressor druk opbouwen totdat deze uit zichzelf uitschakelt.

Opmerking: Controleer bij het eerste gebruik van de dag op luchtlekken door zeepwater aan te brengen op de verbindingen terwijl de luchtcompressor pompt en nadat de druk is afgesneden. Zoek naar luchtbellen. Als er luchtbellen aanwezig zijn bij de verbindingen, draai de verbindingen dan steviger aan. Gebruik de luchtcompressor niet tenzij alle verbindingen luchtdicht zijn, extra luchtlekkage zorgt ervoor dat de luchtcompressor te vaak werkt, waardoor de slijtage aan de luchtcompressor toeneemt.

Opmerking: Zolang de aan/uit-schakelaar op ON (AAN) staat, is de werking van de luchtcompressor automatisch en wordt deze geregeld door een interne drukschakelaar. De luchtcompressor schakelt automatisch in wanneer de luchtdruk daalt tot 105 PSI en schakelt automatisch uit wanneer de luchtdruk 135 PSI bereikt.

OM ERNSTIG LETSEL EN DE DOOD DOOR EEN EXPLOSIE TE VOORKOMEN:
Pas de interne drukschakelaar niet aan. Elke wijziging aan de automatische drukniveaus kan ervoor zorgen dat er overtollige druk wordt opgebouwd, wat een gevaarlijke situatie veroorzaakt.

Luchtgereedschap

Opmerking: Raadpleeg de handleiding van het luchtgereedschap voor de benodigde accessoires.

1. Zorg ervoor dat de gashendel of schakelaar van het luchtgereedschap in de OFF (UIT) stand staat. Schroef het luchtgereedschap op de 1/4' plug.
2. Stel de regelaar zo in dat de luchtuitvoer voldoende is om het gereedschap goed van stroom te voorzien, maar de uitvoer mag de maximale luchtdruk van het gereedschap op geen enkel moment overschrijden. Draai de regelaar met de klok mee om de druk te verhogen en tegen de klok in om de druk te verlagen. Stel de druk geleidelijk aan in, terwijl u de luchtdrukmeter controleert om de druk in te stellen.
3. Gebruik het luchtgereedschap naar behoefte.
4. Als u klaar bent, zet u de aan/uit-schakelaar op OFF (UIT).
5. Verwijder de batterij(en).
6. Laat de lucht uit het gereedschap ontsnappen en koppel vervolgens het gereedschap los.
7. Tap de tank af volgens Vocht aftappen uit de luchttank.
8. Maak de luchtcompressor schoon en bewaar hem vervolgens binnenshuis buiten het bereik van kinderen.

Inflator

OM ERNSTIG LETSEL OF DE DOOD TE VOORKOMEN: Gebruik de inflator/deflator niet terwijl de motor van de auto draait in een afgesloten ruimte

OM ERNSTIG LETSEL EN DE DOOD DOOR EEN EXPLOSIE TE VOORKOMEN:
Controleer voor het oppompen de door de fabrikant aanbevolen luchtdruk. Overschrijd die druk niet. Overmatig oppompen kan leiden tot een explosie.

Hoge druk - Banden en kleine opblaasartikelen

Draag tijdens gebruik een door ANSI goedgekeurde oogbescherming.

OM ERNSTIG LETSEL EN DE DOOD DOOR EEN EXPLOSIE TE VOORKOMEN: Pomp niet te veel op. Laat het apparaat tijdens het oppompen niet onbeheerd achter.

1. Auto- en fietsbanden:
   1. Sluit de regelaar.
   2. Schroef de bandeninflator op de 1/4" plug.

   3. Verwijder het ventieldopje van de band.
   4. Duw de inflator stevig over de ventielsteel van de band.
   5. Stel de regelaar in op de nominale druk van de band.
   6. Sluit de regelaar onmiddellijk nadat de nominale druk is bereikt.
   7. Verwijder de inflator.
   8. Als u klaar bent, schakelt u de compressor uit.
2. Sportballen:
   1. Sluit de regelaar.
   2. Schroef de 1/8' adapter op de 1/4' plug.
   3. Schroef de balnaald in de 1/8" adapter.

   4. Steek de balnaald in de bal.
   5. Stel de regelaar in op de nominale druk van de bal.
   6. Sluit de regelaar onmiddellijk nadat de nominale druk is bereikt.
   7. Verwijder de balnaald.
   8. Als u klaar bent, schakelt u de compressor uit
3. Kleine opblaasartikelen:
   1. Sluit de regelaar.
   2. Schroef de 1/8' adapter op de 1/4' plug.
   3. Schroef de taps toelopende inflator in de 1/8' adapter.

   4. Steek de taps toelopende inflator in het opblaasartikel.
   5. Stel de regelaar in op 10 PSI.
   6. Sluit de regelaar wanneer het artikel correct is opgeblazen.
   7. Verwijder de taps toelopende inflator.
   8. Als u klaar bent, zet u de aan/uit-schakelaar op OFF (UIT).
4. Tap de tank af volgens Vocht aftappen uit de luchttank.
5. Verwijder de batterij(en).
6. Maak de luchtcompressor schoon en bewaar hem vervolgens binnenshuis buiten het bereik van kinderen.

Lage druk - Grote opblaasartikelen

OM ERNSTIG LETSEL TE VOORKOMEN: Draag tijdens gebruik een door ANSI goedgekeurde oogbescherming.

OM ERNSTIG LETSEL EN DE DOOD DOOR EEN EXPLOSIE TE VOORKOMEN: Pomp niet te veel op. Laat het apparaat tijdens het oppompen niet onbeheerd achter.

1. Sluit de regelaar.
2. Schroef de 1/8" adapter op de 1/4" plug.
3. Schroef de 1/8" lagedrukadapter in de 1/8' adapter.
4. Bevestig de inflator van het juiste formaat.

5. Steek de inflator in het opblaasartikel.
6. Stel de regelaar in op 10 PSI.
7. Sluit de regelaar wanneer het artikel correct is opgeblazen.
8. Verwijder de inflator.
9. Als u klaar bent, zet u de aan/uit-schakelaar op OFF (UIT).
10. Tap de tank af volgens Vocht aftappen uit de luchttank.
11. Verwijder de batterij(en).
12. Maak de luchtcompressor schoon en bewaar hem vervolgens binnenshuis buiten het bereik van kinderen.

Nooddecompressie

Als het nodig is om de luchtcompressor snel drukloos te maken, zet u de aan/uit-schakelaar op OFF (UIT). Trek vervolgens aan de ring op de veiligheidsklep om de opgeslagen luchtdruk snel vrij te geven.

Automatisch uitschakelsysteem

1. Als de luchtcompressor automatisch uitschakelt voordat de normale afsnijdruk is bereikt:
   1. Schakel alle gereedschappen uit.
   2. Zet de aan/uit-schakelaar in de OFF (UIT) stand.
   3. Wacht tot de luchtcompressor is afgekoeld (ongeveer 10 minuten).
   4. Zet de aan/uit-schakelaar op ON (AAN).
   5. Hervat de werking.
2. Mogelijke oorzaken van herhaaldelijk automatisch uitschakelen van de luchtcompressor zijn:
   1. Een luchtlek of open slang waardoor de luchtcompressor te vaak aanslaat en warmte opbouwt;
   2. De luchtcompressor te snel uit- en weer inschakelen.
3. Corrigeer eventuele problemen voor verder gebruik om schade aan de luchtcompressor te voorkomen.

Onderhoud en service

Procedures die niet specifiek in deze handleiding worden uitgelegd, mogen alleen worden uitgevoerd door een gekwalificeerde technicus.

OM ERNSTIG LETSEL DOOR PER ONGELUK BEDIENING TE VOORKOMEN:
Schakel de aan/uit-schakelaar "UIT" en verwijder de batterij(en) voordat u inspectie-, onderhouds- of reinigingsprocedures uitvoert.

OM ERNSTIG LETSEL DOOR HET FALEN VAN DE LUCHTCOMPRESSOR TE VOORKOMEN:
Gebruik geen beschadigde apparatuur. Als er abnormaal geluid of trillingen optreden, laat het probleem dan verhelpen voordat u het verder gebruikt.

Reiniging, onderhoud en smering

1. VOOR ELK GEBRUIK, inspecteer de algemene staat van de luchtcompressor. Controleer op:
   • losse hardware,
   • verkeerde uitlijning of vastlopen van bewegende onderdelen,
   • gebarsten of gebroken onderdelen,
   • beschadigde elektrische bedrading, en
   • elke andere toestand die van invloed kan zijn op de veilige werking.

2. NA GEBRUIK, veeg de externe oppervlakken van de luchtcompressor af met een schone doek.
3.
   OM ERNSTIG LETSEL TE VOORKOMEN: Als het snoer van deze luchtcompressor beschadigd is, mag het alleen worden vervangen door een gekwalificeerde servicemonteur.

Onderhoudsschema

Hieronder volgen algemene richtlijnen voor onderhoudscontroles van de luchtcompressor.

Opmerking: De omgeving waarin de luchtcompressor wordt gebruikt en de gebruiksfrequentie hebben invloed op hoe vaak u de luchtcompressoronderdelen moet controleren en onderhoudsprocedures moet uitvoeren.

Dagelijks:

1. Zorg ervoor dat alle moeren en bouten goed vast zitten.
2. Tap vocht af uit de luchttank.
3. Controleer op abnormaal geluid of trillingen.
4. Controleer op luchtlekken. *
5. Veeg olie of vuil van de luchtcompressor af.

Wekelijks:

1. Inspecteer het luchtfilter.

Maandelijks:

1. Inspecteer de veiligheidsklep.

* Om te controleren op luchtlekken, brengt u zeepwater aan op verbindingen terwijl de luchtcompressor onder druk staat. Zoek naar luchtbellen.

Vocht aftappen uit de luchttank

De vochtafvoer bevindt zich onder de tank. Deze moet dagelijks worden gebruikt om alle opgesloten lucht en vocht uit de tank af te voeren. Dit elimineert condensatie en voorkomt tankcorrosie.

1. Zet de aan/uit-schakelaar UIT.
2. Plaats een opvangbak onder de aftapkraan.
3. Draai de aftapkraan om deze te openen. Kantel de compressor naar voren om af te tappen.
4. Wanneer alle druk en vocht zijn afgevoerd, sluit u de aftapkraan.

Onderhoud van het luchtfilter

1. Verwijder de afdekking en het filter. Controleer het filter op opgehoopt vuil.
2. Reiniging:
   1. Om letsel door stof en vuil te voorkomen, draagt u een ANSI-goedgekeurde veiligheidsbril, een door NIOSH goedgekeurd stofmasker/ademhalingsmasker en zware werkhandschoenen. Gebruik in een goed geventileerde ruimte, uit de buurt van omstanders, perslucht (niet meer dan 15 PSI) om stof uit het filter te blazen.
   2. Vervang het schone filter.
   3. Plaats de afdekking terug.

Probleemoplossing

Probleem	Mogelijke oorzaken	Waarschijnlijke oplossingen
Compressor start of herstart niet	Tank(s) al onder druk. Batterij niet goed aangesloten. Batterij niet goed opgeladen. Batterij doorgebrand. Compressor heeft service nodig.	Geen probleem. De compressor start wanneer dat nodig is. Verwijder de batterij, zorg ervoor dat er geen obstructies zijn, plaats de batterij terug volgens de vorm (deze mag maar op één manier passen) en druk stevig aan totdat de batterij op zijn plaats vastklikt. Zorg ervoor dat de oplader is aangesloten en goed werkt. Geef de batterij voldoende tijd om goed op te laden. Gooi de oude batterij op de juiste manier weg of recycle deze. Vervang de batterij. Laat het apparaat inspecteren door een gekwalificeerde technicus.
Compressor bouwt te langzaam druk op	Batterij raakt versleten. Werkomgeving te koud. Veiligheidsklep lekt. Losse fittingen.	Gooi de oude batterij op de juiste manier weg of recycle deze. Vervang de batterij. Verplaats de compressor naar een warmere locatie. Luister of er lucht uit de klep lekt. Vervang deze bij lekkage door een identieke klep met dezelfde waarde. VERZEGEL OF WIJZIG DE VEILIGHEIDSKLEP NIET. Verlaag de luchtdruk en controleer vervolgens alle fittingen met een zeepoplossing op luchtlekken en draai ze indien nodig vast. Draai ze niet te vast.
Compressor bouwt niet genoeg luchtdruk op	Luchtfilter moet worden gereinigd/vervangen. Terugslagklep heeft service nodig. Compressor niet groot genoeg voor de klus. Losse fittingen. Slang of slangaansluitingen te smal. Grote hoogte vermindert de luchtuitvoer.	Controleer het luchtfilter. Reinig en/of vervang indien nodig. Laat de technicus reinigen of vervangen, indien nodig. Controleer of de accessoire-SCFM wordt gehaald door de compressor. Als de compressor niet genoeg luchtstroom (SCFM) kan leveren, gebruik dan een grotere compressor. Verlaag de luchtdruk en controleer vervolgens alle fittingen met een zeepoplossing op luchtlekken en draai ze indien nodig vast. Draai ze niet te vast. Vervang door een bredere slang en/of slangaansluitingen. Grotere hoogten vereisen compressoren met een grotere capaciteit.
Oververhitting	Luchtfilter moet worden gereinigd/vervangen. Ongewoon stoffige omgeving.	Controleer het luchtfilter. Reinig en/of vervang indien nodig. Reinig en/of vervang het luchtfilter vaker of verplaats het apparaat naar een schonere omgeving.
Compressor start en stopt overmatig	Losse fittingen. Compressor niet groot genoeg voor de klus.	Verlaag de luchtdruk en controleer vervolgens alle fittingen met een zeepoplossing op luchtlekken en draai ze indien nodig vast. Draai ze niet te vast. Controleer of de accessoire-SCFM wordt gehaald door de compressor. Als de compressor niet genoeg luchtstroom (SCFM) kan leveren, gebruik dan een grotere compressor.
Overmatig geluid	Losse fittingen.	Verlaag de luchtdruk en controleer vervolgens alle fittingen met een zeepoplossing op luchtlekken en draai ze indien nodig vast. Draai ze niet te vast.
Vocht in perslucht	Te veel vocht in de lucht.	Installeer een inline luchtfilter/droger en/of verplaats deze naar een minder vochtige omgeving.
Veiligheidsklep "klapt"	Veiligheidsklep heeft service nodig.	Trek aan de ring op de veiligheidsklep. Als deze nog steeds klapt, vervang deze dan.
Luchtlekken uit de pomp of fittingen	Losse fittingen.	Verlaag de luchtdruk en controleer vervolgens alle fittingen met een zeepoplossing op luchtlekken en draai ze indien nodig vast. Draai ze niet te vast.
Luchtlekken uit de tank	Defecte of verroeste tank.	Laat de tank vervangen door een gekwalificeerde technicus. Tap dagelijks vocht uit de tank af om toekomstige corrosie te voorkomen.
Volg alle veiligheidsmaatregelen bij het diagnosticeren of onderhouden van de compressor. Koppel de stroomtoevoer los voor service.

Voor technische vragen kunt u bellen met 1-888-866-5797.

Bezoek onze website op: http://www.harborfreight.com
E-mail onze technische ondersteuning op: productsupport@harborfreight.com

Copyright © 2020 door Harbor Freight Tools. Alle rechten voorbehouden. Geen enkel deel van deze handleiding of enig artwork hierin mag worden gereproduceerd in welke vorm of gedaante dan ook zonder de uitdrukkelijke schriftelijke toestemming van Harbor Freight Tools. Diagrammen in deze handleiding zijn mogelijk niet proportioneel getekend. Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het product dat hierin wordt beschreven. Gereedschap dat nodig is voor montage en service is mogelijk niet inbegrepen.

Referenties

• http://www.harborfreight.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bauer 20191C-B, 57394 - 1,6 Gallon Brushless luchtcompressor handleiding

Beschikbare talen
