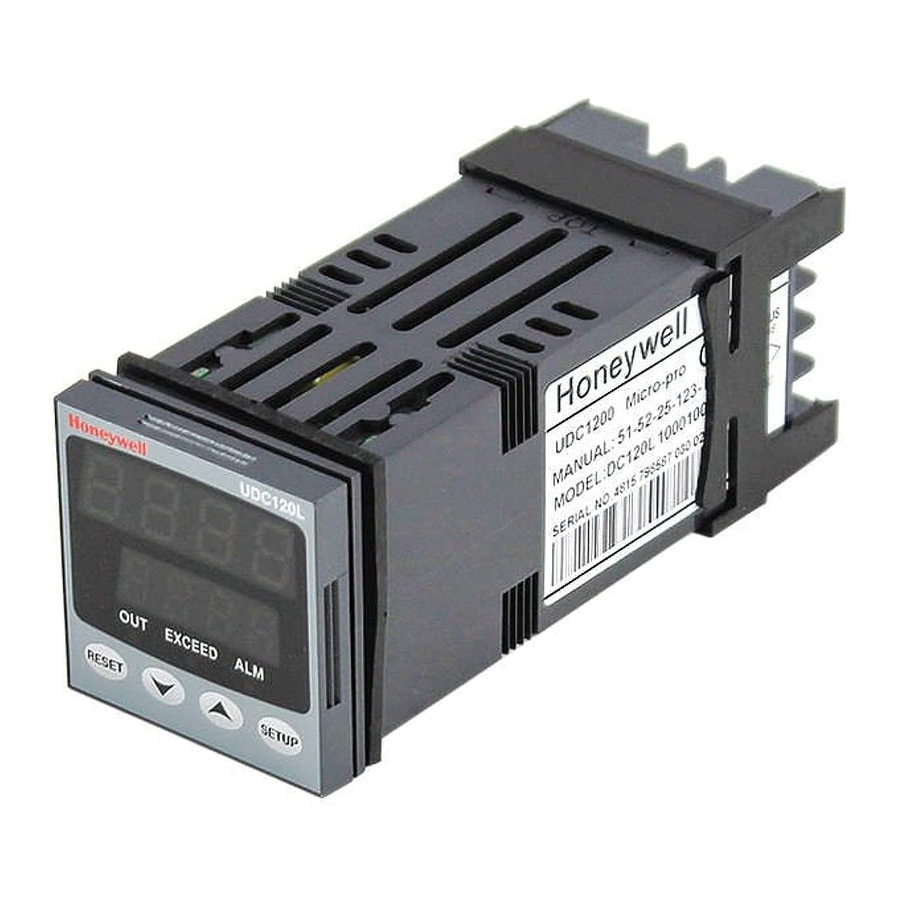

Honeywell UDC120L - Controllerhandleiding

Installatie mag alleen worden uitgevoerd door technisch competent personeel. Lokale voorschriften met betrekking tot elektrische installatie & veiligheid moeten in acht worden genomen.

INSTALLATIE

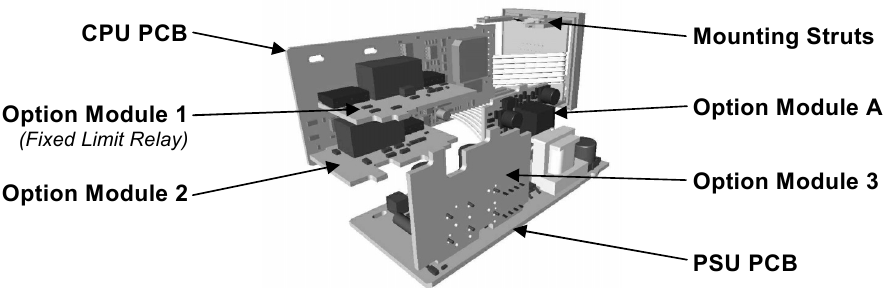

Optiemodules installeren

Om toegang te krijgen tot module A, moet u eerst de PSU- en CPU-kaarten van de voorkant losmaken door eerst de bovenste en vervolgens de onderste montagesteunen op te tillen. Scheid de kaarten voorzichtig.

1. Steek de vereiste optiemodules in de juiste connectoren, zoals hieronder weergegeven.
2. Plaats de moduletongen in de bijbehorende sleuf op de tegenoverliggende kaart.
3. Houd de hoofdkaarten bij elkaar terwijl u ze terugplaatst op de montagesteunen.
4. Vervang het instrument door de CPU- en PSU-kaarten uit te lijnen met hun geleiders in de behuizing en duw het instrument vervolgens langzaam terug in positie.

Opmerking: optiemodules worden automatisch gedetecteerd bij het opstarten.

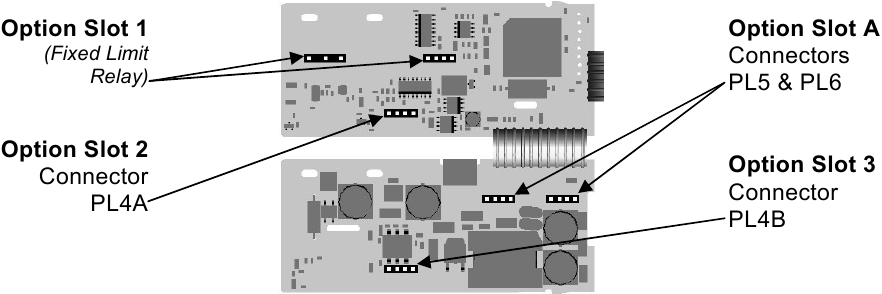

Optiemoduleconnectoren

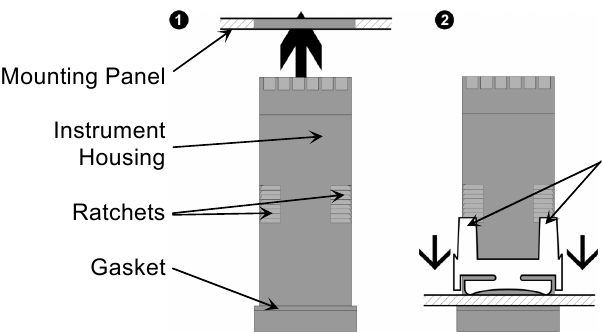

Paneelmontage

Het montagepaneel moet stevig zijn en mag maximaal 6,0 mm (0,25 inch) dik zijn
Voor n meerdere instrumenten die naast elkaar zijn gemonteerd, is de uitsparing 48n-4 mm

Schuif de montageklem over de instrumentbehuizing naar de achterkant van het montagepaneel totdat de tongen in de ratels grijpen en het instrument in positie wordt geklemd.

Houd het instrument stevig in positie (oefen alleen druk uit op de ring)

Verwijder de paneelpakking niet; het is een afdichting tegen stof en vocht.

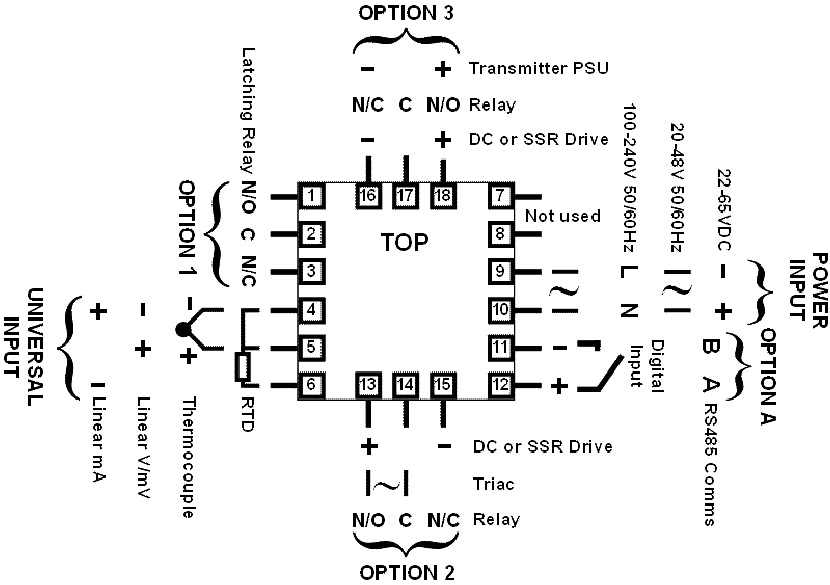

Bedrading achterklemmen

GEBRUIK KOPEREN GELEIDERS (BEHALVE VOOR T/C-INGANG)
Draaddikte enkele streng: Max. 1,2 mm (18SWG)

De werkelijke vereiste aansluitingen zijn afhankelijk van de gemonteerde opties.

Controleer het informatielabel op de behuizing voor de juiste bedrijfsspanning voordat u de voeding op de stroomingang aansluit
Zekering: 100 – 240V ac – 1 amp anti-piek
24/48V ac/dc – 315mA anti-piek

SELECTEER MODUS

De selectiemodus wordt gebruikt om toegang te krijgen tot de configuratie- en bedieningsmenufuncties. Het is op elk moment toegankelijk door ingedrukt te houden en op te drukken. Druk in de selectiemodus op of om de gewenste modus te kiezen en druk op om te openen.
Er is een ontgrendelingscode vereist om ongeautoriseerde toegang tot de configuratie- en instelmodi te voorkomen. Druk op of om de ontgrendelingscode in te voeren en druk vervolgens op om verder te gaan.

Opmerking: bij de eerste keer opstarten wordt het bericht weergegeven. Toegang tot andere menu's wordt geweigerd totdat de configuratiemodus is voltooid

Modus	Bovenste display	Onderste display	Beschrijving	Standaard ontgrendelingscodes
Operator			Normale werking	Geen
Instellen			Instellingen afstemmen op de applicatie
Configuratie			Configureer het instrument voor gebruik
Productinfo			Productie-informatie controleren	Geen

Opmerking: het instrument keert altijd automatisch terug naar de Operator-modus als er 2 minuten geen toetsactiviteit is.

CONFIGURATIEMODUS

Selecteer eerst Configuratiemodus in Modus selecteren. Druk op om door de parameters te scrollen en druk vervolgens op of om de vereiste waarde in te stellen. Druk op om de wijziging te accepteren, anders wordt de parameter teruggezet naar de vorige waarde. Om de Configuratiemodus te verlaten, houd ingedrukt en druk op om terug te keren naar Modus selecteren.

Let op: De weergegeven parameters zijn afhankelijk van hoe het instrument is geconfigureerd. Raadpleeg de gebruikershandleiding (verkrijgbaar bij uw leverancier) voor meer details. Parameters gemarkeerd met * worden herhaald in de Setup Mode.

Parameter	Lower Display	Upper Display	Adjustment range & Description		Default Value
Input Range/Type		Zie de volgende tabel voor mogelijke codes
Code	Input Type & Range	Code	Input Type & Range	Code	Input Type & Range
	B: 100 - 1824 ºC		L: 0.0 - 537.7 ºC		PtRh20% vs 40%: 32 - 3362 ºF
	B: 211 - 3315 ºF		L: 32.0 - 999.9 ºF
	C: 0 - 2320 ºC		N: 0 - 1399 ºC		Pt100: –199 - 800 ºC
	C: 32 - 4208 ºF		N: 32 - 2551 ºF		Pt100: –328 - 1472 ºF
	J: –200 - 1200 ºC		R: 0 - 1759 ºC		Pt100: –128.8 - 537.7 ºC
	J: –328 - 2192 ºF		R: 32 - 3198 ºF		Pt100: –199.9 - 999.9 ºF
	J: –128.8 - 537.7 ºC		S: 0 - 1762 ºC		0 - 20 mA DC
	J: –199.9 - 999.9 ºF		S: 32 - 3204 ºF		4 - 20 mA DC
	K: –240 - 1373 ºC		T: –240 - 400 ºC		0 - 50 mV DC
	K: –400 - 2503 ºF		T: –400 - 752 ºF		10 - 50 mV DC
	K: –128.8 - 537.7 ºC		T: –128.8 - 400.0 ºC		0 - 5 V DC
	K: –199.9 - 999.9 ºF		T: –199.9 - 752.0 ºF		1 - 5 V DC
	L: 0 - 762 ºC		PtRh20% vs. 40%: 0 - 1850 ºC		0 - 10 V DC
	L: 32 - 1403 ºF				2 - 10 V DC
Note: Decimal point shown in table indicates temperature resolution of 0.1°
Parameter	Lower Display	Upper Display	Adjustment range & Description		Default Value
Scale Range Upper Limit		Scale Range Lower Limit +100to Range Maximum			Range max (Lin=1000)
Scale Range Lower Limit		Scale Range Upper Limit -100Range Minimum to			Range min (Linear=0)
Decimal point position		=XXXX, =XXX.X, =XX.XX, =X.XXX (non-temperature ranges only)
Process Variable Offset		±Span of controller (seeLET OP opmerking aan het einde van de sectie)
Limietactie			Hoge limiet. Limietrelais wordt bekrachtigd wanneer het proces "veilig" is (PV < limietinstelpunt)
			Lage limiet. Limietrelais wordt bekrachtigd wanneer het proces "veilig" is (PV > limietinstelpunt)
Bovenste limiet instelpunt		Huidig instelpunt tot maximum van schaalbereik			R/max
Onderste limiet instelpunt		Minimum van schaalbereik tot huidig instelpunt			R/min
Alarm 1 type			Proces hoog alarm
			Proces laag alarm
			Afwijkingsalarm
			Bandalarm
			Geen alarm
Hoge alarm 1 waarde*		Minimum van geschaald bereik tot maximum van geschaald bereik in weergave-eenheden			Maximum bereik
Lage alarm 1 waarde*					Minimum bereik
Bandalarm 1 waarde*		1 LSD tot overspanning van instelpunt in weergave-eenheden
Afw. alarm 1 waarde*		+/- Overspanning van instelpunt in weergave-eenheden
Alarm 1 hysterese*		1 LSD tot volledige overspanning in weergave-eenheden
Alarm 2 type*		Opties zoals voor alarm 1
Hoge alarm 2 waarde*					Maximum bereik
Lage alarm 2 waarde*					Minimum bereik
Bandalarm 2 waarde*
Afw. alarm 2 waarde*
Alarm 2 hysterese*
Gebruik uitgang 2			Limietuitgang relais
			Alarm 1, direct
			Alarm 1, omgekeerd
			Alarm 2, direct
			Alarm 2, omgekeerd
			Logische alarm 1 OF 2, direct
			Logische alarm 1 OF 2, omgekeerd
			Logische alarm 1 EN 2, direct
			Logische alarm 1 EN 2, omgekeerd
			Limietannunciator, direct
			Limietannunciator, omgekeerd
			Herzend limiet SP-uitgang
			Herzend PV-uitgang
Lineair uitgang 2 bereik			0 tot 5 V DC-uitgang 1
			0 tot 10 V DC-uitgang
			2 tot 10 V DC-uitgang
			0 tot 20 mA DC-uitgang
			4 tot 20 mA DC-uitgang
Maximum herzend uitgang 2 schaal		-1999 tot 9999 (weergavewaarde waarbij de uitgang maximaal is)			Maximum bereik
Minimum herzend uitgang 3 schaal		-1999 tot 9999 (weergavewaarde waarbij de uitgang minimaal is)			Minimum bereik
Gebruik uitgang 3		Zoals voor uitgang 2
Lineair uitgang 3 bereik		Zoals voor uitgang 2
Maximum herzend uitgang 3 schaal		-1999 tot 9999 (weergavewaarde waarbij de uitgang maximaal is)			Maximum bereik
Minimum herzend uitgang 3 schaal		-1999 tot 9999 (weergavewaarde waarbij de uitgang minimaal is)			Minimum bereik
Weergavestrategie			PV is zichtbaar in de bedieningsmodus
Weergavestrategie			PV niet zichtbaar in de bedieningsmodus
Serieel communicatieprotocol			ASCII
			Modbus zonder pariteit
			Modbus met even pariteit
			Modbus met oneven pariteit
Seriële communicatiebitsnelheid			1,2 kbps
			2,4 kbps
			4,8 kbps
			9,6 kbps
			19,2 kbps
Comms-adres		*1 tot 255 (Modbus), 1 tot 99 (ASCII)
Comms schrijven			Lezen/schrijven
			Alleen lezen
Configuratievergrendelingscode		0 tot 9999

Opmerkingen: Uitgang 1 is altijd een vergrendelend limietrelais.
Als de Digital Input-module in optiesleuf A is geplaatst, functioneert deze altijd als een Remote Reset, die de functie van de Reset) -toets dupliceert .
Aangezien deze functies niet kunnen worden gewijzigd, zijn er geen configuratiemenu's vereist.

Procesvariabele-offset kan worden gebruikt om de gemeten waarde aan te passen om te compenseren voor sonde-fouten. Positieve waarden verhogen de uitlezing, negatieve waarden worden afgetrokken. Deze parameter is in feite een kalibratie-aanpassing en MOET met zorg worden gebruikt.
Er is geen indicatie op het voorpaneel wanneer deze parameter in gebruik is.

SETUP-MODUS

Opmerking: Configuratie moet zijn voltooid voordat Setup-parameters worden aangepast.
Selecteer eerst de Setup-modus in Select mode (Modus selecteren). De Setup-led brandt in de Setup-modus. Druk op om door de parameters te scrollen en druk vervolgens op of om de vereiste waarde in te stellen.
Om de Setup-modus te verlaten, houdt u ingedrukt en drukt u op om terug te keren naar Select mode (Modus selecteren).
Opmerking: Welke parameters worden weergegeven, is afhankelijk van hoe het instrument is geconfigureerd.

Parameter	Onderste display	Bovenste display - Aanpassingsbereik en beschrijving	Standaardwaarde
Limiet Setpoint waarde		Geschaald bereik Minimum tot geschaald bereik Maximum	R/max indien , R/min indien
Limiet Hysteresis		1 LSD tot volledige spanwijdte in weergave-eenheden, aan de veilige kant van de limiet SP
Tijdconstante ingangsfilter		UIT of 0,5 tot 100,0 seconden (zie LET OP opmerking hieronder)
Hoge alarm 1 waarde		Geschaald bereik Minimum tot	R/max
Lage alarm 1 waarde		Geschaald bereik Maximum	R/min
Afwijkingsalarm 1 waarde		±Spanwijdte vanaf SP in weergave-eenheden
Band Alarm 1 waarde		1 LSD tot spanwijdte vanaf setpoint
Alarm 1 Hysteresis		1 LSD tot volledige spanwijdte in weergave-eenheden
Hoge alarm 2 waarde		Geschaald bereik Minimum tot	R/max
Lage alarm 2 waarde		Geschaald bereik Maximum	R/min
Afwijkingsalarm 2 waarde		±Spanwijdte vanaf SP in weergave-eenheden
Band Alarm 2 waarde		1 LSD tot spanwijdte vanaf setpoint
Alarm 2 Hysteresis		1 LSD tot volledige spanwijdte in weergave-eenheden
Setup Vergrendelcode		0 tot 9999

Opmerking: Schermen van de Operator-modus volgen, zonder de Setup-modus te verlaten.

Een te grote filtertijd kan de detectie van een limietconditie aanzienlijk vertragen. Stel deze waarde in op het minimum dat nodig is om ruis van de procesvariabele te verwijderen

PRODUCTINFORMATIE-MODUS

Selecteer eerst de Product information mode (Productinformatie-modus) in Select mode (Modus selecteren).
Druk op om elke parameter te bekijken. Om de Product Information mode (Productinformatie-modus) te verlaten, houdt u ingedrukt en drukt u op om terug te keren naar Select mode (Modus selecteren).
Opmerking: Deze parameters zijn allemaal alleen-lezen.

Parameter	Onderste display	Bovenste display	Beschrijving
Ingangstype			Universele ingang
Optie 1 type (vast)			Vergrendelend limietrelais
Optie 2 module type gemonteerd			Geen optie gemonteerd
			Relaisuitgang
			SSR-aandrijvingsuitgang
			Triac-uitgang
			Lineaire DC-spanning / stroomuitgang
Optie 3 module type gemonteerd			Geen optie gemonteerd
			Relaisuitgang
			SSR-aandrijvingsuitgang
			Lineaire DC-spanning / stroomuitgang
			24VDC Zender voeding
Auxiliary Option A module type gemonteerd			Geen optie gemonteerd
			RS485-communicatie
			Digitale ingang voor reset op afstand
Firmware type		De weergegeven waarde is het nummer van het firmwaretype
Firmware-versie		De weergegeven waarde is het versienummer van de firmware
Productrevisieniveau		De weergegeven waarde is het productrevisieniveau
Productiedatum		Productiedatumcode (mmjj)
Serienummer 1		Eerste vier cijfers van het serienummer
Serienummer 2		Middelste vier cijfers van het serienummer
Serienummer 3		Laatste vier cijfers van het serienummer

MELDINGEN & FOUTINDICATIES

Parameter	Bovenste display	Onderste display	Beschrijving
Instrumentparameters bevinden zich in de standaardomstandigheden			Configuratie en Setup vereist. Dit scherm is te zien bij de eerste keer inschakelen of als de hardwareconfiguratie is gewijzigd. Druk op om naar de Configuration Mode (Configuratiemodus) te gaan, druk vervolgens op of om het ontgrendelcodenummer in te voeren en druk vervolgens op om verder te gaan
Ingang Boven Bereik		Normaal	Procesvariabele ingang > 5% boven bereik
Ingang Onder Bereik		Normaal	Procesvariabele ingang > 5% onder bereik
Ingangssensoronderbreking		Normaal	Onderbreking gedetecteerd in procesvariabele ingangssensor of bedrading
Optie 1 Fout			Optie 1 modulefout
Optie 2 Fout			Optie 2 modulefout
Optie 3 Fout			Optie 3 modulefout
Optie A Fout			Optie A modulefout

OPERATOR MODE

Deze modus wordt ingeschakeld bij het inschakelen, of is toegankelijk vanuit de Select-modus.
Let op: Alle parameters in de configuratiemodus en instelmodus moeten worden ingesteld zoals vereist voordat de normale werking wordt gestart.
Druk op om door de parameters te bladeren.

Bovenste display	Onderste display	Weergavestrategie en wanneer zichtbaar	Beschrijving
PV-waarde	Limiet SP-waarde	(beginscherm)	PV- en limietsetpointwaarden Alleen-lezen
Limiet SP-waarde	(Leeg)	(beginscherm)	Limietsetpointwaarde Alleen-lezen
Hoge limiet vasthouden			Hoogste PV-waarde sinds deze parameter voor het laatst is gereset. Om te resetten, drukt u op gedurende 5 seconden, display = bij reset
Lage limiet vasthouden			Laagste PV-waarde sinds deze parameter voor het laatst is gereset. Om te resetten, drukt u op gedurende 5 seconden, display = bij reset
Tijdswaarde overschrijden		Altijd beschikbaar Formaat mm.ss tot 99.59 dan mmm.s (stappen van 10 seconden) Toont indien ≥999.9	Gecumuleerde tijd van limiet SP-overschrijdingscondities sinds deze parameter voor het laatst is gereset. Om te resetten, drukt u op gedurende 5 seconden, display = bij reset
Actieve alarmstatus		Wanneer een of meer alarmen actief zijn. ALM-indicator zal ook knipperen*

Overschrijdingsconditie
Een overschrijdingsconditie is wanneer de procesvariabele de limietsetpointwaarde overschrijdt (d.w.z. PV > SP wanneer ingesteld voor hoge limietactie, PV < SP voor lage limietactie). De LED brandt tijdens deze conditie en dooft zodra deze is verstreken.

Limietuitgangsfunctie
Limietuitgangsrelais(s) worden spanningsloos wanneer een overschrijdingsconditie optreedt, waardoor het proces wordt stilgelegd. De LED brandt wanneer het relais spanningsloos is. Het relais blijft vergrendeld, zelfs als de overschrijdingsconditie niet langer aanwezig is. Alleen het geven van een resetinstructie (nadat de overschrijdingsconditie is verstreken) zal het relais opnieuw bekrachtigen, waardoor het proces kan worden voortgezet. De LED gaat dan uit.

Limietannunciatoruitgangen
Een annunciatoruitgang wordt geactiveerd wanneer een overschrijdingsconditie optreedt en blijft actief totdat een resetinstructie is ontvangen of de overschrijdingsconditie is verstreken. In tegenstelling tot de limietuitgang kan een annunciator worden gereset, zelfs als de overschrijdingsconditie aanwezig is. Wanneer een annunciator actief is, zal de LED knipperen en is het alarmstatusscherm beschikbaar.

Limietuitgangen en annunciators resetten
Een resetinstructie kan worden gegeven door op de toets te drukken, via de digitale ingang (indien aanwezig) of via een communicatieopdracht als er een RS485-communicatiemodule is geïnstalleerd. Annunciators worden gedeactiveerd. Limietuitgangen worden alleen opnieuw bekrachtigd als de overschrijdingsconditie is verstreken.

Zorg ervoor dat de oorzaak van de overschrijdingsconditie is verholpen voordat u de limietuitgang reset.

SPECIFICATIES

UNIVERSELE INGANG
Thermokoppel ±0,1% van het volledige bereik, ±1LSD (±1°C voor thermokoppel CJC).
Kalibratie: BS4937, NBS125 & IEC584.
PT100 Kalibratie: ±0,1% van het volledige bereik, ±1LSD. BS1904 & DIN43760 (0,00385 Ω / Ω /°C).
DC-kalibratie: ±0,1% van het volledige bereik, ±1LSD.
Samplingfrequentie: 4 per seconde.
Impedantie: >10MΩ resistief, behalve DC mA (5Ω) en V (47kΩ ).
Sensorbreukdetectie: alleen thermokoppel-, RTD-, 4 tot 20 mA-, 2 tot 10V- en 1 tot 5V-bereiken. Limietuitgangen schakelen uit (gaan in overschrijdingsconditie), hoge alarmen worden geactiveerd voor thermokoppel-/RTD-sensorbreuk, lage alarmen worden geactiveerd voor mA/V DC-sensorbreuk.
Isolatie: geïsoleerd van alle uitgangen (behalve SSR-driver).
De universele ingang mag niet worden aangesloten op door de gebruiker toegankelijke circuits als relaisuitgangen zijn aangesloten op een gevaarlijke spanningsbron. Aanvullende isolatie of aarding van de ingang zou dan vereist zijn.

DIGITALE INGANG
Potentiaalvrij (of TTL): Open (2 tot 24VDC) = Geen reset. Gesloten (<0,8VDC) = Reset (flankgestuurd).
Isolatie: versterkte veiligheidsisolatie van ingangen en andere uitgangen.

UITGANGEN
Limietrelais
Contacttype & Vergrendelingslimietrelais. Enkelpolige dubbele worp (SPDT);
Nominaal: 5A resistief bij 120/240VAC. Slot 1-positie vast voor deze functie, optionele functie voor slot 2 & 3 relaismodules,
Levensduur: >100.000 bewerkingen bij nominale spanning/stroom.
Isolatie: basisisolatie van universele ingang en SSR-uitgangen.

Alarmrelais
Contacttype & Slot 2 of 3 positie niet-vergrendelend alarmrelais.
Nominaal: enkelpolige dubbele worp (SPDT); 2A resistief bij 120/240VAC.
Levensduur: >500.000 bewerkingen bij nominale spanning/stroom.
Isolatie: basisisolatie van universele ingang en SSR-uitgangen.

SSR-driver
Aandrijfvermogen: SSR-aandrijfspanning >10V in 500Ω min.
Isolatie: niet geïsoleerd van universele ingang of andere SSR-driveruitgangen.

Triac
Bedrijfsspanning: 20 tot 280Vrms (47 tot 63Hz).
Stroomsterkte: 0,01 tot 1A (volledige cyclus rms in-toestand @ 25°C); daalt lineair boven 40°C tot 0,5A @ 80°C.
Isolatie: versterkte veiligheidsisolatie van ingangen en andere uitgangen.

DC
Resolutie: 8 bits in 250mS (10 bits in 1s typisch, >10 bits in >1s typisch).
Isolatie: versterkte veiligheidsisolatie van ingangen en andere uitgangen.

Transmitter PSU
Vermogen: 20 tot 28V DC (24V nominaal) in 910Ω minimumweerstand.
Isolatie: versterkte veiligheidsisolatie van ingangen en andere uitgangen.

SERIËLE COMMUNICATIE
Fysiek: RS485, bij 1200, 2400, 4800, 9600 of 19200 bps.
Protocollen: selecteerbaar tussen Modbus en ASCII.
Isolatie: versterkte veiligheidsisolatie van alle ingangen en uitgangen.

WERKINGSONDERNEMINGEN (VOOR GEBRUIK BINNENSHUIS)
Omgeving 0°C tot 55°C (In bedrijf), –20°C tot 80°C (Opslag).
Temperatuur:
Relatieve vochtigheid: 20% tot 95% niet-condenserend.
Voedingsspanning en 100 tot 240VAC ±10%, 50/60Hz, 7,5VA
Vermogen: (voor versies met netvoeding), of 20 tot 48VAC 50/60Hz 7,5VA of 22 tot 65VDC 5W (voor laagspanningsversies).

MILIEU
Normen: CE, UL, ULC & FM 3545, 1998
EMI: voldoet aan EN61326 (gevoeligheid & emissies).
Veiligheid voldoet aan EN61010-1 & UL3121.
Overwegingen: vervuilingsgraad 2, installatiecategorie II.
Afdichting voorpaneel: tot IP66 (IP20 achter het paneel).

FYSISCH
Afmeting voorkant: 48 x 48mm
Diepte achter paneel: 110mm.
Gewicht: maximaal 0,21 kg.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell UDC120L - Controllerhandleiding

Beschikbare talen
