Introductie

Gefeliciteerd! U heeft X10's meest populaire draadloze camerasysteem aangeschaft. Uw XCam2 of Wide Eye is een krachtige en veelzijdige video-oplossing.
Uw camera gebruikt X10's 2.4 Gigahertz draadloze technologie om live video door muren heen naar een televisie te verzenden tot op een afstand van 30 meter. Het is ook zo ontworpen dat u meerdere camera's kunt combineren om een uitgebreide dekking van uw huis of bedrijf te bieden.
Deze handleiding helpt u bij het instellen en gebruiken van de camera. De wereld van draadloze video wacht op u!

Beperkte garantie van één jaar

X10.com, een divisie van X10 Wireless Technology, Inc. (X10) garandeert dat X10-producten vrij zijn van defect materiaal en vakmanschap gedurende een periode van één (1) jaar vanaf de oorspronkelijke aankoopdatum in de detailhandel. X10 stemt ermee in om, naar eigen goeddunken, een defect X10-product te repareren of te vervangen indien het binnen de garantieperiode en met aankoopbewijs aan X10 wordt geretourneerd. Als service vereist is onder deze garantie:
Bel 1-800-442-5065, bezoek www.x10.com, of e-mail support@x10.com.
Voor hulp of meer informatie over de installatie, bezoek: http://www.x10.com/support

X10.com, een divisie van X10 Wireless Technology, Inc.
3824 North 5th St., Suite C,
North Las Vegas, NV 89032.

Basis camera-installatie

Uw camera is direct klaar voor gebruik! Volg deze stappen voor een snelle installatie van uw nieuwe camerasysteem.

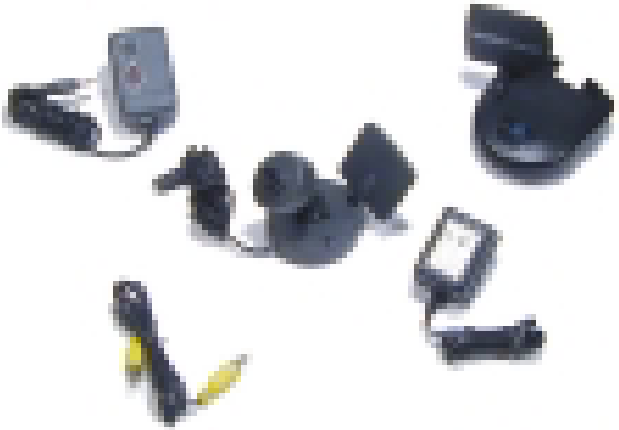

1. Pak deze items uit.

   U zou moeten hebben: een camera en de bijbehorende voeding; een draadloze video-ontvanger en de bijbehorende voeding; en een videokabel.

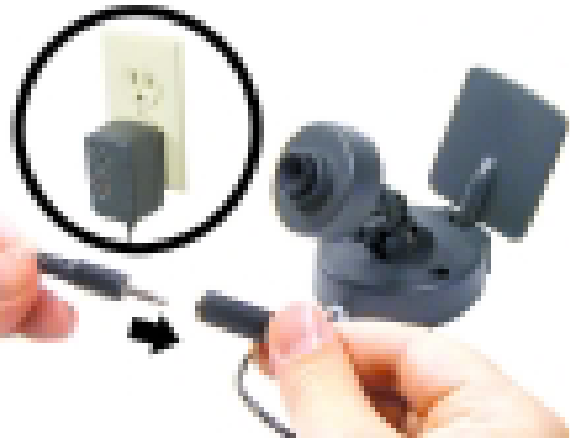

2. Sluit de camera aan op de stroom.

   Steek de voeding van de camera in een standaard stopcontact. Steek het andere uiteinde in de camera. Verwijder de beschermhoes van de cameralens.

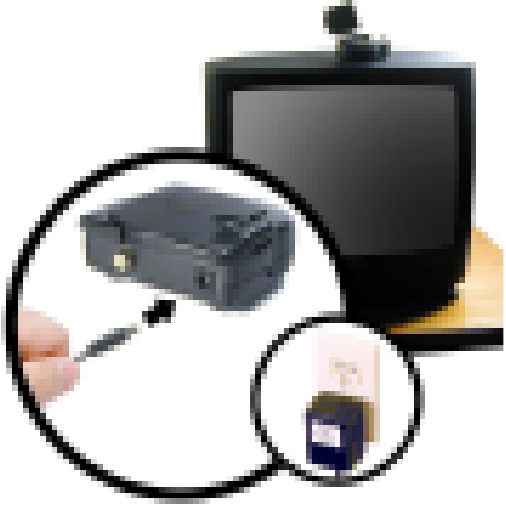

3. Sluit de draadloze video-ontvanger aan op de stroom.

   Plaats uw video-ontvanger op een handige plek in de buurt van of op uw tv. Steek de voeding in een standaard stopcontact en het andere uiteinde in de video-ontvanger.

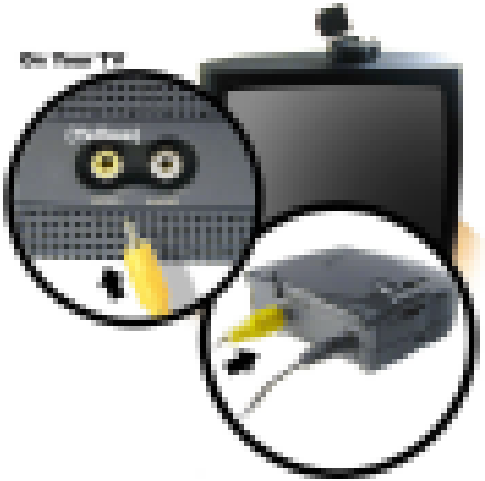

4. Sluit de video-ontvanger aan op uw tv.

   Sluit de videokabel aan op de video-uitgang op de video-ontvanger en op de video-ingang op uw tv.

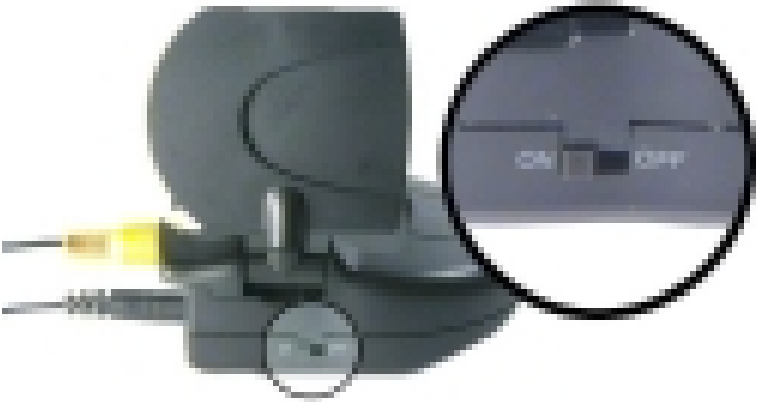

5. Zet de video-ontvanger aan.

   Zorg ervoor dat de aan/uit-schakelaar op de video-ontvanger op "ON" (AAN) staat.

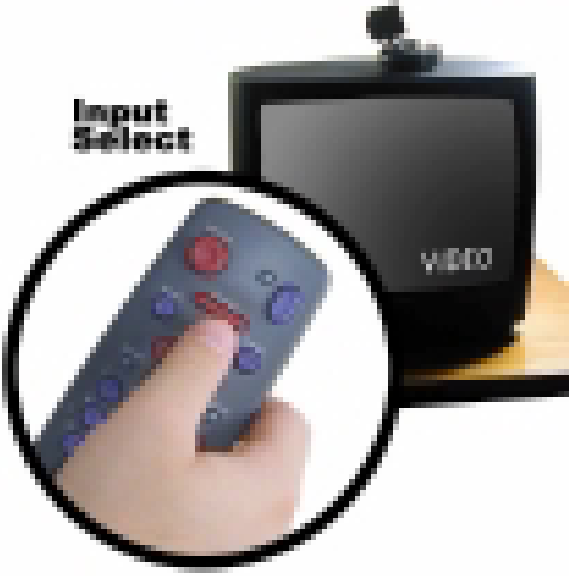

6. Zet uw tv aan.

   Zet uw tv aan en selecteer de video-ingang. Gebruik de knoppen Video of Select op uw tv-afstandsbediening, of probeer kanaal 0 en vervolgens Channel Down. Het beeld van de camera zou moeten verschijnen.

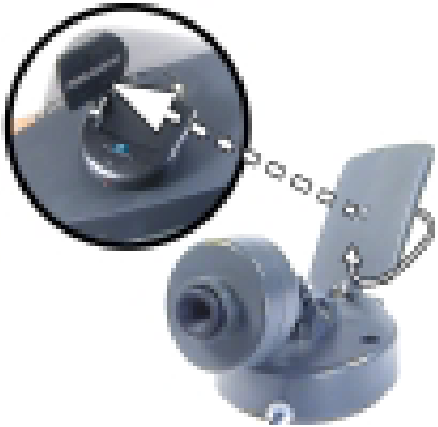

7. Finetune de antennes.

   Zodra de camera en de ontvanger op hun plaats staan, past u hun antennes zo aan dat ze naar elkaar toe gericht zijn. De kant van de camera-antenne met de punt erop moet naar de kant van de ontvanger-antenne wijzen die is gemarkeerd met vier vierkantjes.
   Pas de posities aan om het beeld op uw tv te verbeteren.

Opties

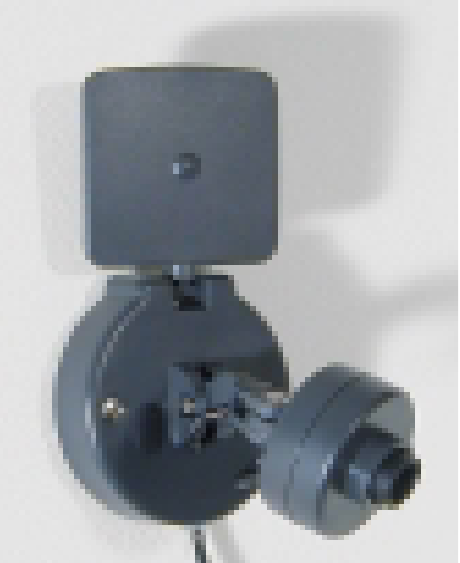

De eenheid monteren

U kunt uw camera aan een muur bevestigen met behulp van de meegeleverde schroeven.

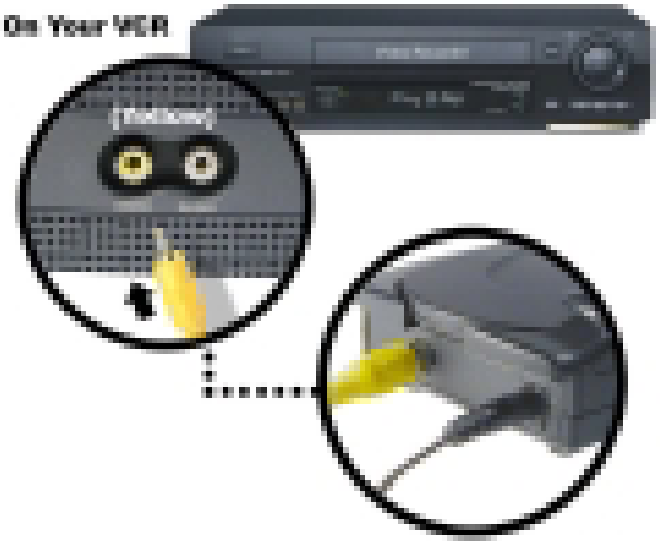

Opnemen met een videorecorder

U kunt uw XCam2-camera zo configureren dat u het videosignaal op uw videorecorder kunt opnemen. Het is makkelijk:

1. Zorg ervoor dat uw videorecorder is aangesloten om af te spelen op uw tv.
2. Stel uw camera in volgens de instructies in stappen t/m .
3. Sluit de videokabel van de video-ontvanger aan op de Video In-aansluiting op uw videorecorder.

Met de camera aangesloten op de videorecorder, kunt u bewakingsvideo opnemen terwijl u op uw tv kijkt.
Raadpleeg de handleiding van uw videorecorder als u niet zeker weet hoe u de camera als videobron moet selecteren.

Systemen met meerdere camera's

Hoe werkt het

XCam2-camera's zijn zo ontworpen dat u meer dan één camera kunt gebruiken in combinatie met één draadloze video-ontvanger. U selecteert verschillende camera's met behulp van een afstandsbediening. De camera's moeten worden ingesteld in groepen van vier, d.w.z. A1, A2, A3 en A4, of A5, A6, A7 en A8. U wijzigt de instelling door aan de knoppen op de voeding van de camera te draaien. Zorg ervoor dat al uw camera's zijn ingesteld op dezelfde Housecode, bijvoorbeeld A.

Meerdere camera's instellen

1. Verzamel de onderdelen van uw multi-camerasysteem: de camera's en voedingen, video-ontvanger en voeding, videokabel, zendmodule en camera-afstandsbediening.
2. Stel uw eerste camera en uw video-ontvanger in volgens de instructies in stappen t/m .
3. Sluit de zendmodule aan en verleng de antenne.

4. Verwijder het batterijklepje en plaats vier AAA-batterijen in de afstandsbediening. Zorg ervoor dat u de batterijen afstemt op de + en – tekens in de batterijhouder.

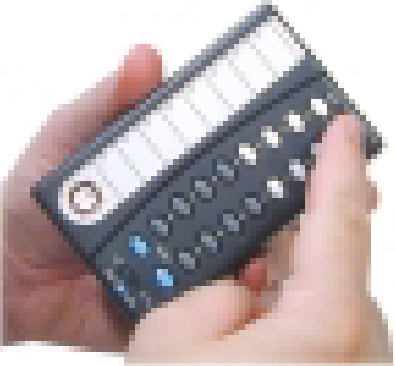

5. Druk op 1 Off (Uit) op de afstandsbediening om de eerste camera uit te schakelen.

6. Zet de knoppen op de voeding van de tweede camera op A en 2.
7. Sluit de tweede camera aan op de stroom. Er verschijnt een beeld op uw tv.

8. Druk op 1 On (Aan) om over te schakelen naar camera 1 en vervolgens op 2 On (Aan) om terug te schakelen naar camera 2.


Herhaal stap 6 tot en met 8 voor elke extra camera en wijzig de Unit Code (eenheidscode) indien nodig. Stel voor elke extra camera de Unit Code (nummer) draaiknop in op het volgende nummer. Uw derde camera wordt bijvoorbeeld ingesteld op '3', uw vierde camera op '4', enzovoort. Stel alle camera's in op A.

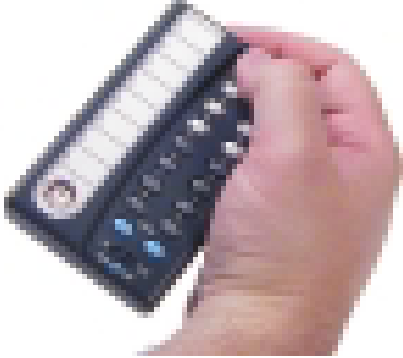

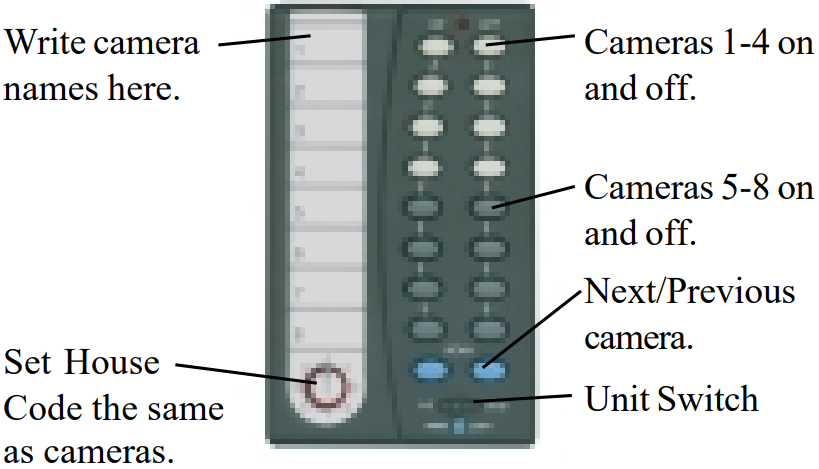

Camera's schakelen met de afstandsbediening

Om met de afstandsbediening van de ene camera naar de andere te schakelen, drukt u eenvoudig op de On (Aan)-knop voor die camera. Druk bijvoorbeeld op 2 On (Aan) om van de huidige camera naar camera 2 te schakelen. Wanneer u dat doet, schakelt de huidige camera uit en schakelt camera 2 in, waardoor het beeld wordt weergegeven. Opmerking: als u 8 camera's hebt ingesteld, schakelt u, voordat u een camera in groep 1-4 inschakelt, alle camera's in groep 5-8 uit en omgekeerd.

Scannen tussen camera's met de afstandsbediening

Als u een camera met de afstandsbediening selecteert, kunt u vervolgens de scanknoppen gebruiken om door de camera's 1 tot en met 4 te bladeren. Selecteer eerst een camera met de On (Aan)-knop. Gebruik vervolgens de blauwe pijlknoppen onderaan de afstandsbediening om naar de volgende of vorige camera's te gaan. Elke keer dat u op de knop drukt, wordt overgeschakeld naar de volgende of vorige camera in volgorde.

Verschillende Unit Codes gebruiken

Als u uw camera's op andere unitcodes dan 1 tot en met 4 moet instellen, zorg er dan voor dat u unitcodes gebruikt binnen een van de drie andere cameragroepen: 5-8, 9-12 en 13-16. Het cameraschakelsysteem is ontworpen om binnen deze groepen te werken.

Wanneer u de Unit Codes op uw camera's wijzigt, moet u ook de Unit Code-groepering op uw afstandsbediening wijzigen.

Draai het label op de afstandsbediening om als u camera's 9 t/m 12 of 13 t/m 16 gebruikt.

Accessoires

Ninja Pan 'n Tilt
Vergroot het zichtbare gebied van uw camera met 400%. De standaard XCam2 registreert alles binnen een gezichtsveld van 60° x 60°. Maar met de Ninja Robotic Mount krijgt u veegbewegingen van 240° x 130°.

VCR Commander
Neem alleen op wanneer er beweging is in het gezichtsveld van uw camera. De VCR Commander geeft "STOP" (STOP) en "START" (START) commando's aan uw videorecorder telkens wanneer er beweging is binnen 10 meter van uw camera.

XRay Vision
Bewaak uw huis vanuit elke stad ter wereld! Met XRay Vision Software kunt u uw huis bewaken vanaf elke computer met een internetverbinding. E-mail video-snapshots naar uw persoonlijke account of bekijk ze op uw eigen beveiligde website.

Bezoek x10.com voor meer details.

Probleemoplossing

Als er geen camerabeeld op uw tv is

1. Zorg ervoor dat uw draadloze video-ontvanger is aangesloten op de stroom en is ingeschakeld.

2. Selecteer de juiste video-ingang op uw tv. Meestal kunt u de ingangsmodus selecteren door op de knop VIDEO of INPUT op de afstandsbediening te drukken. Of u moet de tv mogelijk naar kanaal 0 of 2 schakelen en vervolgens Channel Down gebruiken om de video-ingangen te wijzigen. Raadpleeg de handleiding van uw tv als u nog steeds niet zeker weet hoe u de videobron kunt wijzigen.
3. Zorg ervoor dat uw camera is aangesloten op de stroom en is ingeschakeld.
4. Volg de installatiestappen opnieuw (stappen t/m ) en controleer of u elke stap correct hebt uitgevoerd.

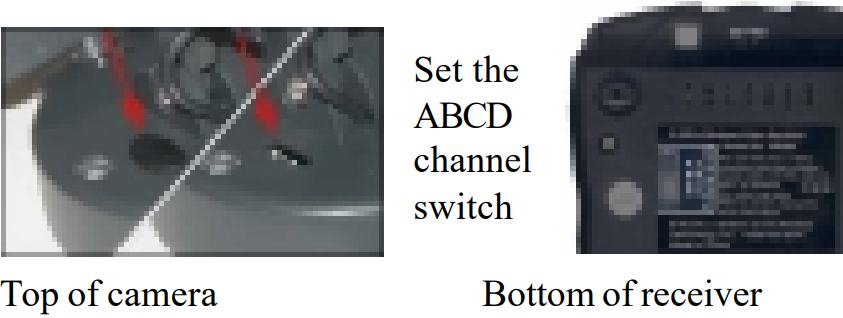

5. Zorg ervoor dat de ABCD-schakelaars aan de bovenkant van de camera en de onderkant van de draadloze video-ontvanger op dezelfde letter zijn ingesteld. Op de camera is de onderste schakelaarpositie A en de bovenste positie D.


Als het beeld op uw tv niet helder is

Pas eerst de antennes op de video-ontvanger en de camera zo aan dat ze naar elkaar toe wijzen. De kant van de camera-antenne met de punt erop moet naar de kant van de ontvanger-antenne wijzen die is gemarkeerd met vier vierkantjes.
U kunt ook proberen de video-ontvanger zelf naar een andere locatie in de buurt van de tv te verplaatsen. Soms kan het verplaatsen ervan met slechts een paar centimeter een groot verschil maken.
Als het camerabeeld nog steeds niet verbetert na het aanpassen van de antennes en de positie van de ontvanger, probeer dan de kanalen op de camera en de video-ontvanger te wijzigen. De kanaalschakelaar bevindt zich aan de bovenkant van de camera (onder de rubberen plug) en aan de onderkant van de draadloze video-ontvanger. Wijzig de instelling op zowel de camera als de video-ontvanger en zorg ervoor dat ze op dezelfde letter (A, B, C of D) zijn ingesteld. Probeer verschillende letterinstellingen om te zien of het beeld verbetert.

Als het beeld onscherp is

De camera wordt verzonden met de focus vooraf ingesteld voor optimaal gebruik. U kunt de focus aanpassen door aan de lens te draaien. Probeer hem eerst tegen de klok in te draaien. Als u hem met de klok mee draait, forceer of draai hem dan niet te strak.

Als u niet van camera kunt wisselen

Als u een multi-camera-opstelling heeft en problemen heeft met het schakelen, begint u met het loskoppelen van alle camera's behalve één.
Gebruik uw afstandsbediening om de overgebleven camera in en uit te schakelen. Als u merkt dat u hem niet kunt bedienen, steekt u hem in een ander stopcontact en probeert u het opnieuw. Mogelijk moet u verschillende stopcontacten proberen. Als u een camera nog steeds niet kunt bedienen, probeert u het volgende:

1. Controleer of u een zendmodule (model TM751) hebt aangesloten.
2. Zorg ervoor dat alle cameravoedingen zijn ingesteld op dezelfde House (letter) Code als de zender en afstandsbediening die u gebruikt.
3. Controleer of de camera's zijn ingesteld op verschillende, opeenvolgende Unit (nummer) Codes. Bijvoorbeeld 1, 2, 3 en 4.
4. Zodra het werkt, koppelt u hem los en probeert u een andere camera in hetzelfde stopcontact. Test elke camera op deze manier. Probeer vervolgens elke camera in het gewenste stopcontact.

Voor meer hulp bij de installatie, bezoek http://www.x10.com/support

Huisbesturing

X10-afstandsbedieningen zijn uw toegangspoort tot een wereld van nuttige besturings- en automatiseringsoplossingen die door X10 zijn gebouwd. Waarom een donkere kamer betreden als er een eenvoudige en betaalbare oplossing is die u veilig kan houden? Van een eenvoudige afstandsbediening die een lamp kan inschakelen tot een compleet automatiseringssysteem, X10 biedt u alle producten die u nodig hebt.
Met de juiste componenten in uw X10-systeem kunt u al deze krachtige opties onder uw controle hebben:

• Verbeter de kleur, helderheid en details van het onderwerp van uw camera door automatisch meer licht toe te voegen.
• Geef uw huis een veilige uitstraling door te plannen wanneer lampen en andere elektronica in- en uitschakelen.
• Distribueer audio en video naar stereo's en televisies met behulp van draadloze technologie.
• Schakel de huisverlichting in terwijl u in uw auto zit.
• Plan sprinklersystemen.
• Bedien uw verlichting en elektronische apparaten met uw personal computer.

De besturings- en automatiseringsproducten van X10 zijn eenvoudig te installeren en uiterst betaalbaar. Bezoek X10.com vandaag nog voor meer informatie over de nieuwste producten om uw X10-systeem te bouwen en te verbeteren.
