Cobra 4625, 4627 - Snelstartgids Autoalarm

IN- EN UITSCHAKELEN

MET DE ORIGINELE AFSTANDSBEDIENING VAN HET VOERTUIG OF MET DE COBRA AFSTANDSBEDIENING (optioneel)

Om het systeem in te schakelen, drukt u op de deurvergrendelingsknop van de originele afstandsbediening van het voertuig of op de "A"-knop van de Cobra afstandsbediening.

De inschakelstatus wordt bevestigd door:

• het vergrendelen van de voertuigdeuren (alleen mod. 4627, met de Cobra afstandsbediening alleen als de CDL-aansluitingen zijn gemaakt);
• hoorbare signalen (indien geactiveerd);
• knipperen van de richtingaanwijzers;
• LED van het noodpaneel brandt.

De beveiligingsfuncties van het systeem worden actief na een inschakelperiode van 25 seconden (wanneer de LED van het noodpaneel begint te knipperen).
Om het systeem uit te schakelen, drukt u op de deurontgrendelingsknop van de originele afstandsbediening van het voertuig of op de "B"-knop van de Cobra afstandsbediening.

De uitschakelstatus wordt bevestigd door:

• het ontgrendelen van de voertuigdeuren (alleen mod. 4627, met de Cobra afstandsbediening alleen als de CDL-aansluitingen zijn gemaakt);
• hoorbare signalen (indien geactiveerd);
• knipperen van de richtingaanwijzers;
• LED van het noodpaneel UIT.

Opmerking: als ook de Driver Card (optioneel) aanwezig is, is het ook mogelijk om het systeem in en uit te schakelen door op de knop te drukken.

Het systeem wordt geleverd met een set standaardfunctionaliteiten (actieve functies). De installateur kan nog meer functionaliteiten activeren (programmeerbare functies) met een impact op de veiligheid en het comfort dat het systeem biedt. Hieronder volgen de lijsten van de twee groepen.

ACTIEVE FUNCTIES

Interieurbescherming met ultrasone volumetrische sensor

Het systeem beschermt het voertuiginterieur met een volumetrische ultrasone sensor. Elke poging om in het voertuig te komen, wordt gedetecteerd en het alarm gaat af.

Perimetrische bescherming met waarschuwingsdiagnose bij geopende deur

Het alarm gaat af bij het openen van een deur, kofferbak en motorkap. Mocht u een deur open hebben laten staan tijdens het inschakelen, dan signaleert het systeem dit met 3 flitsen van de richtingaanwijzers en 3 hoorbare signalen (5 hoorbare signalen als de hoorbare signalen voor in-/uitschakelen zijn geactiveerd).

Kabelknipbeveiliging (alleen voor systemen met back-up batterij sirene)

Het alarm gaat af als het systeem geen stroom krijgt (doorknippen van kabels - loskoppelen van de batterij) en signaleert de sabotage.

Startonderbreking

Zodra het systeem is ingeschakeld, is het niet meer mogelijk om de motor te starten.

Het systeem inschakelen met de volumetrische ultrasone beveiliging uitgeschakeld

Met deze functie kunt u het systeem inschakelen terwijl de volumetrische interieurbescherming tijdelijk is losgekoppeld. De bescherming moet worden uitgeschakeld elke keer dat u iemand of een dier in het voertuig achterlaat. Ook als u een raam open wilt laten staan, schakel dan de beveiliging uit om valse alarmen te voorkomen. Alle andere beveiligingen blijven actief.

Om de volumetrische bescherming uit te schakelen, gaat u als volgt te werk:
schakel de motor uit en zorg ervoor dat het contactslot in de OFF-stand (UIT-stand) staat. Druk binnen 5 seconden op de knop van het noodpaneel en houd deze ingedrukt totdat deze eenmaal knippert om te bevestigen dat alleen de volumetrische bescherming is uitgeschakeld. Door de knop ingedrukt te houden, bevestigt het systeem met twee flitsen dat alleen de extra sensoringang is uitgeschakeld, met drie flitsen voor beide uitgeschakeld. De geselecteerde beveiliging blijft uitgeschakeld totdat het systeem wordt uitgeschakeld. Het wordt automatisch hersteld bij de volgende inschakeling.

Opmerking: op sommige voertuigen schakelt het systeem automatisch de volumetrische bescherming uit als een raam open staat.
Vraag uw installateur of deze functionaliteit wordt geleverd door het systeem dat op uw voertuig is gemonteerd.

LED noodpaneel

De belangrijkste functie van de LED is om de in- en uitschakelomstandigheden van het systeem weer te geven. Wanneer het systeem is ingeschakeld, gaat de LED AAN en blijft branden totdat de inschakelperiode van 25 seconden is verstreken. Daarna begint het te knipperen. Het gaat UIT zodra het systeem is uitgeschakeld.

Alarmgeheugen

Als het systeem is afgegaan (alarm aan) tijdens de inschakeltijd, waarschuwt het u met 3 flitsen van de richtingaanwijzers en 3 hoorbare signalen (5 hoorbare signalen als de hoorbare signalen voor in-/uitschakelen zijn geactiveerd). Het slaat ook de reden van het opgetreden alarm op in het geheugen en toont dit op de LED van het noodpaneel. Tel het aantal flitsen en controleer de bijbehorende alarmreden in de tabel. Door de sleutel AAN te zetten, wordt het geheugen gewist.

Nooduitschakeling

Als de originele afstandsbediening van het voertuig verloren is gegaan of als deze niet werkt, open dan de deur met de mechanische sleutel en zet de contactslot AAN. Als het systeem niet automatisch uitschakelt, volgt u de noodprocedure die in hoofdstuk 4 wordt beschreven.

Richtingaanwijzers alarm flitsen

Wanneer het systeem afgaat (alarm AAN), klinkt de sirene en knipperen de richtingaanwijzers gedurende 28 seconden.

PROGRAMMEERBARE FUNCTIES

Activering en volume aanpassen van de hoorbare signalering voor in- en uitschakelen

Met deze functie kan een kort hoorbaar signaal worden geactiveerd om de in- en uitschakeling van het systeem te bevestigen.

Passief inschakelen

Het systeem schakelt automatisch in 30 seconden nadat de contactslot is uitgeschakeld en de bestuurdersdeur is geopend en gesloten, dus 30 seconden nadat de bestuurder het voertuig heeft verlaten.

Automatisch opnieuw inschakelen

Het systeem schakelt automatisch opnieuw in als, na 115 seconden, het is uitgeschakeld en er geen enkele deur is geopend (niemand stapt in het voertuig).

Alleen voor mod. 4627, automatisch opnieuw inschakelen met deuren vergrendelen

Zoals bij automatisch opnieuw inschakelen, maar de deuren worden vergrendeld (als de CDL-aansluitingen zijn gemaakt).

Passieve startonderbreking

De startonderbreking wordt actief 115 seconden nadat het voertuig is uitgeschakeld. De startonderbreking wordt onmiddellijk gedeactiveerd als de Driver Card (optioneel) wordt gedetecteerd, of wanneer een correcte nood-PIN-code is ingetoetst op het noodpaneel. Deze functionaliteit is volledig onafhankelijk van de andere.

Alleen voor mod. 4627, comfortraamsluiting met Cobra afstandsbediening (Cobra afstandsbediening optioneel)

- Dit is een native functie van het voertuig, dus controleer eerst of deze beschikbaar is. Zo niet, dan kunt u uw installateur vragen om een extra raamsluitmodule te monteren. Door de Cobra afstandsbedieningsknop "A" ingedrukt te houden, kunt u de ramen van een afstand sluiten.

om veiligheidsredenen raden we aan om de ramen te sluiten terwijl u dicht bij het voertuig blijft.

Anti hi-jacking

Deze functie helpt om de voertuigkaap te voorkomen tijdens het rijden, waarbij ook wordt gezorgd voor de veiligheid van de bestuurder. Als de bestuurder niet wordt herkend, beschouwt het systeem hem als een onbevoegd persoon om het voertuig te besturen; het genereert een waarschuwingssequentie en staat niet toe dat de motor start nadat deze is uitgeschakeld.

Tijdens het normale gebruik van het voertuig wordt de bestuurder door het systeem op twee manieren herkend:

• handmatig (zonder Driver Card): door de eerste twee pincodecijfers op het noodpaneel in te voeren.
  De bestuurder moet door het systeem worden herkend elke keer dat de contactslot wordt ingeschakeld of wanneer, met de contactslot aan, de bestuurder de bestuurdersdeur opent en sluit om uit te stappen. Als de herkenning niet binnen 60 seconden plaatsvindt, begint de LED van het systeem snel te knipperen en rapporteert de mislukte herkenning gedurende nog eens 30 seconden. Wanneer deze tijd is verstreken, genereert het systeem een waarschuwingssequentie, zelfs als de motor draait. De motorstartonderbreking wordt actief met de contactslot uit, waardoor het onmogelijk wordt om de motor te laten draaien. Om de anti-hi-jack functie te verlaten, voert u de vier cijfers van de pincode in.
• automatisch (met Driver Card).
  De bestuurder moet door het systeem worden herkend wanneer het de Driver Card detecteert. Als de herkenning niet binnen 60 seconden plaatsvindt, begint de LED van het systeem snel te knipperen en rapporteert de mislukte herkenning gedurende nog eens 30 seconden. Wanneer deze tijd is verstreken, genereert het systeem een waarschuwingssequentie, zelfs als de motor draait. De motorstartonderbreking wordt actief met de contactslot uit, waardoor het onmogelijk wordt om de motor te laten draaien. Om de anti-hi-jack functie te verlaten, moet het systeem de Driver Card herkennen. Als de Driver Card is uitgeschakeld, drukt u op de knop van de Driver Card om te worden herkend.

om de anti-hi-jack functie tijdelijk te deactiveren (Driver Card kapot of met een lege batterij), typt u de vier cijfers van de pincode. De functie wordt weer actief door de bestuurdersdeur te openen en te sluiten wanneer de contactslot aan staat of door de contactslot AAN en UIT te zetten.

Opmerking: de functie is standaard uitgeschakeld in overeenstemming met de Europese regelgeving. De activering ervan maakt de CE-homologatie ongeldig. Het kan alleen worden gebruikt in de extra-Europese landen, als de functionaliteit niet in strijd is met de lokale regels.

Garagemodus

Met deze functie kunt u tijdelijk alle automatische beveiligingsfunctionaliteiten van het systeem uitschakelen. Het kan bijvoorbeeld worden gebruikt wanneer u het voertuig bij een werkplaats moet achterlaten voor onderhoud om de automatische activering van een functionaliteit te voorkomen. Wanneer de garagefunctie actief is, mag de bestuurder de contactslot 10 keer aanzetten (motor draait). Na 10 keer herstelt het systeem alle automatische functionaliteiten.

Activering

• Open de bestuurdersdeur.
• Zet de contactslot AAN.
• Voer de volledige nood-PIN-code (4 cijfers) in op de knop van het noodpaneel.
• Een flits van de richtingaanwijzers bevestigt de activering.

Deactivering

• Vergrendel en ontgrendel het voertuig met de originele afstandsbediening.
• Een flits van de richtingaanwijzers en een hoorbaar signaal bevestigen de deactivering.

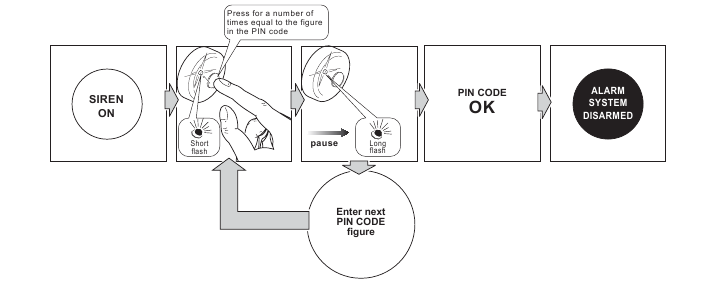

NOODUITSCHAKELING MET PINCODE

Als de originele afstandsbediening van het voertuig verloren is gegaan of als deze niet werkt, open dan de deur met de mechanische sleutel en zet de contactslot AAN. Als het systeem niet automatisch uitschakelt, gaat u als volgt te werk:

druk het noodpaneel een aantal keer in dat overeenkomt met het eerste cijfer van de PIN-code. Elke druk op de knop wordt bevestigd door een snelle flits van de LED. Maak een langere pauze om het systeem te laten begrijpen dat u klaar bent met het invoeren van het eerste cijfer, een langer knipperen van de LED zal dit bevestigen. Doe hetzelfde voor de overige cijfers, zodra alle vier cijfers zijn ingevoerd, wordt het systeem uitgeschakeld.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cobra 4625, 4627 - Snelstartgids Autoalarm
