CONDTROL Spektra 38 - Handleiding optische waterpas

VEILIGHEIDSVOORSCHRIFTEN

Let op! Deze gebruikershandleiding is een essentieel onderdeel van dit product.
De gebruikershandleiding moet zorgvuldig worden gelezen voordat u het product voor de eerste keer gebruikt. Als het product aan iemand anders wordt gegeven voor tijdelijk gebruik, zorg er dan voor dat u de gebruikershandleiding erbij voegt.

• Misbruik het product niet.
• Het is verboden om het product zelf te demonteren of te repareren. Vertrouw de reparatie van het product toe aan gekwalificeerd personeel en gebruik uitsluitend originele reserveonderdelen.
• Bewaar het product buiten bereik van kinderen en onbevoegden.
• Gebruik het product niet in een explosieve omgeving, in de buurt van ontvlambare materialen.

FUNCTIES/TOEPASSINGEN

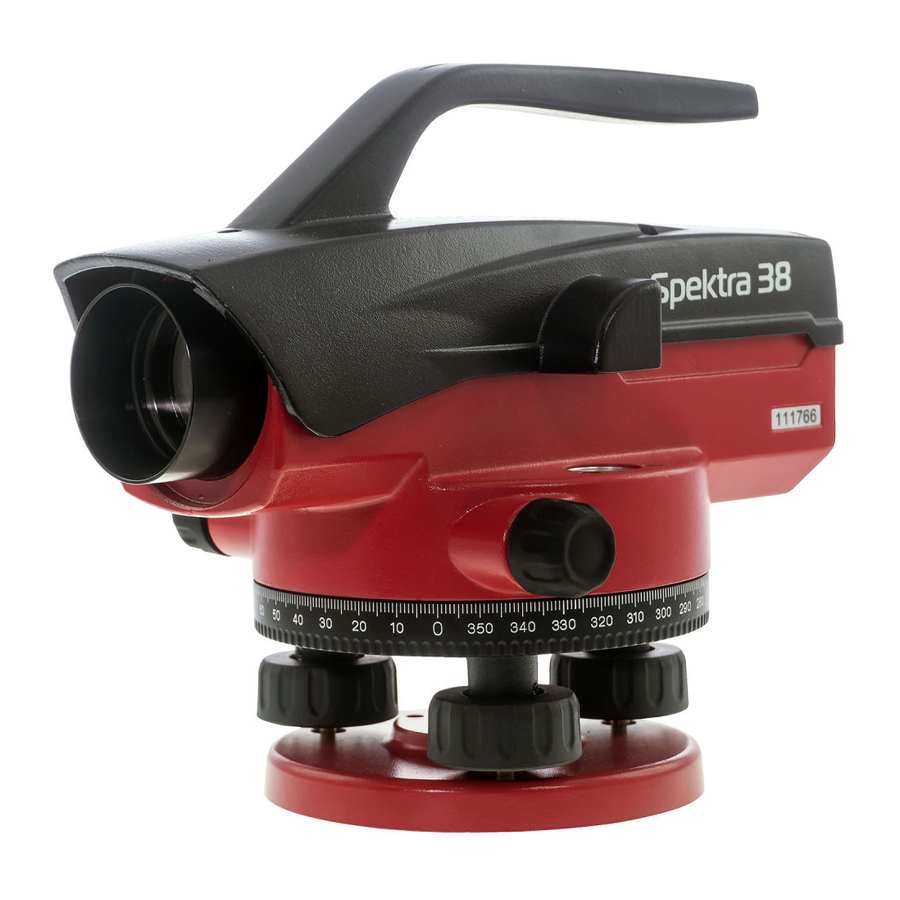

De optische waterpas Spektra 38 CONDTROL is een professioneel meetinstrument. Het is uitgerust met een compensator met een magnetisch dempingssysteem met een werkbereik van ± 15'. Het maakt het mogelijk om snel en correct zeer nauwkeurige metingen uit te voeren.
De optische waterpas Spektra 38 heeft een 38x vergrotende telescoop met gecoate optiek, wat de zichtbaarheid aanzienlijk verbetert en het richten op objecten op afstand gemakkelijker maakt. Het heeft een horizontale limbus met gradenboogmarkeringen van 1° en hefschroeven, evenals een optisch vizier op de telescoop voor het gemakkelijk zoeken naar doelen.

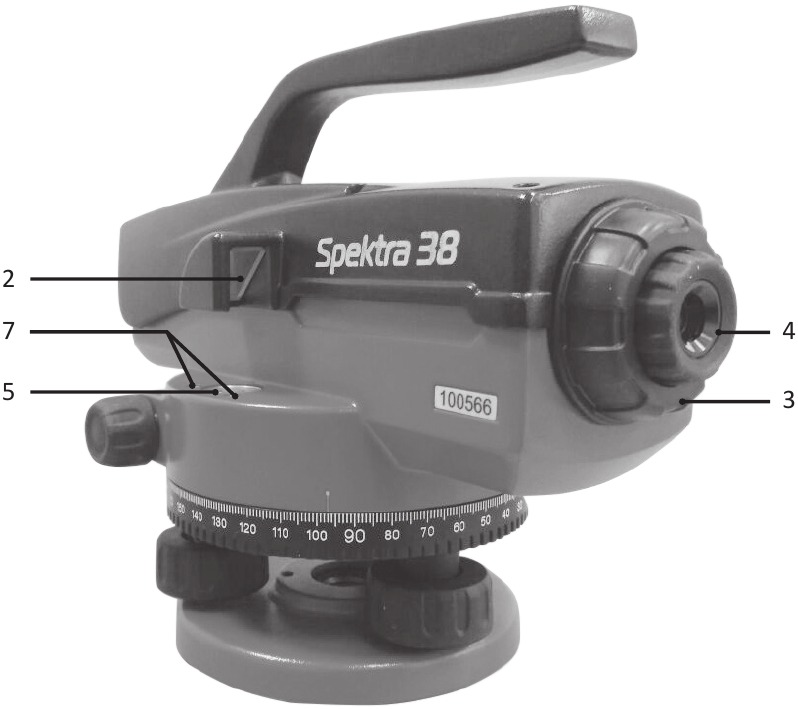

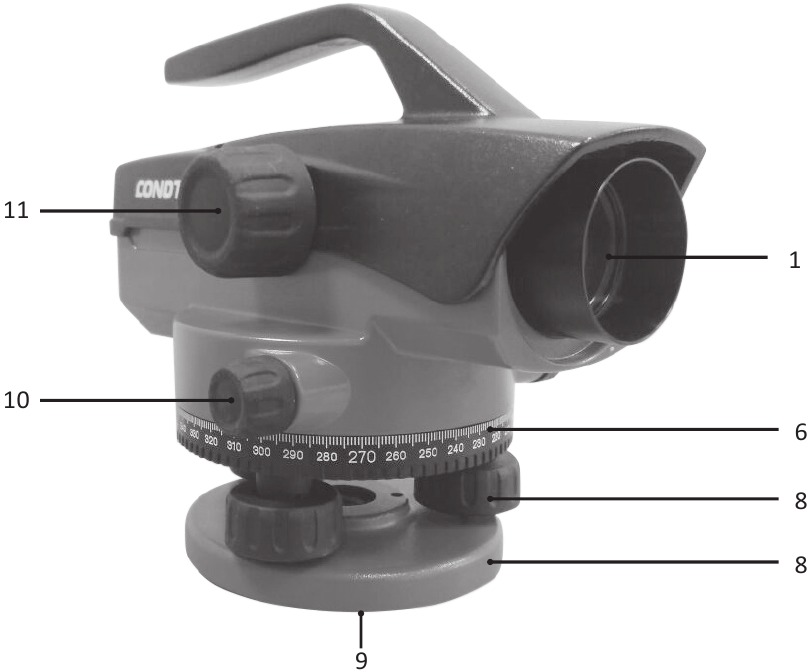

PRODUCTOMSCHRIJVING

1. Objectieflens
2. Spiegel van de ronde libel
3. Oculairdeksel
4. Oculair
5. Ronde bellenvat
6. Horizontale cirkel
7. Stelschroeven van het ronde bellenvat
8. Hefschroeven
9. Statiefbevestiging 5/8" (aan de achterkant)
10. Horizontale aandrijvingsschroeven
11. Scherpstellingsschroef
12. Basis

TECHNISCHE SPECIFICATIES

LEVERINGSPAKKET

1. Optische waterpas – 1 st.
2. 2-mm inbussleutel - 1 st.
3. Stelpen - 1 st.
4. Schietlood – 1 st.
5. Gebruikershandleiding – 1 st.
6. Harde koffer – 1 st.

WERKING

Instrument instellen en waterpas stellen

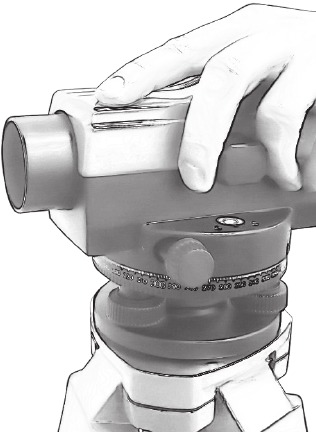

1. Stel de gewenste hoogte van het statief in en plaats het op de grond. Gebruik de bevestigingsschroef om de optische waterpas stevig op het statief te bevestigen.

2. Draai de hefschroeven A, B, C om het bellenvat in het midden te plaatsen. Door de schroeven A en B tegelijkertijd te draaien, verplaatst u de bel naar rechts. Door aan schroef C te draaien, wordt de bel terug verplaatst.


Richten en scherpstellen

1. Raster:
   Richt de telescoop op een helder oppervlak of een waterpasbaak met behulp van het vizier. Draai aan het oculair totdat u een helder en helder beeld van het raster krijgt.
2. Richten:
   Draai de scherpstellingsschroef naar voren om scherp te stellen op de baak die zich op een grotere afstand bevindt, of naar achteren om scherp te stellen op de baak die zich op een kortere afstand bevindt, totdat er een helder beeld op het scherm verschijnt. Draai aan de horizontale aandrijvingsschroef om het beeld van de baak in het midden van het gezichtsveld te plaatsen.

Metingen

1. Overschrijding:
   Nadat u op de baak hebt gericht, neemt u de aflezingen van de middenlijn, zoals weergegeven in afbeelding 4. (de aflezing is 1,195 m).

2. Afstand:
   Neem de aflezingen van de bovenste en onderste stadialijnen. De afstand tussen het instrument en de baak is als volgt:
   (Aflezing van de bovenste lijn – aflezing van de onderste lijn) х100, Zoals weergegeven in afbeelding 4:
   (1,352 m - 1,038 m) х 100 = 31,4 m
3. Hoek:
   Richt de verticale lijn van het raster op doel A en neem de hoekaflezing α op de limbus. Richt op doel B en neem de hoekaflezing β op de limbus. De hoek tussen A en B is - α-β.


NAUWKEURIGHEIDSCONTROLE EN -AANPASSING

Ondanks het feit dat alle optische waterpassen met compensator in de fabriek zijn afgesteld, is het noodzakelijk om vóór gebruik een nauwkeurigheidscontrole uit te voeren.

Het ronde bellenvat controleren

1. Stel de hefschroeven af om het bellenvat te centreren en draai de telescoop 180°. Het bellenvat moet in het midden blijven.

2. Als het bellenvat zich niet in het midden bevindt, is het noodzakelijk om een aanpassing uit te voeren.

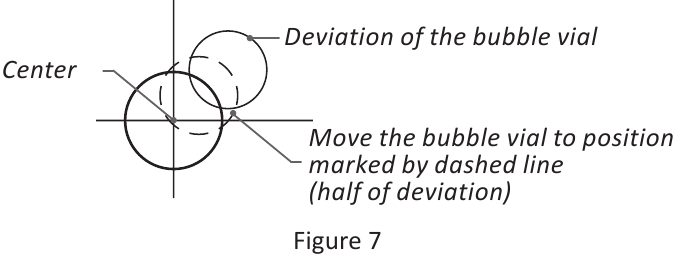

3. Draai de hefschroeven om het bellenvat halverwege naar het midden te verplaatsen (afbeelding 7).

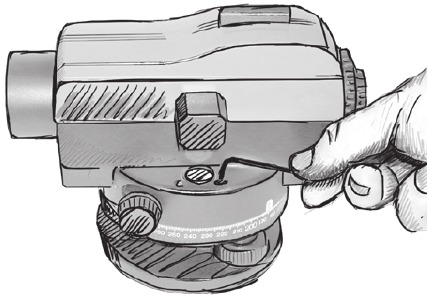

4. Draai aan 2 stelschroeven om de positie van het bellenvat aan te passen (afbeelding 7).
5. Herhaal de stappen van A tot D totdat het bellenvat niet meer afwijkt van het midden (afbeelding 8).


Controleer de positie van de kijkas

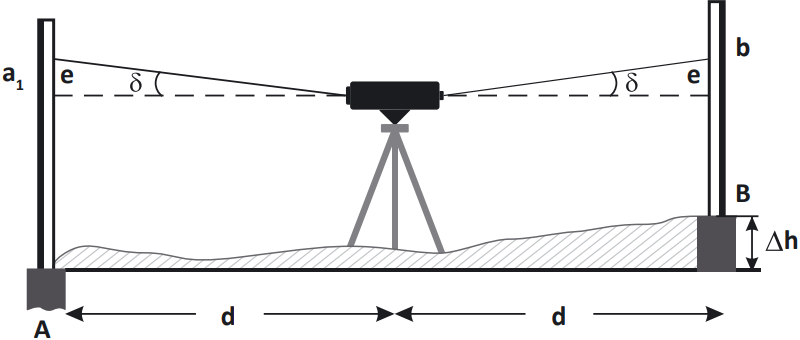

1. Plaats waterpasbaken А en В op een afstand van 50 m van elkaar. Zet het instrument precies in het midden tussen de baken. Stel het instrument waterpas en neem de aflezingen op de baken А en B dienovereenkomstig. Overschrijding tussen hen dh = a1-b1.

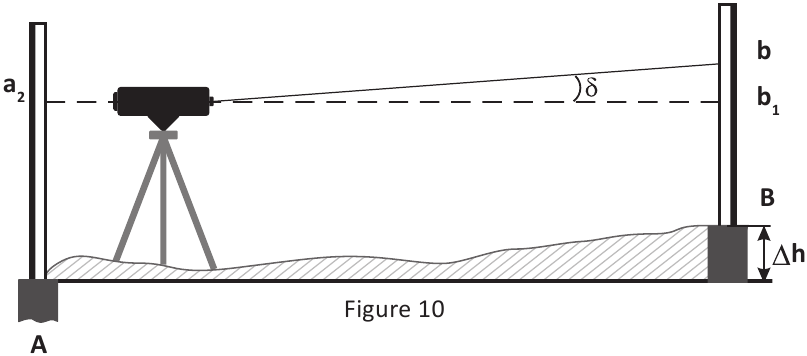

2. Verplaats het instrument en plaats het op een afstand van 1-2 m van baak A (afbeelding 10). Stel het instrument waterpas en neem de aflezingen а2 en b2 op de baken А en В dienovereenkomstig. Als I(a2-b2) - (a1-b1)I < 3 mm, is verdere aanpassing niet nodig.


Anders voert u de volgende acties uit:

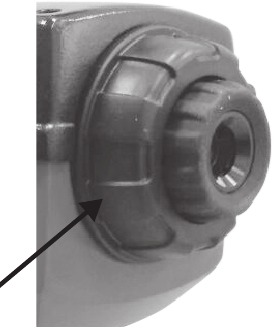

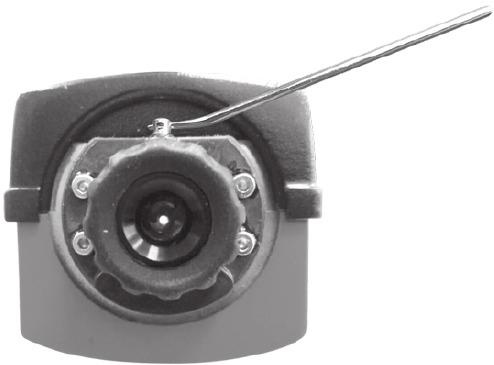

1. Richt het instrument op baak B en verwijder de oculairdeksel.

2. Draai met de stelschroef aan de stelschroef totdat de aflezing b3 op baak B b3=a2-Δh wordt.


Herhaal alle bovenstaande stappen totdat het resultaat aan de voorwaarden voldoet:
|(a2-b2)-(a1-b1)| ≤ 3 mm.

ONDERHOUD EN VERZORGING

Let op! Dit apparaat is een precisie-instrument en vereist een zorgvuldige behandeling. Het naleven van de volgende aanbevelingen verlengt de levensduur van het instrument:

• Bewaar en vervoer het instrument en de accessoires alleen in de harde koffer die in het leveringspakket is opgenomen.
• Bescherm het instrument tegen stoten, vallen en intense trillingen, omdat dit kan leiden tot verlies van nauwkeurigheid.
• Stel het instrument niet bloot aan extreem hoge of lage temperaturen, evenals temperatuurveranderingen, omdat dit kan leiden tot verlies van nauwkeurigheid. Als er een groot temperatuurverschil is, laat het instrument dan eerst zijn temperatuur aanpassen aan de omgevingstemperatuur voordat u met de bediening begint.
• Bescherm het instrument tegen vocht en blootstelling aan direct zonlicht.
• Er zit een zak met een vochtabsorber in de harde koffer. Vervang deze regelmatig.
• Reinig het instrument met een droge en zachte doek. Gebruik geen reinigingsmiddelen of oplosmiddelen.
• Raak de lens van het objectief en het oculair niet aan. Veeg de optische oppervlakken regelmatig af met een zachte doek.
• Nadat u met het instrument hebt gewerkt, veegt u het droog en plaatst u het terug in de harde koffer.
